Предохранители Kia Rio 3 и реле со схемами и их назначением

  • Разместил: klays067;
  • Прочитано: 51;
  • Дата: 28-03-2024, 00:03;
  • Сообщить о ошибке


Здесь вы найдете описание предохранителей и реле Киа Рио 3 со схемами и фото – примерами исполнения. Отметим предохранитель прикуривателя.

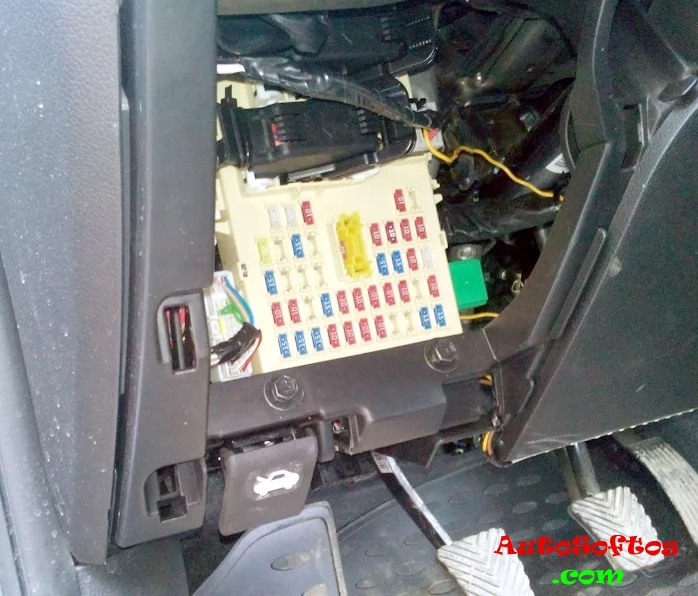

Блок в салоне



Находится в салоне под панелью, со стороны водителя, за защитной крышкой.




Предохранители

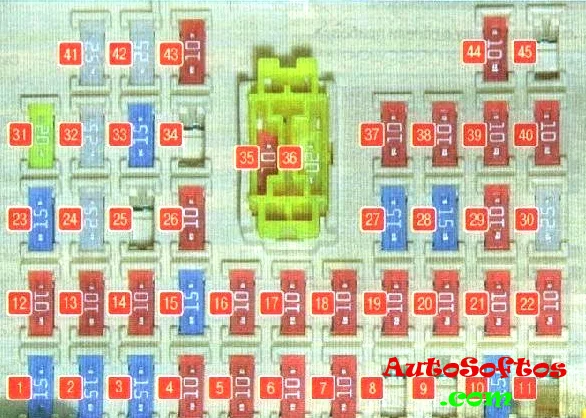

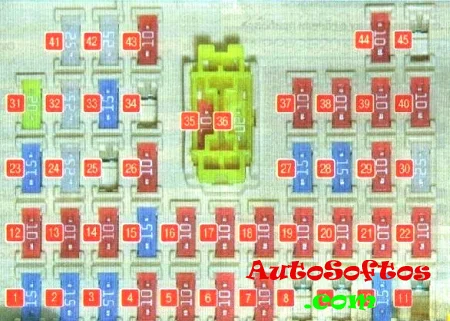

Схема

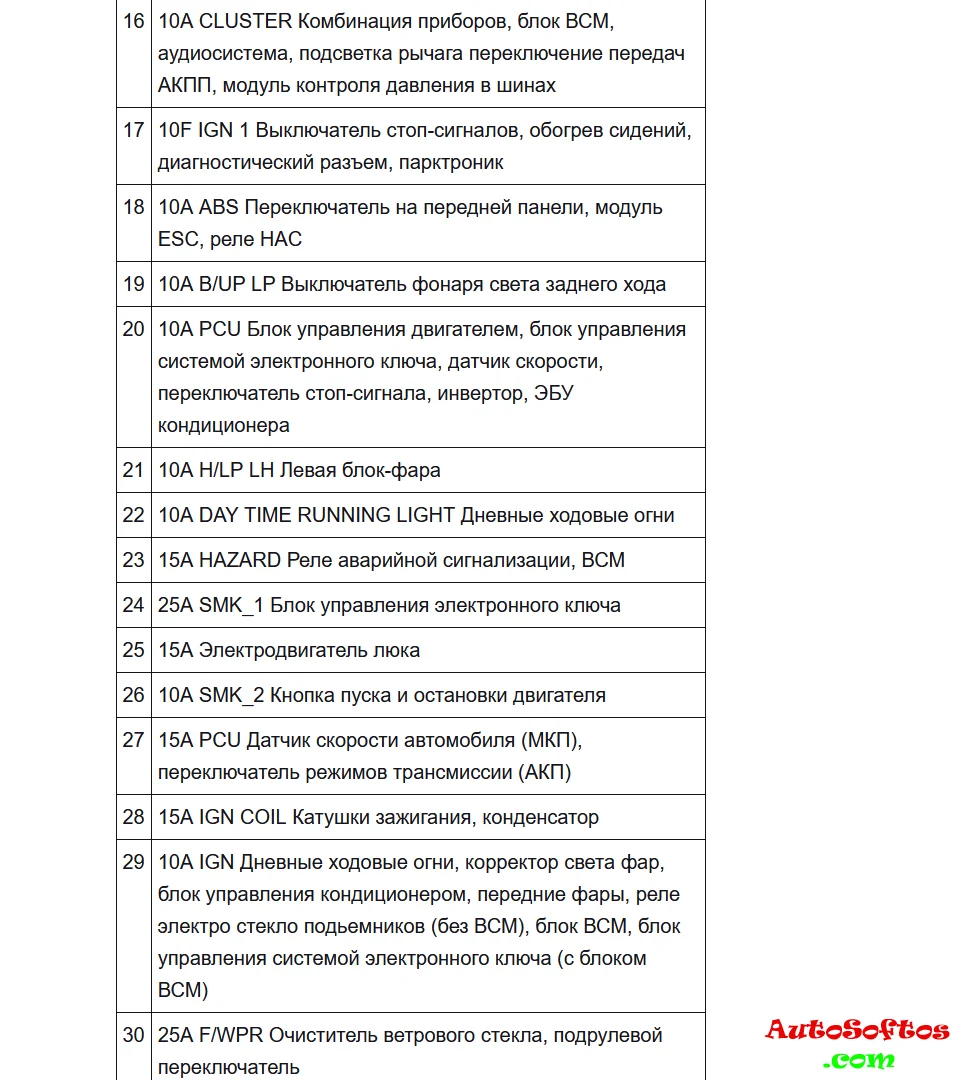

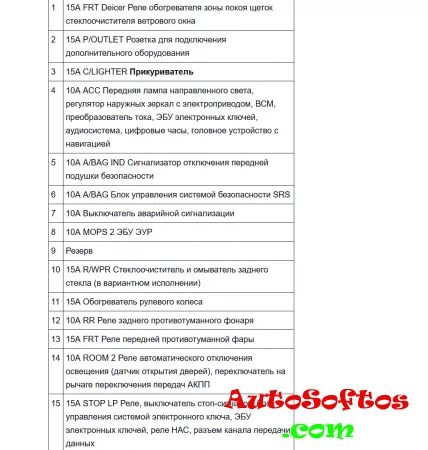

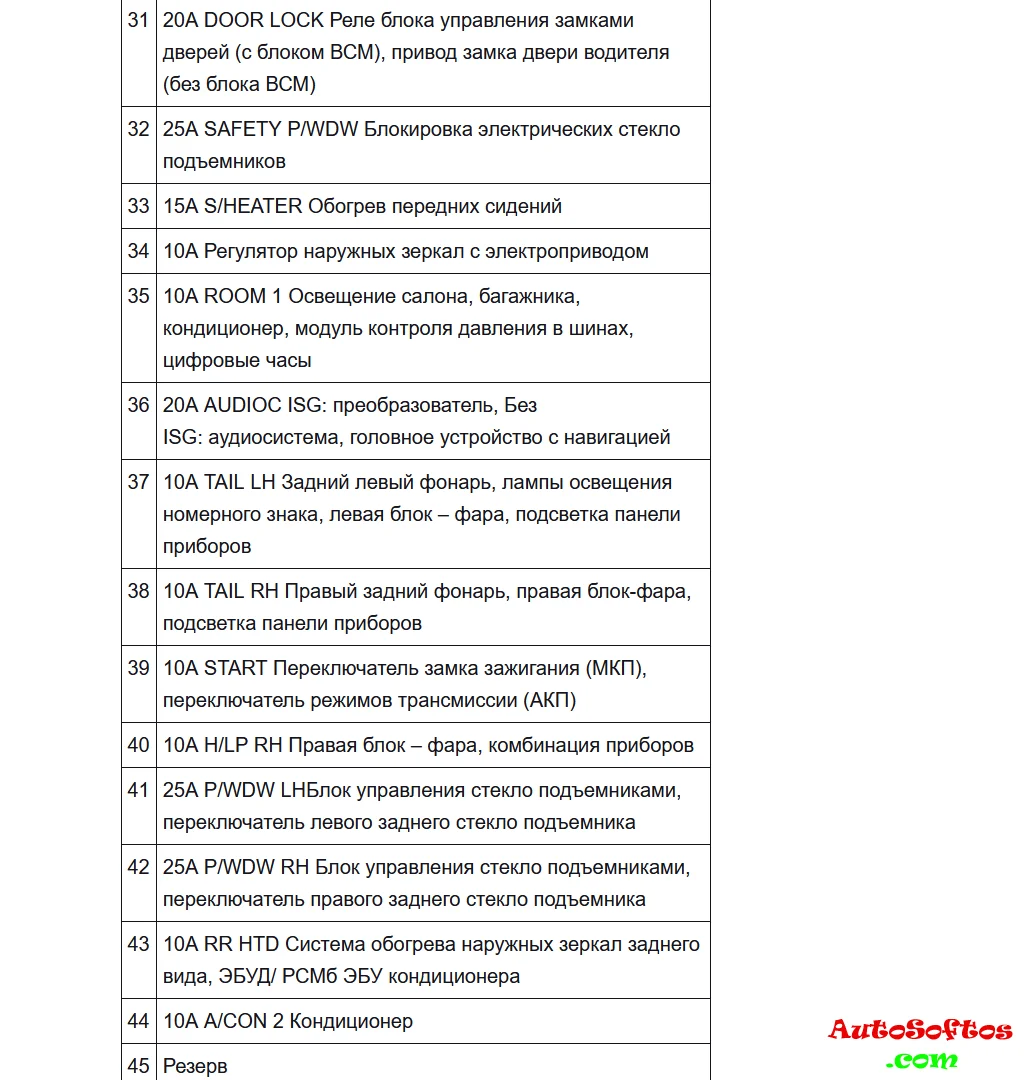

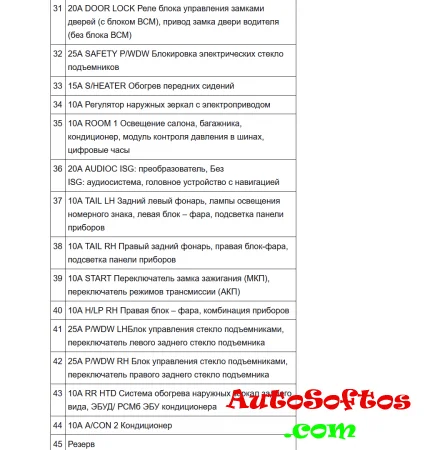

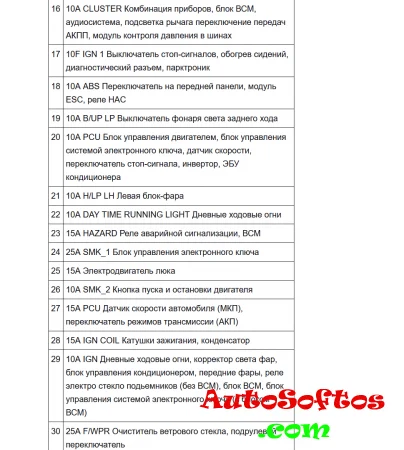

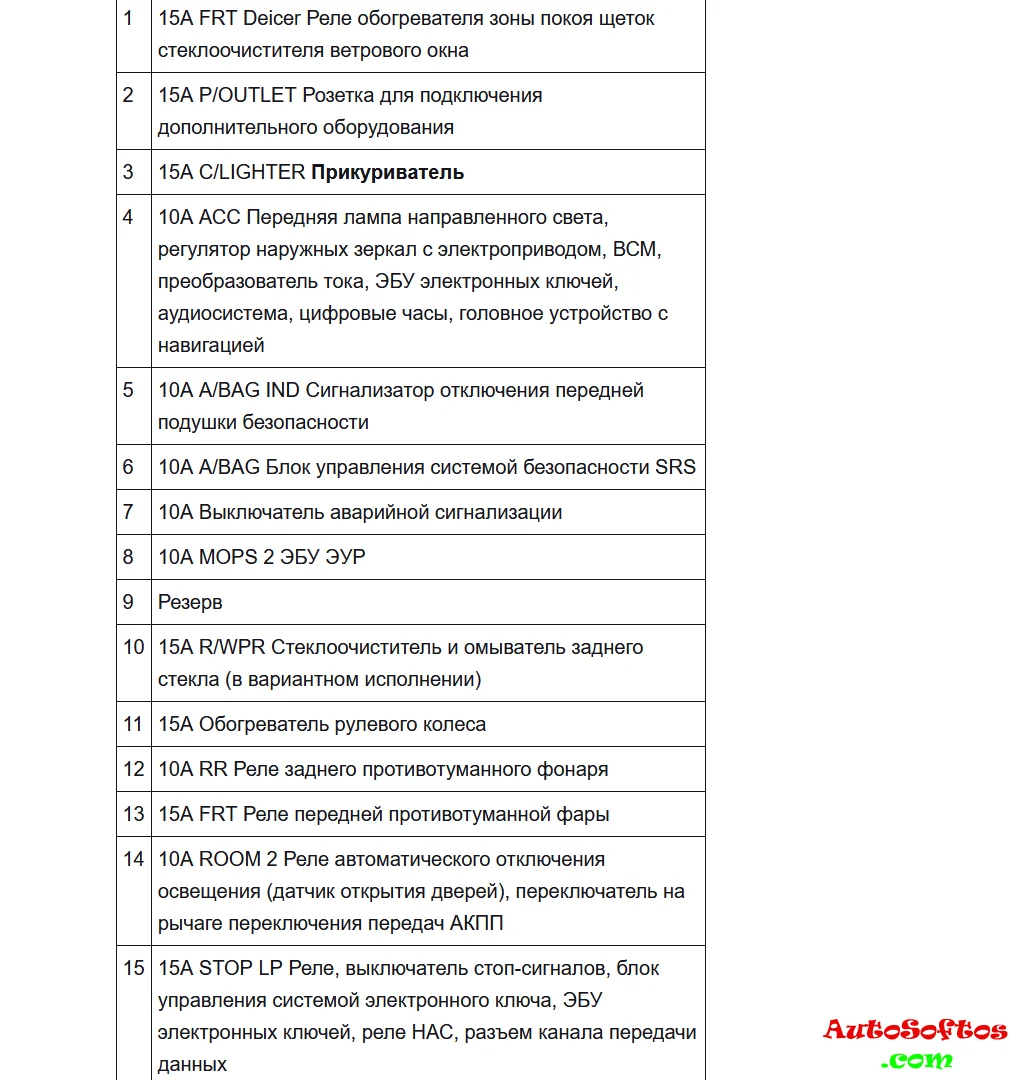

Описание






За дополнительные розетки отвечает предохранитель номер 2, а за прикуриватель номер 3 на 15А.



Реле



С обратной стороны блока крепятся не съёмные реле.

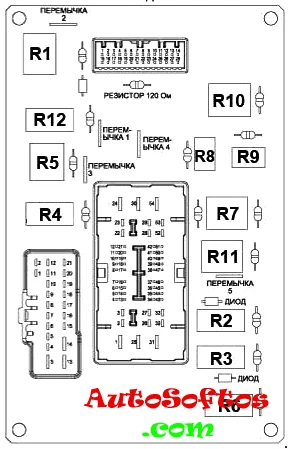

Схема



Предохранители Kia Rio 3 и реле со схемами и их назначением


Расшифровка



1, Реле обогрева заднего стекла
2. Реле противотуманных фар
3. Реле задних противотуманных фонарей
4. Реле габаритных огней
5. Реле дневных ходовых огней
6. Реле антиобледенителя ветрового стекла
7. Реле блокировки дверей
8. Реле разблокирования крышки багажника
9. Реле указателей поворота
10. Реле аварийной сигнализации
11. Реле электро стеклоподъемников
12. Реле охранной сигнализации

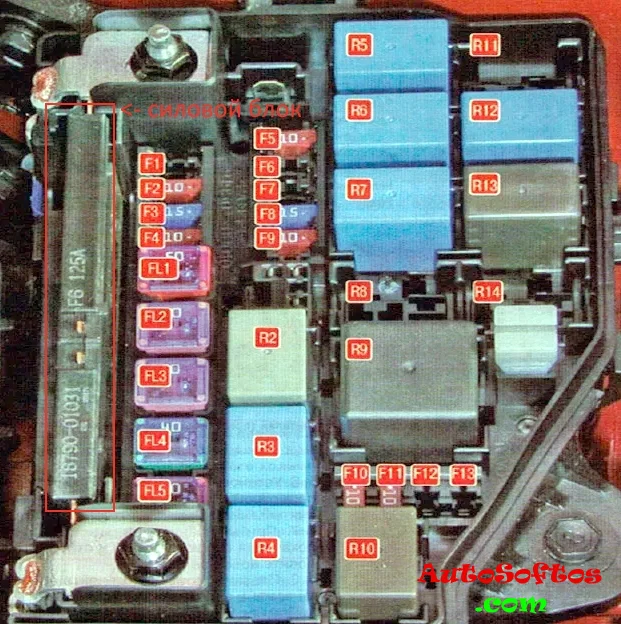

Блок под капотом

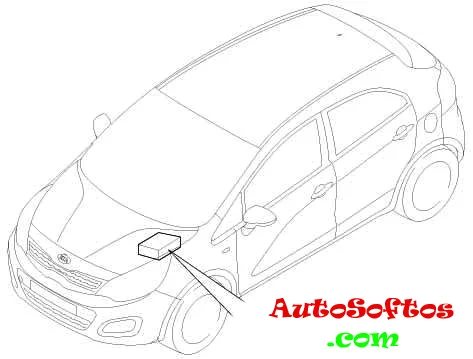

Расположен в левой части моторного отсека.

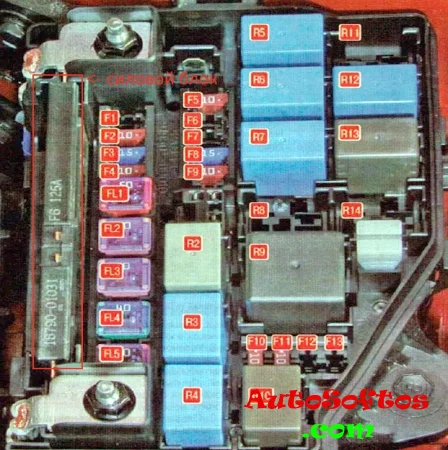

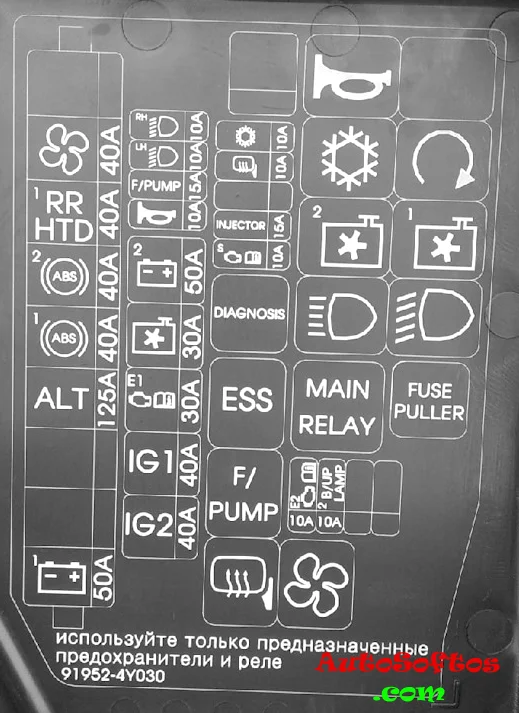

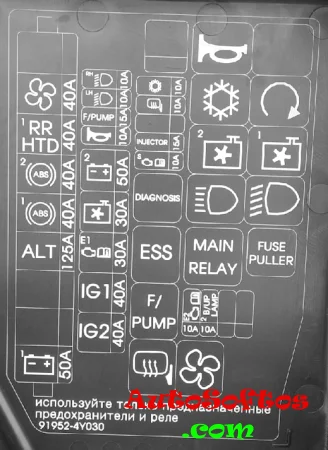

Схема

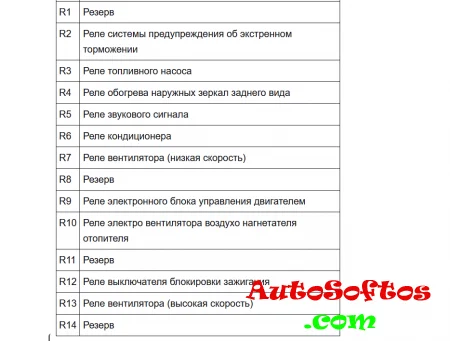

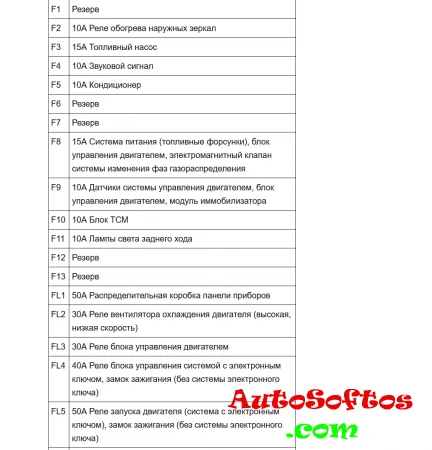

Назначение





С обратной стороны блока могут находится некоторые элементы реле: реле звукового сигнала, реле сирены охранной сигнализации, реле стартера и т.д.

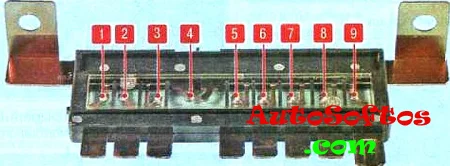

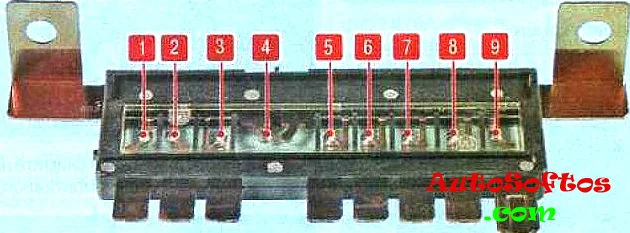

Силовой блок реле



Он находится в левой части основного блока.

Схема





Обозначение



1. 50А Распределительная коробка панели приборов, реле задних фонарей
2. Резерв
3. Резерв
4. 125А Генератор
5. 40А Гидроэлектронный модуль ABS, диагностический разъем
6. 40А Гидроэлектронный модуль ABS
7. 40А Реле обогрева заднего стекла
8. 40А Реле электро вентилятора воздухо нагнетателя отопителя
9. Резерв
