Предохранители Kia Magentis и реле с назначением и схемами блоков

  • Разместил: klays067;
  • Прочитано: 117;
  • Дата: 1-05-2024, 02:32;
  • Сообщить о ошибке


Здесь вы найдёте описание предохранителей и реле Киа Маджентис со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

Блок в салоне

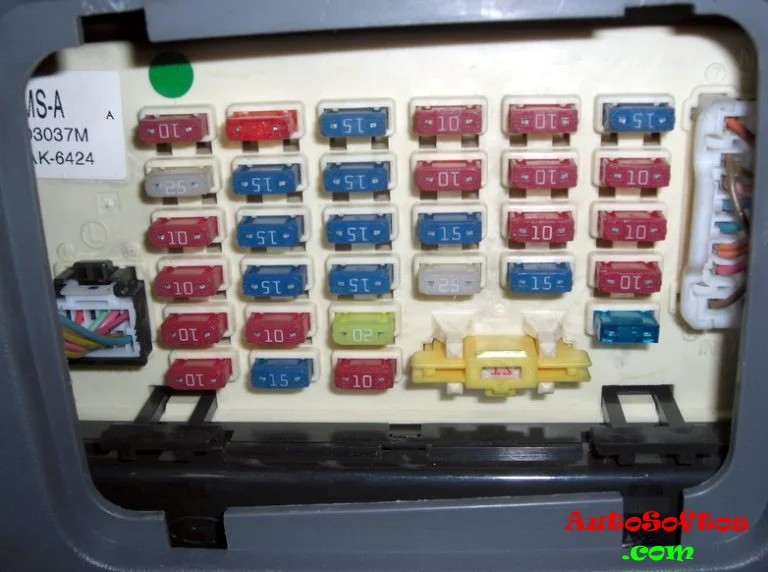

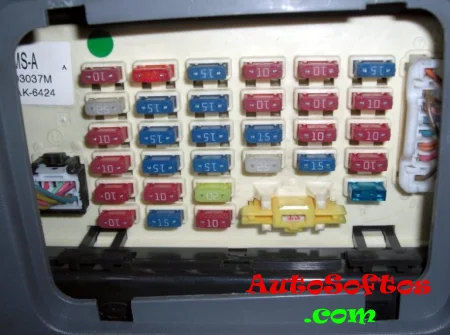

Маджентис 1



Находится под панелью приборов, со стороны водителя за защитной крышкой.

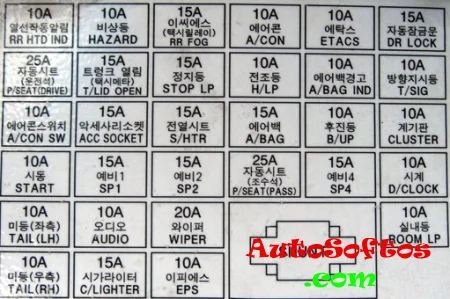

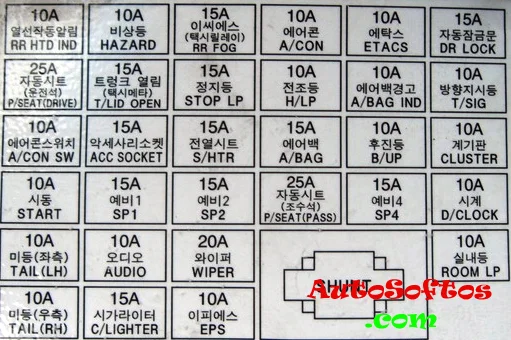

Схема

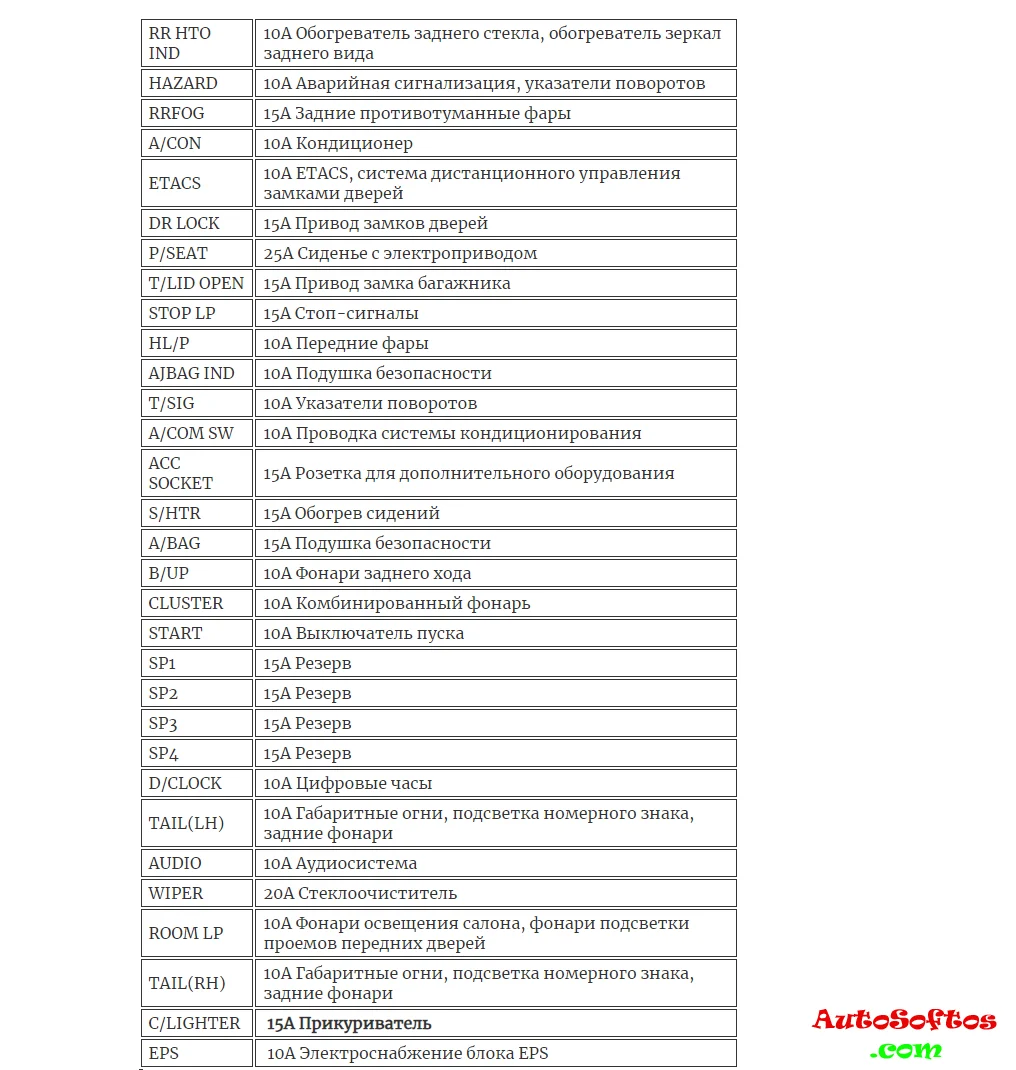

Обозначение




За работу прикуривателя отвечает предохранитель обозначенный как C/LIGHTER на 15А.



С обратной стороны блока могут находится некоторые реле: реле блокировки замков дверей, резистор об­мотки возбуждения, реле задних габаритов, реле электродвигателя стеклоподъемников, реле обогревателя заднего стекла и обогревате­лей боковых зеркал.

Маджентис 2



Расположен в торце панели слева.

Предохранители Kia Magentis и реле с назначением и схемами блоков

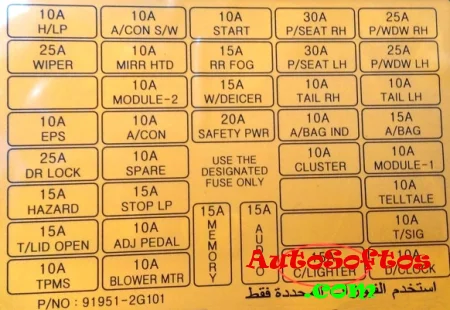

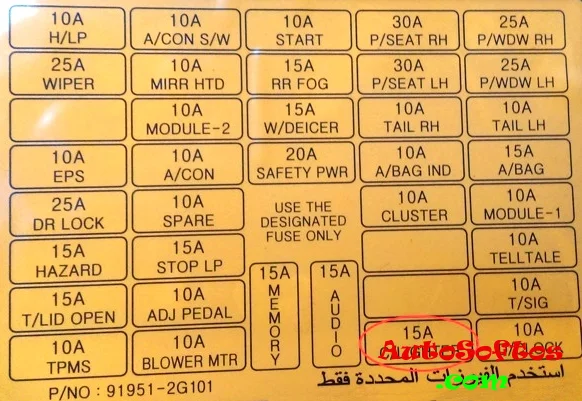

Схема

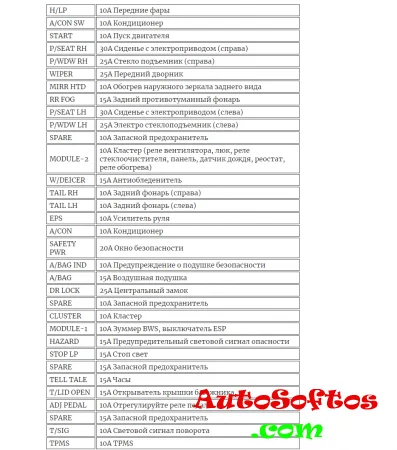

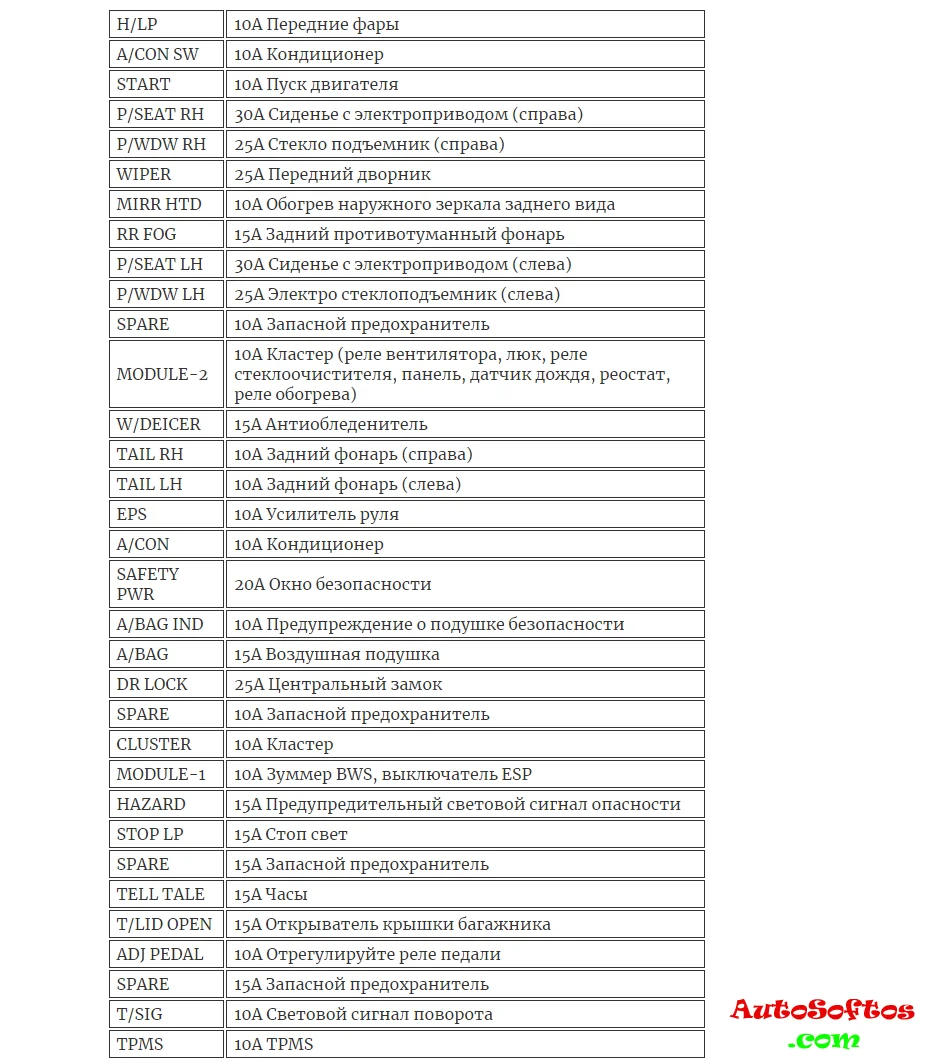

Назначение





Предохранитель прикуривателя обведён на рисунке (C/LIGHTER). За дополнительную розетку отвечает предохранитель в блоке под капотом.

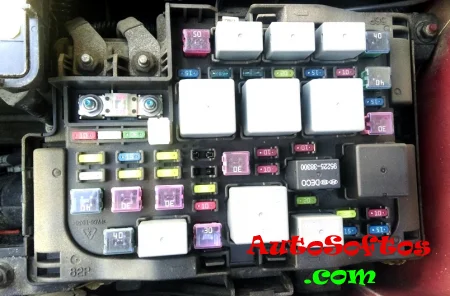

Блок под капотом

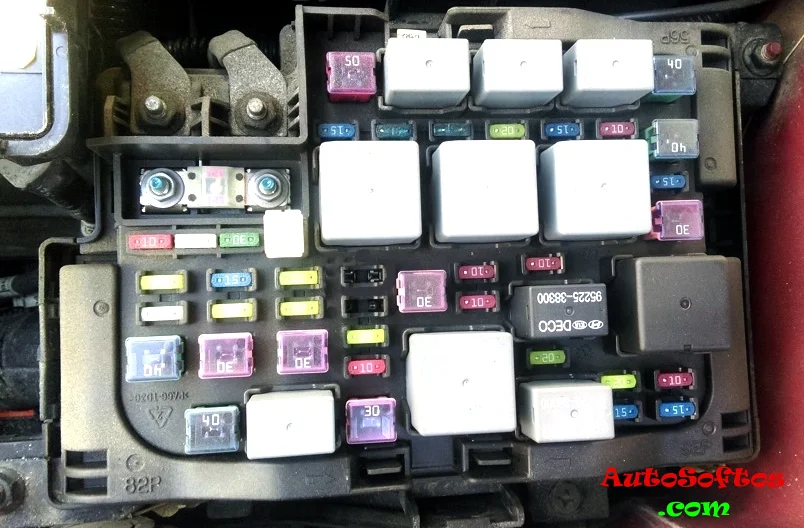

Он находится в левой части моторного отсека, рядом с аккумулятором.

Magentis 1

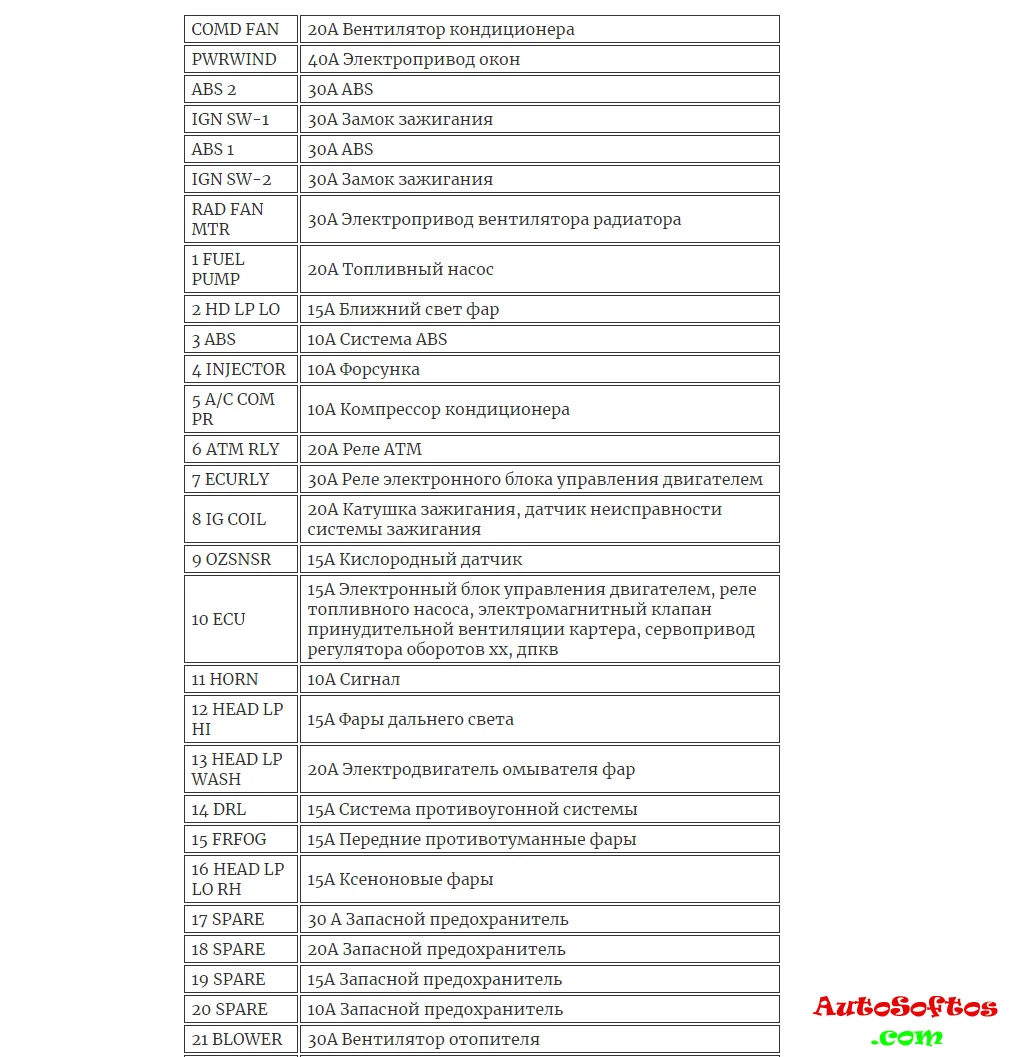

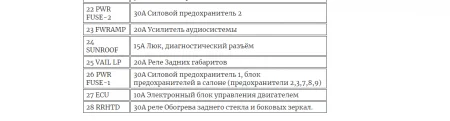

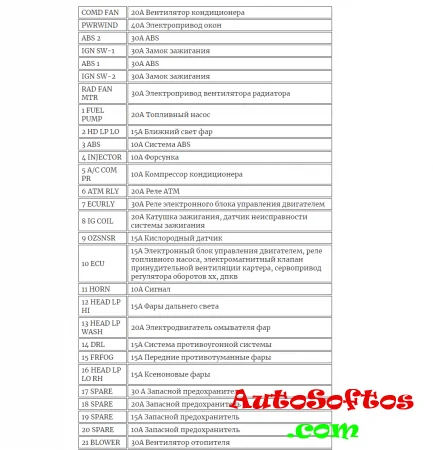

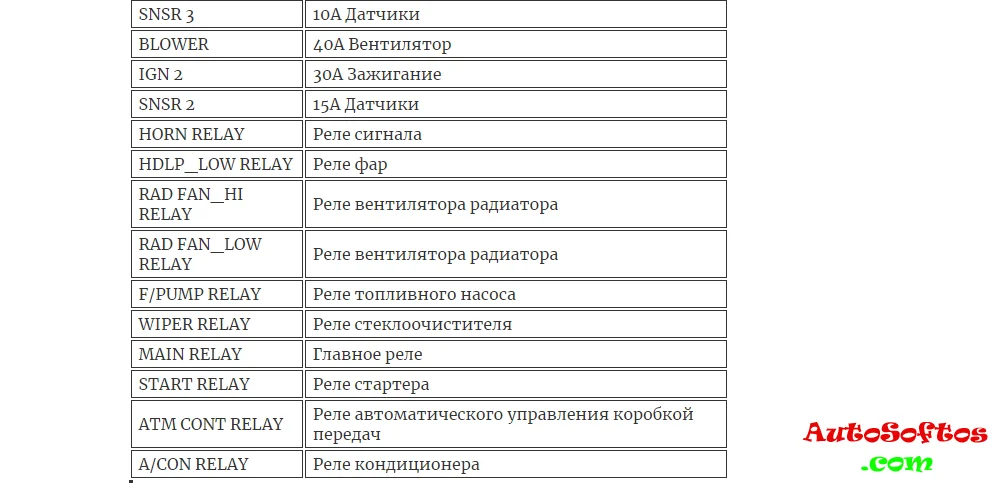

Расшифровка предохранителей

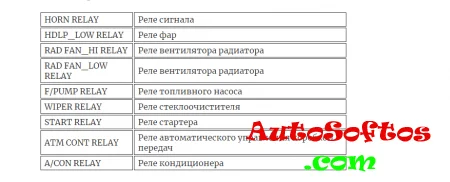

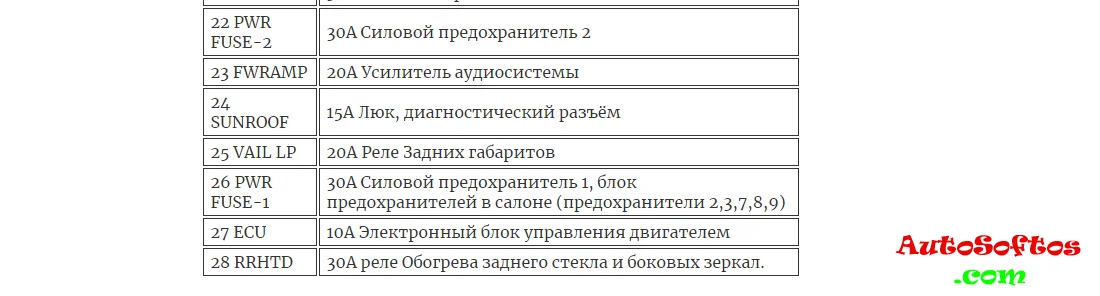

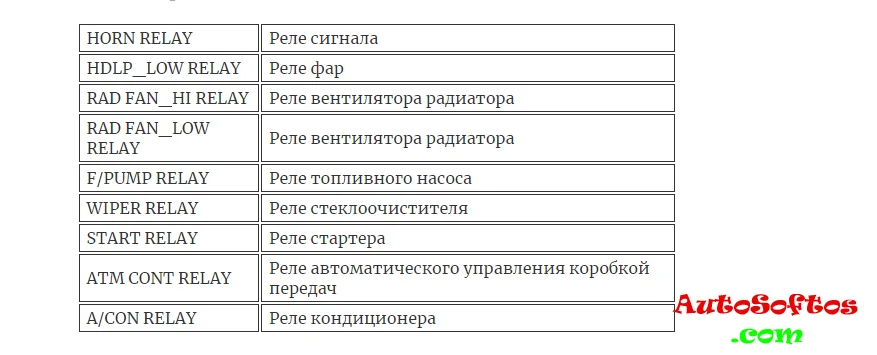

Описание реле





Magentis 2

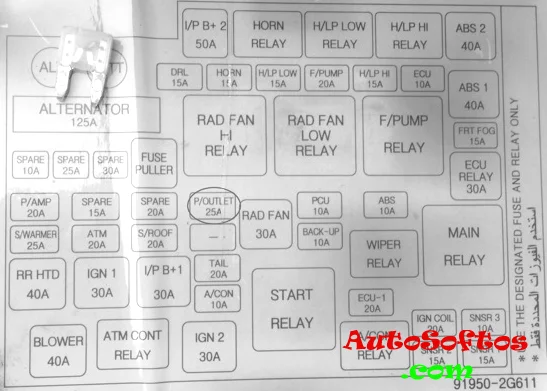

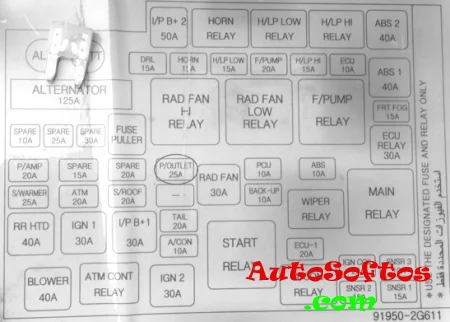

Схема

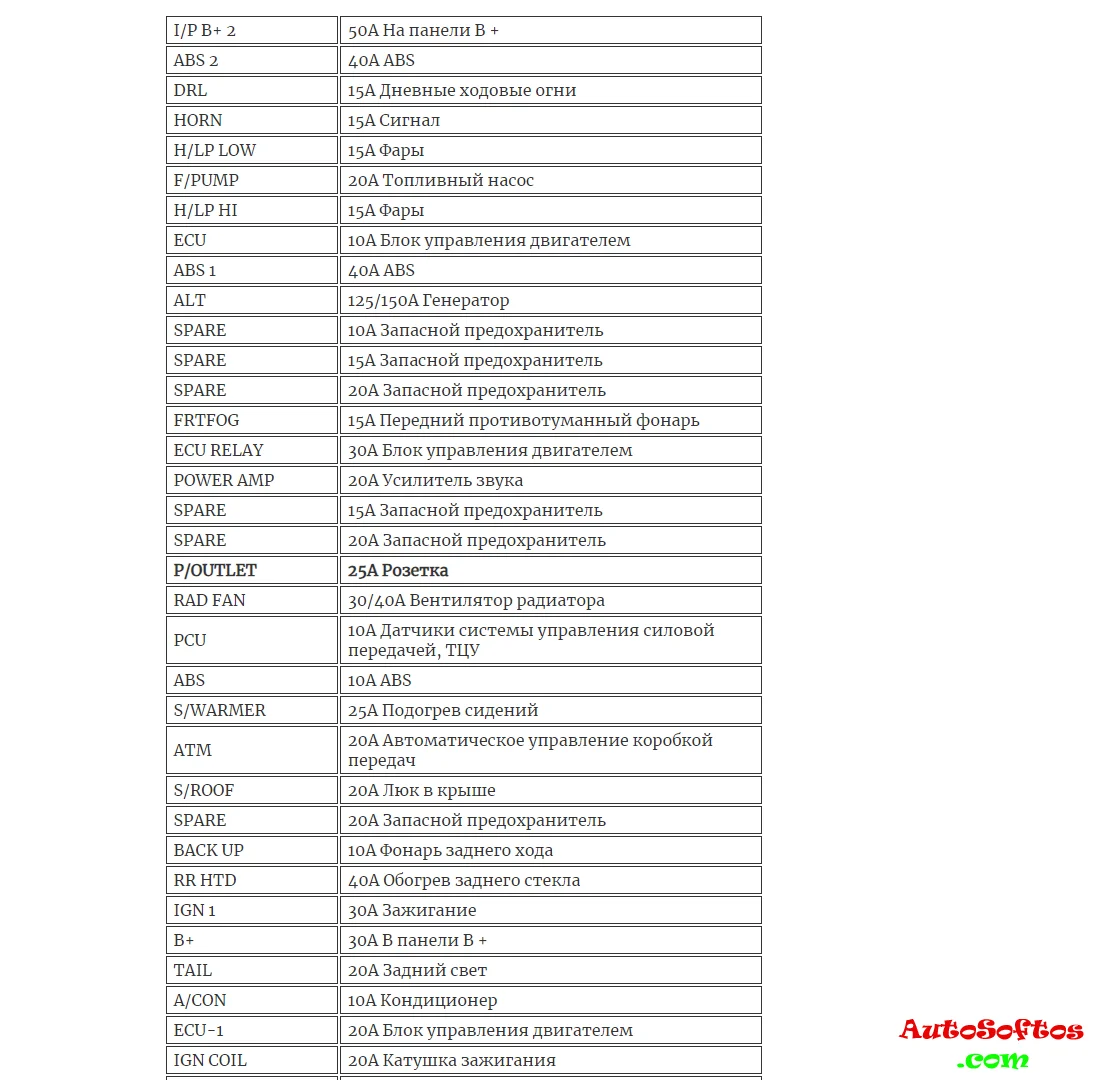

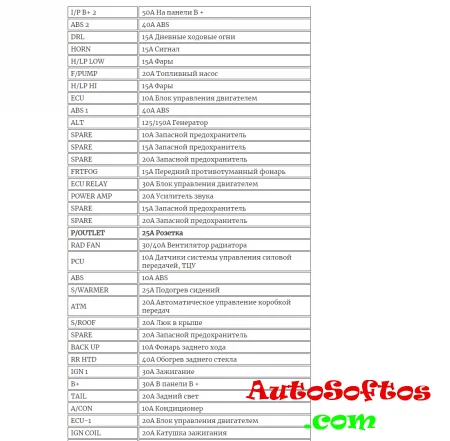

Назначение





За дополнительную розетку прикуривателя в подлокотнике отвечает предохранитель обозначенный как P/OUTLET на 25А.

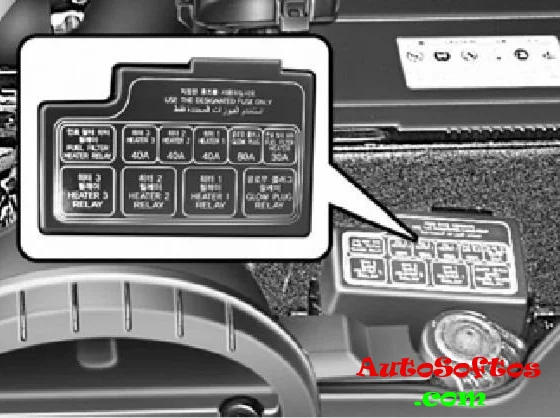

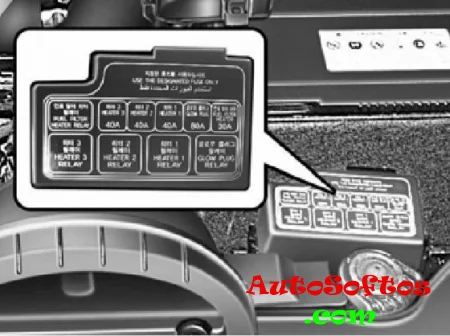

Дополнительный блок



Устанавливается в передней части под копотного пространства в моделях маджентис с дизельными двигателями.

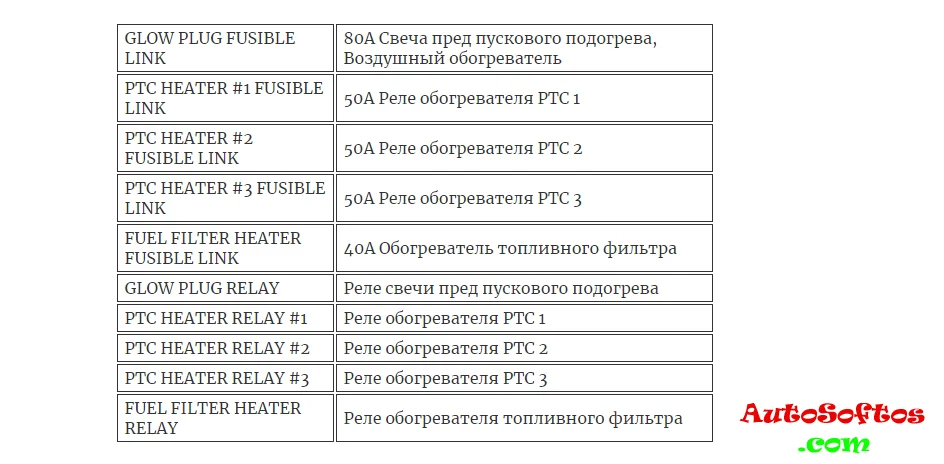

Описание
