Описание предохранителей Kia Ceed 2 и реле со схемами блоков

  • Разместил: klays067;
  • Прочитано: 14;
  • Дата: 6-06-2024, 19:02;
  • Сообщить о ошибке


Здесь вы найдете информацию с описанием предохранителей и реле Киа Сид 2 со схемами блоков и фотографиями. Отметим предохранитель отвечающий за прикуриватель.

Блок в салоне

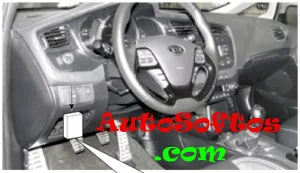

Он находится в нижней части приборной панели за защитной крышкой.

Описание предохранителей Kia Ceed 2 и реле со схемами блоков

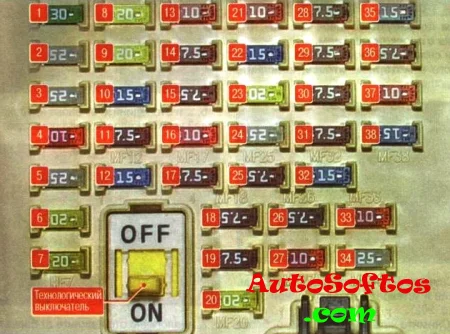

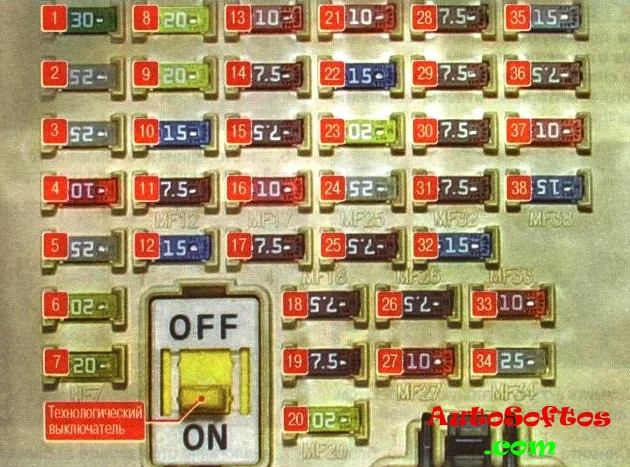

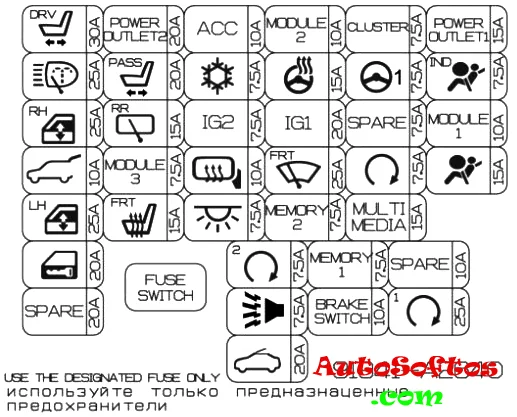

Фото – схема

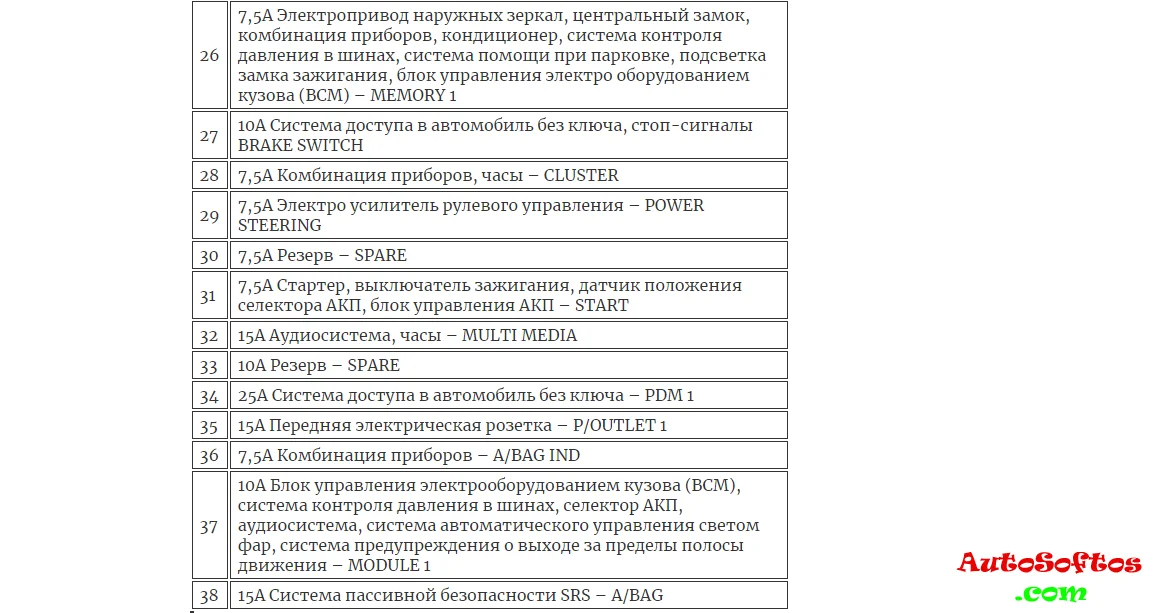

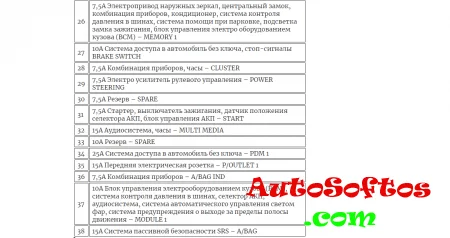

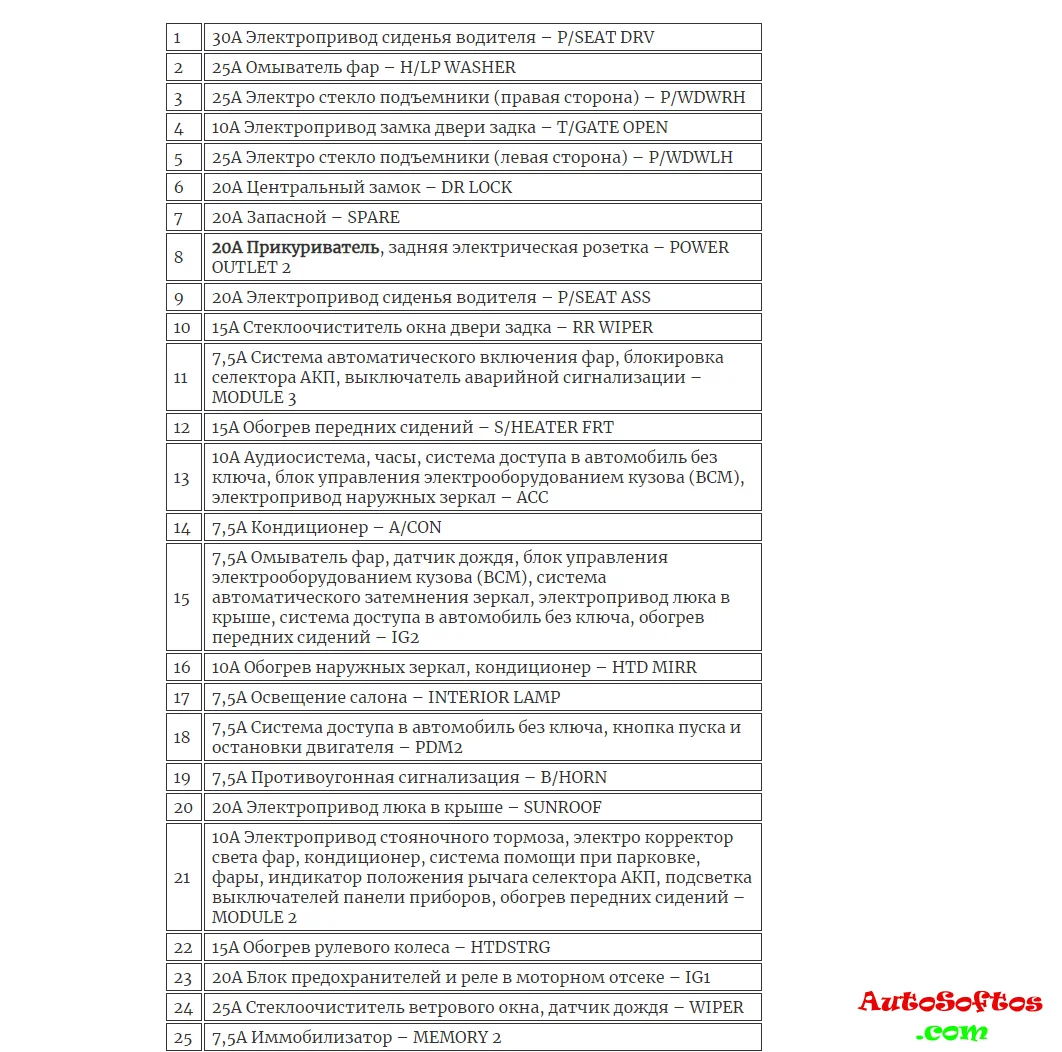

Описание





За прикуриватель отвечает предохранитель 8 на 20А.



Блоки под капотом

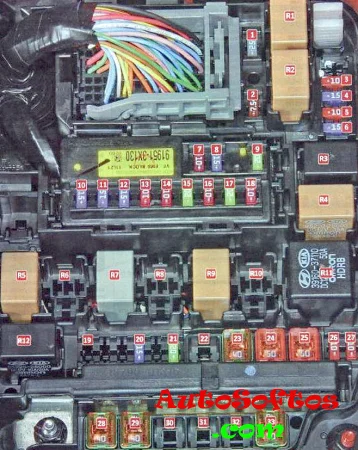

Основной блок

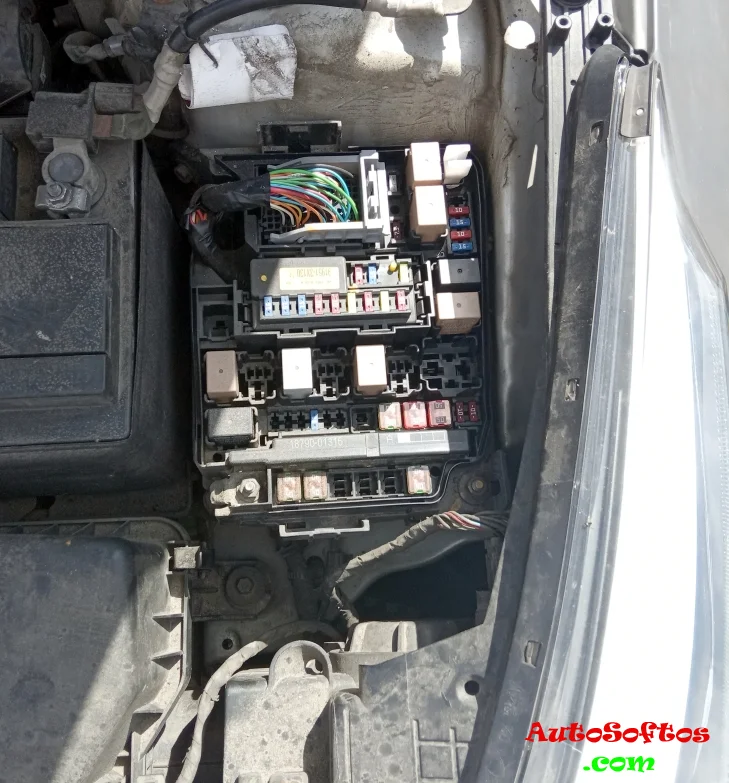

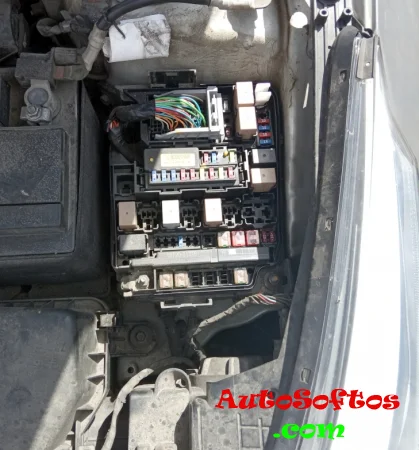

Главный блок предохранителей и реле находится в левой части подкапотного пространства.

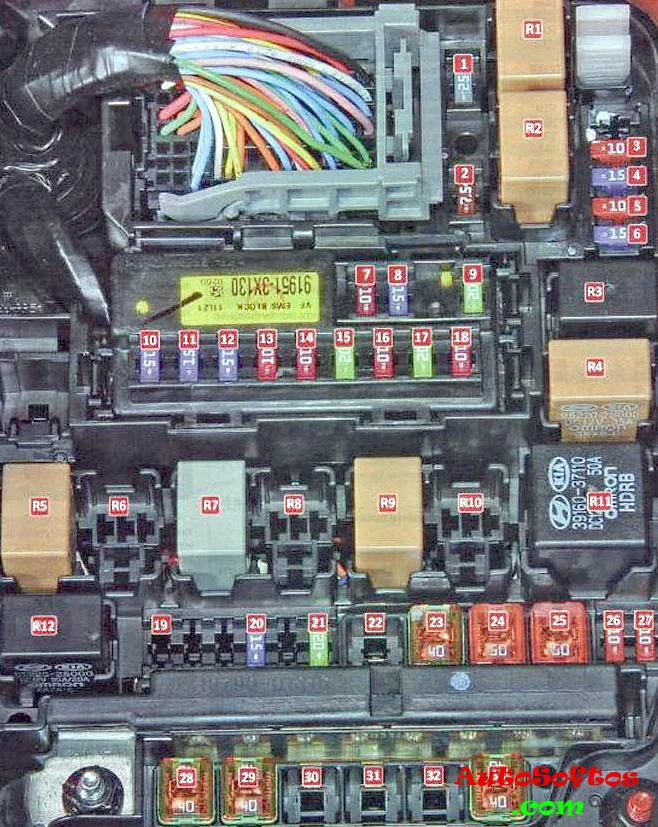

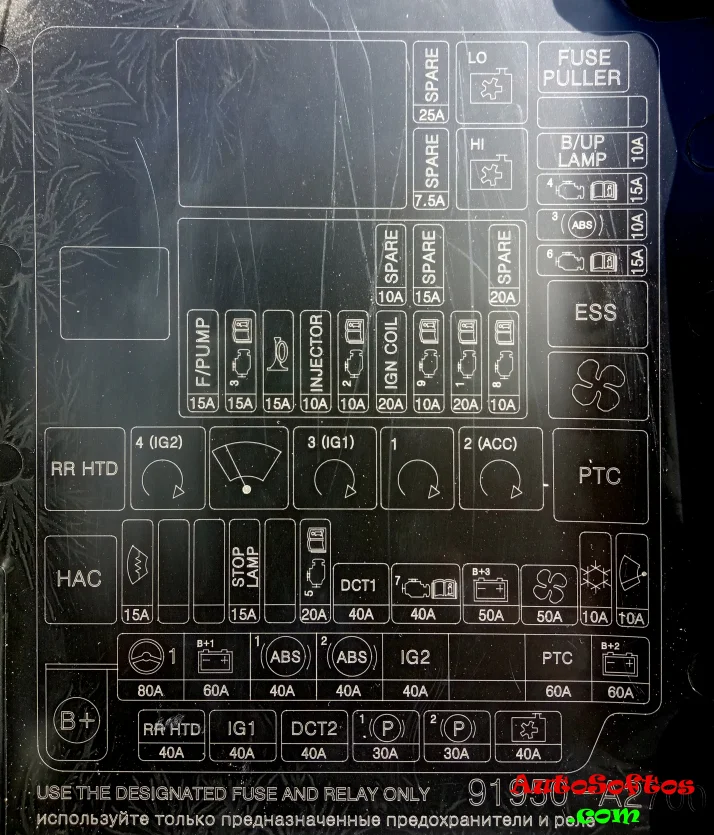

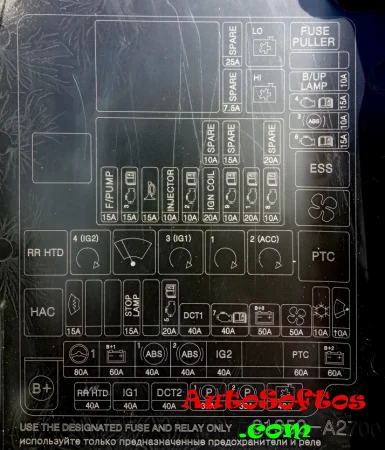

Схема с крышки блока

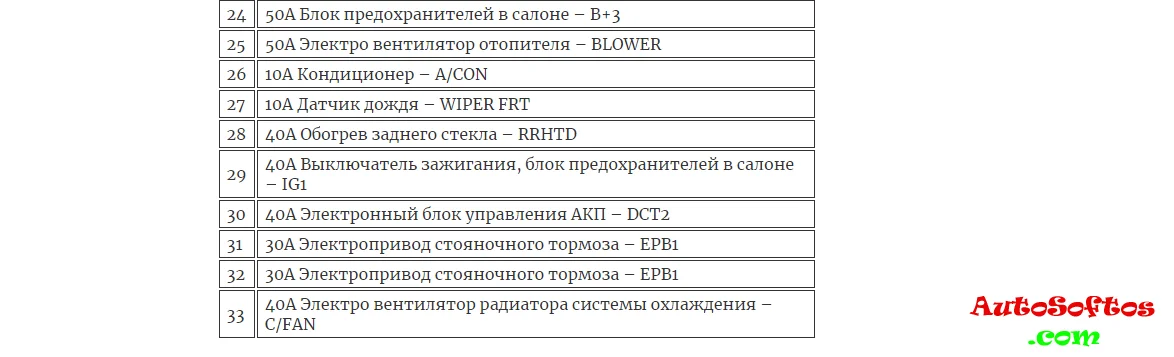

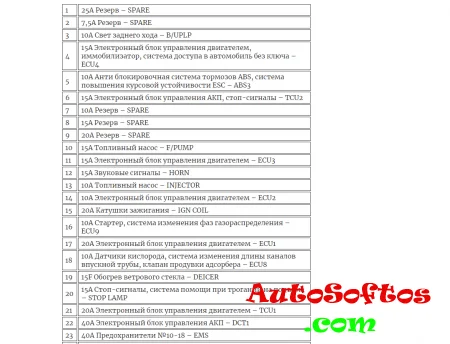

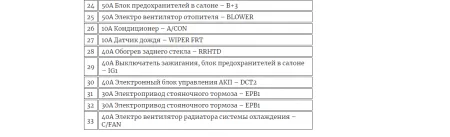

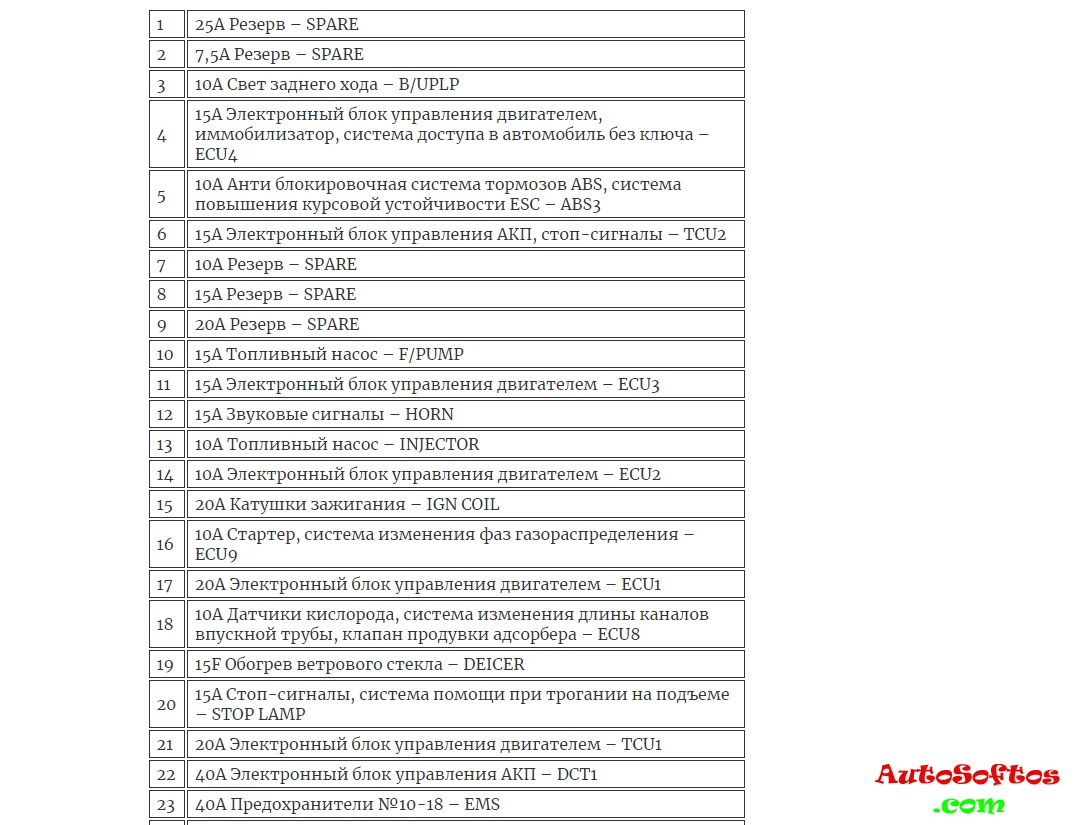

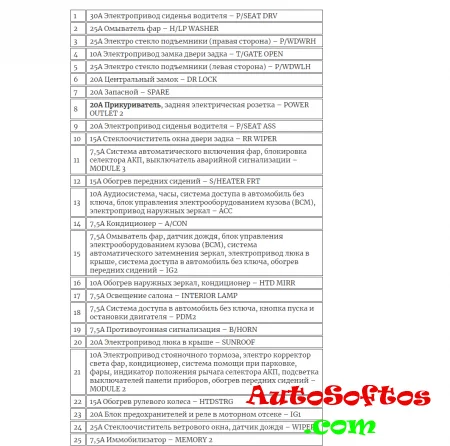

Обозначение предохранителей

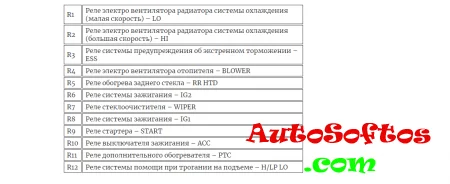

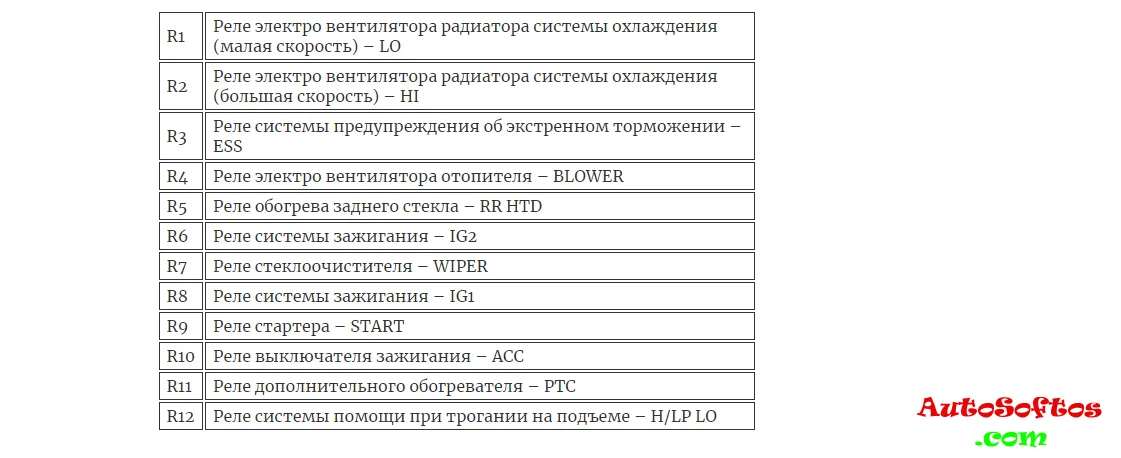

Назначение реле

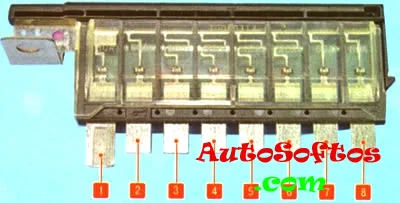

Блок силовых предохранителей
Находится внутри основного блока.



Схема





Расшифровка



1. 80А Электро усилитель рулевого управления
2. 60А Монтажный блок в салоне, левая блок-фара, лампы освещения поворота, дневные ходовые огни
3. 40А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC
4. 40А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC, диагностический разъем
5. 40А Выключатель зажигания, стартер
6. 40А Не используется
7. 60А Дополнительный обогреватель
8. 50А Монтажный блок в салоне, правая блок-фара, противотуманные фары, задние фонари


Дополнительный блок





Устанавливается преимущественно на дизельных двигателях.

A: ПТК (бензин) / реле подогревателя топлива (дизель)

B: Реле свечей накаливания

C: реле ПТК3

D: реле ПТК2

E: реле ПТК1

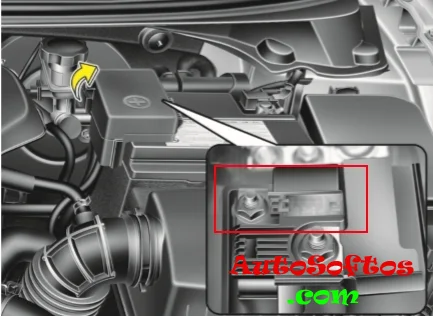

Главный предохранитель

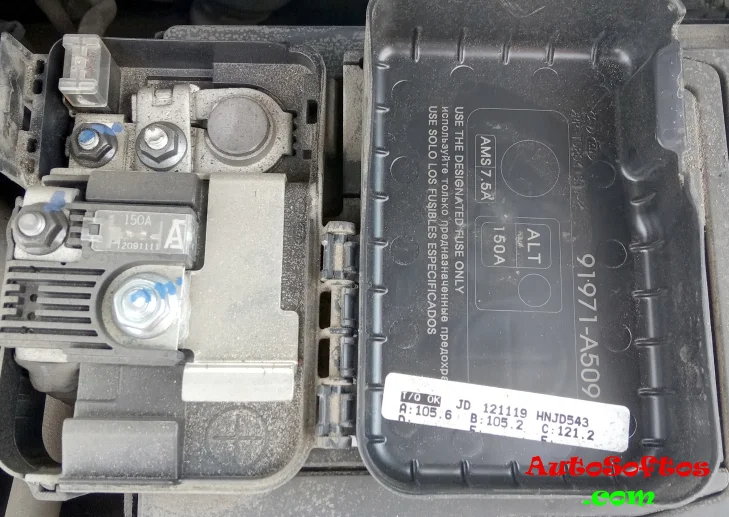

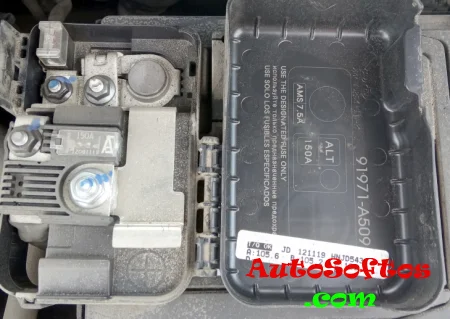

Главный силовой мульти предохранитель находится на плюсовой клемме аккумуляторной батареи.



Рядом могут быть дополнительные силовые предохранители выполненные в форме плавких вставок высокой мощности.
