Предохранители Kia Ceed 1 и реле с описанием назначения и схемами блоков

  • Разместил: klays067;
  • Прочитано: 25;
  • Дата: 7-06-2024, 03:01;
  • Сообщить о ошибке
Предохранители Kia Ceed 1 и реле с описанием назначения и схемами блоков


Здесь мы покажем места расположения электронных блоков управления, подробное описание предохранителей и реле Киа Сид 1 поколения со схемами блоков и фото – примерами исполнения. Отметим предохранитель отвечающий за прикуриватель.

Расположение всех блоков управления

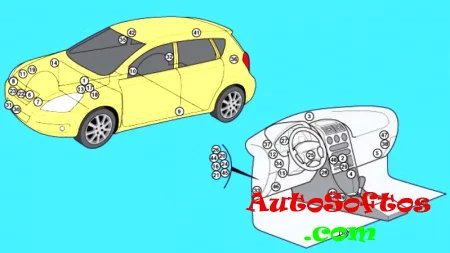

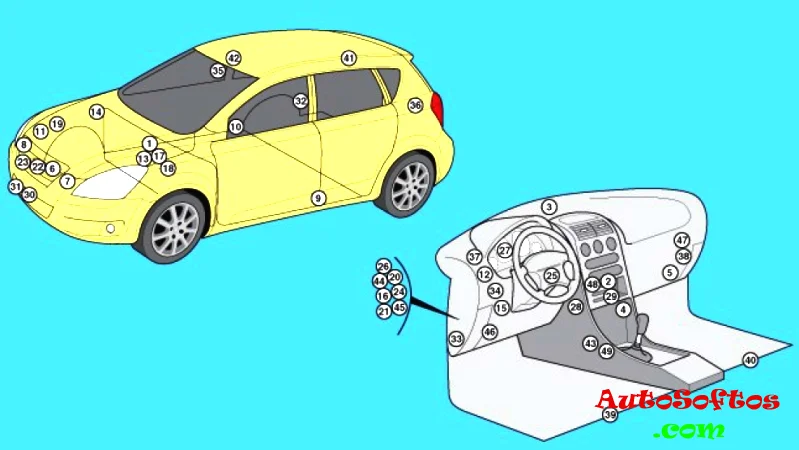

Общая схема расположения всех электронных блоков и компонентов управления.

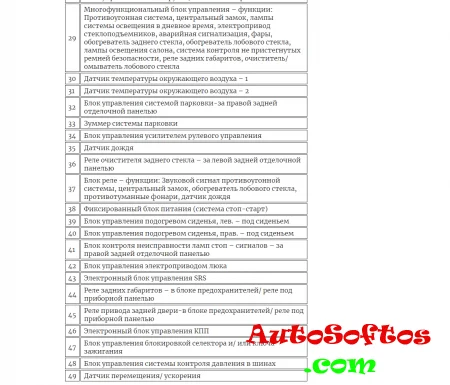

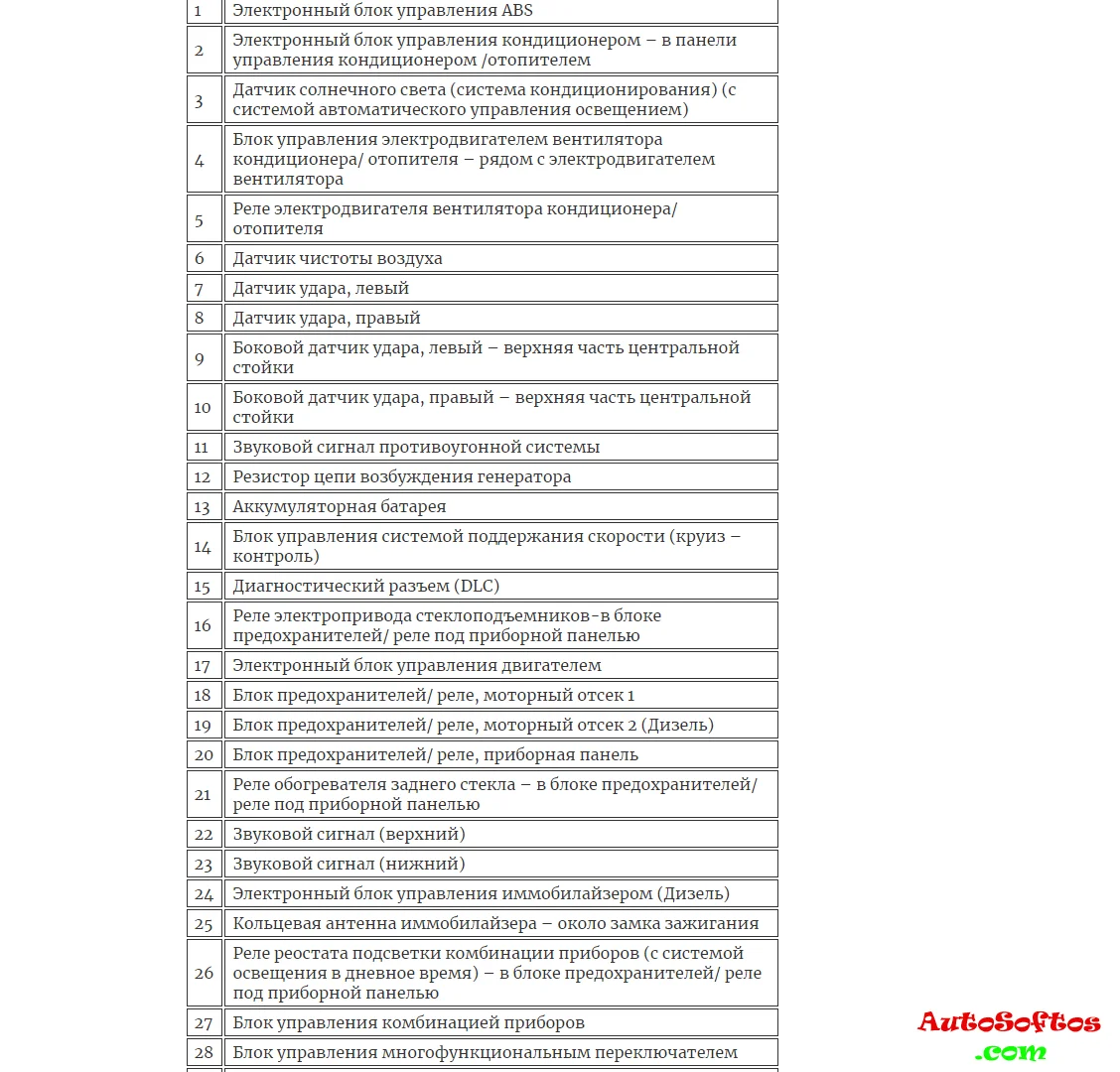

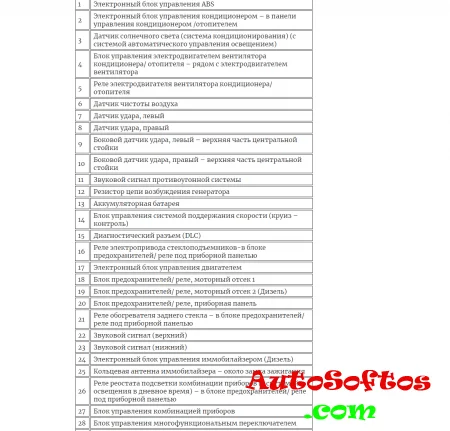

Описание






Блоки в салоне
Блок предохранителей

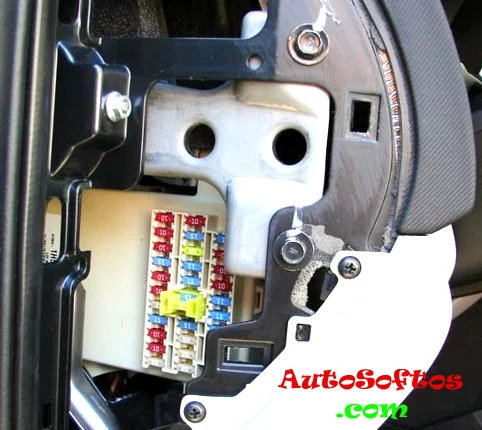

Находится в левом торце приборной панели за защитной крышкой.

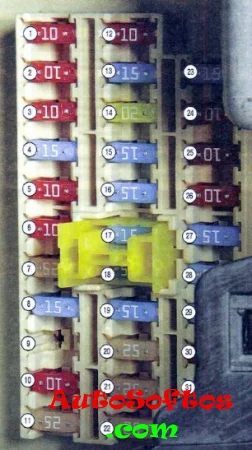

Схема

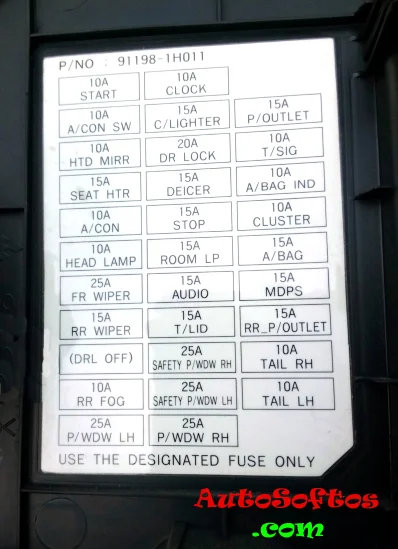

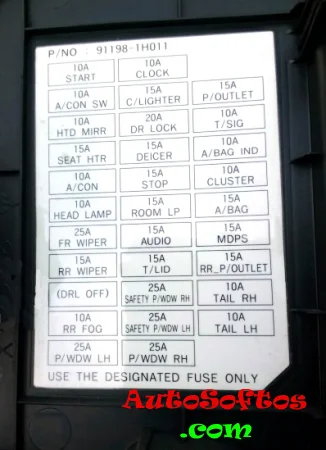

Обозначение предохранителей




За прикуриватель отвечает предохранитель номер 13 на 15А.



Блоки реле

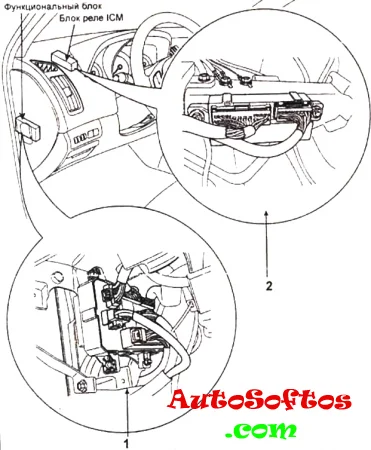

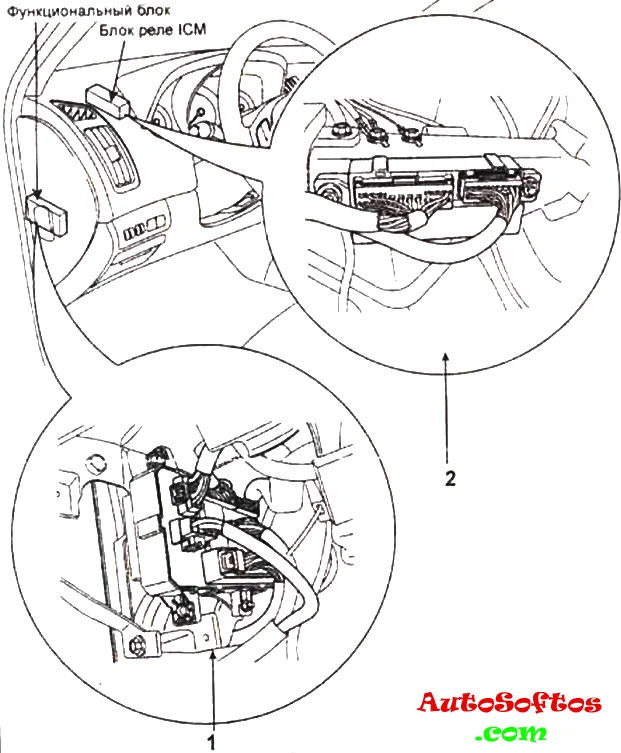

Под панелью могут находится 2 дополнительных блока с реле.



Расположение реле в блоках



1. реле заднего освещения, реле стеклоподъемников, реле отопителя, реле двери багажного отделения
2. реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM


Блоки под капотом
Основной блок

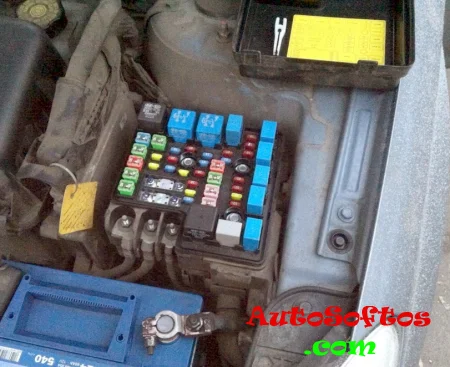

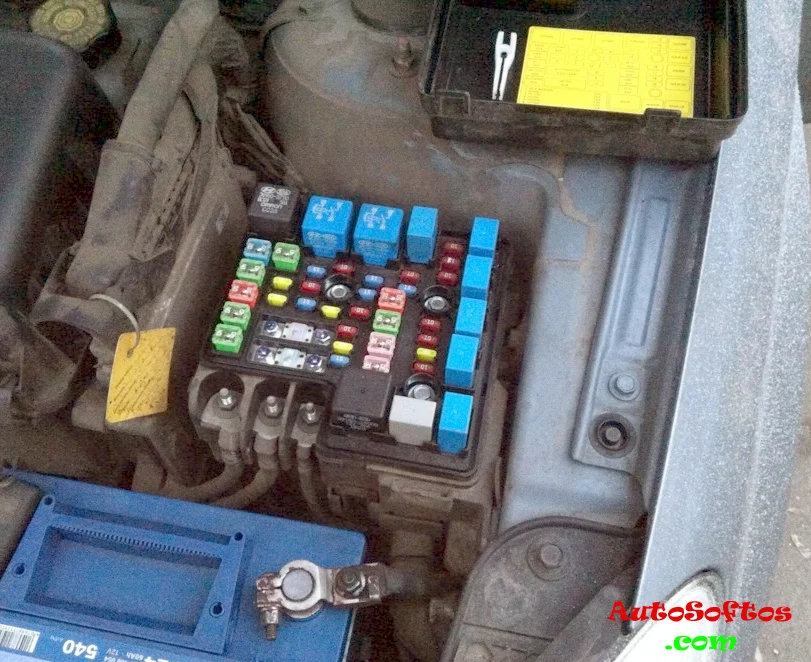

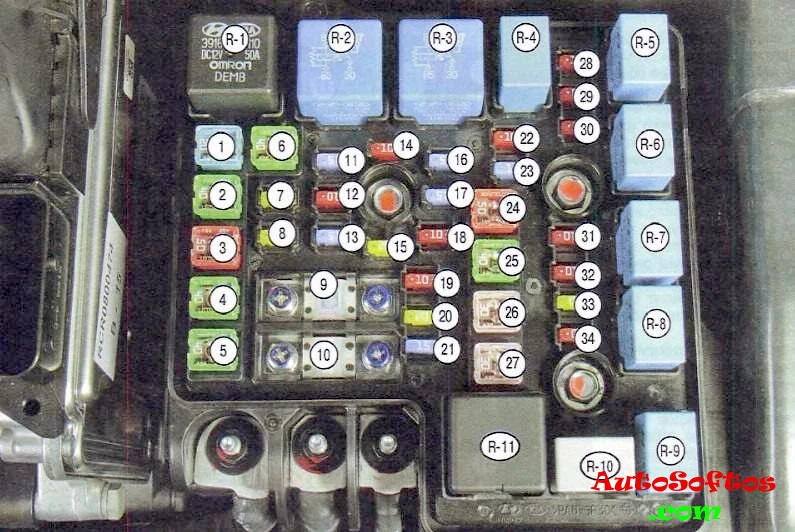

Главный блок с предохранителями и реле находится с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Вариант 1

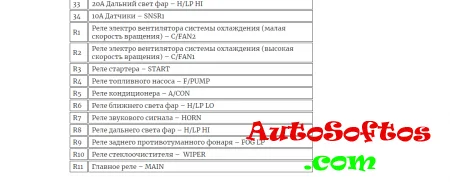

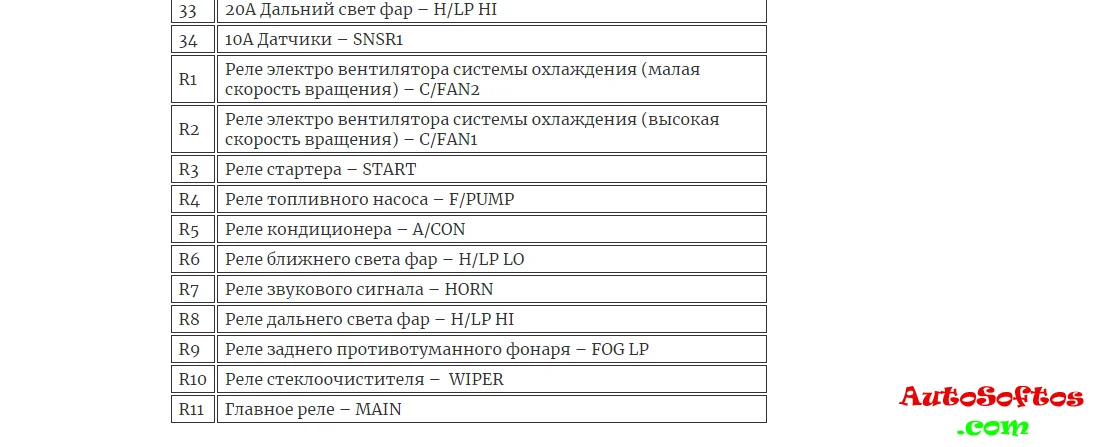

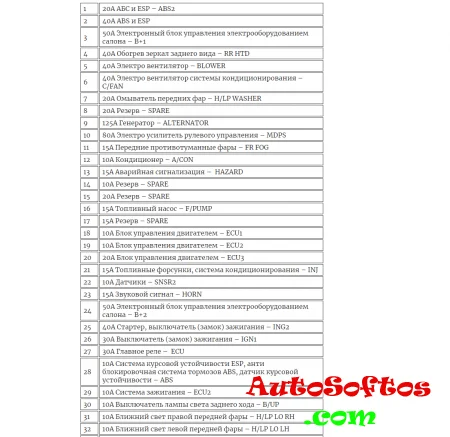

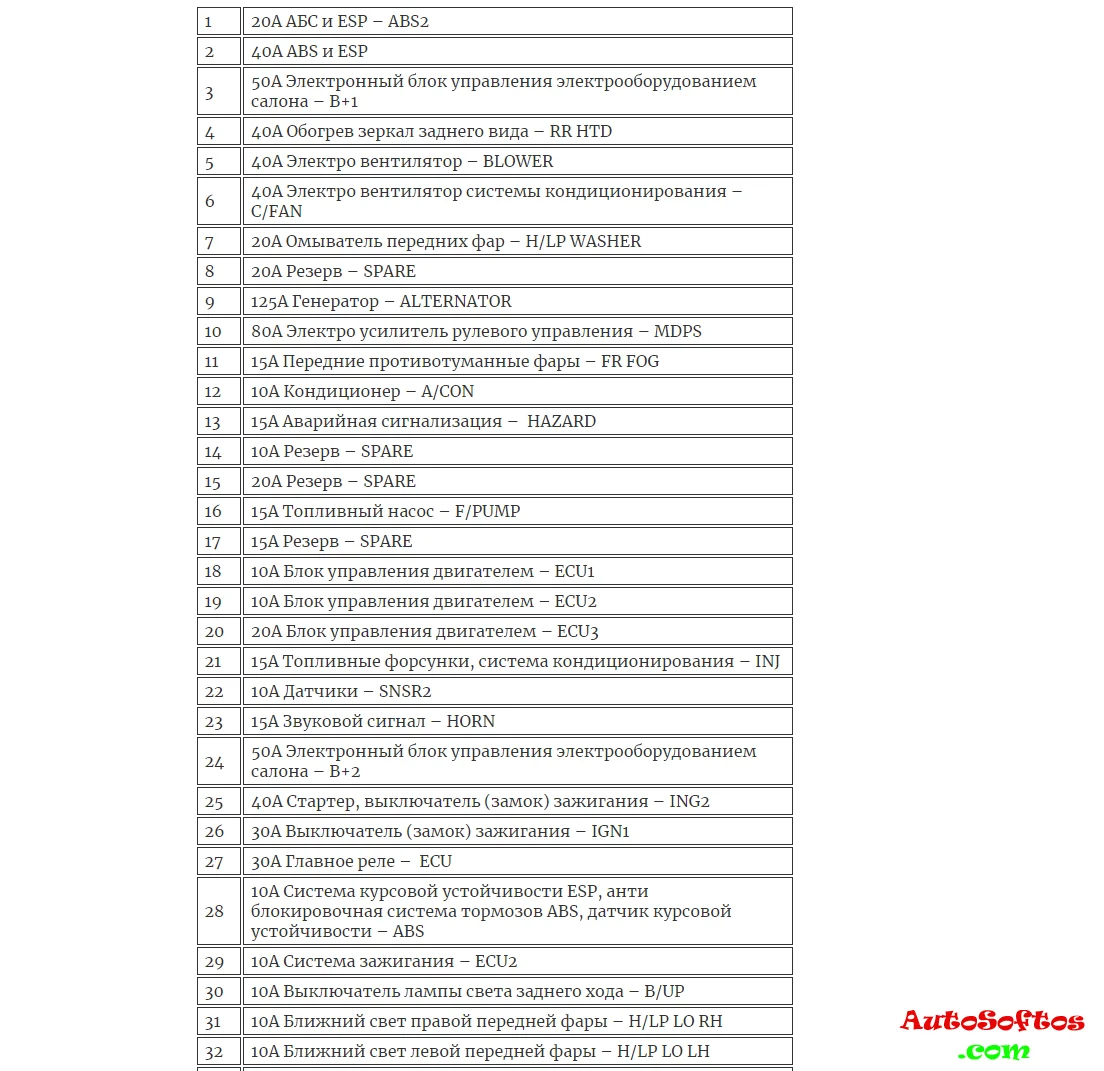

Назначение

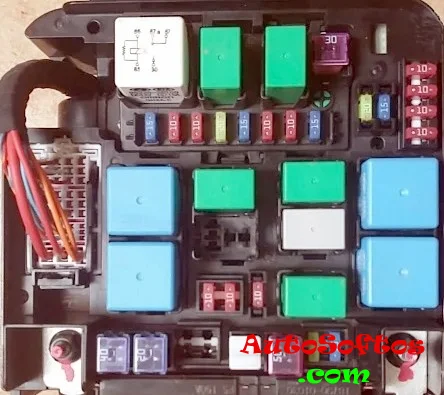

Вариант 2

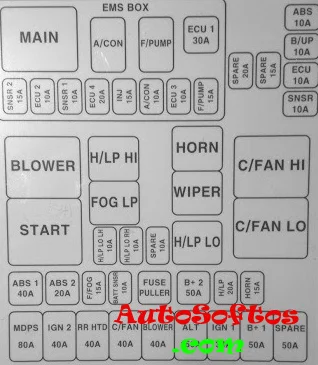

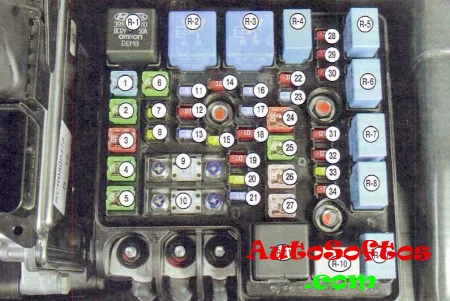

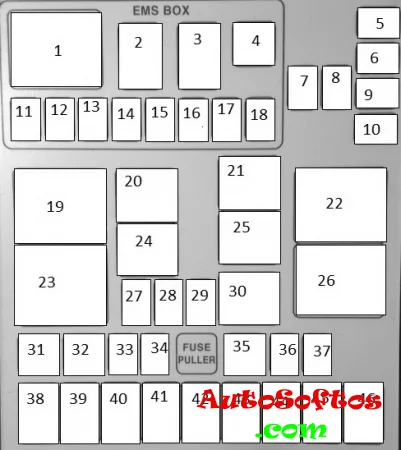

Схема





Расшифровка



1. Главное реле
2. Кондиционер
3. Топливный насос
4. Блок управления двигателем
5. ABS и ESP
6. Выключатель ламп заднего хода
7. Резерв
8. Резерв
9. Главное реле
10. Резерв
11. Датчики
12. Блок управления двигателем
13. Датчики
14. Резерв
15. Топливные форсунки,система кондиционера.
16. Кондиционер
17. Блок управления двигателем
18. Топливный насос
19. Электро вентилятор
20. Реле дальнего света
21. Звуковой сигнал
22. Высокая скорость вентилятора
23. Реле стартера
24. Задние противотуманки
25. Стекло очиститель
26. Малая скорость вентилятор
27. Ближний левый свет
28. Ближний правый свет
29. Резерв
30. Реле ближнего света
31. ABS ESP
32. ABS ESP
33. Передние противотуманные фары
34. Резерв
35. Блок электроники салон
36. Резерв
37. Звуковой сигнал и его реле
38. Электро усилитель руля
39. Стартер и замок зажигания
40. Обогрев зеркал
41. Вентилятор (кондиционера)
42. Электро вентилятор
43. Генератор
44. Замок зажигания
45. Электро блок управления салоном
46. Резерв

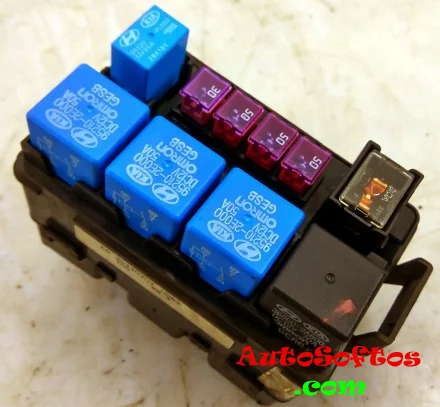

Дополнительный блок





Используется только в дизельных двигателях.

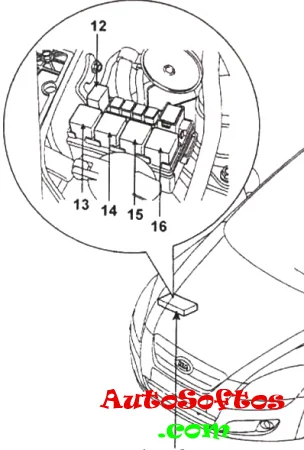

Схема





Описание



12 — реле обогревателя топливного фильтра
13 — реле #3 обогревателя PTC
14 — реле #2 обогревателя PTC
15 — реле # 1 обогревателя PTC
16 — реле свечей накаливания
