Предохранители Ваз 2107, 2105, 2104 и реле с описанием назначения и схемами блока

  • Разместил: klays067;
  • Прочитано: 15;
  • Дата: 23-06-2024, 18:07;
  • Сообщить о ошибке


Здесь вы найдете описание предохранителей и реле Ваз 2107, 2105, 2104 со схемой блока и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электрической схемой соединения блока предохранителей.

Блок предохранителей и реле

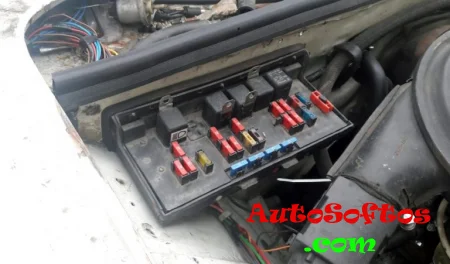

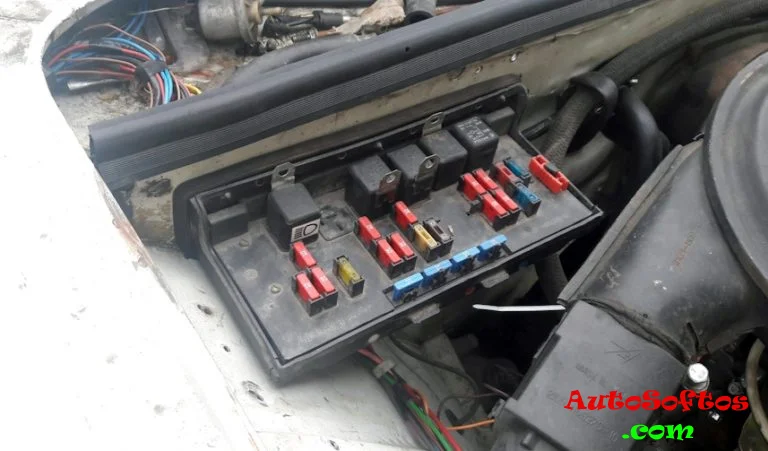

Главный блок с предохранителями и реле находится под капотом и может быть выполнен в 2-х вариантах (старого и нового образца). Актуальная схема будет нанесена на крышку блока.

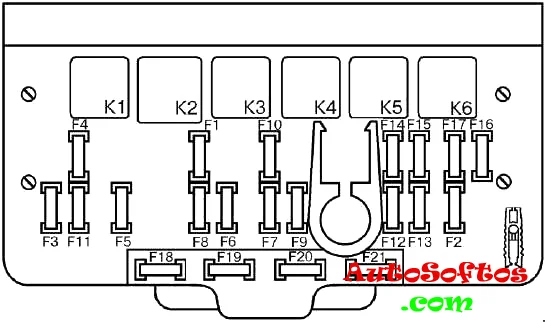

Вариант 1

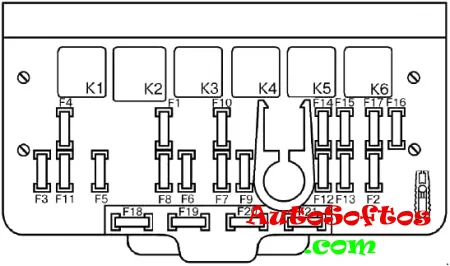

Схема

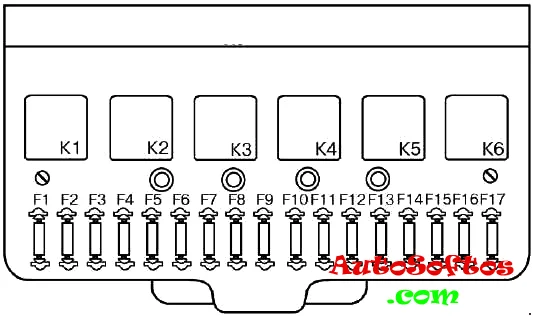

Вариант 2

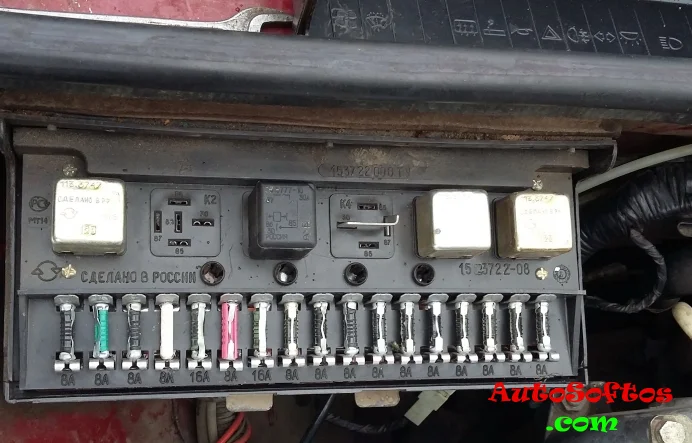

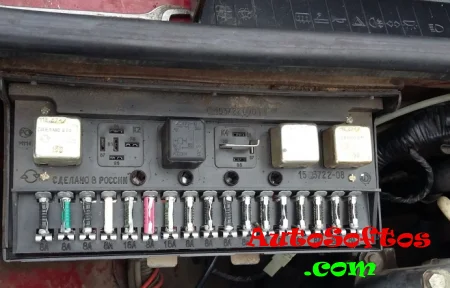

Устанавливался на автомобили ранних годов выпусков, тут предохранители имеют цилиндрический вид.

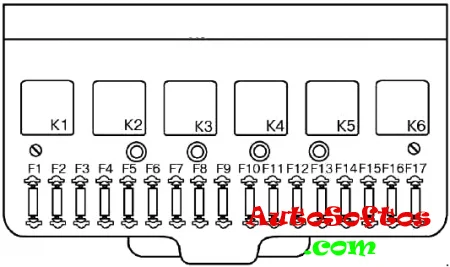

Схема





Описание

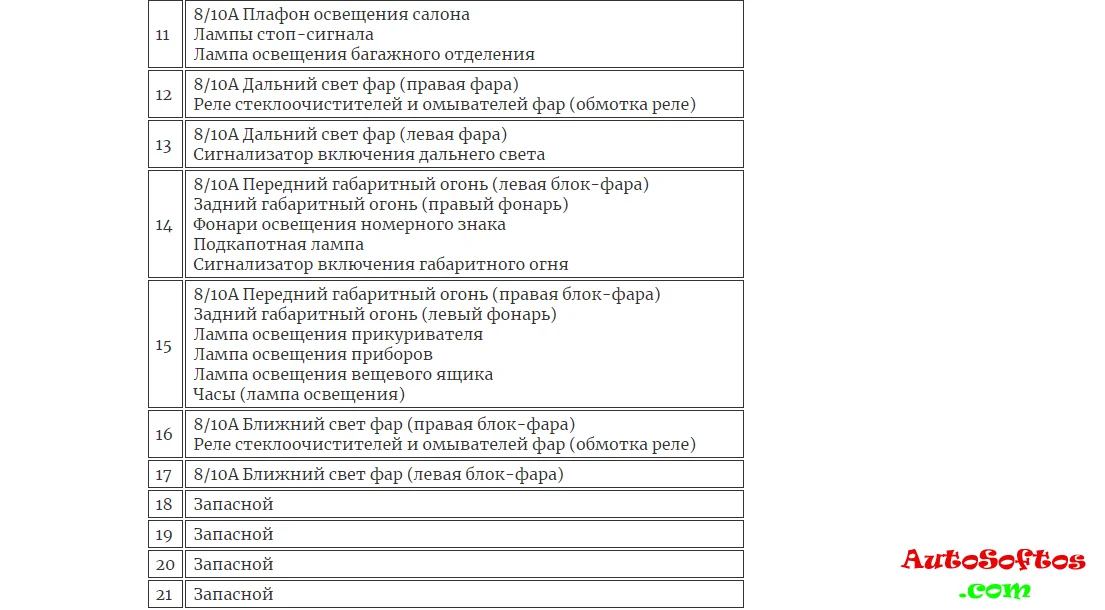

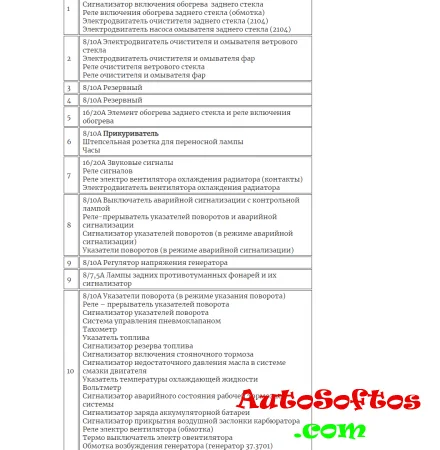

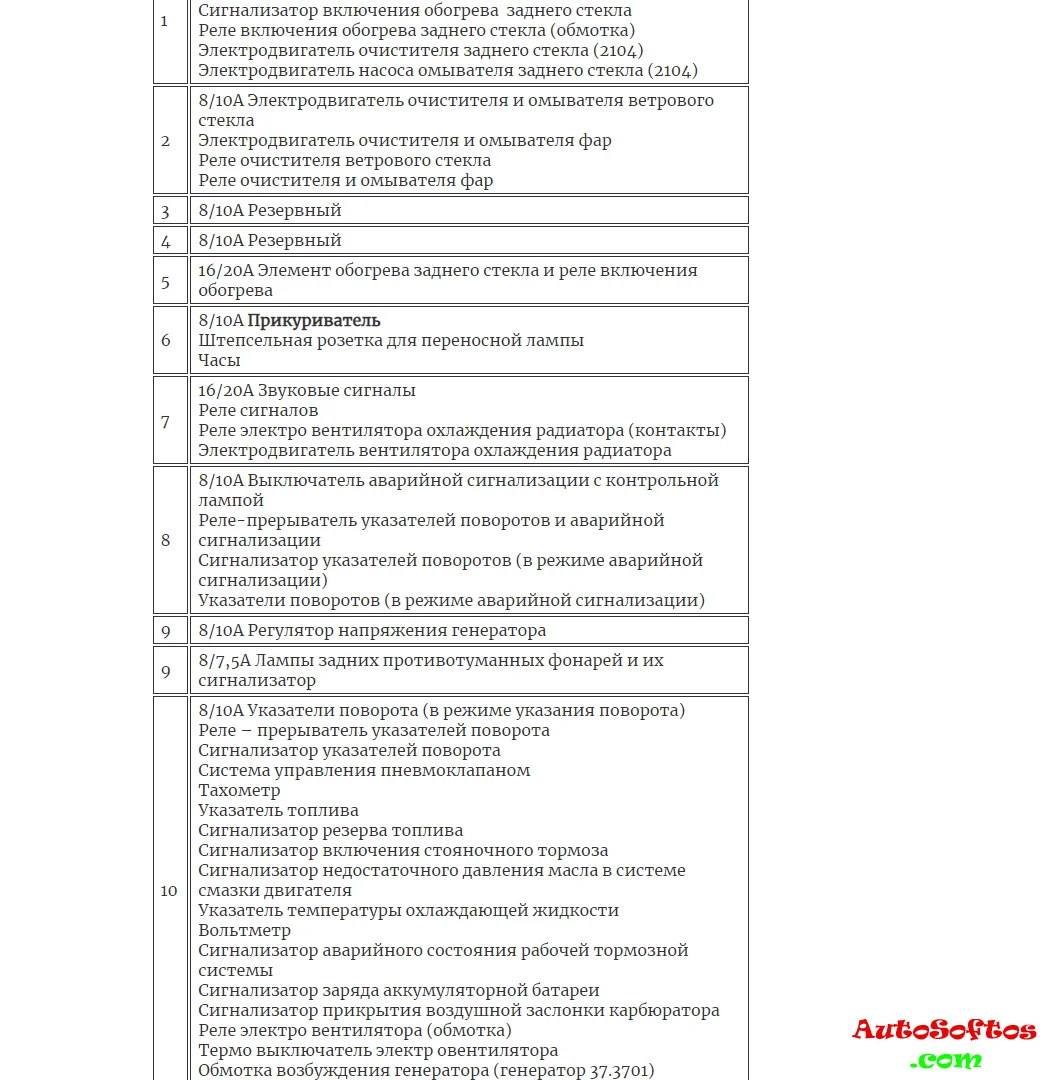

Предохранители





За прикуриватель отвечает предохранитель номер 6 на 8 либо 10А.

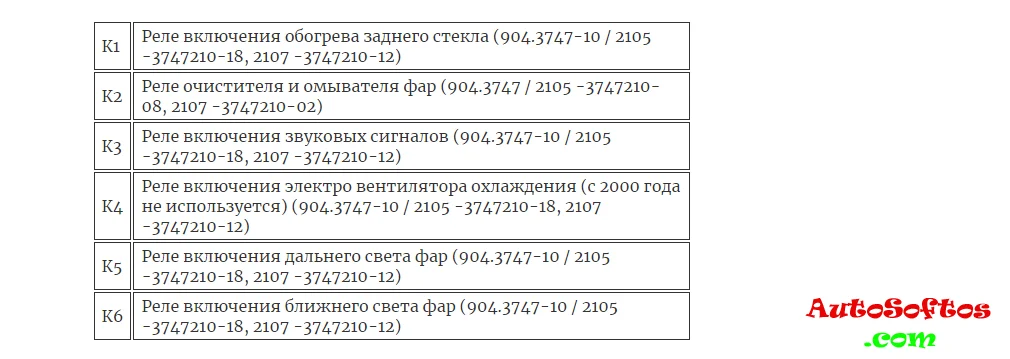

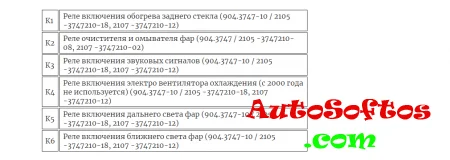

Реле

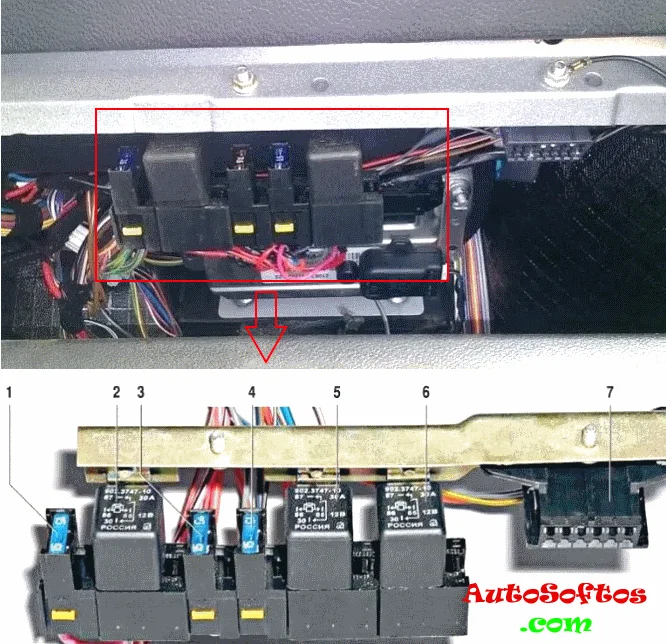

Дополнительный блок


Он устанавливается в инжекторных моделях под бардачком в салоне автомобиля.

Схема





Назначение



1. 15А Предохранитель главного реле
2. Главное реле
3. 15А Предохранитель цепи питания системы впрыска (вход не отключаемого напряжения)
4. 15А Предохранитель реле электро бензонасоса
5. Реле электро – бензонасоса
6. Реле электро – вентилятора системы охлаждения


Дополнительные элементы
Под капотом

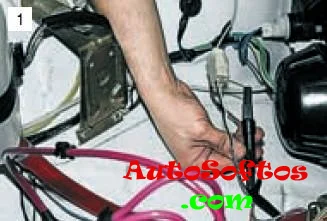

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они находятся на питающих проводах рядом с моторедукторами.

Предохранители Ваз 2107, 2105, 2104 и реле с описанием назначения и схемами блока

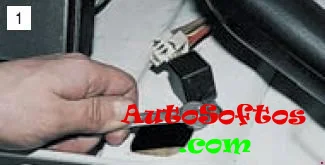

Реле включения стартера 113.3747 или 90.3747-10 расположен в моторном отсеке на правом брызговике.



В салоне

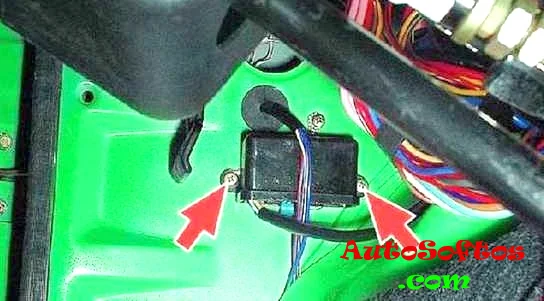

Реле очистителя ветрового стекла (РС-514) крепится под панель слева под обшивкой.

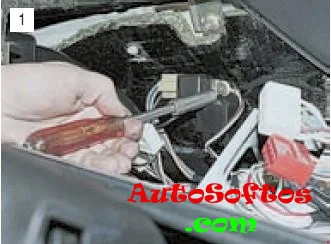

Реле зажигания и реле аварийной сигнализации и указателей поворота установлены на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

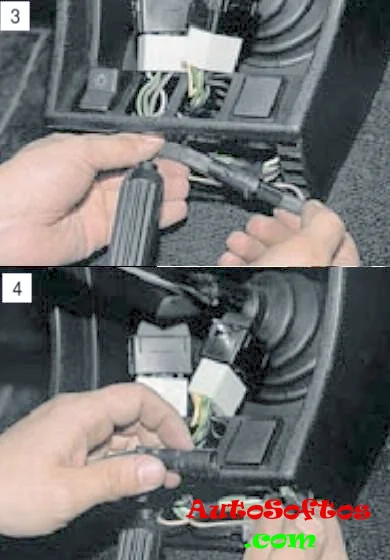

Предохранитель противотуманных фар расположены в отделение переключения передач, не далеко от радиоприемника.
