Предохранители Lada xray и реле со схемами блоков и обозначением

  • Разместил: klays067;
  • Прочитано: 15;
  • Дата: 28-06-2024, 10:21;
  • Сообщить о ошибке


Здесь вы найдете описание блоков предохранителей и реле Лада Х Рей. Мы так же покажем места расположения блоков, их фотографии и схемы. Отметим предохранитель отвечающий за прикуриватель.

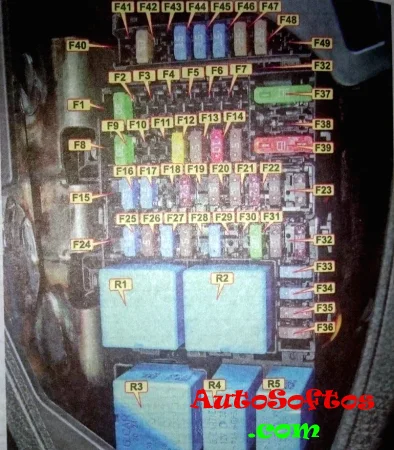

Блок в салоне



Он находится в торце приборной панели, за защитной крышкой.

Схема

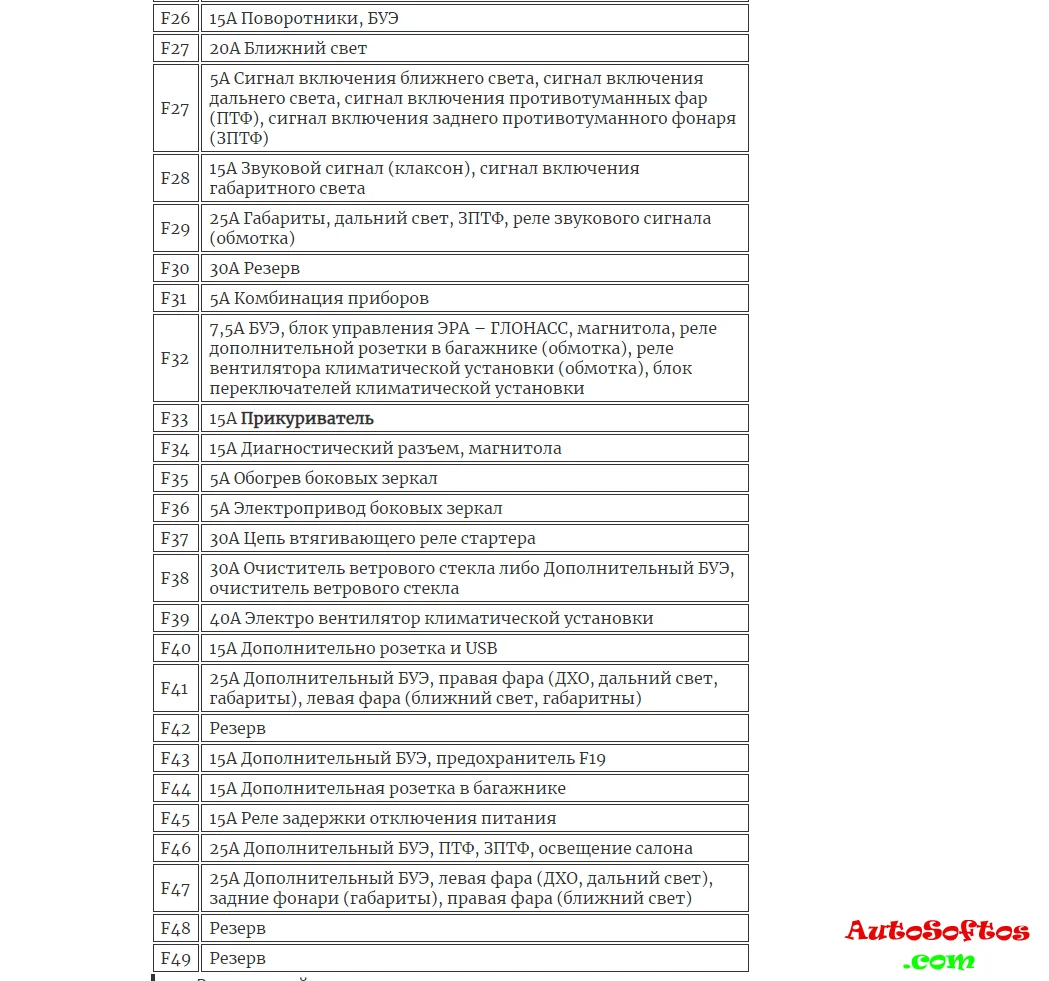

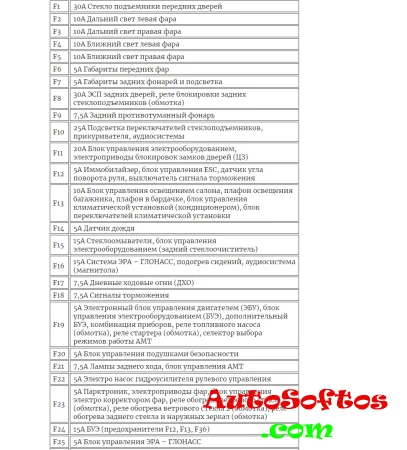

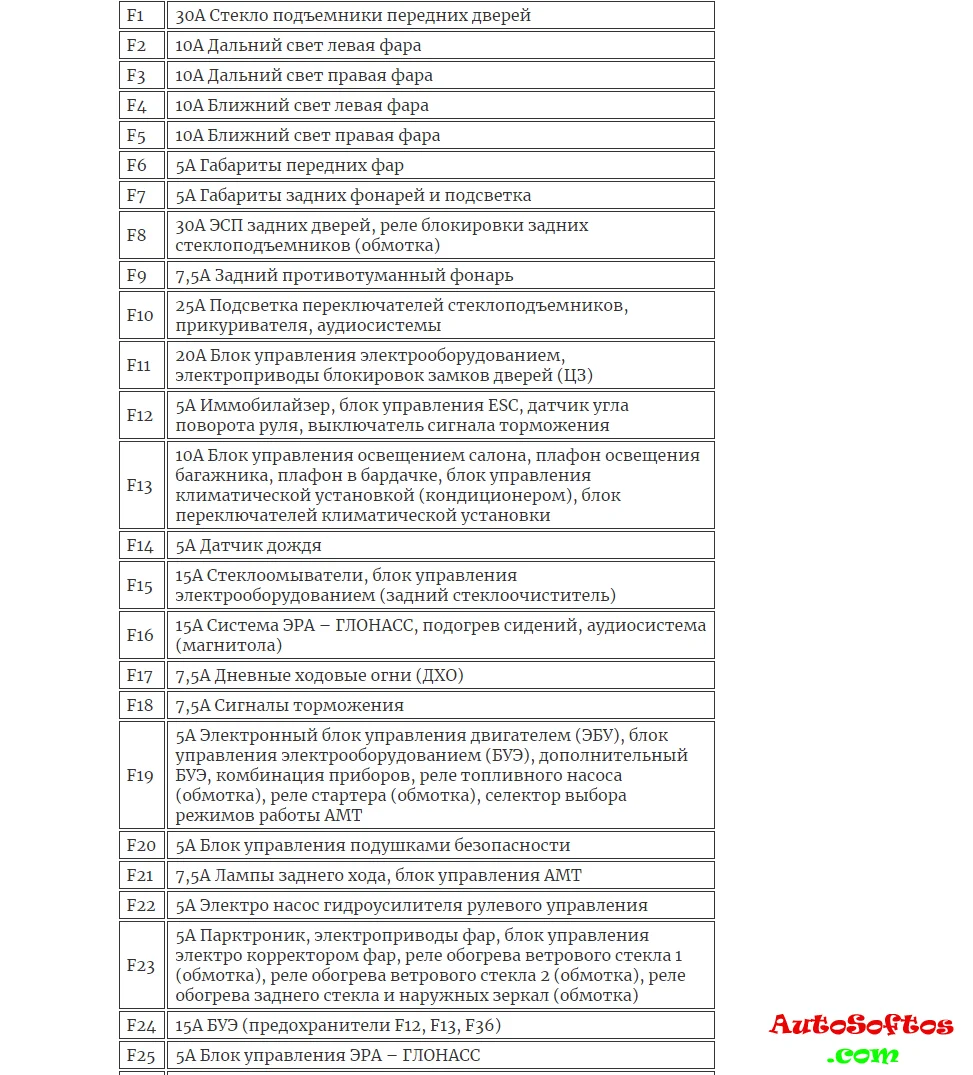

Описание предохранителей





За передний прикуриватель отвечает предохранитель номер 33 на 15А, а за дополнительные разъёмы номера 40 и 44.



Обозначение реле

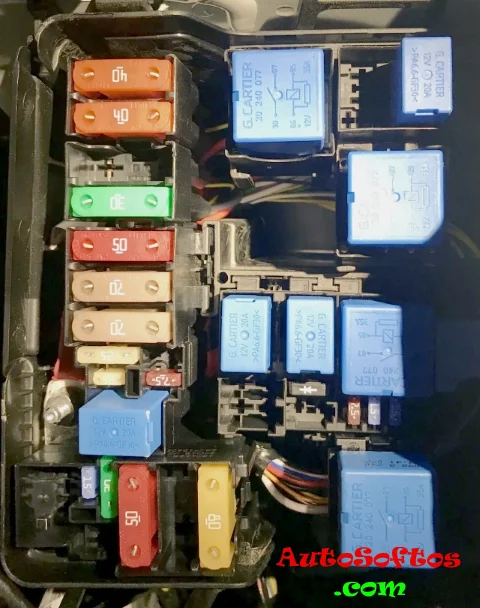

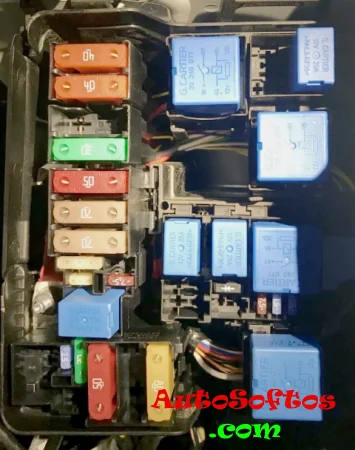

Блок под капотом



Расположен с левой стороны, рядом с аккумулятором, под защитной крышкой.

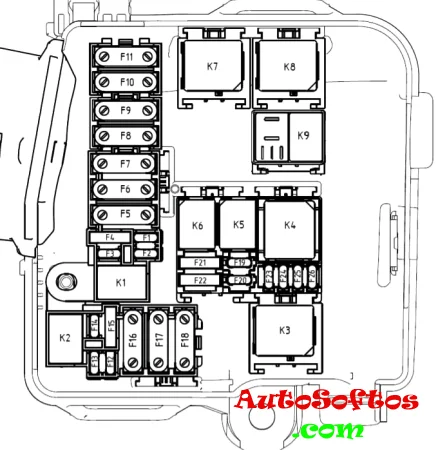

Схема

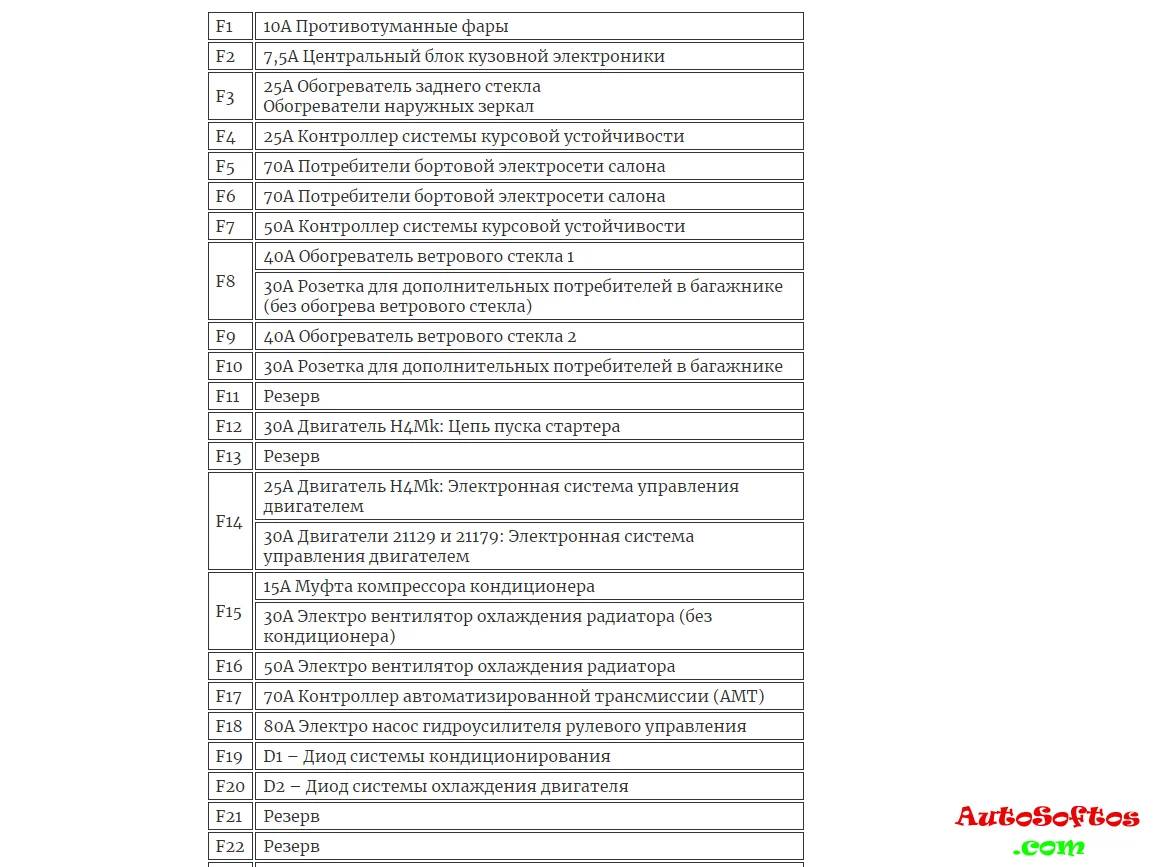

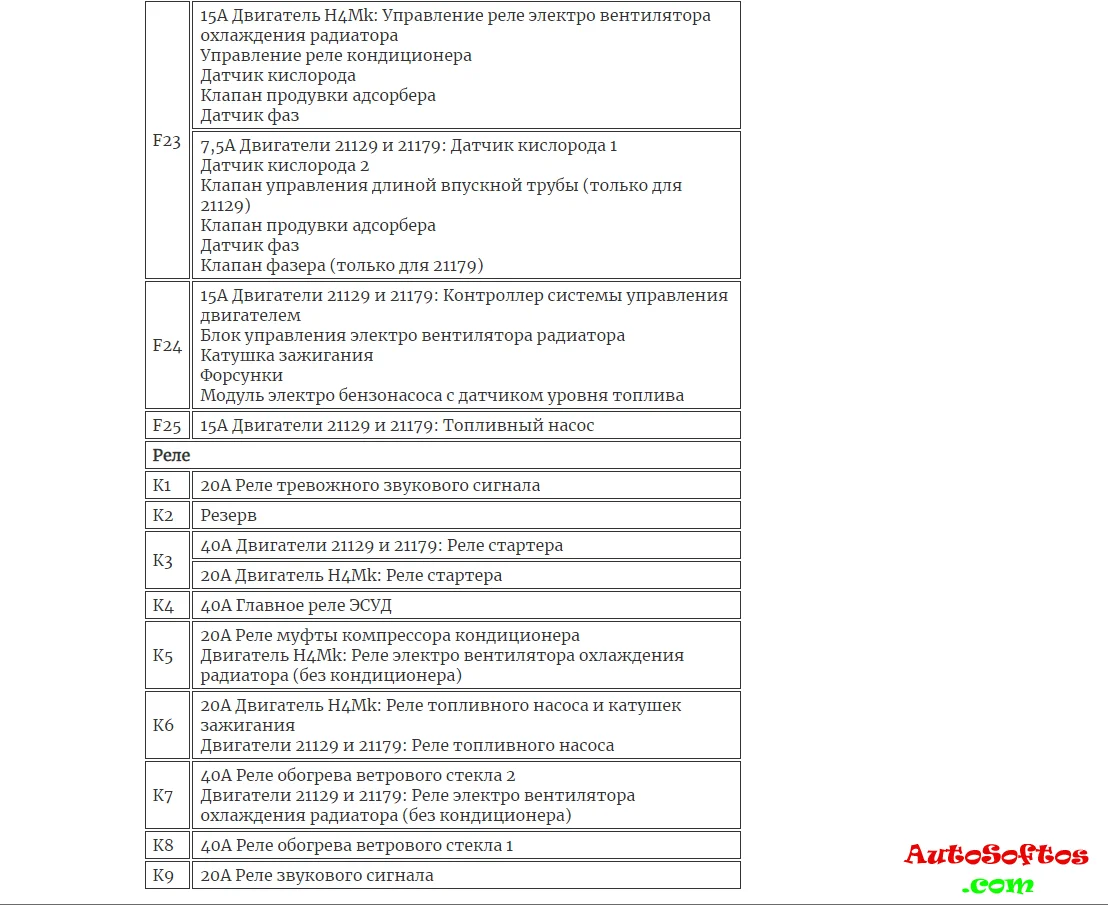

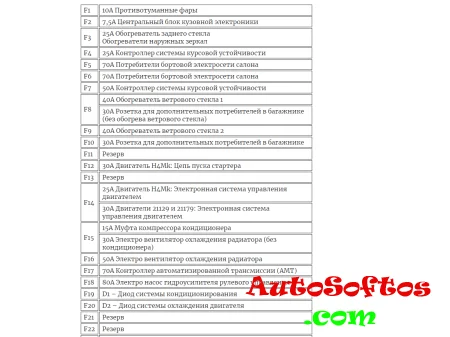

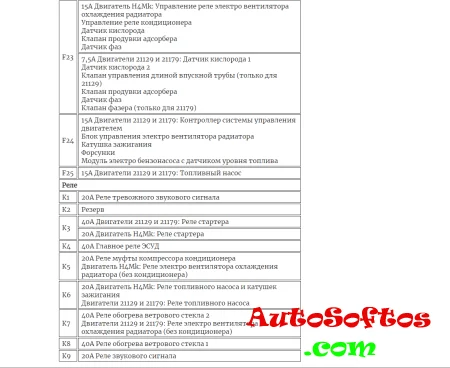

Назначение
