Предохранители Lada Largus и реле с назначением и схемами блоков

  • Разместил: klays067;
  • Прочитано: 19;
  • Дата: 29-06-2024, 04:43;
  • Сообщить о ошибке


Здесь вы найдете описание предохранителей и реле Лада Ларгус со схемами блоков и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

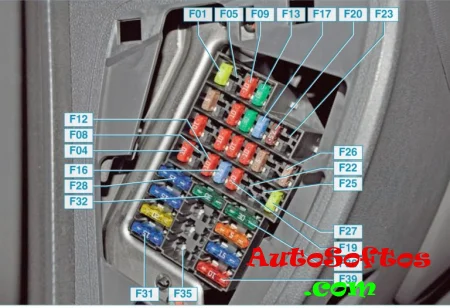

Блок в салоне



Он находится в левом торце приборной панели, со стороны водителя, за защитной крышкой.

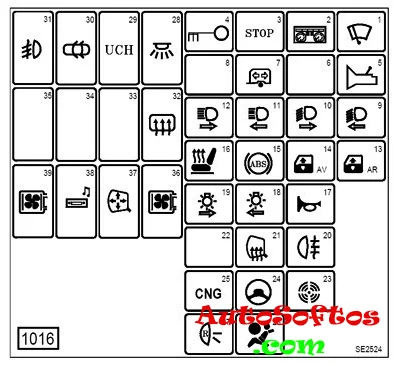

Схема

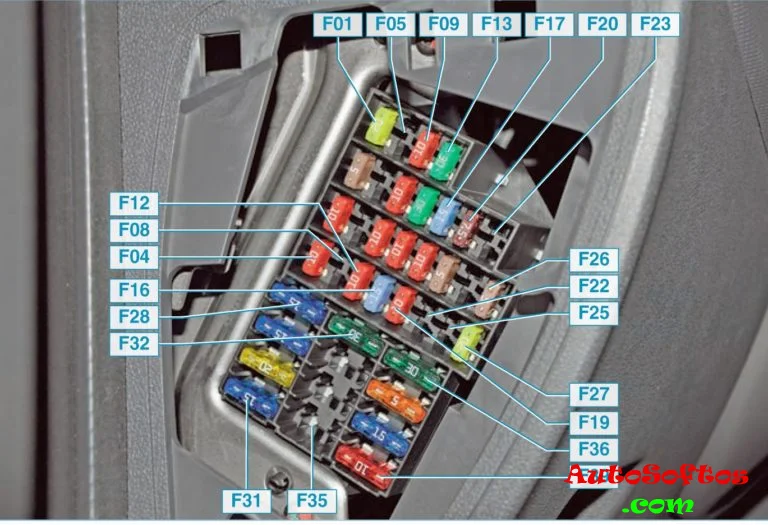

С обратной стороны защитной крышки, на некоторых моделях, будет нанесена актуальная схема назначения предохранителей.

Схема



Предохранители Lada Largus и реле с назначением и схемами блоков

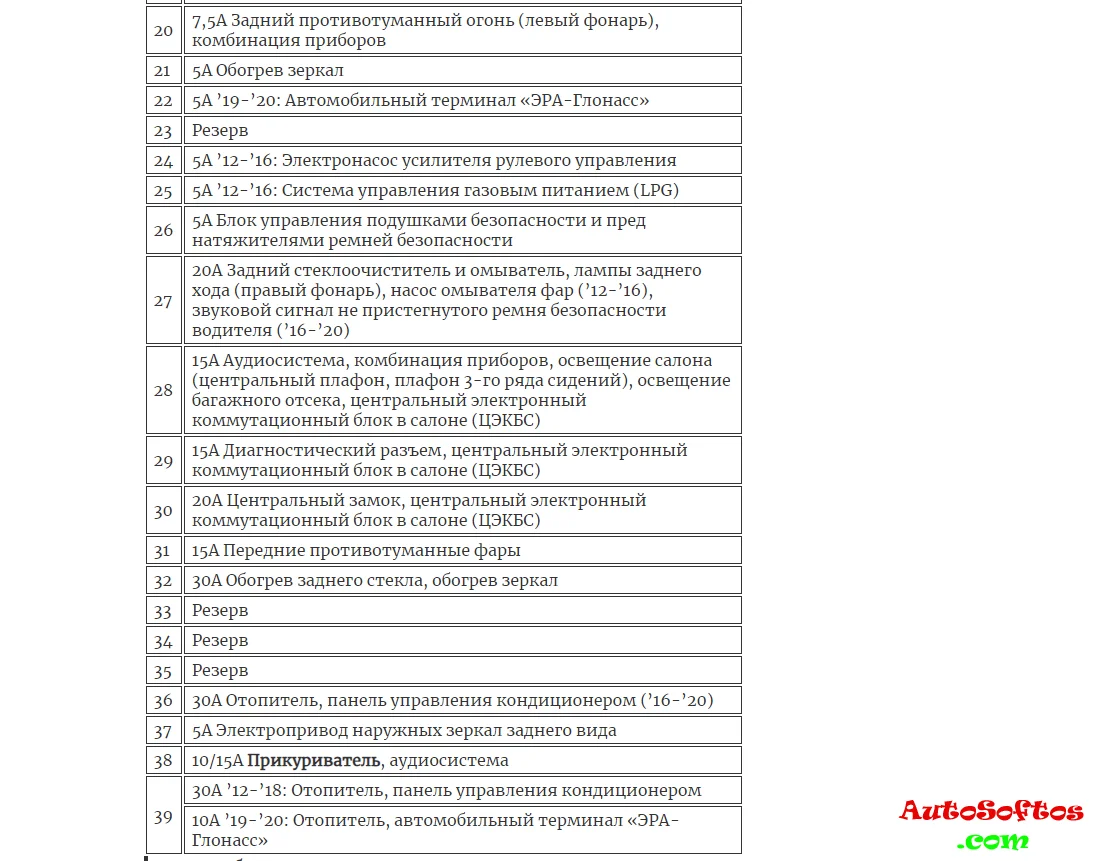

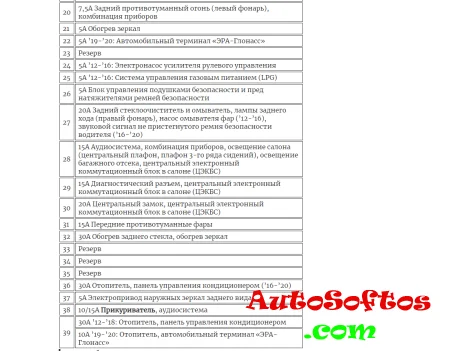

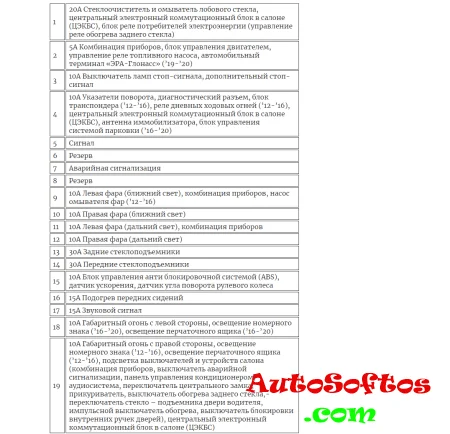

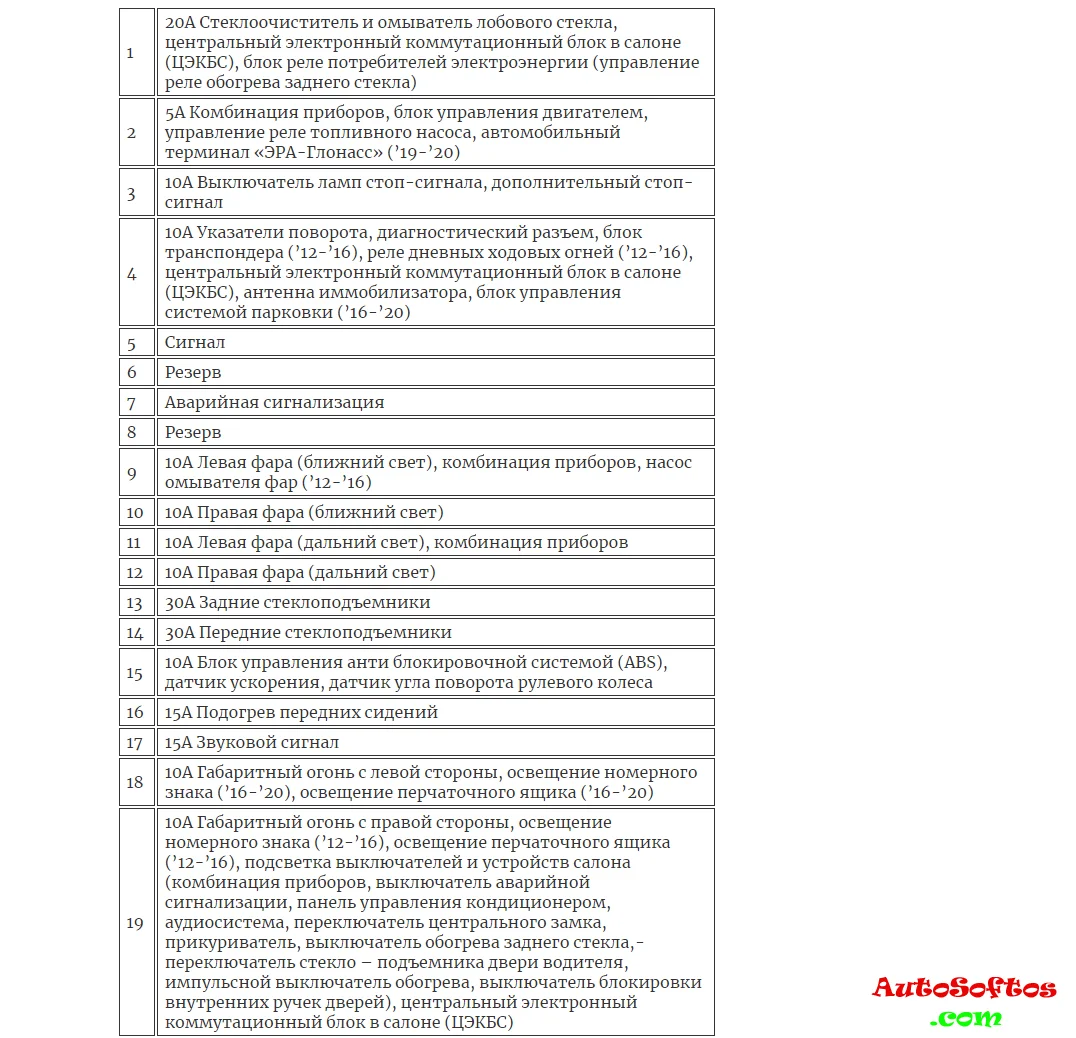

Описание





За работу прикуривателя отвечает предохранитель номер 38.



Отдельно, за блоком предохранителей, под панелью находится реле обогрева заднего стекла (40А).

Блок под капотом



Он расположен с левой стороны подкапотного пространства рядом с аккумулятором и закрыт защитной крышкой.

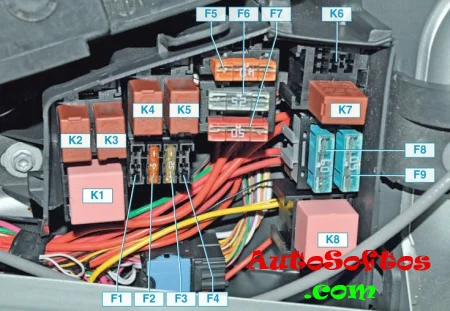

Вариант 1



Схема

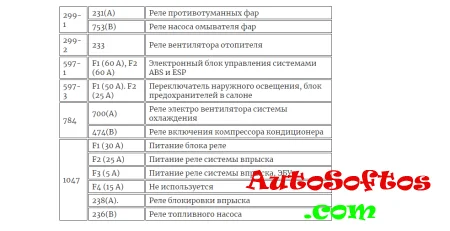

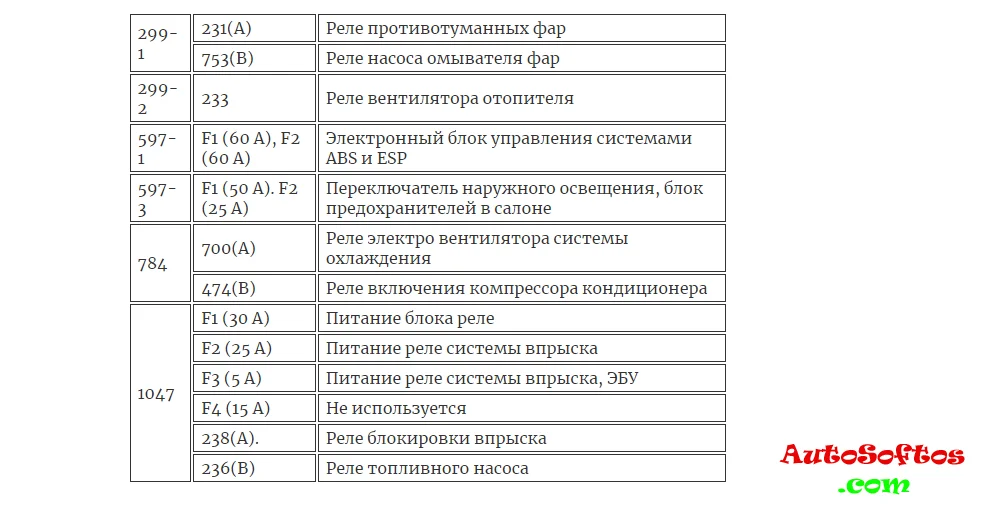

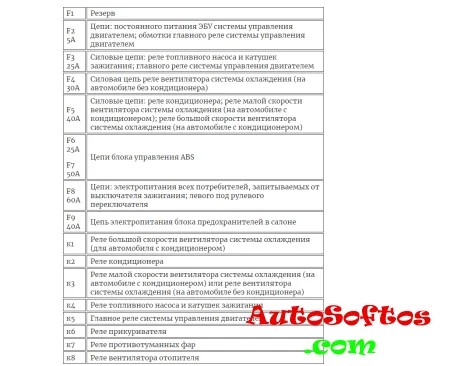

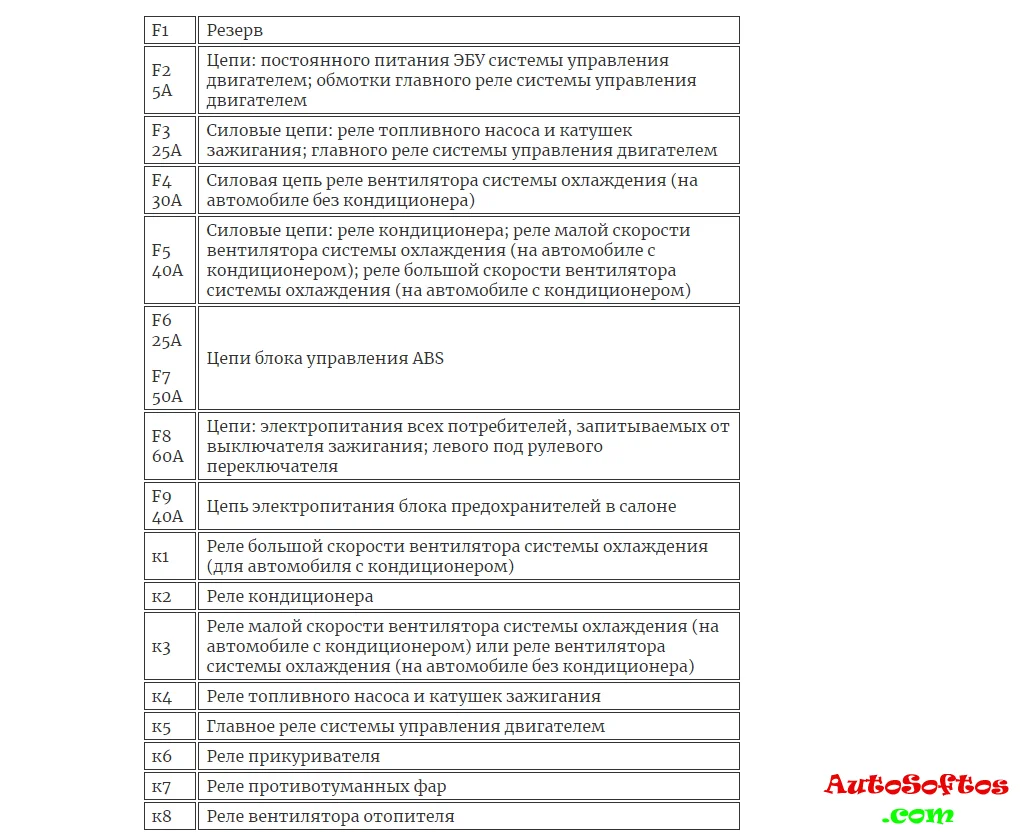

Назначение

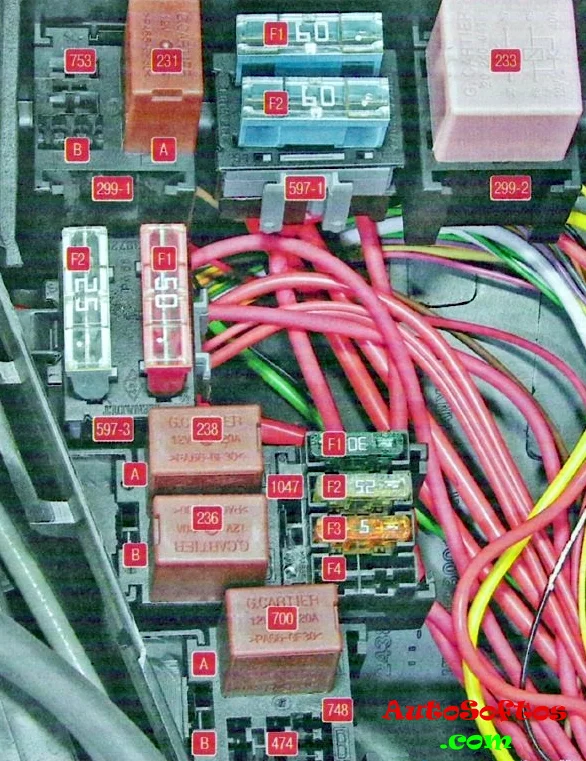

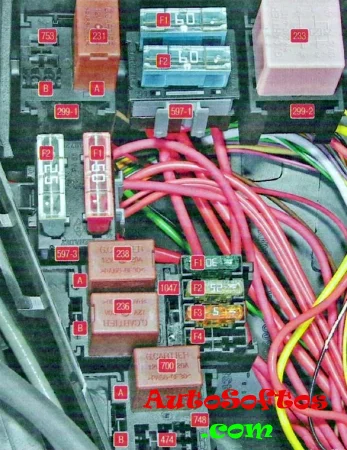

Вариант 2



Схема

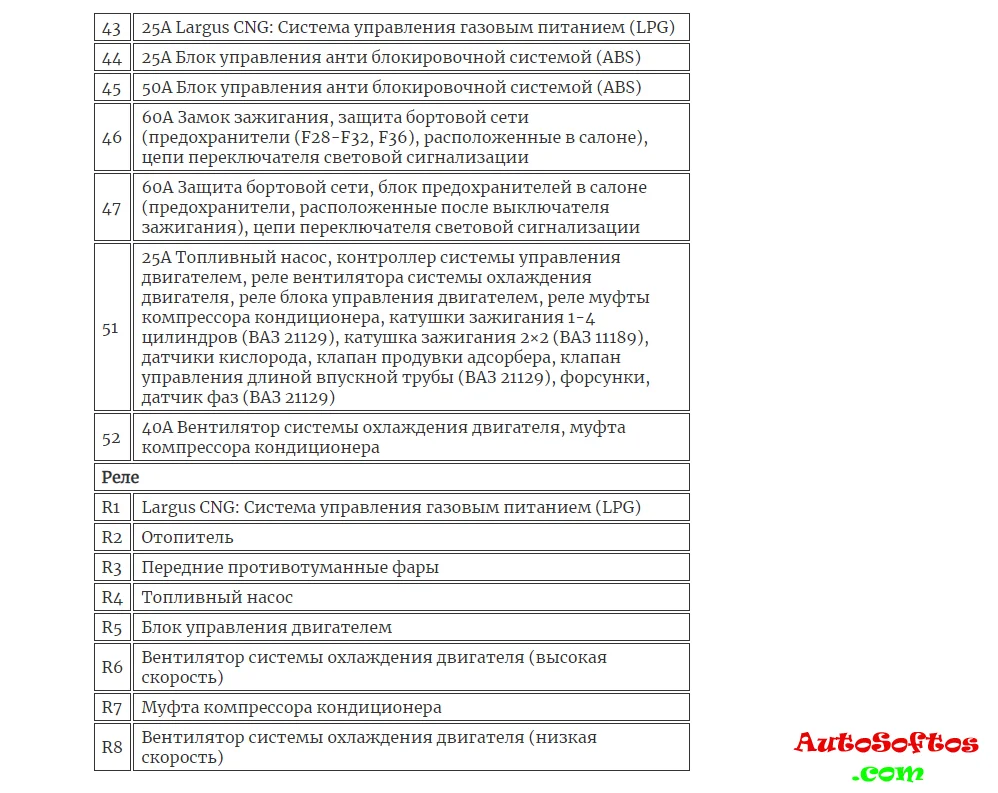

Обозначение

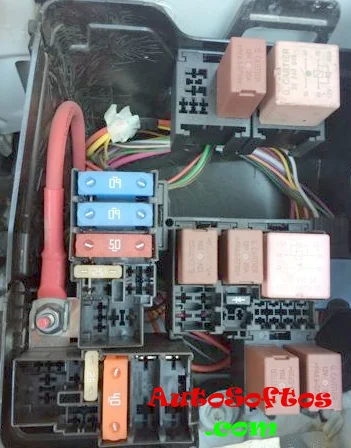

Вариант 3

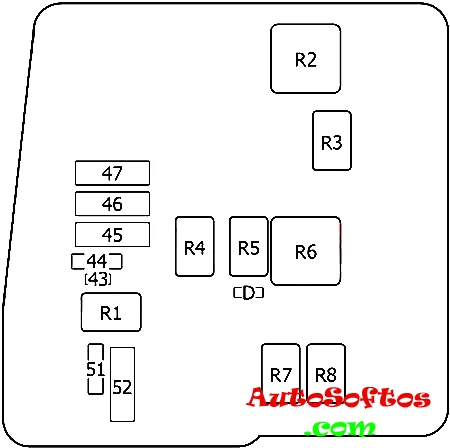

Схема

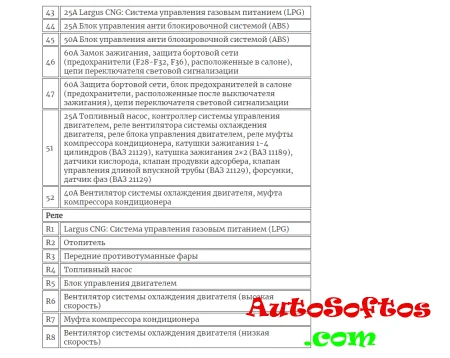

Расшифровка
