Предохранители Lada Granta и реле с описанием назначения и схем блоков

  • Разместил: klays067;
  • Прочитано: 17;
  • Дата: 6-07-2024, 04:21;
  • Сообщить о ошибке


Здесь вы найдет описание предохранителей и реле Лада Гранта со схемами блоков и их фотографиями для двух поколений. Выделим предохранитель отвечающий за прикуриватель.

Блок в салоне

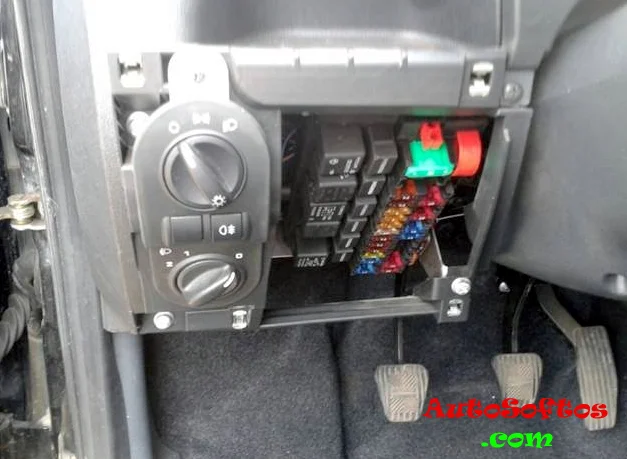

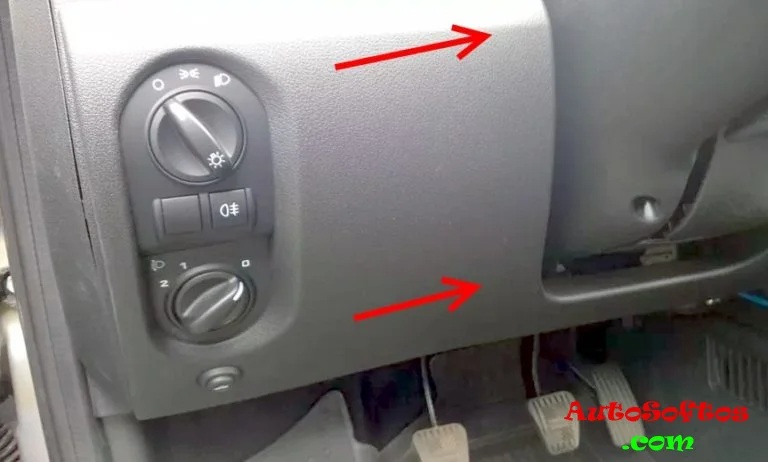

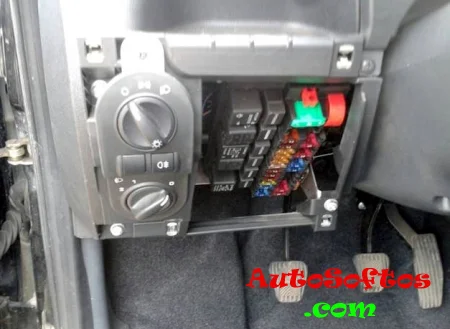

Основной блок предохранителей и реле находится в салоне, под панелью приборов со стороны водителя, за защитной крышкой.

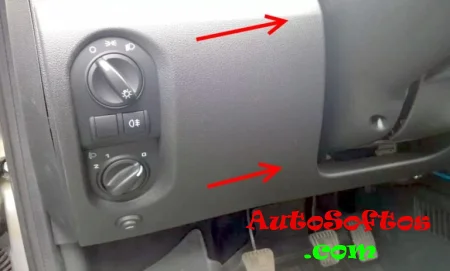

Для того что бы её снять надо потянуть за её края.

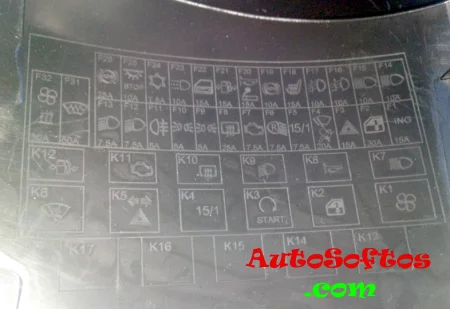

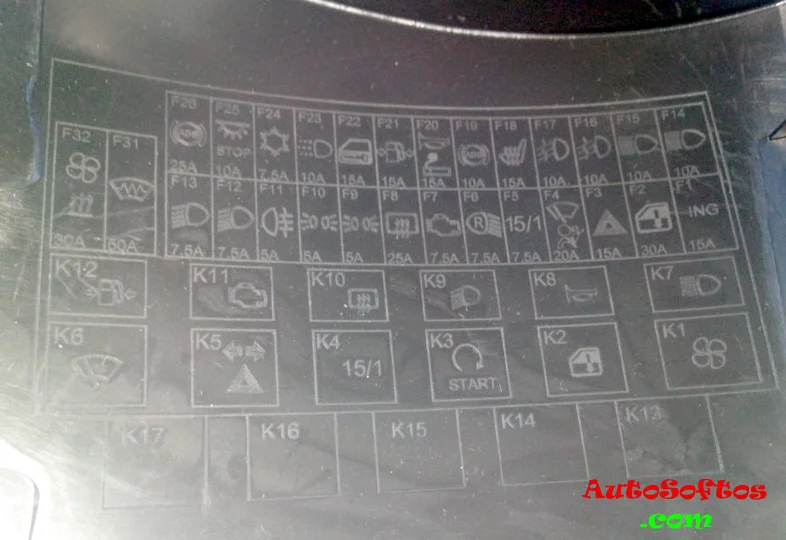

На обратной стороне которой должна быть нанесен актуальная схема для Вашей модели Гранта.

Схемы

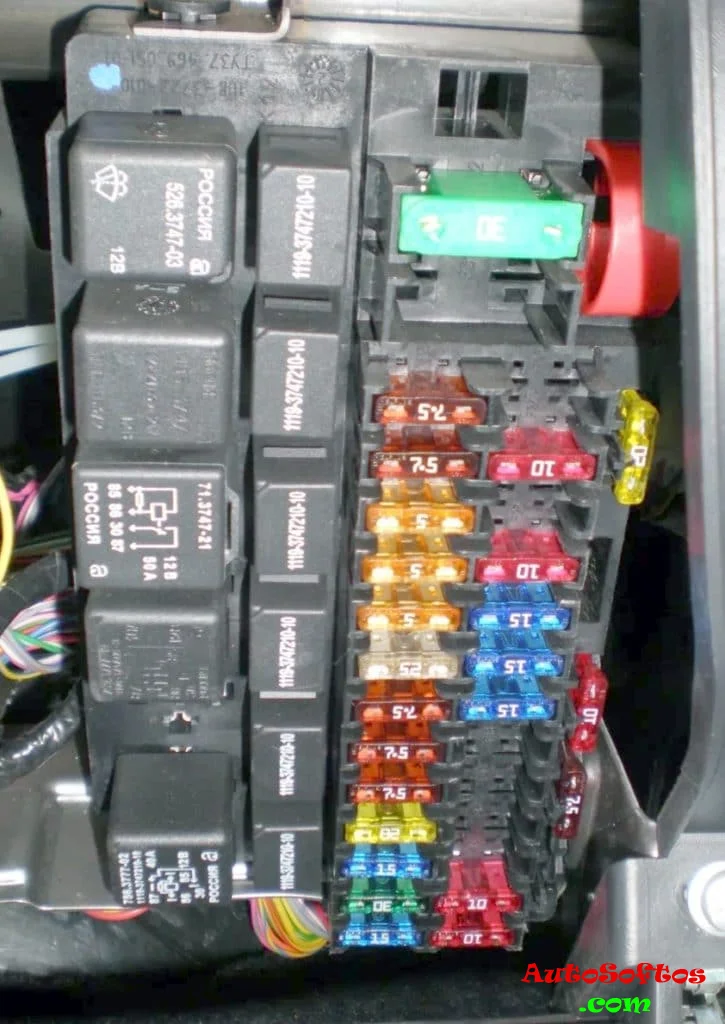

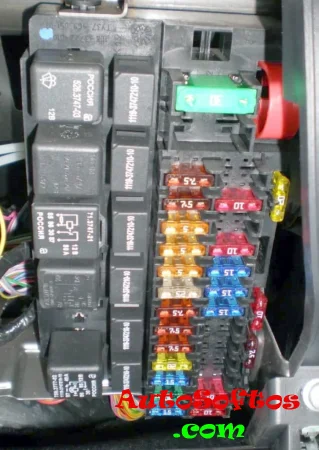

Вариант 1

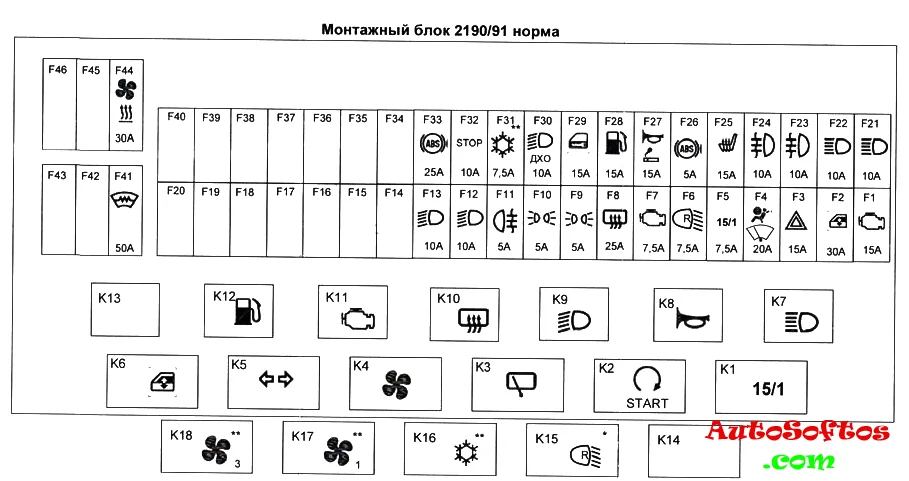

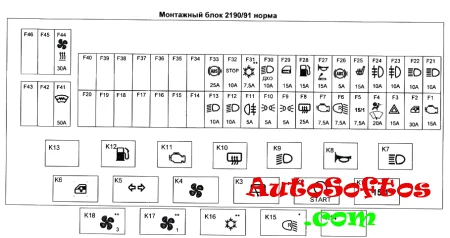

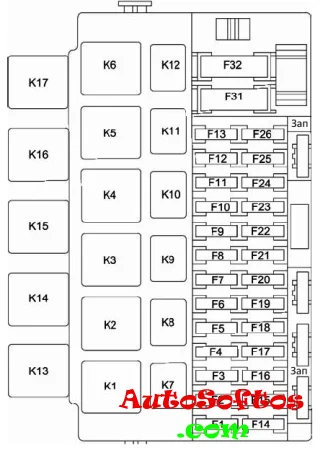

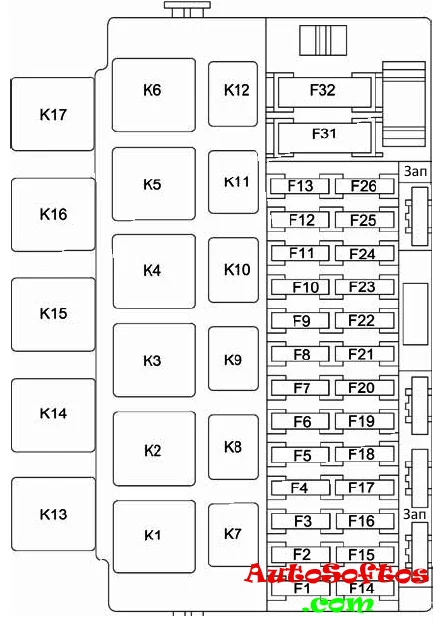

Схема

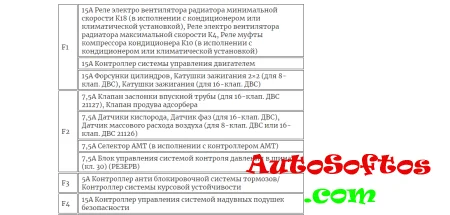

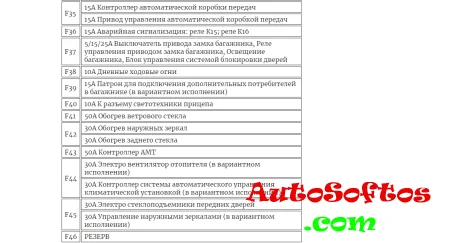

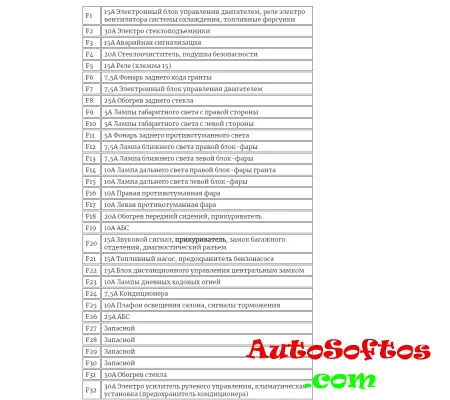

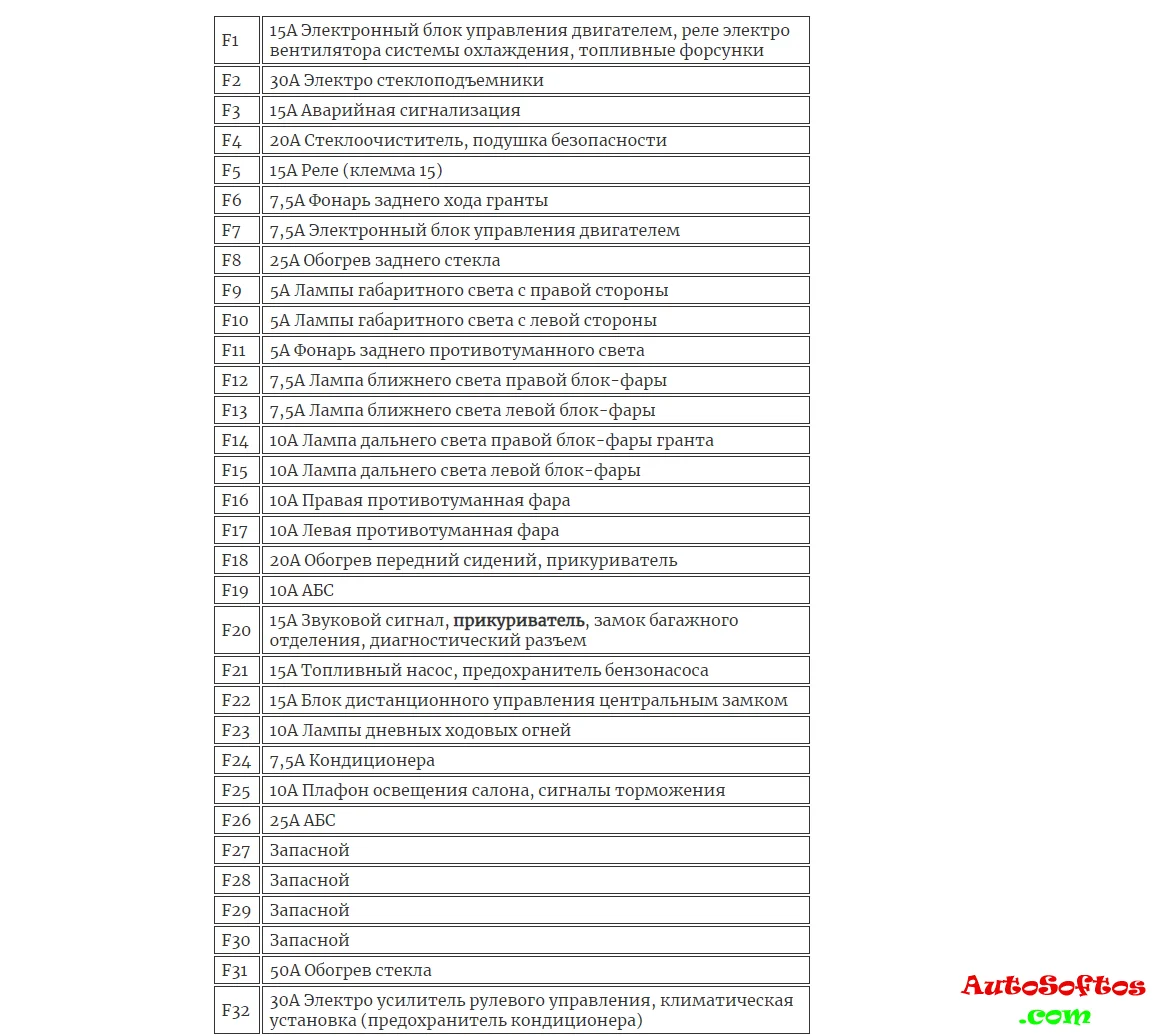

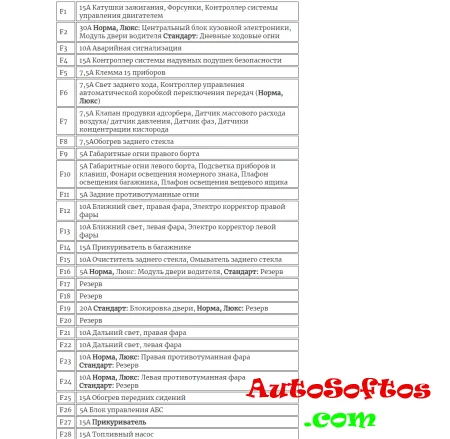

Описание предохранителей




За работу прикуривателя отвечает предохранитель номер 20 на 15А.

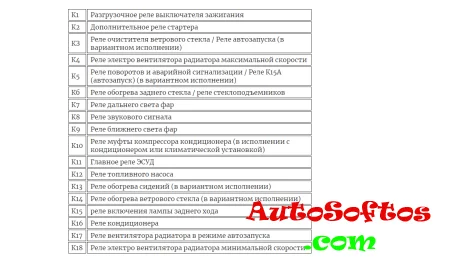

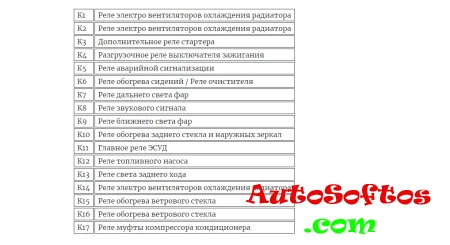

Назначение реле

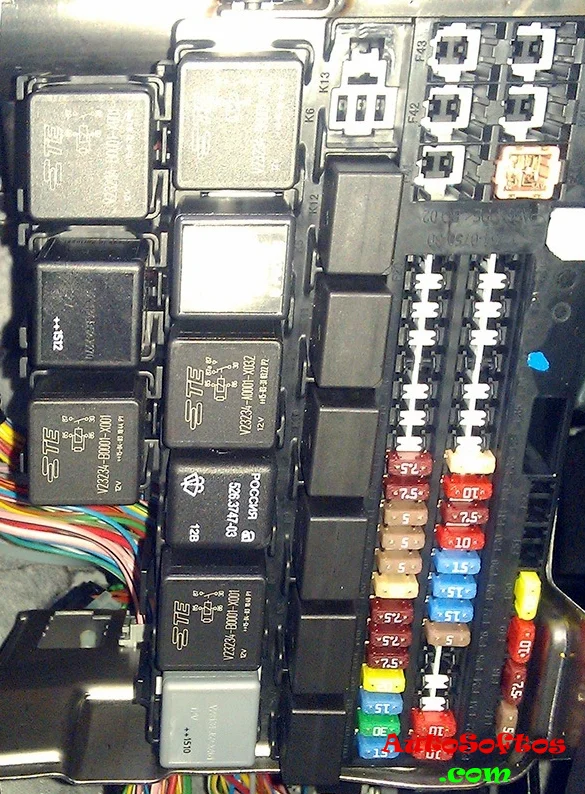

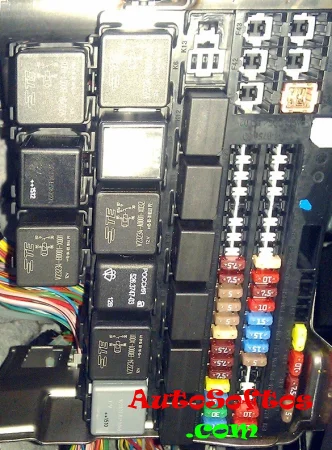

Вариант 2

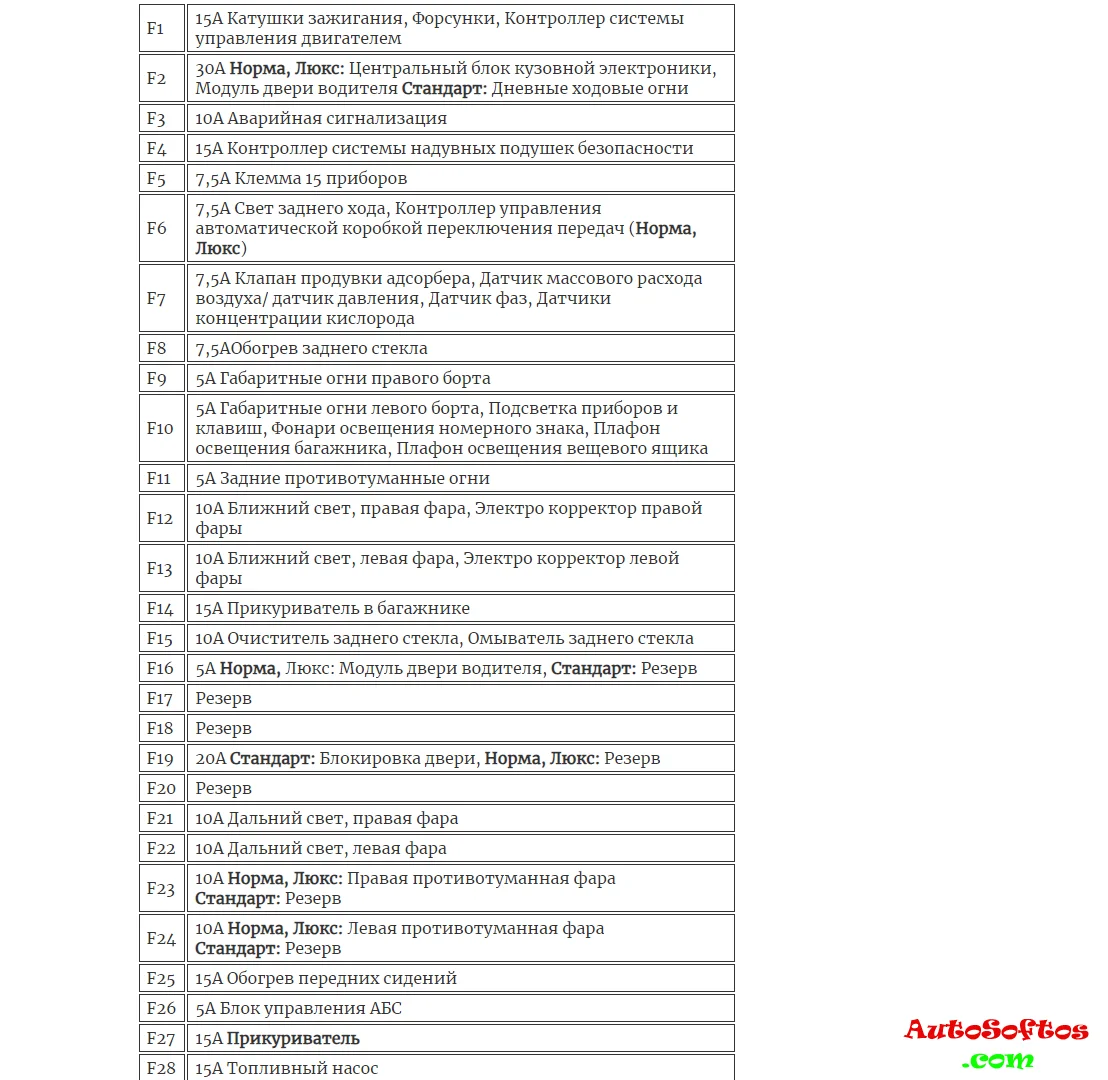

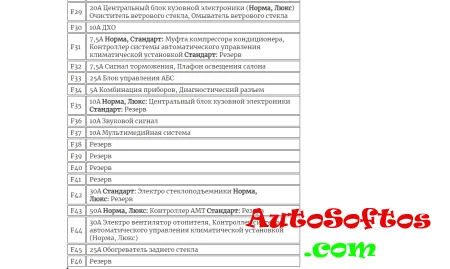

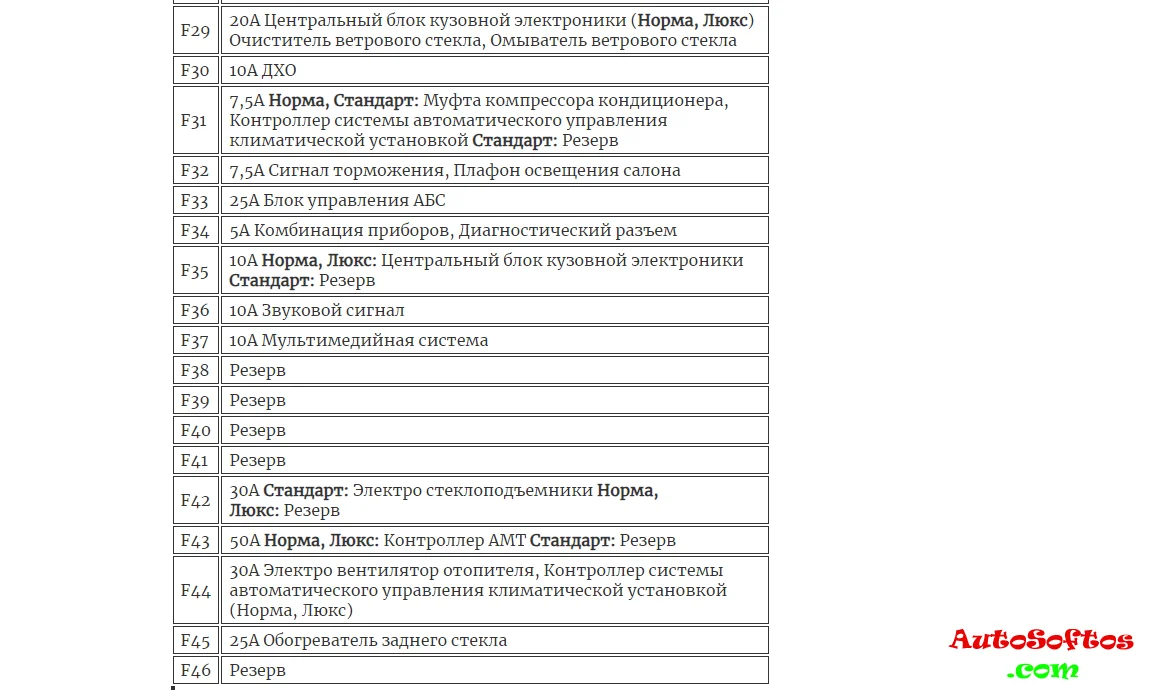

Описание





За прикуриватель отвечает предохранитель номер 27 на 15А.

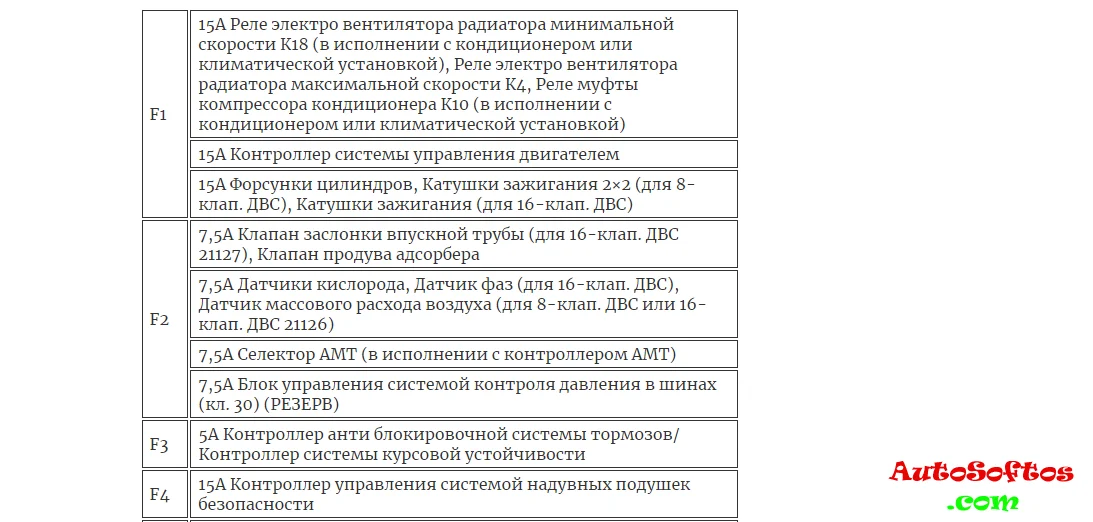

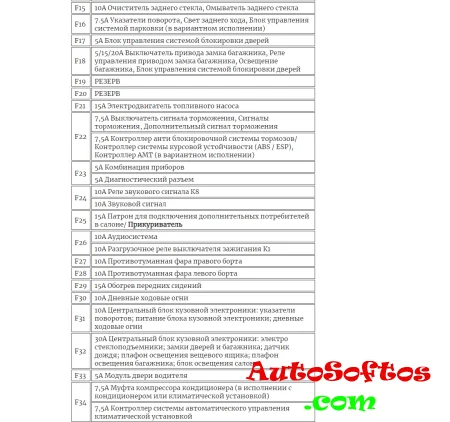

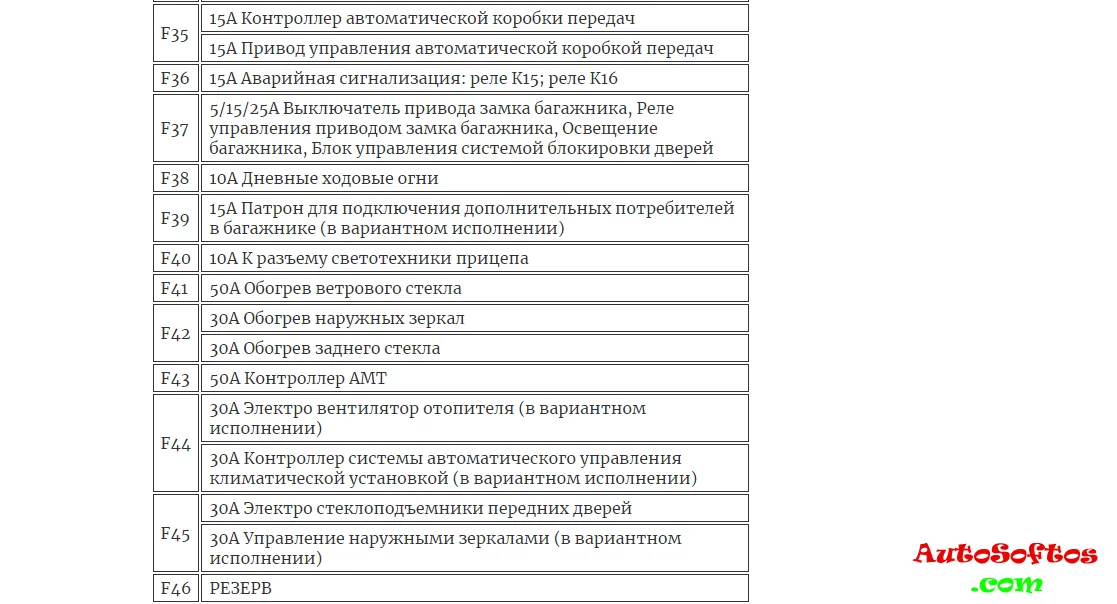

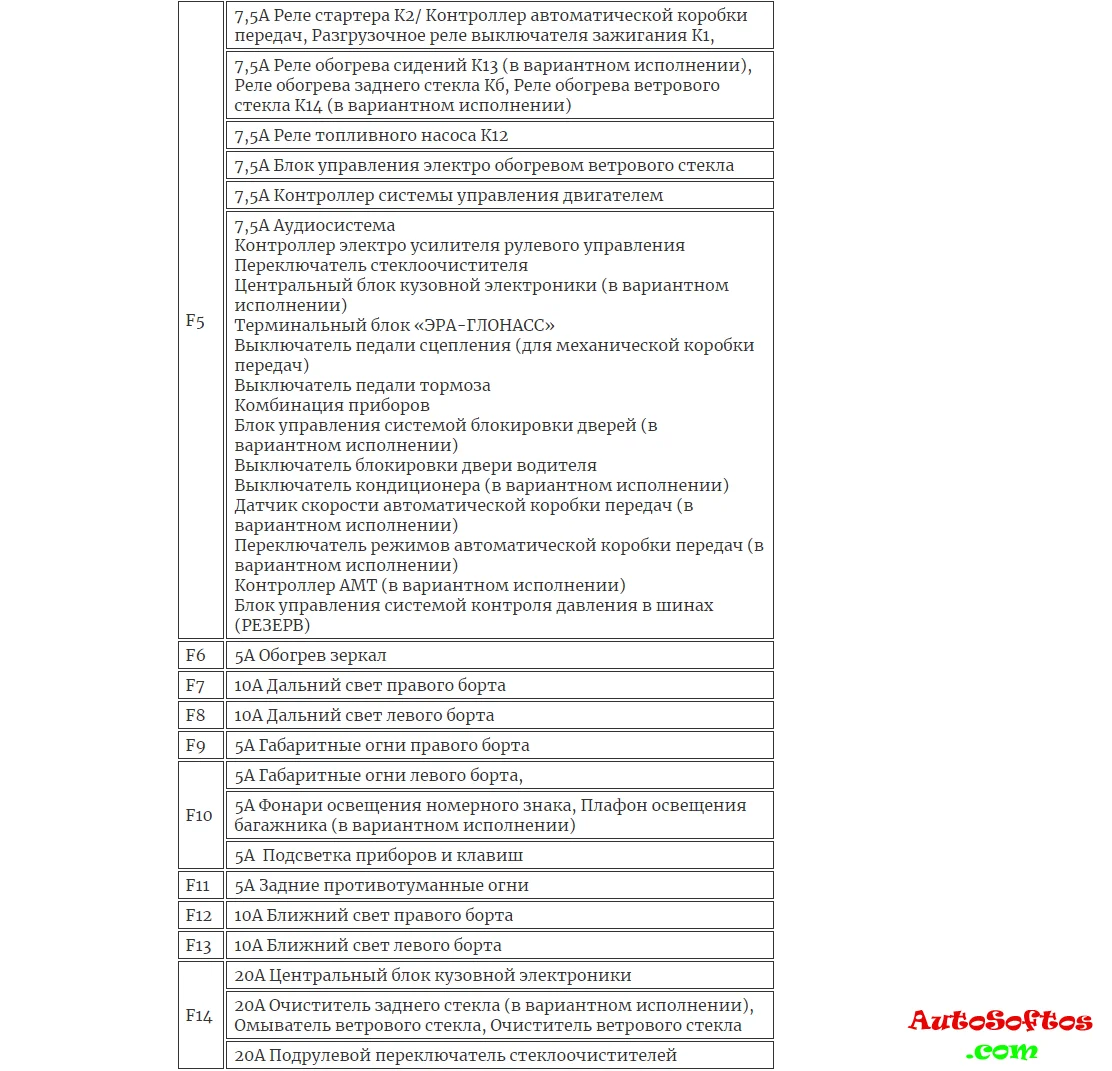

Подробное обозначение предохранителей для моделей с 2019 года







За прикуриватель отвечает предохранитель номер 25 на 15А.

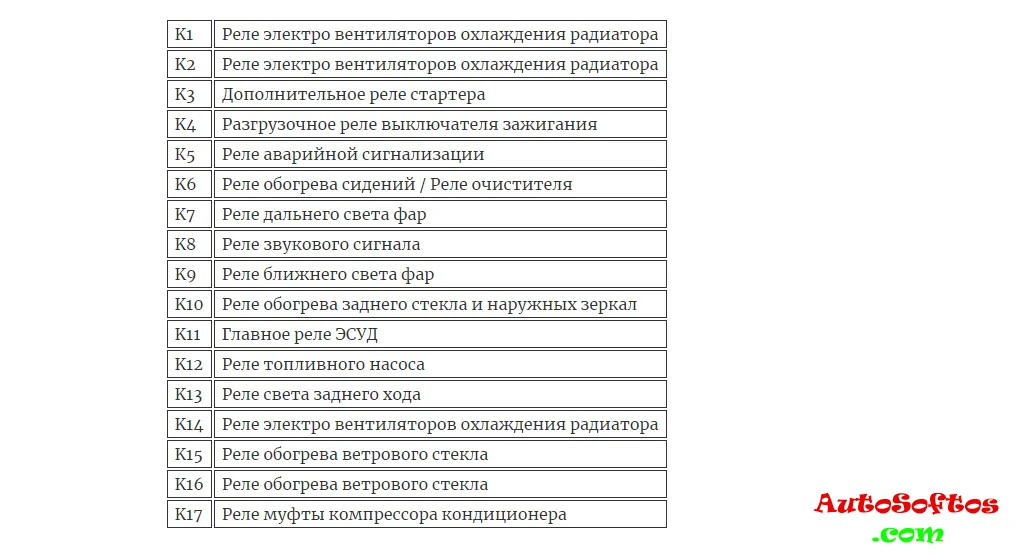

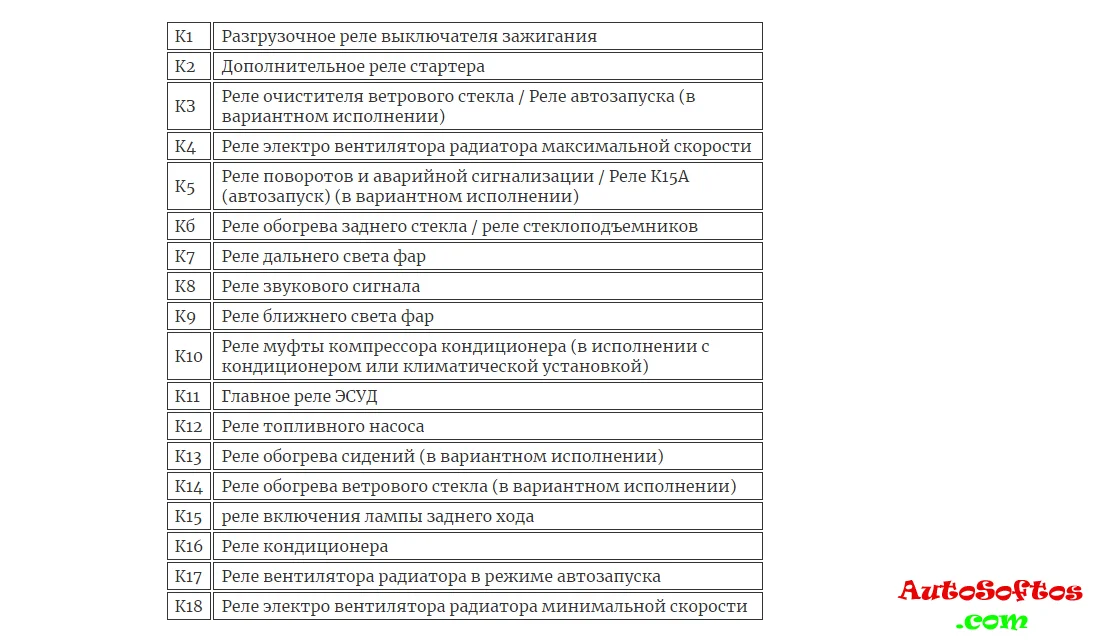

Расшифровка реле

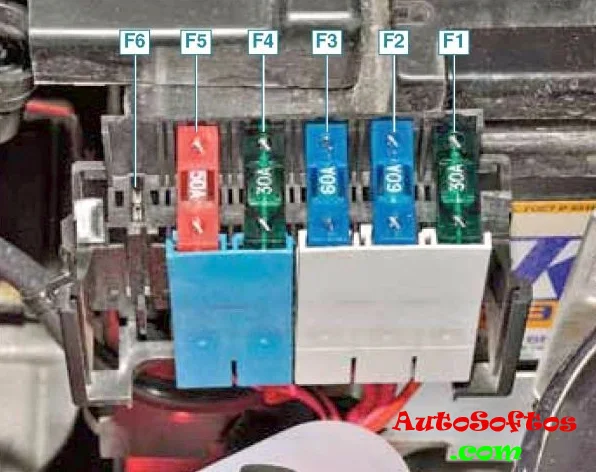

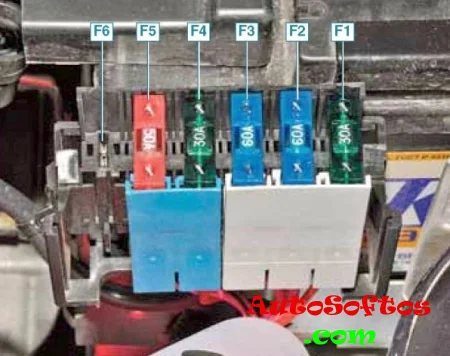

Блок под капотом



Он расположен рядом с аккумуляторной батареей.



Описание



Вариант 1



1. 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне 50А Обогреватель ветрового стекла
2. 60А Генератор
3. 60А Генератор
4. 30/40А Вентилятор отопителя (предохранитель печки гранты)
5. 50А Электромеханический усилитель рулевого управления
6. 60А Блок АБС


Вариант 2



1. 60А Генератор
2. 60А Генератор
3. 30/40А Электровентилятор охлаждения радиатора
4. 40А АБС / ESP
5. 25A ABS / ESP
6. 50A Контроллер электро усилителя рулевого управления


Вариант 3



1. 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
2. 60А Генератор
3. 60А Генератор
4. 30А Вентилятор отопителя (предохранитель печки гранты)
5. 50А Электроусилитель рулевого управления
