Предохранители Lexus LX 450 и реле с описанием и схемами блоков

  • Разместил: klays067;
  • Прочитано: 12;
  • Дата: 7-07-2024, 15:46;
  • Сообщить о ошибке


Здесь вы найдёте описание предохранителей и реле Лексус ЛХ 450 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Блоки в салоне

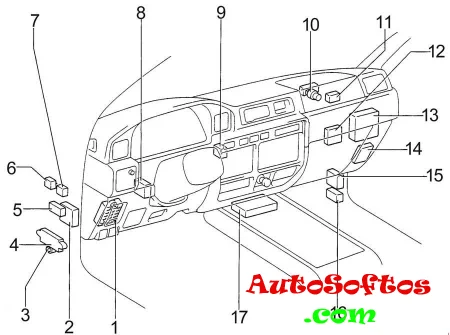

Расположение





Описание



1. Блок предохранителей
2. ЭБУ АБС
3. Реле размыкания цепи
4. Блок реле
5. Реле управления блокировкой центрального дифференциала
6. Реле предупреждения о не пристегнутом ремне безопасности
7. Реле фиксатора света
8. ЭБУ круиз-контроля
9. Усилитель системы кондиционирования воздуха
10. Температура охлаждающей жидкости двигателя. Cut реле
11. Реле контроля скорости вентилятора
12. Усилитель кондиционера
13. Модуль управления двигателем
14. Стерео компонентный усилитель
15. ЭБУ блокировки дифференциала
16. Реле света цилиндра зажигания
17. Сборка датчика подушки безопасности

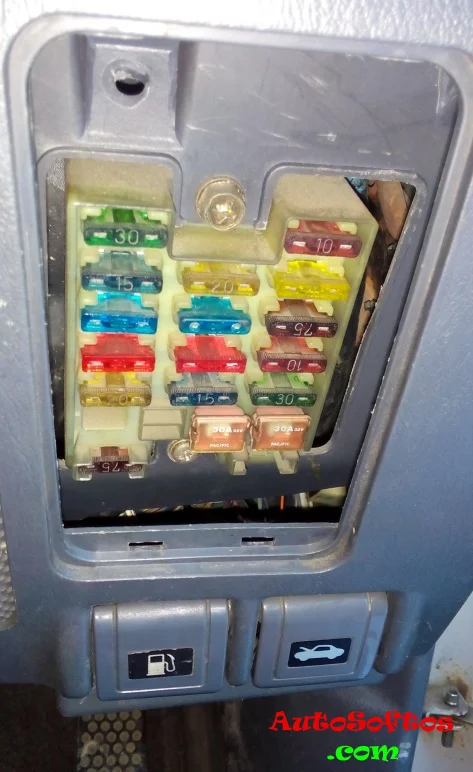

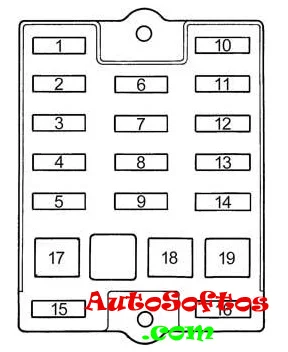

Блок предохранителей



Он находится в нижней части панели приборов за защитной крышкой.



Схема



Предохранители Lexus LX 450 и реле с описанием и схемами блоков

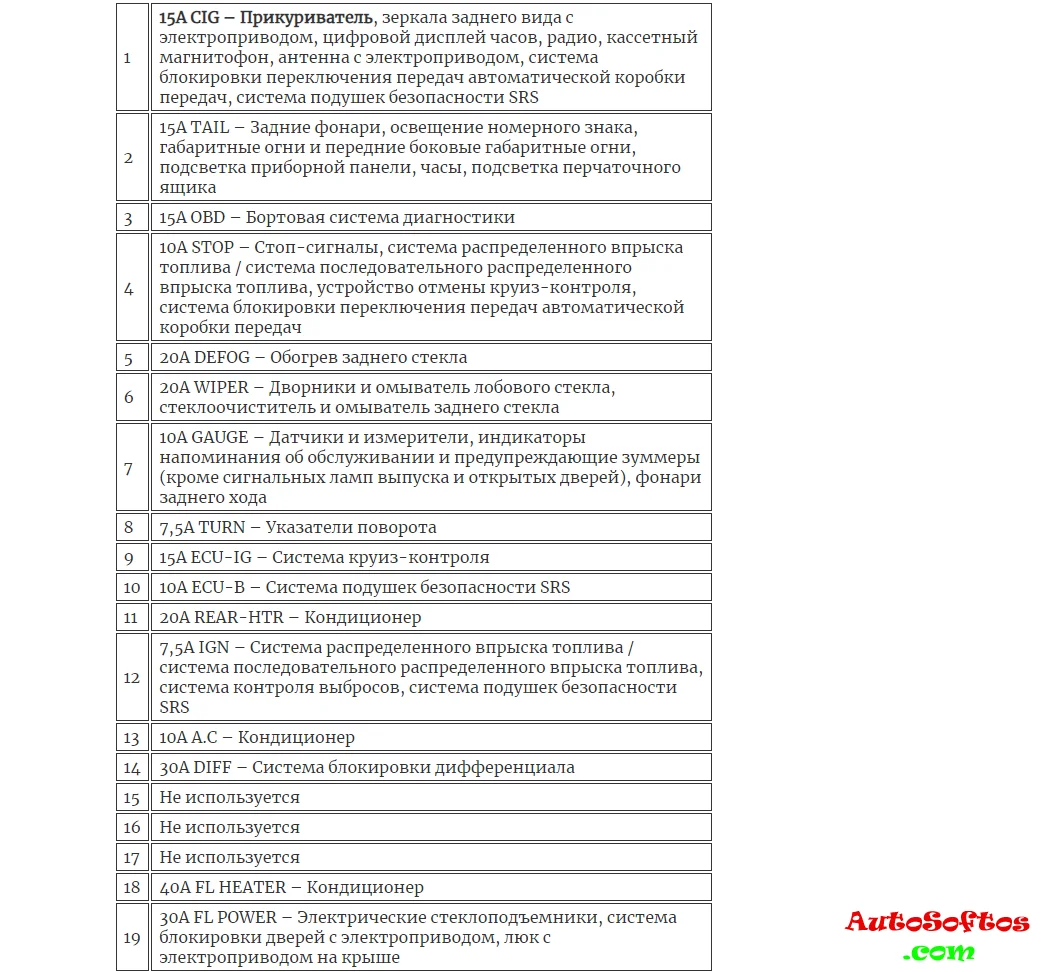

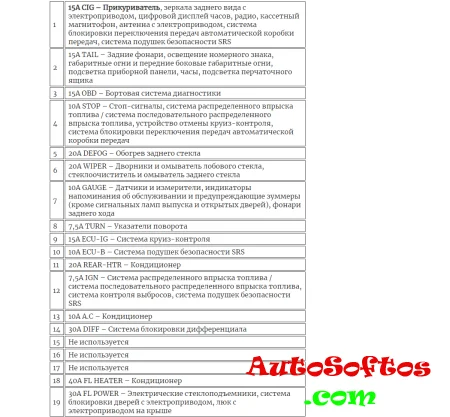

Назначение




За прикуриватель отвечает предохранитель номер 1 на 15А.

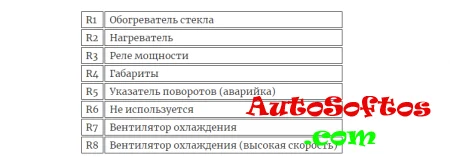

Блок реле

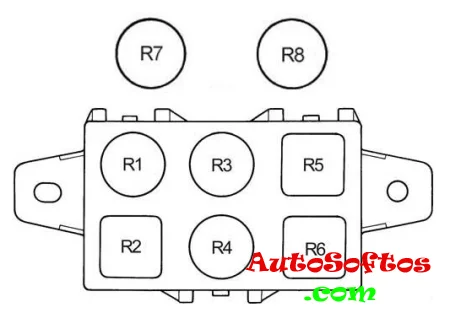

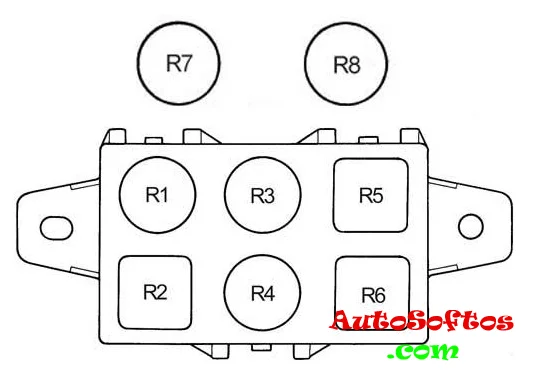

Схема

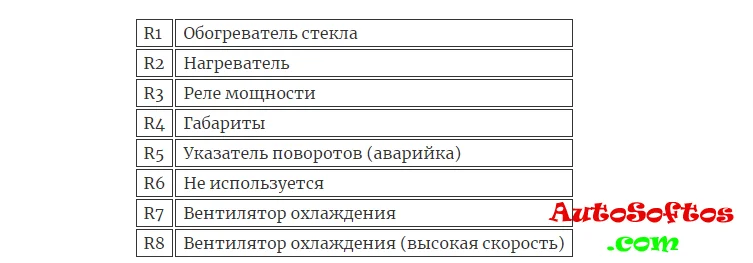

Обозначение





Дополнительные элементы



Схема





Расшифровка



1. Реле управления люком
2. Реле заднего обогревателя
3. Усилитель НЧ-динамика
4. Реле заднего стеклоочистителя
5. ЭБУ блокировки переключения передач
6. Реле управления дверным замком


Блоки под капотом
Расположение



Общая схема





Описание



1. распределительная коробка
2. блок предохранителей и реле
3. плавкая вставка высокой мощности

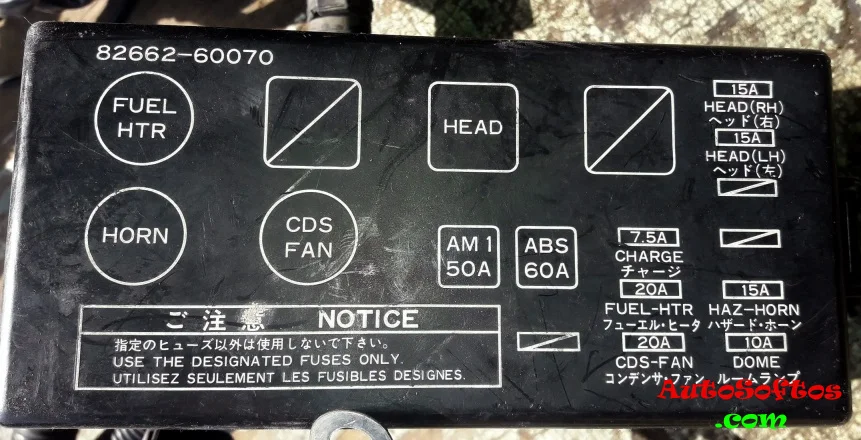

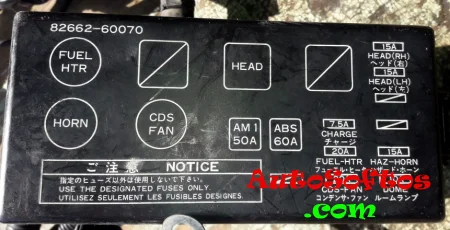

Распределительная коробка

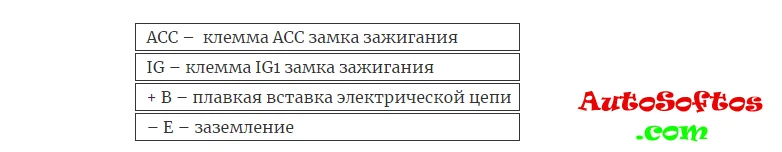

Обозначение

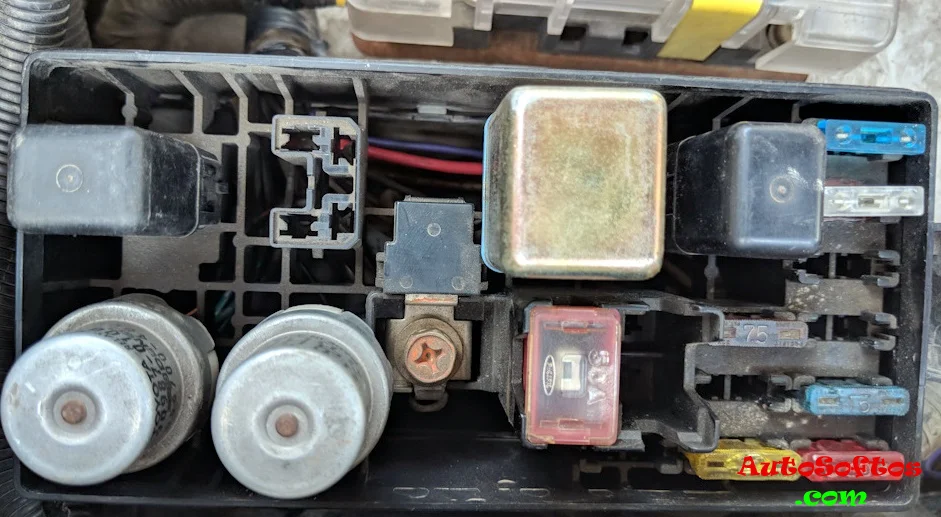

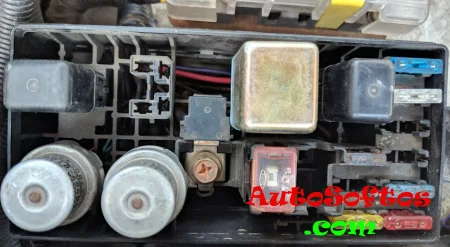

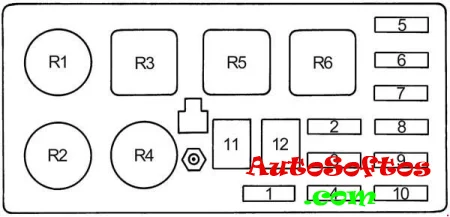

Блок предохранителей и реле

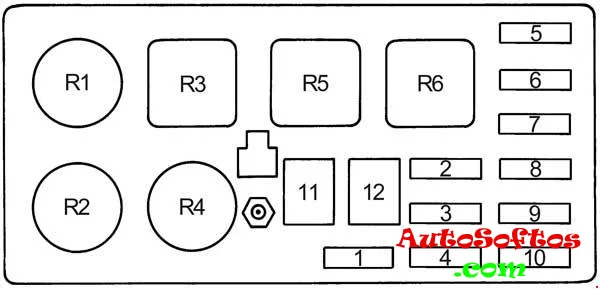

Схема

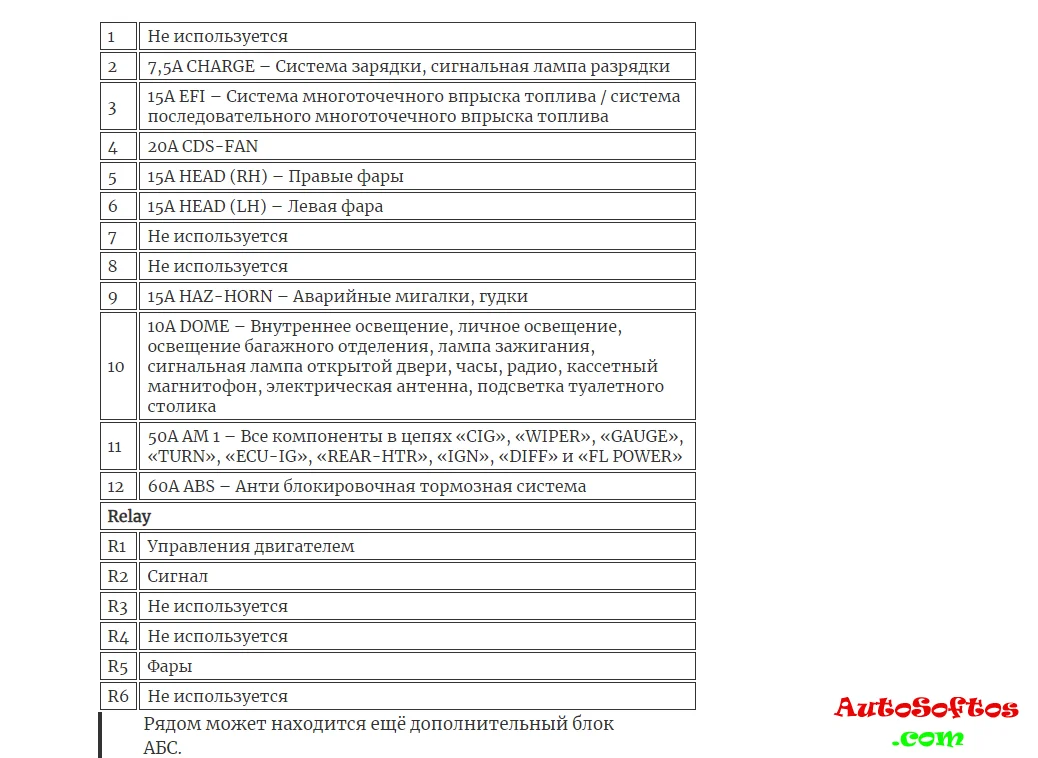

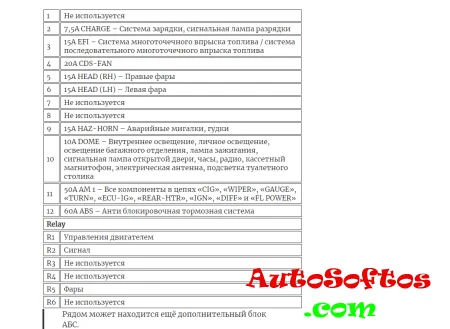

Назначение
