Установка автосигнализации на Datsun on-DO

  • Разместил: klays067;
  • Прочитано: 521;
  • Дата: 21-12-2020, 21:36;
  • Сообщить о ошибке


Точки подключения автосигнализации на Datsun on-DO


Жгут замка зажигания:
+12 – коричневый
зажигание – синий/черный

Левый порог:
концевик капота/багажника (-) – белый/черный
дверь водителя (-) – коричневый/зеленый
задние двери (-) – белый
повороты (+) – синий, синий/черный
блокировка – серый, бензонасос

Передняя пассажирская (-) – коричневый/зеленый в правом пороге
переднюю пассажирскую через диодную развязку подключил к задней

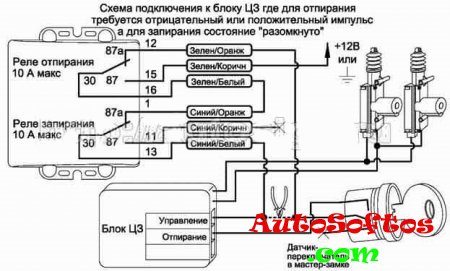

Центральный замок – в двери водителя коричневый провод от замка до блока кнопок. В двери разъем под проводку, просверлить отверстие. По схеме, как на рисунке ниже: отпирание на «–», запирание на разрыв. Управляет всеми дверьми.



Отпирание багажника (-) – на кнопке красный/белый

Провода под капот – штатное отверстие на месте главного цилиндра сцепления

Сигналка без обратной связи. Если с обратной, то концевик капота тащить под капот.
