Точки подключения автосигнализации на Infiniti EX35 2008 PTS.

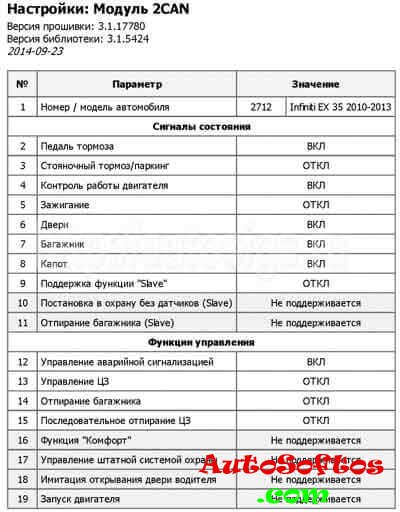

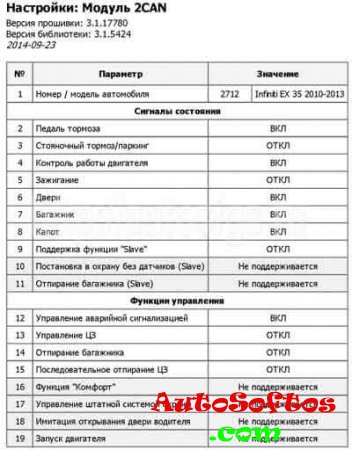

Устанавливал Starline A94. Из кан брал двери, багажник, капот, педаль тормоза, контроль работы двигателя, управление поворотниками. По кан не управляет центральным замком, поэтому подключаемся по аналогу к цз.



Блок BCM справа в кик панели пассажира:
CAN-H – синий, CAN-L – розовый в чёрном нижнем разъёме
+12В – белый в верхнем чёрном разъёме
масса – чёрный в верхнем белом разъёме
запуск/остановка двигателя (-) – коричневый (pin 18) в чёрном нижнем разъёме
информация о включении зажигания (+) – красный (pin 11) в чёрном нижнем разъёме
педаль тормоза (+) – розовый (pin 7) в зелёном разъёме
концевик двери водителя (-) – светлый зелёный в зелёном разъёме, подать на него массу после окончания автозапуска
центральный замок (-) – фиолетовый (закрыть), жёлтый (открыть) в зелёном разъёме

Для обхода штатного иммобилайзера необходимо вскрыть его корпус (выкрутить 3 самореза) и извлечь плату.

Я наматывал на катушку 2 витка тонкого провода от антенны из обходчика Starline (можно и от кнопки Valet) и выводил концы самодельной катушки наружу.

Далее разбираем ключ и вынимаем из него батарейку. На оправке таким же проводом, что мотали на катушку иммобилайзера, наматываем катушку из 2-4 витков и приклеиваем ее на катушку ключа.

Бензонасос (+) - синий в разъёме над блоком предохранителей слева в ногах водителя.
