Установка сигнализации на Mitsubishi Lancer 1991 - 2012

  • Разместил: klays067;
  • Прочитано: 184;
  • Дата: 15-06-2021, 21:08;
  • Сообщить о ошибке

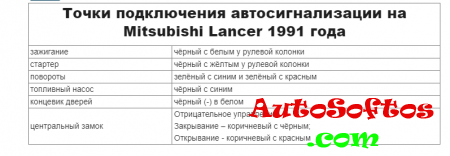

Точки подключения автосигнализации на Mitsubishi Lancer 1991 года

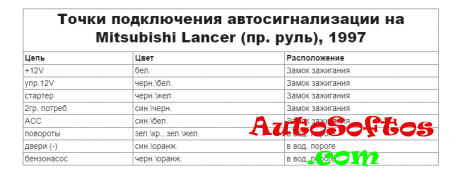

Точки подключения автосигнализации на Mitsubishi Lancer (пр. руль), 1997

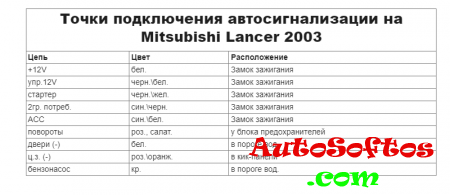

Точки подключения автосигнализации на Mitsubishi Lancer 2003




Точки подключения автосигнализации на Mitsubishi Lancer 2005



Замок зажигания:
+12 – белый
Зажигание 1 – черный/белый
Зажигание 2 – синий/черный
АСС – синий/белый
Стартер – черный/желтый

За панелью:
Генератор – белый
Ручник – синий/красный
Поворотники – розовый и салатовый

В пороге водителя:
Управление центральным замком (силовые): белый – открывание, синий/красный – закрывание
Концевики дверей – белый.

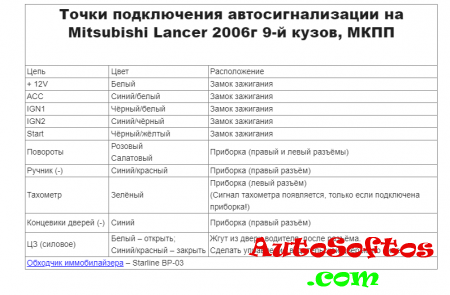

Точки подключения автосигнализации на Mitsubishi Lancer 2006г 9-й кузов, МКПП

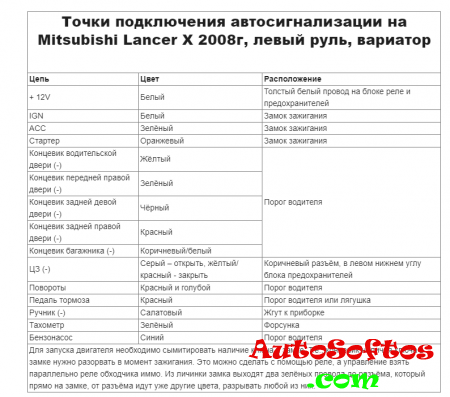

Точки подключения автосигнализации на Mitsubishi Lancer Х 2008г, левый руль, вариатор

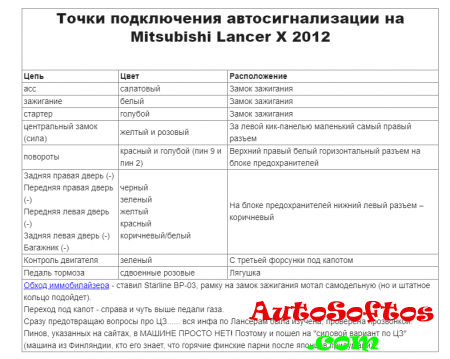

Точки подключения автосигнализации на Mitsubishi Lancer X 2012
