Предохранители audi q3 и блоки реле - места расположения со схемами и расшифровкой

  • Разместил: klays067;
  • Прочитано: 60;
  • Дата: 15-06-2022, 00:01;
  • Сообщить о ошибке


Производство кроссовера Ауди q3 было начато в 2011 году и продолжается до сих пор. В нашей статье вы найдете информацию о местах расположения блоков реле и предохранители audi q3 со схемами и расшифровкой для автомобилей 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годов выпуска.

Места расположения блоков реле и предохранителей audi q3



Предохранители audi q3 и блоки реле - места расположения со схемами и расшифровкой


1.Предохранители под передней панелью
2.Блоки реле и предохранителей C -SC-
3.Блок предохранителей B -SB-
4.Блок предохранителей A -SA-
5.Блок предохранителей D -SD- (с мая 2013 г.)


Блоки реле и предохранителей в салоне под панелью слева

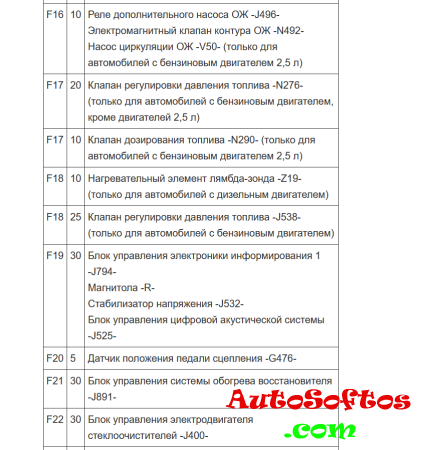

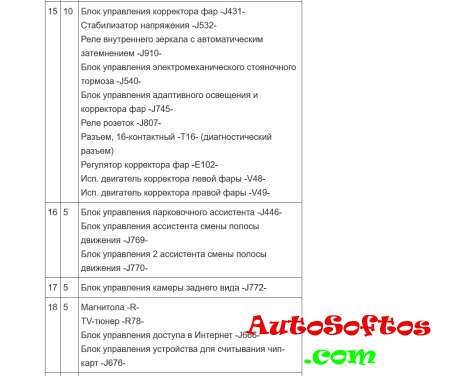

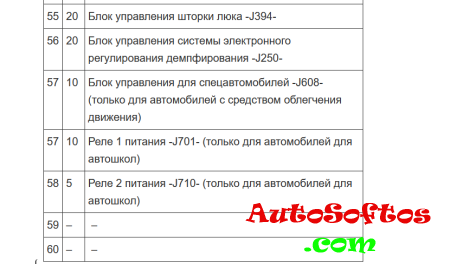

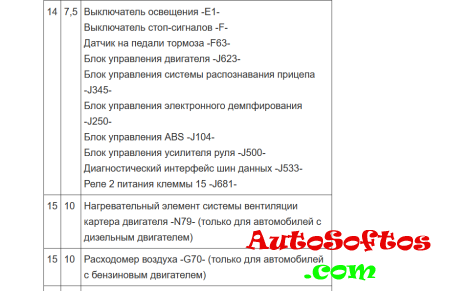

Основной блок предохранителей


Общая схема















За прикуриватель отвечает предохранитель номер 36 на 20А.



Блок термопредохранителей





Описание




Блок реле

схема

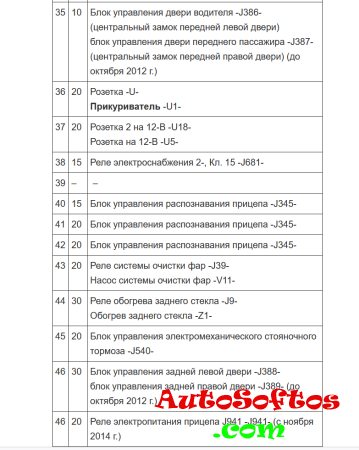

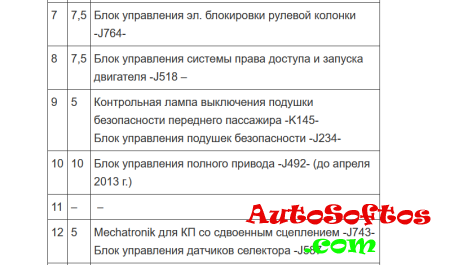

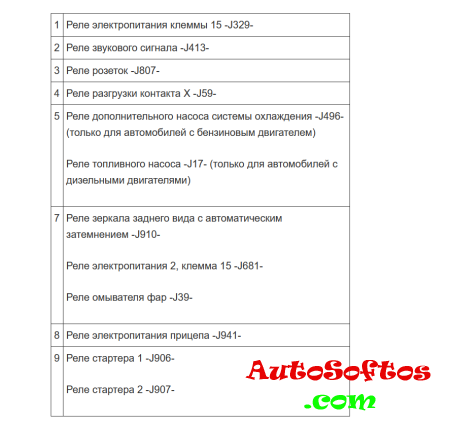

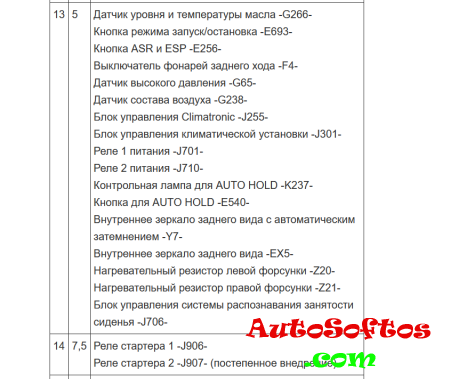

Расшифровка

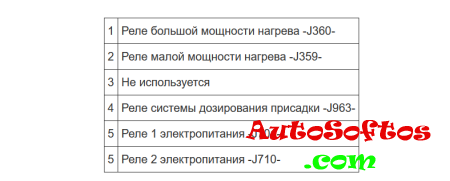

Блок реле на блоке управления бортовой сети





Обозначение




Блоки реле и предохранителей в моторном отсеке

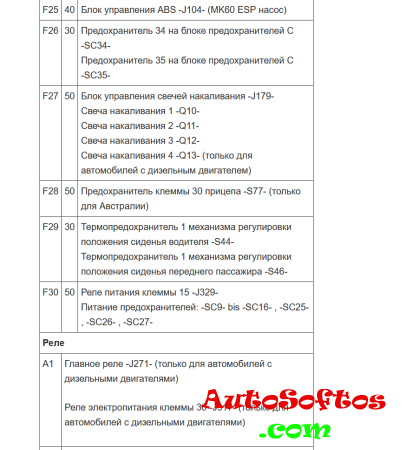

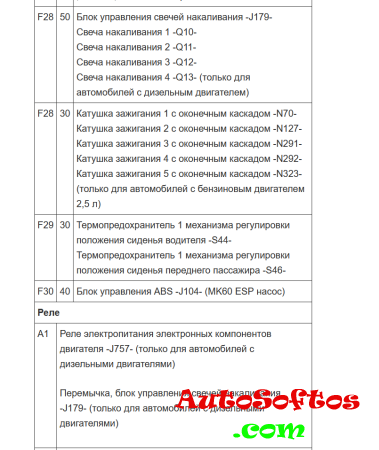

Блок предохранителей В

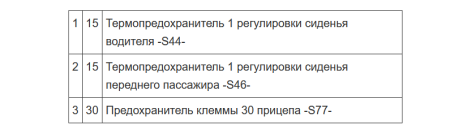

Вариант 1

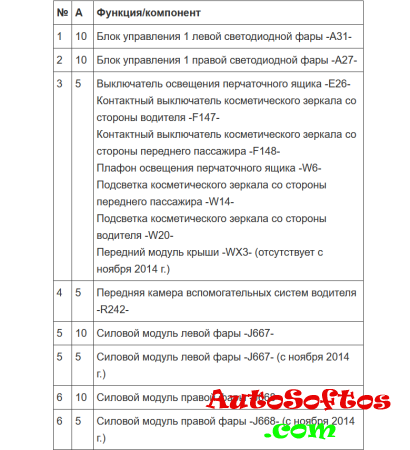

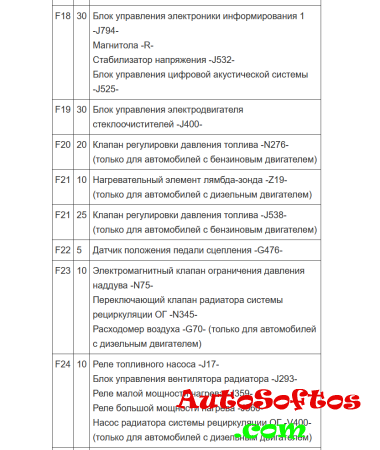

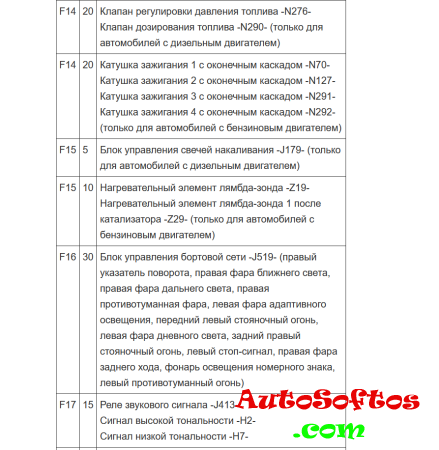

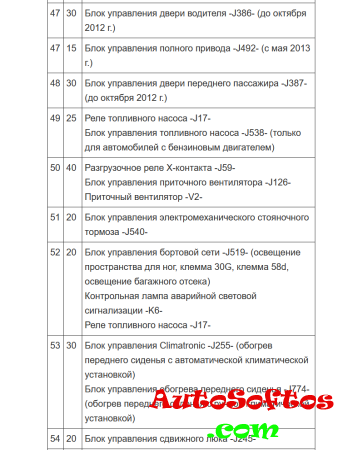

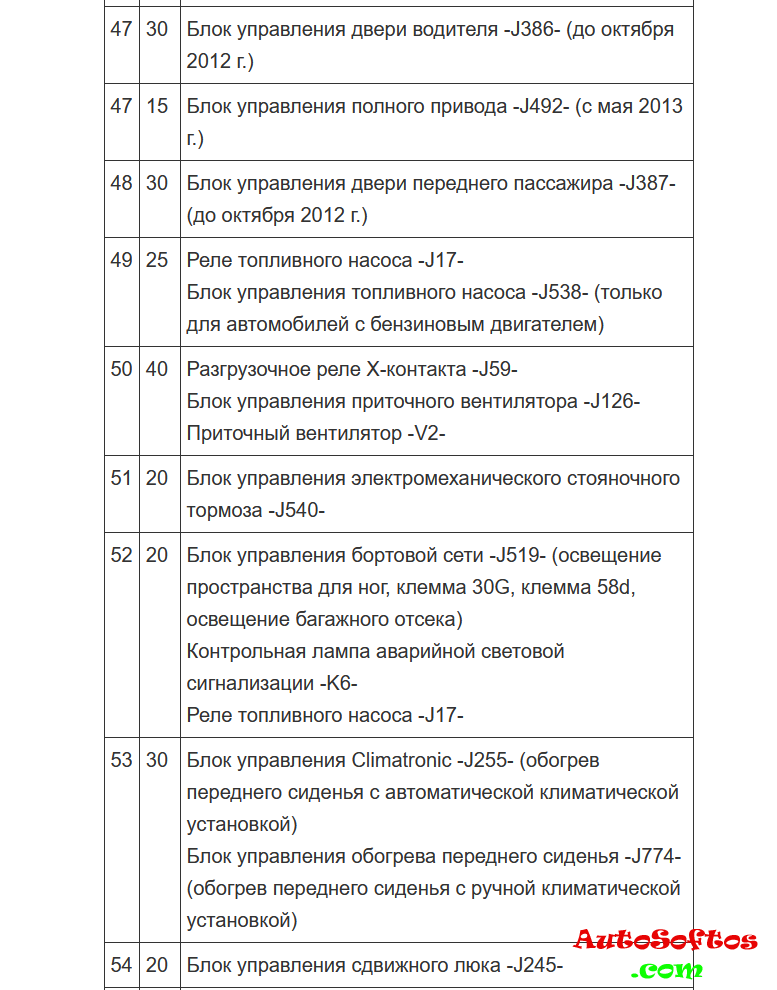

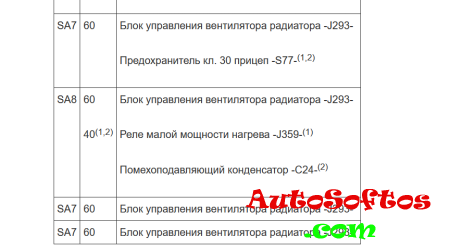

Таблица с расшифровкой









Вариант 2

Второй вариант схемы для audi q3 c акб в моторном отсеке.







Назначение

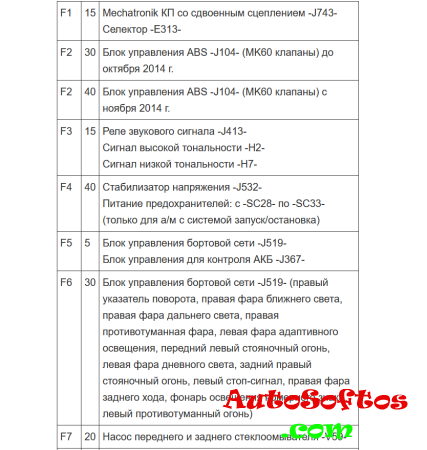

Блок предохранителей A



Он находится коммутационном блоке. Возможно различное исполнение элементов.




Общая схема – вариант 1





Общая схема – вариант 2

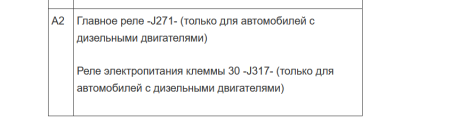

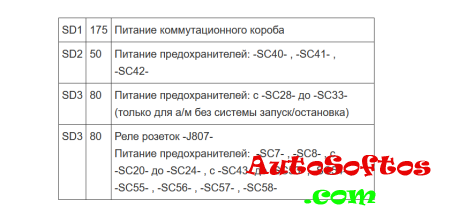

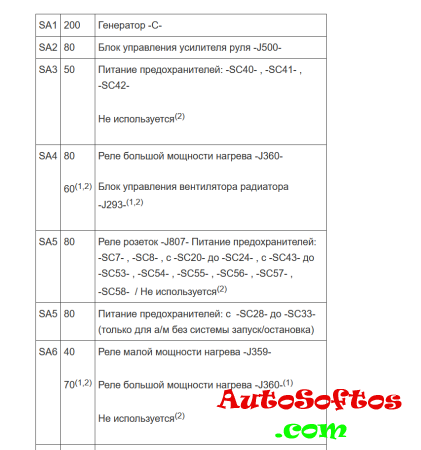

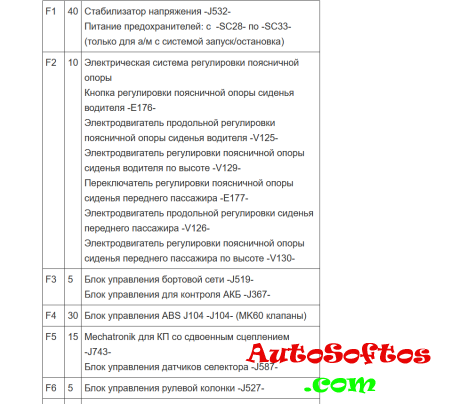

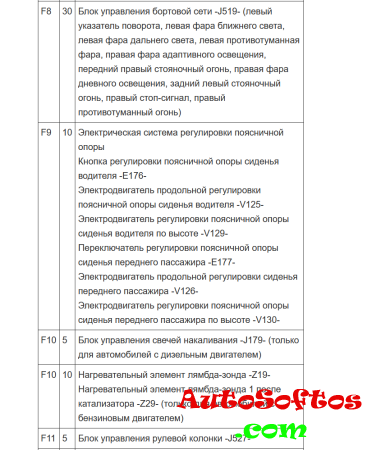

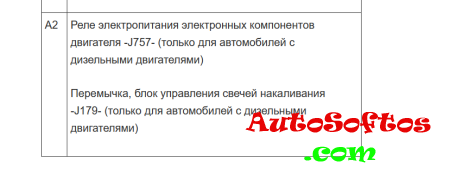

Расшифровка





1 – автомобили с АКБ в моторном отсеке, с ноября 2012 г.
2 – автомобили с АКБ в багажном отсеке, с мая 2013 г.

Реле под коммутационным блоком



Он виден, только если коммутационный блок снят.



Блок предохранителей в багажнике справа





Описание
