Предохранители audi q5 и блоки реле с расшифровкой схем и местами расположения. Предохранитель прикуривателя.

  • Разместил: klays067;
  • Прочитано: 163;
  • Дата: 14-06-2022, 03:40;
  • Сообщить о ошибке

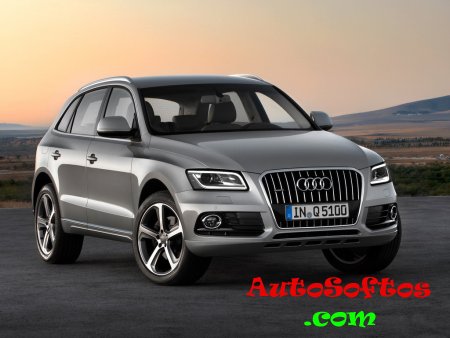

Производство кроссовера ауди q5 было начато в 2008 году и осуществляется по настоящее время. В данном материале представлена информация о местах расположения блоков реле и предохранители audi q5 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годов выпуска со схемами и расшифровкой их элементов. Покажем как заменить предохранитель отвечающий за прикуриватель.

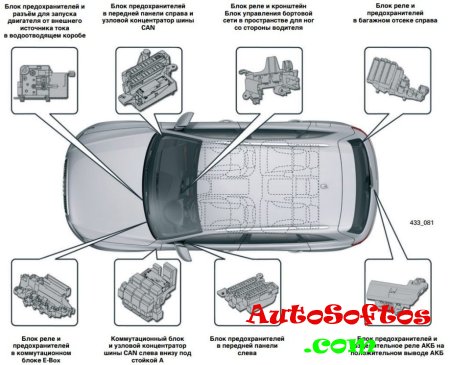

Блок предохранителей и разъём для запуска двигателя от внешнего источника тока в водоотводящем коробе;
Блок предохранителей в правой части передней панели. Установленные в нём предохранители обозначаются на электросхеме «SC». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели;
Блок реле и кронштейн блок управления бортовой сети в пространстве для ног со стороны водителя;
Блок предохранителей и реле и узловой концентратор шины CAN в багажном отсеке справа. Установленные в нём предохранители обозначаются на электросхеме «SF». К этим предохранителям клиент может получить доступ самостоятельно, сняв вещевое отделение в задней правой части багажного отсека4
Главный блок предохранителей на плюсовом выводе АКБ;
Коммутационный блок и узловой концентратор шины CAN в нижней части левой стойки A;
Блок предохранителей в левой части передней панели. Установленные в нём предохранители обозначаются на электро схеме «SB». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели;
Блок реле и предохранителей в коммутационном блоке E-Box.


Блок предохранителей в водоотводящем коробе
Для автомобилей до 2012 г. в.


Предохранители audi q5 и блоки реле с расшифровкой схем и местами расположения. Предохранитель прикуривателя.

A – Разветвитель 2 для клеммы 30 -TV22-
B – Розетка для запуска от внешнего источника питания -U6-
1. 40(2)60(1) Блок управления вентилятора 400 Вт
блок управления вентилятора 600 Вт
2. 110 Блок управления вентилятора 400 Вт

1) На автомобилях с системой управления вентиляторами мощностью 1000 Вт устанавливаются -S204- (600 Вт) и -S205- (400 Вт).
2) На автомобилях с системой управления вентиляторами мощностью 800 Вт устанавливаются -S204- (400 Вт) и -S205- (400 Вт).

Для автомобилей c высоковольтной системой либо с 2012 г. в.




Описание
A – Разветвитель 2 для клеммы 30 -TV22-
B – Розетка для запуска от внешнего источника питания -U6

№ Функция/компонент
1. 40/60A Управление вентилятора 400 Вт(2), Силовой и управляющий блок электропривода -JX1-(1)
2. 40/175A Управление вентилятора 400 Вт, Управление вентилятор 600 Вт / Управление вентилятор 1000 Вт(3)
3. – Питание предохранителя -S126-, Предохранителя -S328-
4. 110A Блок управления усилителя руля -J500-

1) На автомобилях с системой управления вентиляторами мощностью 1000 Вт устанавливаются S204 (600 Вт) и S205 (400 Вт).
2) На автомобилях с системой управления вентиляторами мощностью 800 Вт устанавливаются S204 (400 Вт) и S205 (400 Вт).
3) Для автомобилей с высоковольтной системой.

Блок предохранителей в правом торце передней панели



Схема

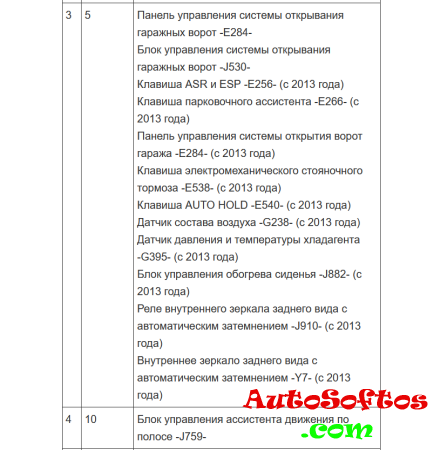

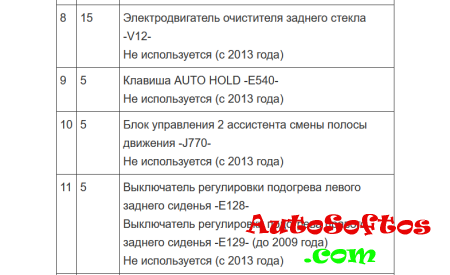

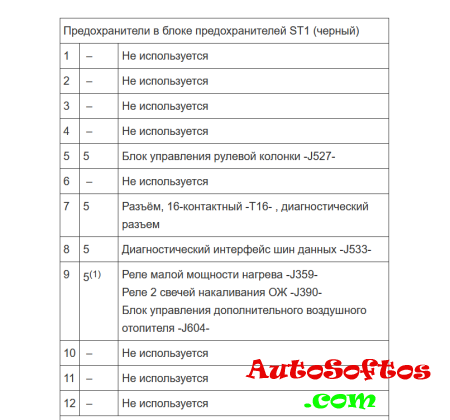

Расшифровка





1) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид)
2) Только для а/м с магнитолой (CAN) и внешним усилителем
3) Только для автомобилей с MMI (MOST)
4) Только для а/м с магнитолой chorus с акустической системой Basic (с ноября 2009)
5) Только для а/м с магнитолой chorus /concert / symphony с акустической системой Basic (с мая 2010 г.)

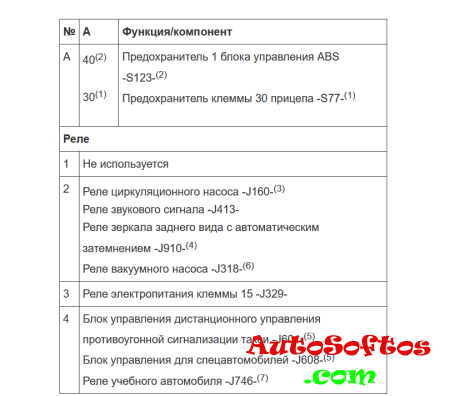

Блоки на кронштейне управления бортовой сетью

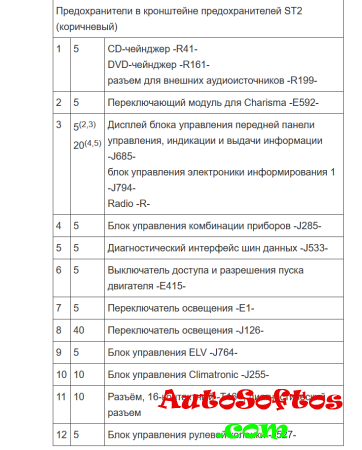

Кронштейн реле/предохранителей -J519- (3)

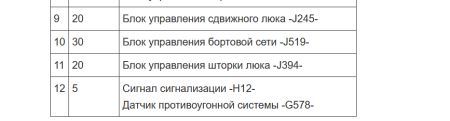

Схема




Обозначение





1) Только для автомобилей с правым рулем
2) Только для автомобилей с левым рулем
3) Действительно до мая 2009 г. для автомобилей с 3,2 л 6-цилиндровым бензиновым двигателем без автономного отопителя
4) Только для а/м с системой запуск-остановка
5) Только для спецавтомобилей
6) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид)
7) Только для учебных автомобилей

3-секционный блок реле и предохранителей



Схема

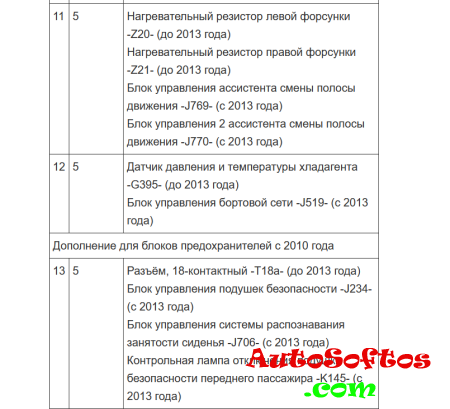

Назначение элементов




Блок реле и предохранителей в багажнике -SF-



Находится за правой боковой обшивкой.

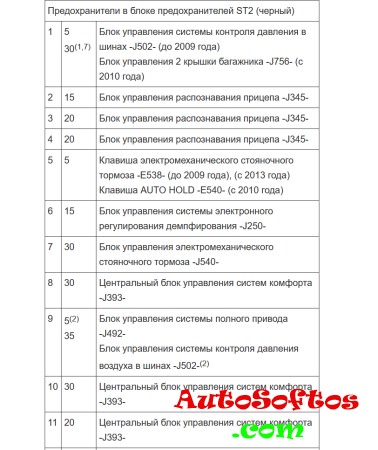

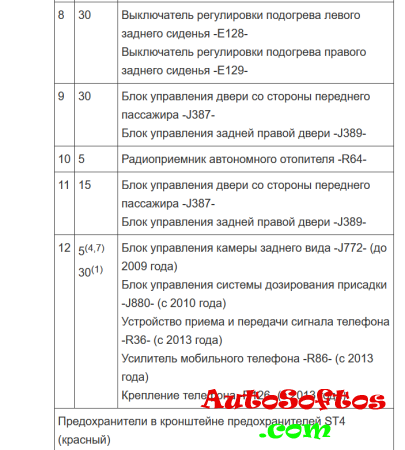

Общая схема блока предохранителей в багажнике

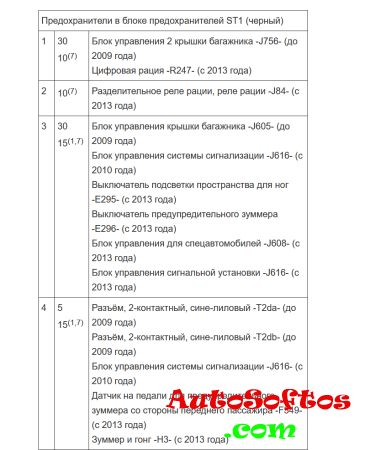

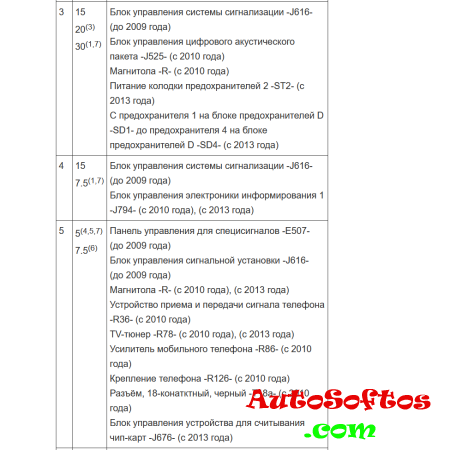

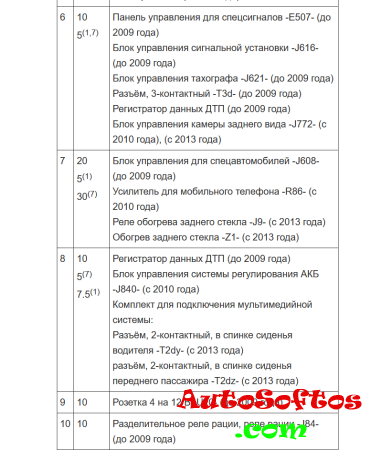

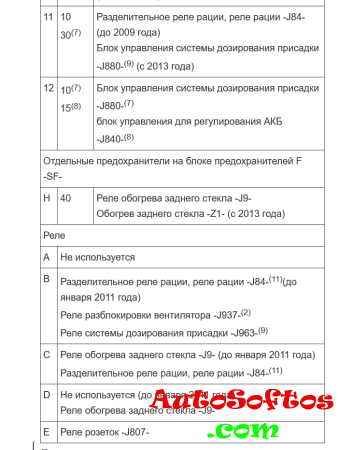

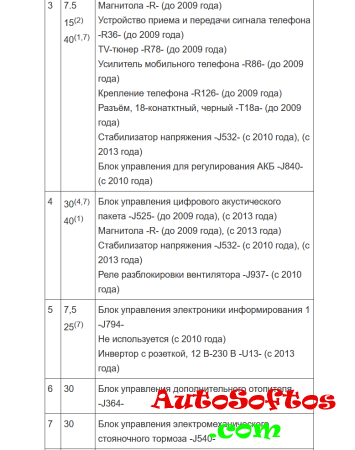

Таблица с описанием схемы

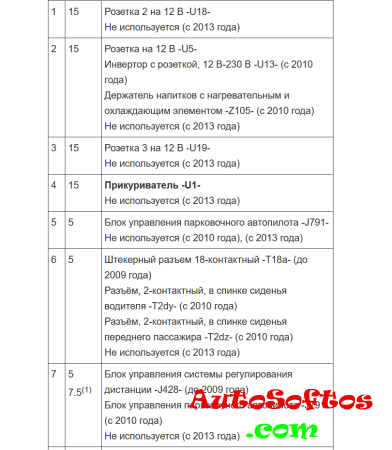

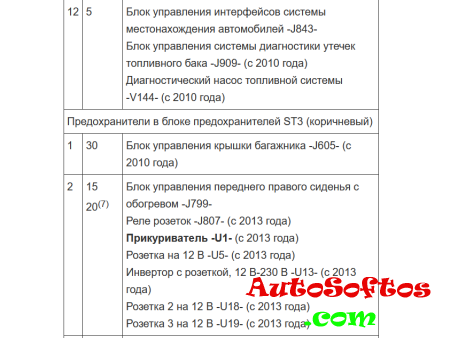

Предохранители отвечающие за прикуриватели находятся в данном блоки, смотрите описание красной и черной панели.



1) Автомобили с 2010 года
2) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид)
3) Только для а/м с магнитолой (CAN) с акустической системой Basic (до ноября 2009)
4) Автомобили до 2009 года
5) Автомобили с мая 2010 года
6) Автомобили до апреля 2010 года
7) Автомобили с 2013 года
8) Только для автомобилей с системой запуск/остановка
9) Только для автомобилей с SCR системой
10)Только для автомобилей с высоковольтной системой
11)Только для спецавтомобилей.

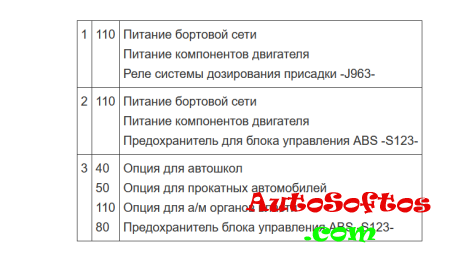

Блок предохранителей на плюсовом контакте АКБ audi q3





Расшифровка схемы

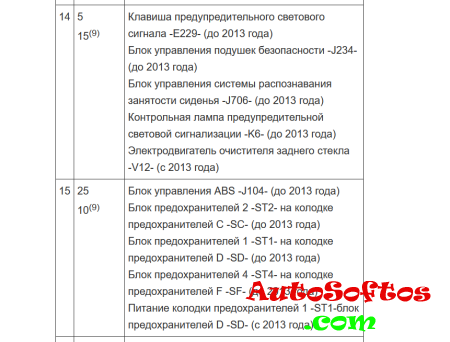

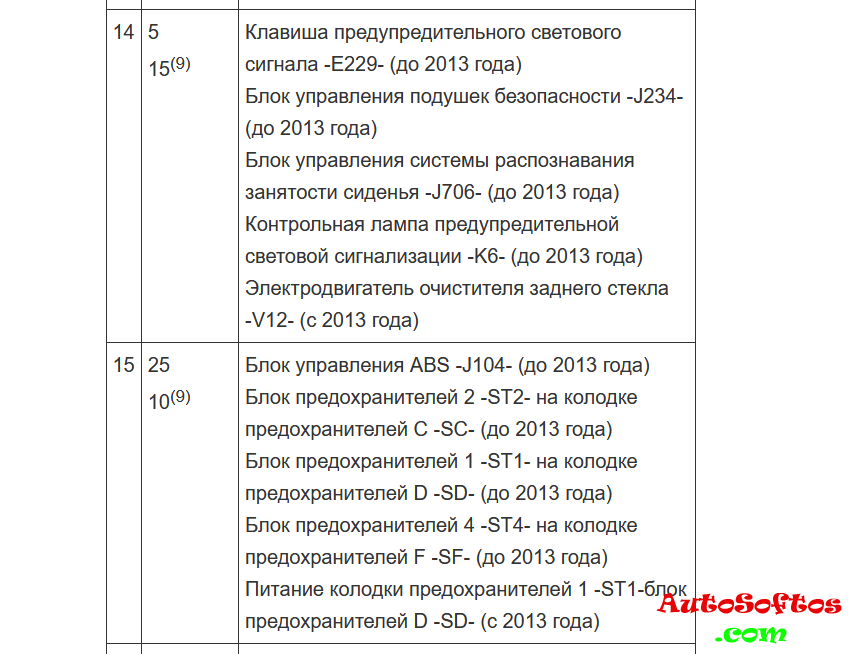

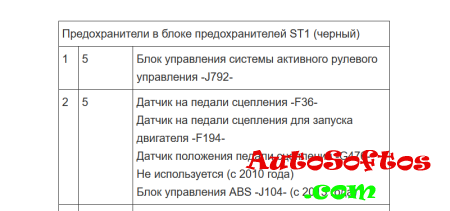

Блок предохранителей в левой части передней панели





Вариант 1










1) Только для автомобилей с 4-цилиндровым бензиновым двигателем (2,0 л TFSI поколения 3)
2) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид)
3) Только для автомобилей с 6-цилиндровым бензиновым двигателем (3,0 л TFSI )
4) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л TDI)
5) Только для автомобилей с 6-цилиндровым дизельным двигателем (3,0 л TDI)
6) Только для автомобилей с 6-цилиндровым дизельным двигателем (3,0 л TDI BIN 5)
7) Только для автомобилей с дизельным двигателем
8) Только для автомобилей с 4-цилиндровым бензиновым двигателем
9) Только для автомобилей с 6-цилиндровым бензиновым двигателем

Вариант 2

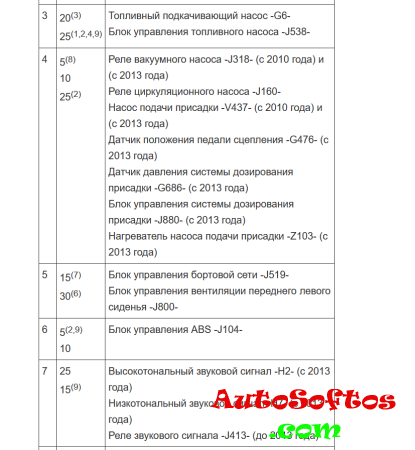

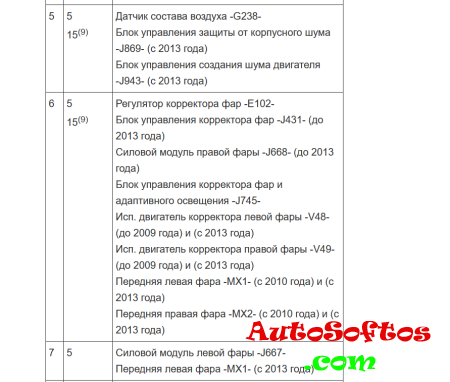

Описание













1) Только для автомобилей с бензиновым двигателем
2) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид)
3) Только для автомобилей с дизельным двигателем (без J538)
4) Только для автомобилей с дизельным двигателем (с J538)
5) Только для автомобилей с левым рулем
6) Только для автомобилей без вентиляции сидений
7) Только для автомобилей с вентиляцией сидений
8) Автомобили до 2009 года (включительно)
9) Автомобили с 2013 года

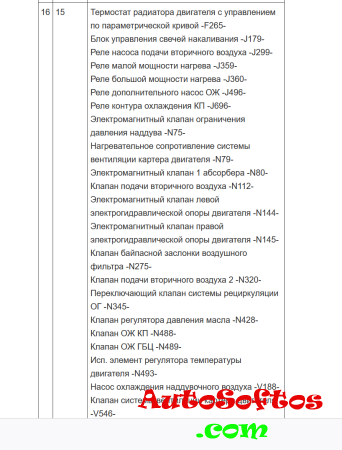

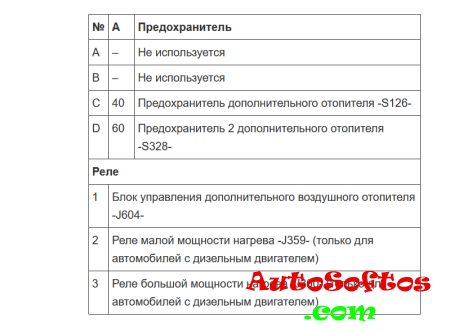

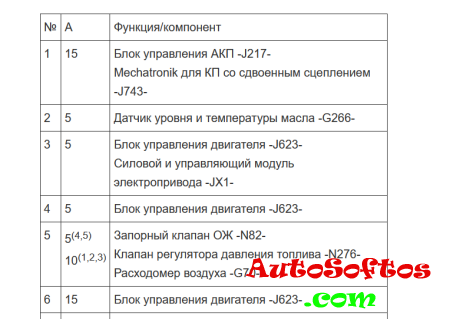

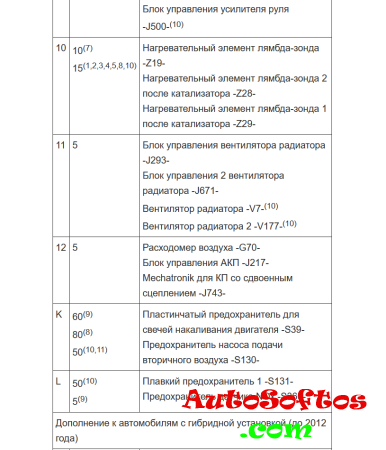

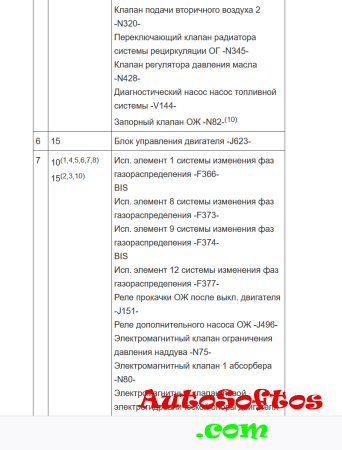

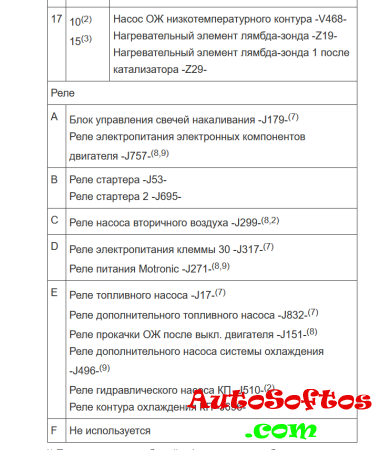

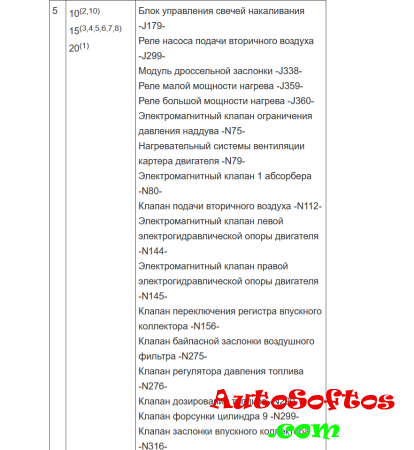

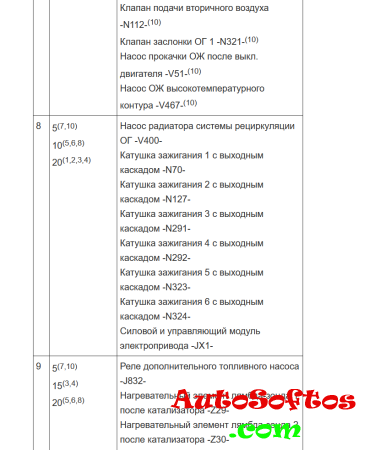

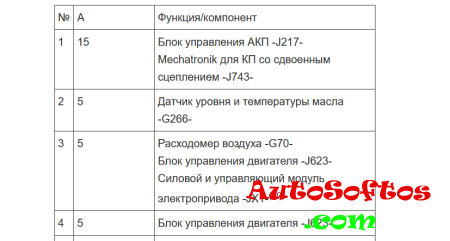

Блок реле и предохранителей в коммутационном блоке



Находится около мотора

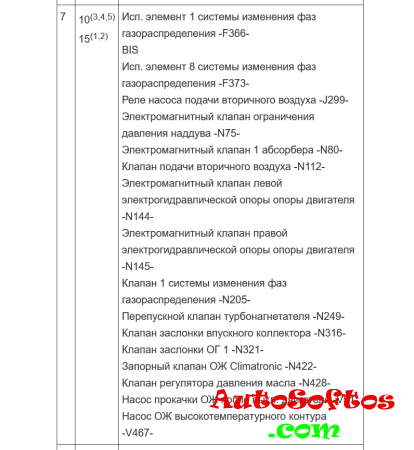

Описание










1) Только для автомобилей с 4-цилиндровым бензиновым двигателем ( 1,8 л TFSI )
2) Только для автомобилей с 4-цилиндровым бензиновым двигателем (2,0 л TFSI)
3) Только для автомобилей с 6-цилиндровым бензиновым двигателем ( 3,2 л FSI )
4) Только для автомобилей с 6-цилиндровым бензиновым двигателем ( 3,0 л TFSI )
5) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л TDI)
6) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л TDI – EU 3)
7) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л TDI – поколение 2)
8) Только для автомобилей с 6-цилиндровым дизельным двигателем
9) Только для автомобилей с 4-цилиндровым дизельным двигателем
10) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид)
11) Только для автомобилей с 6-цилиндровым бензиновым двигателем
