Предохранители ауди тт 8n 8j со схемами и их расшифровками

  • Разместил: klays067;
  • Прочитано: 114;
  • Дата: 15-06-2022, 01:05;
  • Сообщить о ошибке
Предохранители ауди тт 8n 8j со схемами и их расшифровками


Первое поколение audi tt обознается как 8N. Выпускалась данная серия в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 годах. Затем после рестайлинга начался выпуск второго поколения ауди тт – 8J в 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. В нашем статье представлена общая информация о схемах реле и предохранители ауди тт.

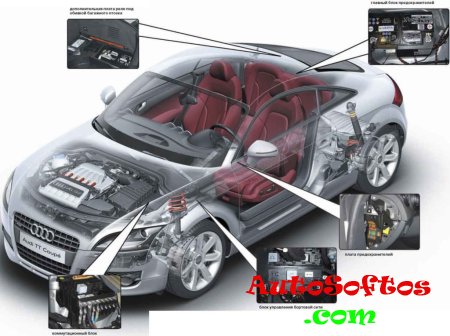

Общая схема размещения блоков предохранителей и реле ауди тт





коммутационный блок спереди слева в моторном отсеке;
плата предохранителей, на панели приборов слева у стойки;
блок управления бортовой сети и дополнительная плата реле слева под панелью приборов;
главный блок предохранителей непосредственно у АКБ;
дополнительная плата реле справа в багажном отсеке под обивкой.

Основная плата с предохранителями в салоне на панели приборов

Точное описание предохранителей для Вашего автомобиля сверяйте с описанием на обратной стороне защитной крышки.



для автомобилей выпущенных до 2005 год (8N)
Реальное фото




Схема




Описание схемы


1. обогреваемые инджекторы стеклоомывателей, обогреватели боковых зеркал
2. поворотные сигналы
3. освещение бардачка, климат контроль, реле противотуманных фар, лампы парковки
4. освещение номерного знака
5. обогрев сидений, bulb monitor (хз), какое то там соединение для круз контроля, переключатели и моторы боковых зеркал, климат контроль
6. система центрального запирания
7. лампы заднего хода
8. телефон
9. АБС тормоза
10. ГРМ двигателя
11. панель управления
12. бортовой компьютер, телефон
13. лампы тормозов
14. система центрального запирания
15. панель управления
16. магнитное сцепление, электрический водяной насос
17. лампы дневного света (для Канады только)
18. дальний свет правый
19. дальний свет левый
20. ближний свет правый автоматический регулятор фар
21. ближний свет левый автоматический регулятор фар
22. лампы габаритных огней (перед и зад) правые
23. лампы габаритных огней (перед и зад) левые
24. щетки и омыватели стекол
25. нагнетатель горячего воздуха (климат контроль)
26. обогрев заднего стекла
27. не используется
28. топливный насос
29. ГРМ двигателя
30. не используется
31. сцепление Haldex (кваттра только)
32. инджектора топлива в двигатель
33. реле омывателя фар
34. ГРМ двигателя
35. не используется
36. лампы противотуманных фар
37. S-контакт (радио)
38. система центрального запирания
39. Система аварийной остановки
40. Сигнал
41. прикуриватель
42. Радио, противоугонный сенсор салона
43. ГРМ двигателя
44. обогрев сидений

За прикуриватель отвечает предохранитель номер 41.



для автомобилей выпущенных после 2005 год (8J)

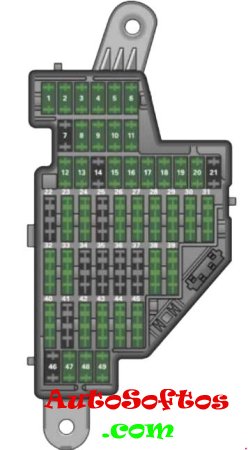

Схема

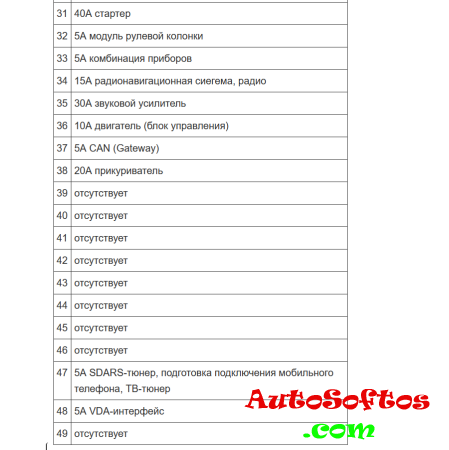

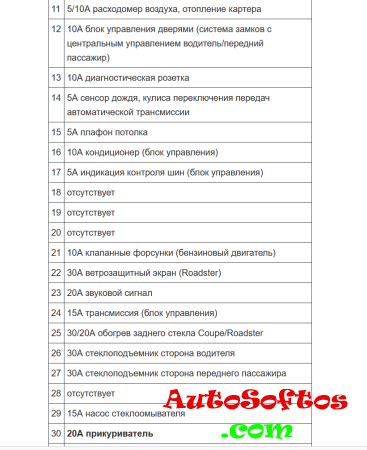

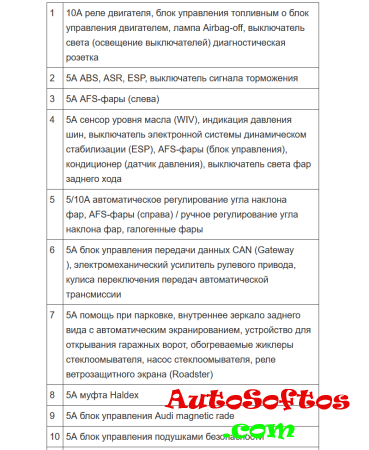

Таблица с обозначением







За прикуриватель отвечает предохранитель номер 30 на 20А.





Расшифровка

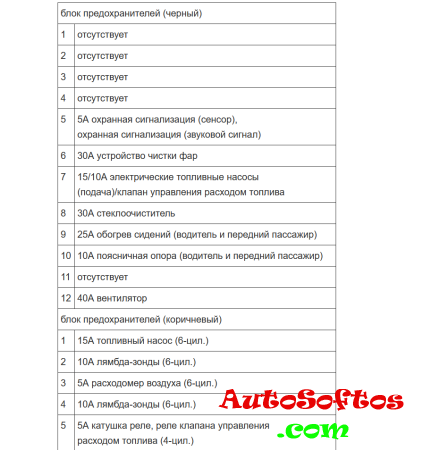

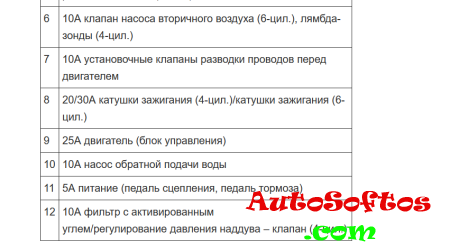

Главный блок предохранителей на аккумуляторе
