Здесь вы найдёте описание предохранителей и реле Лексус ЛХ 470 со схемами блоков, фото примерами их исполнения и местами расположения. Выделим предохранитель прикуривателя.
Блоки в салоне

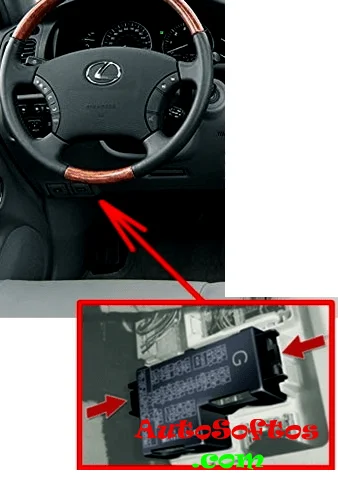

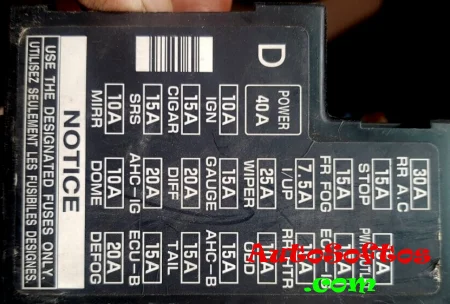

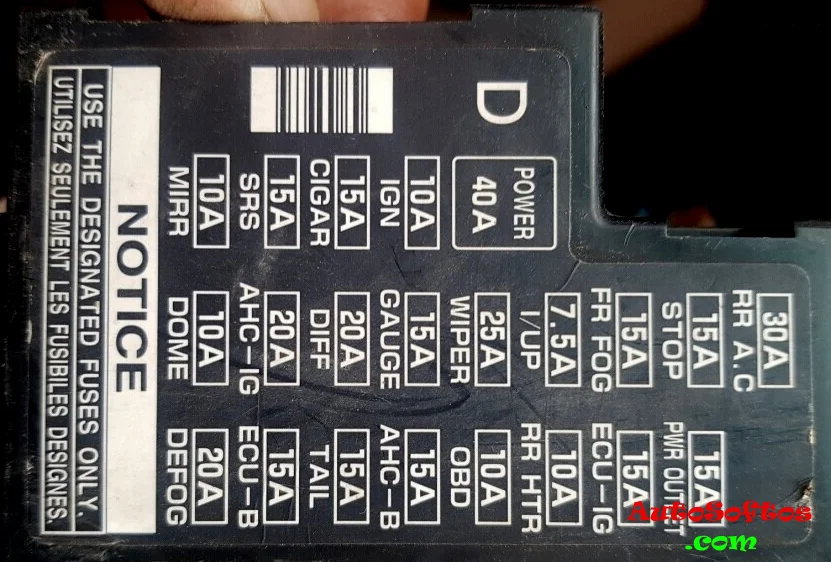

Блок предохранителей с левой стороны

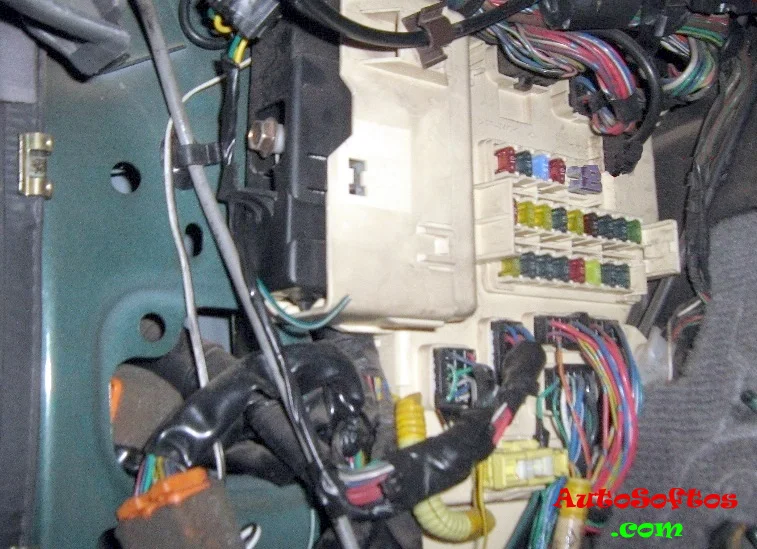

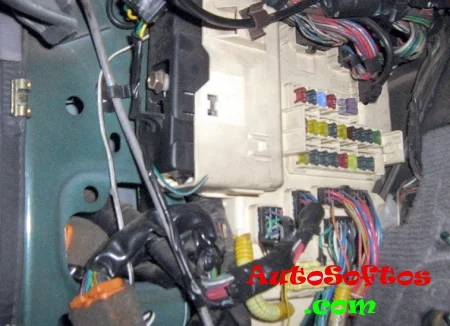

Данный блок с предохранителями и реле расположен с левой стороны под панелью приборов.

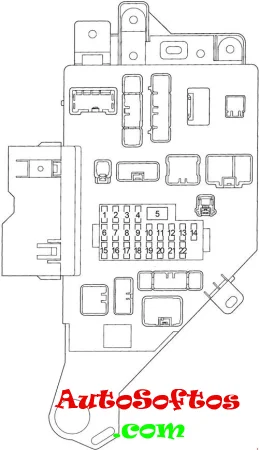

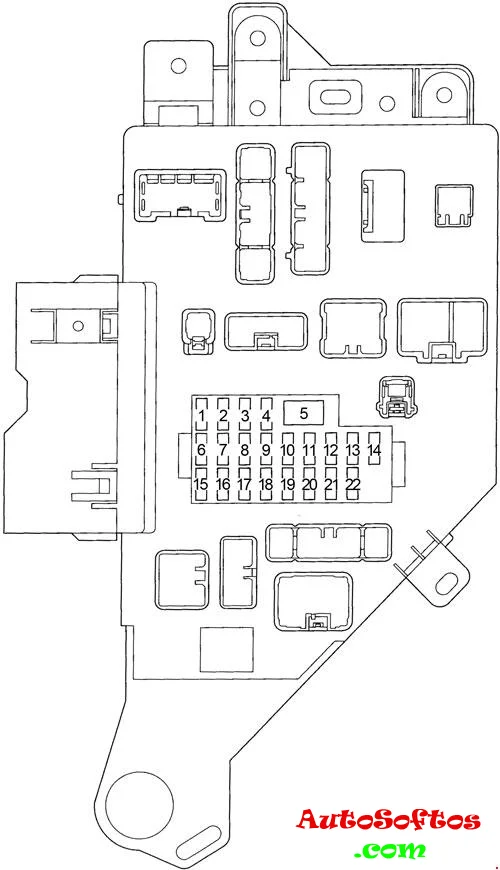

Схема. Вариант 1.
1998 – 2002

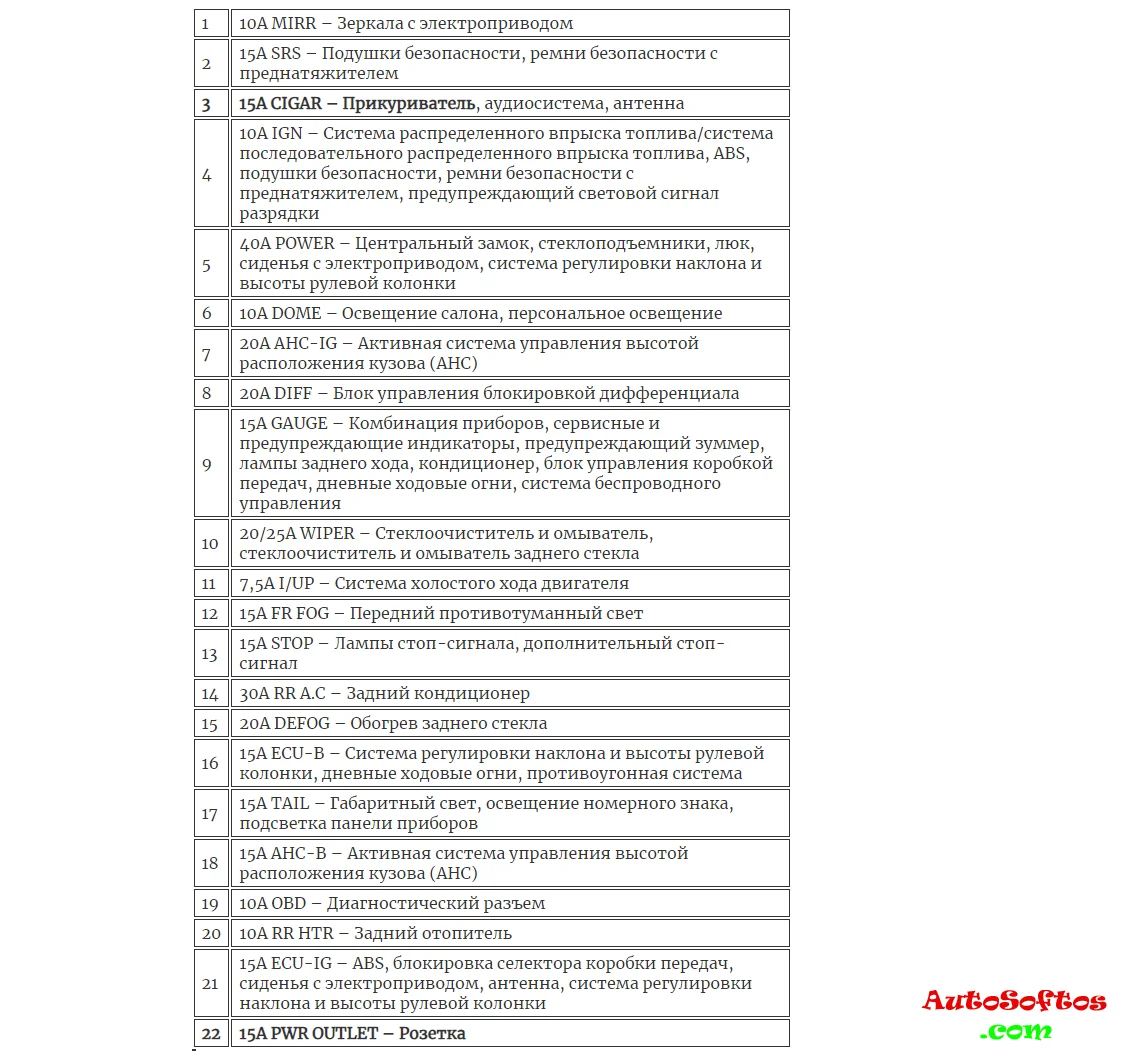

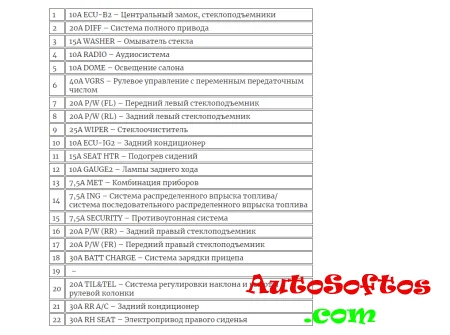

Обозначение
За работу прикуривателя и розетки отвечают предохранители номер 3 и 22 на 15А.

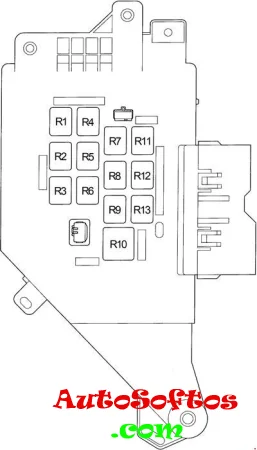

С обратной стороны блока крепятся некоторые реле.
Схема

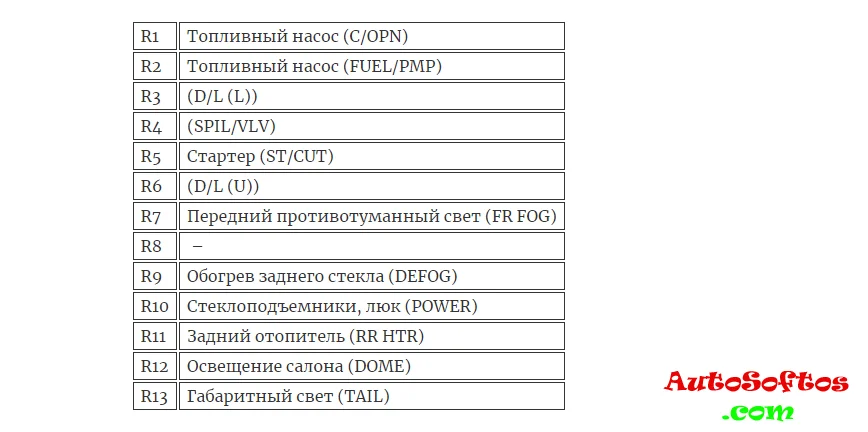

Расшифровка

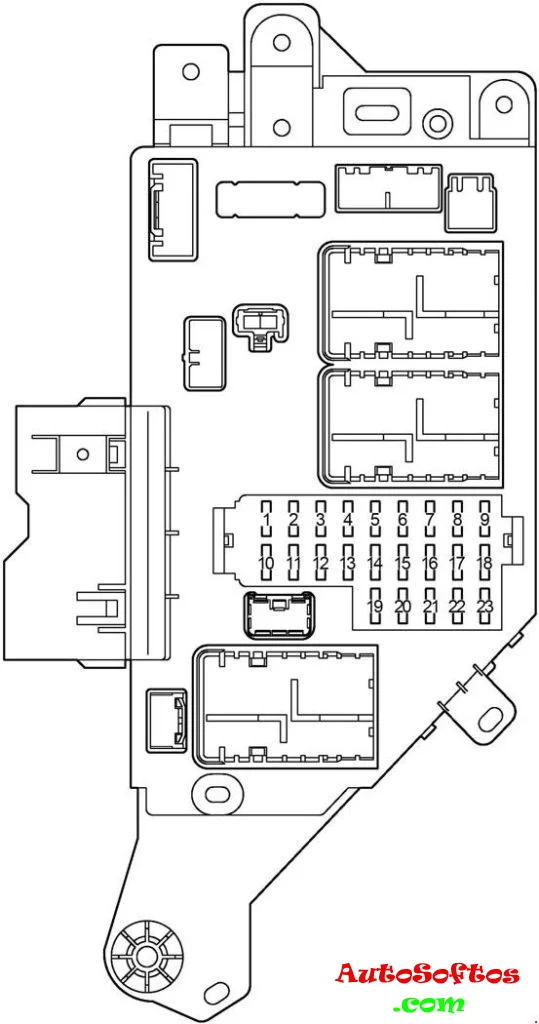

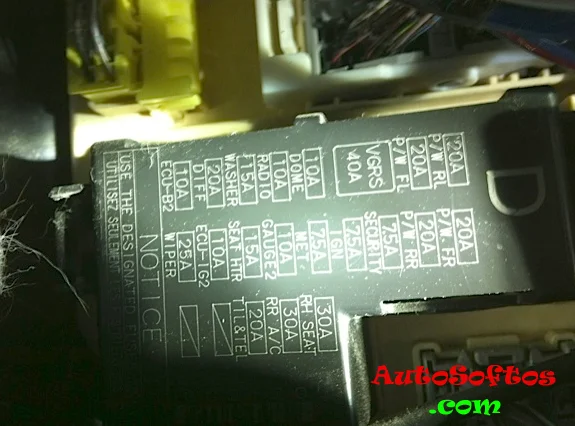

Схема. Вариант 2.
2003 – 2007

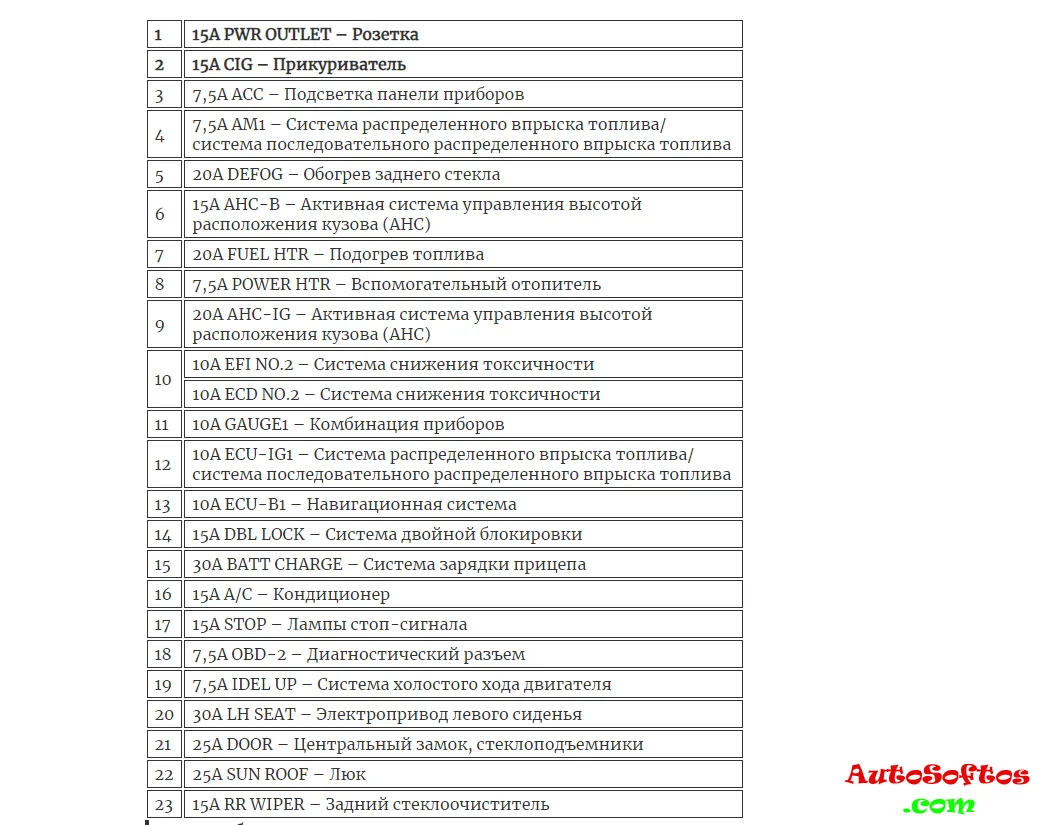

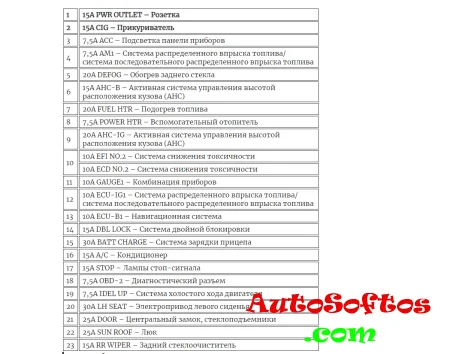

Назначение
За работу прикуривателя и розетки отвечают предохранители номер 1 и 2 на 15А.

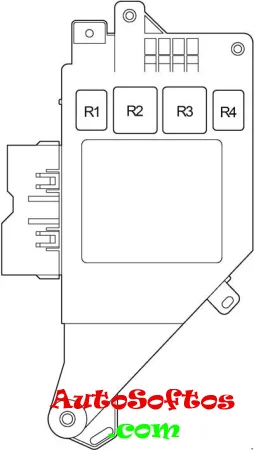

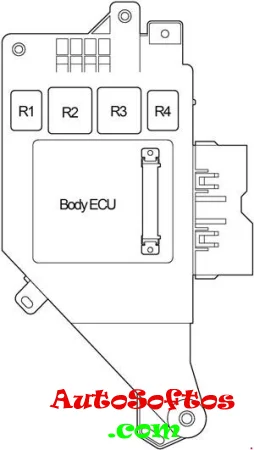

Схема реле с обратной стороны блока

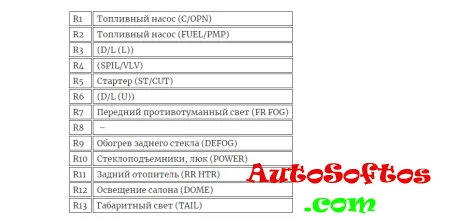

Назначение
R1 – Обогрев заднего стекла (DEFOG)
R2 – Зажигание (IG1 NO.2)
R3 – Зажигание (ACC)
R4 – Освещение салона (DOME)
Блок предохранителей с правой стороны

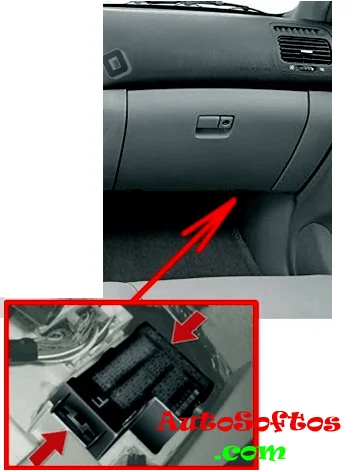

Находится под панелью приборов со стороны пассажира.
Схема
2002 – 2007

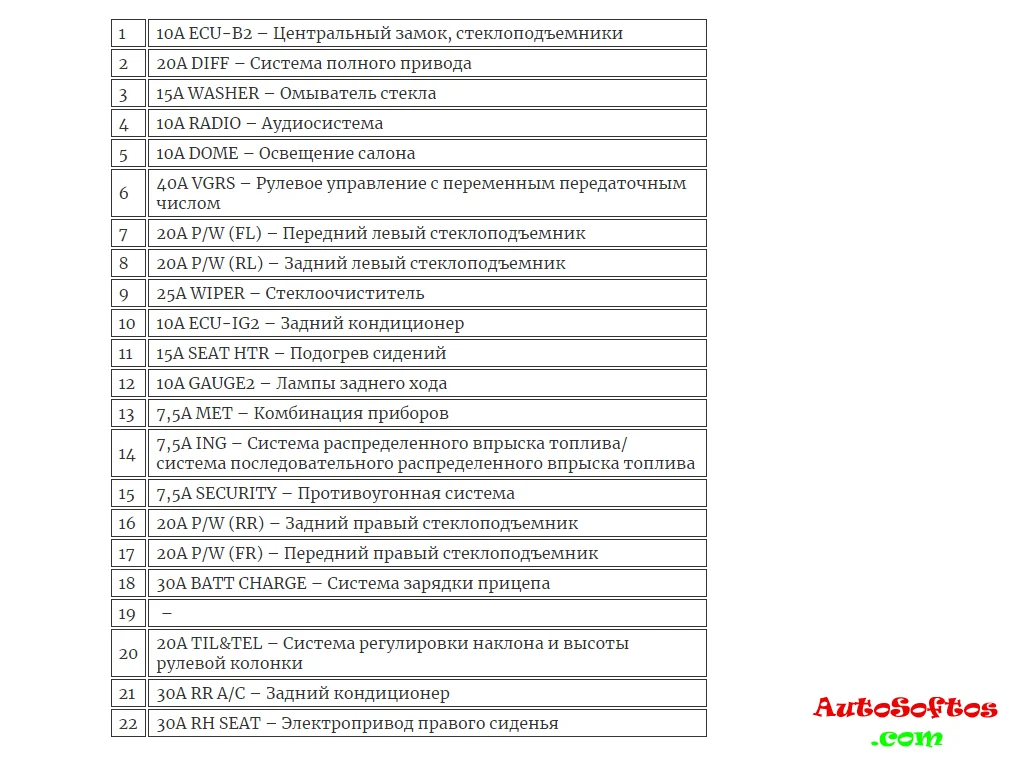

Описание

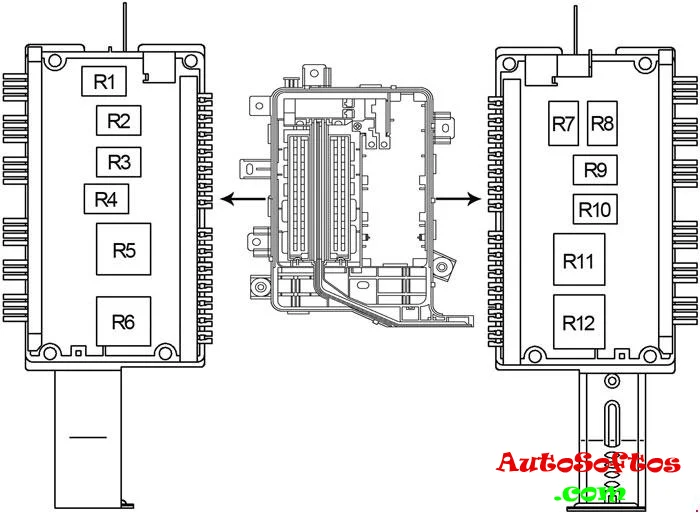

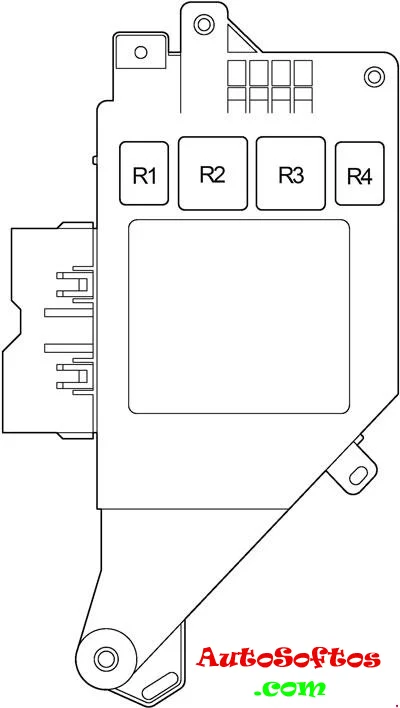

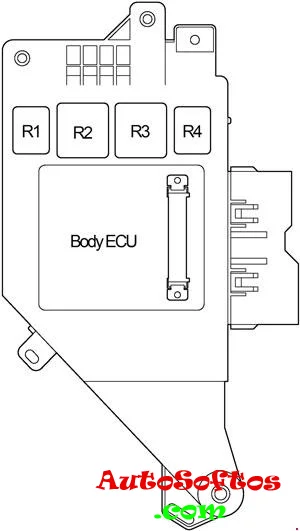

Схема реле с обратной стороны блока
Расшифровка
R1 – Лампы стоп-сигнала (STOP LP)
R2 –
R3 – Зажигание (IG1 NO.3)
R4 – Отсечка зажигания (ACC CUT)
Блоки под капотом

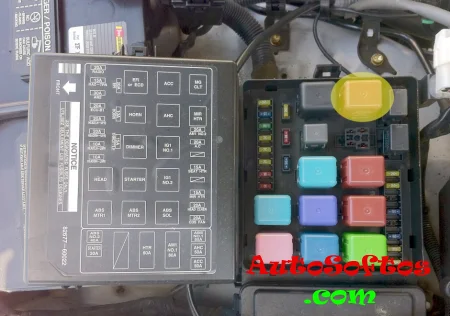

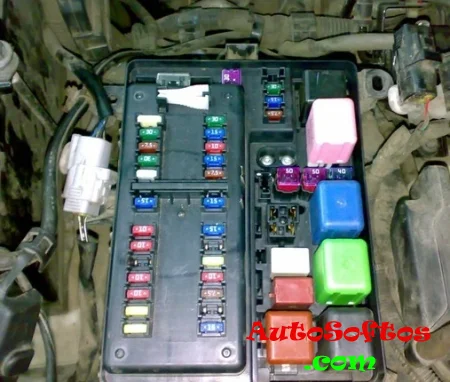

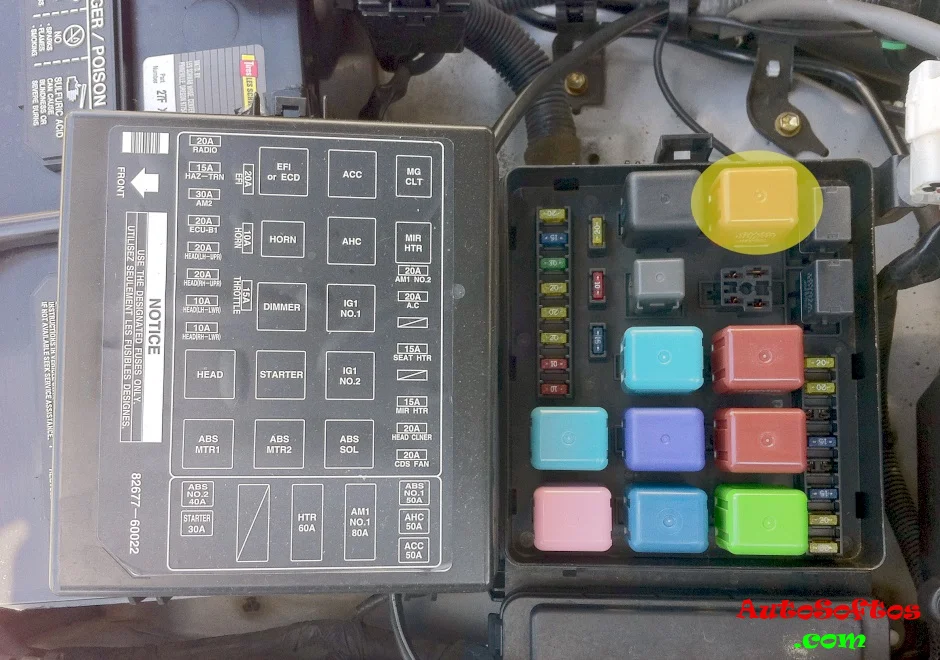

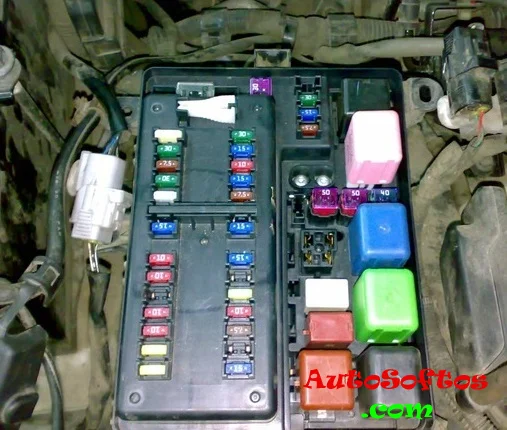

Блок предохранителей и реле
Расположен с левой стороны, рядом с аккумулятором.
Вариант 1

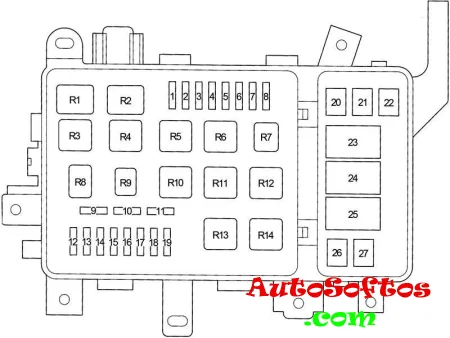

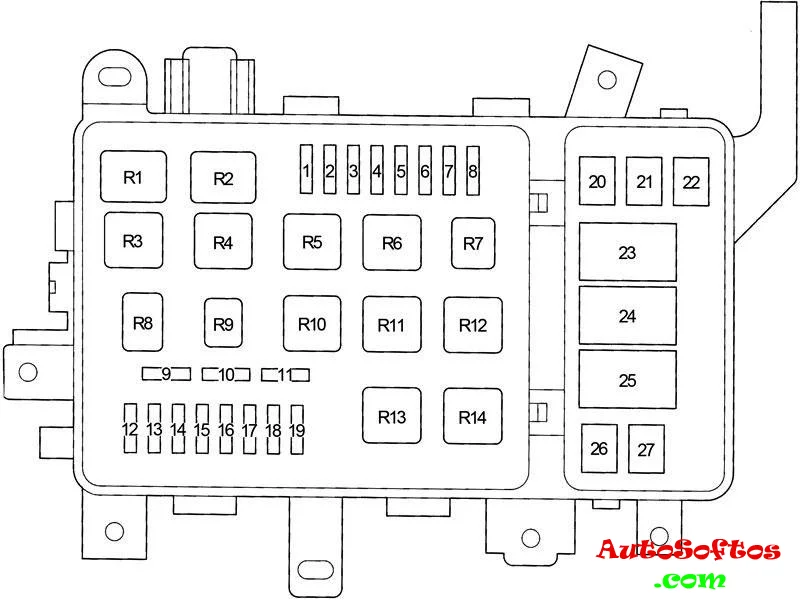

Схема
1998 – 2002

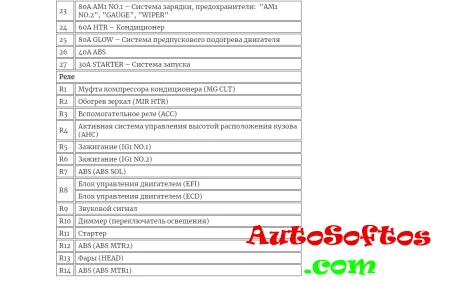

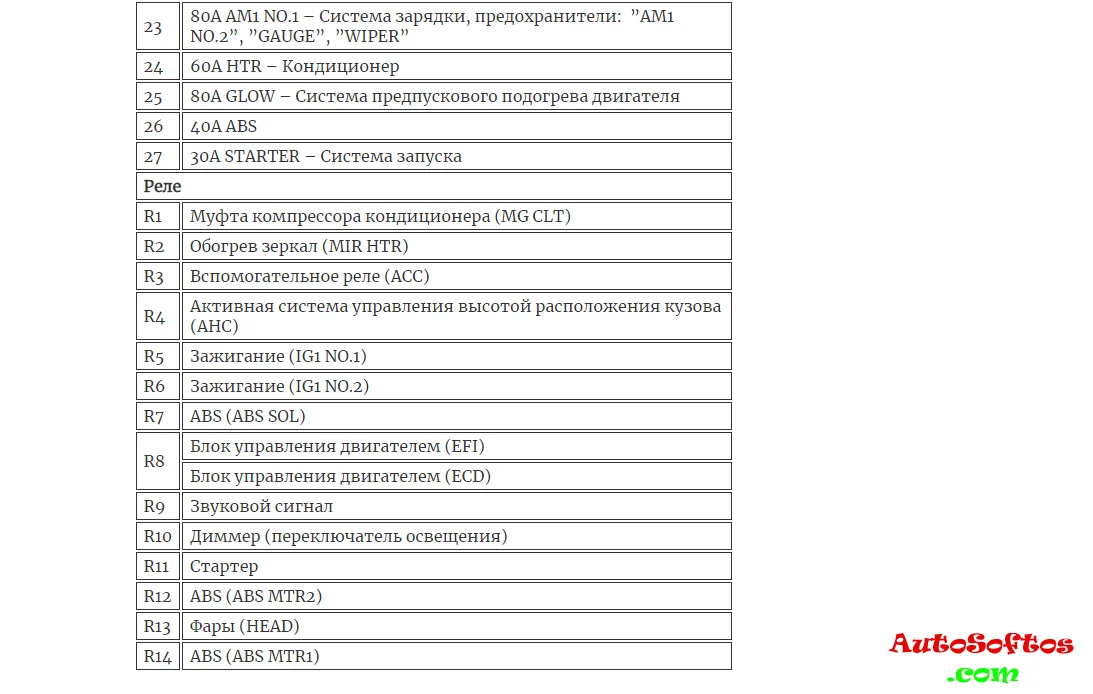

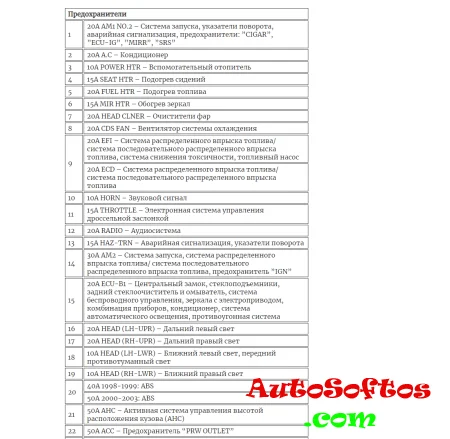

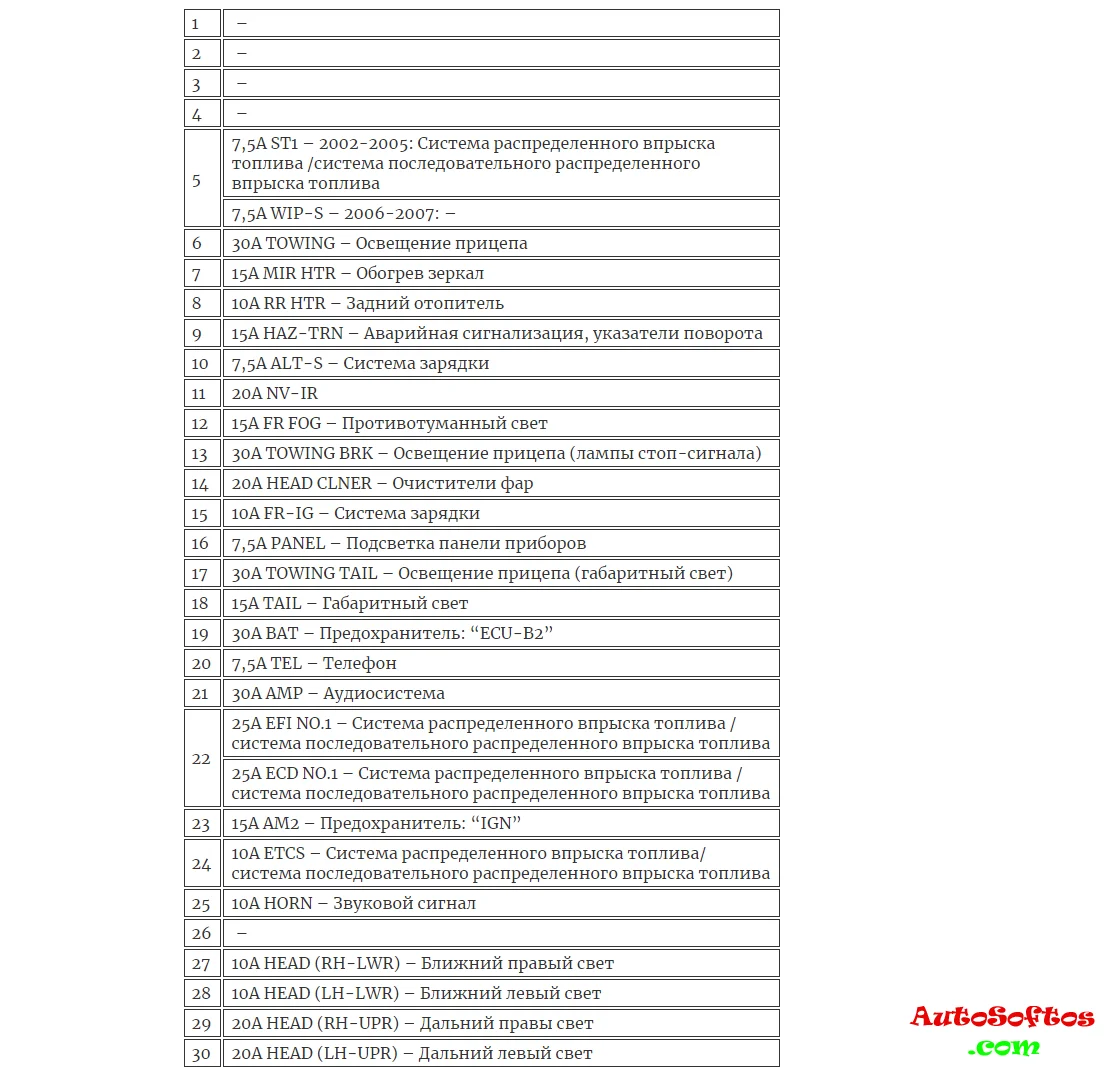

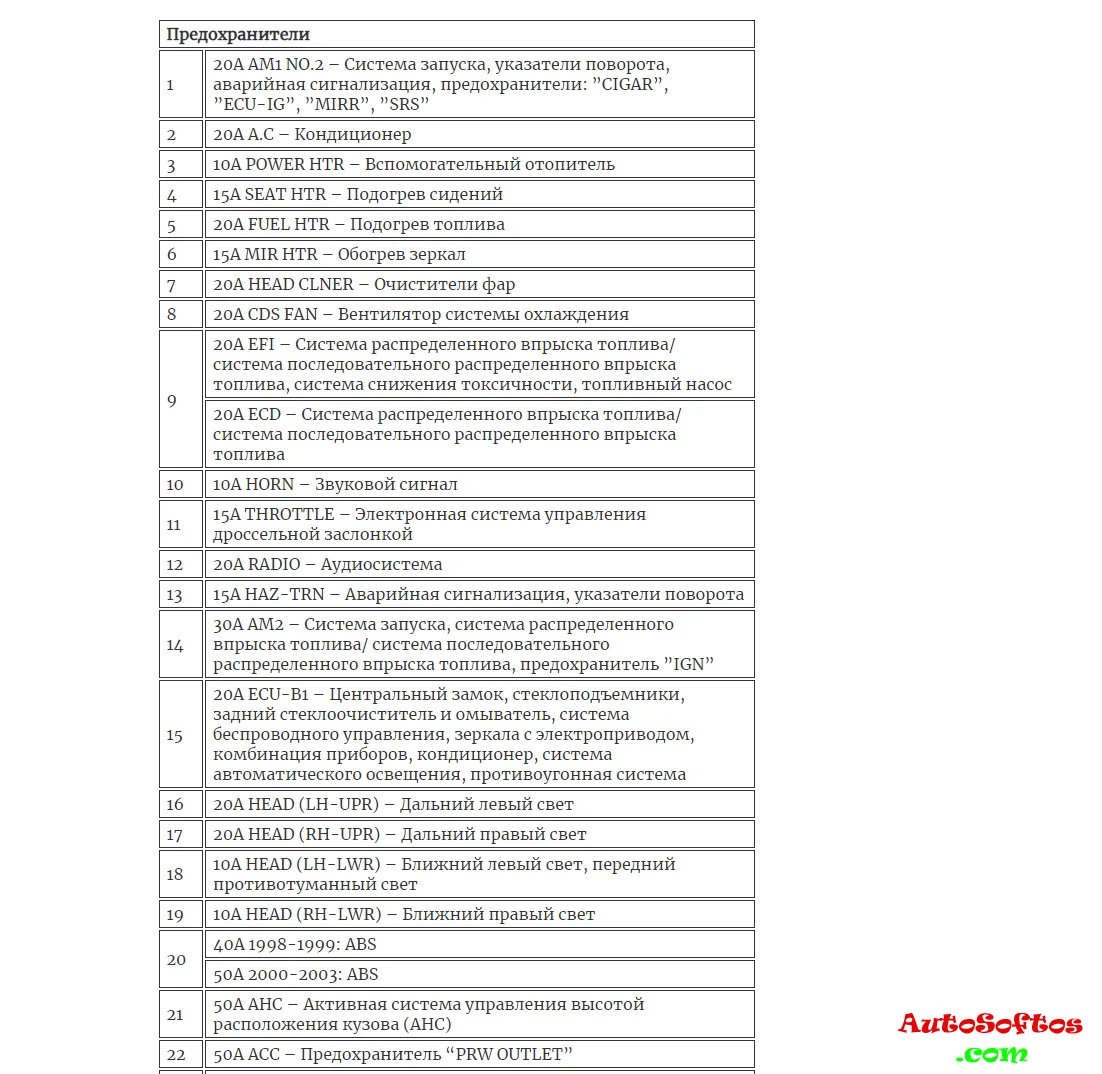

Назначение
Вариант 2

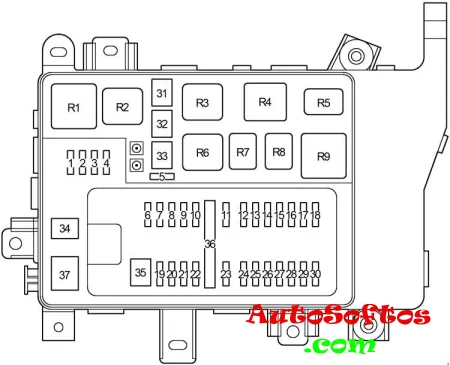

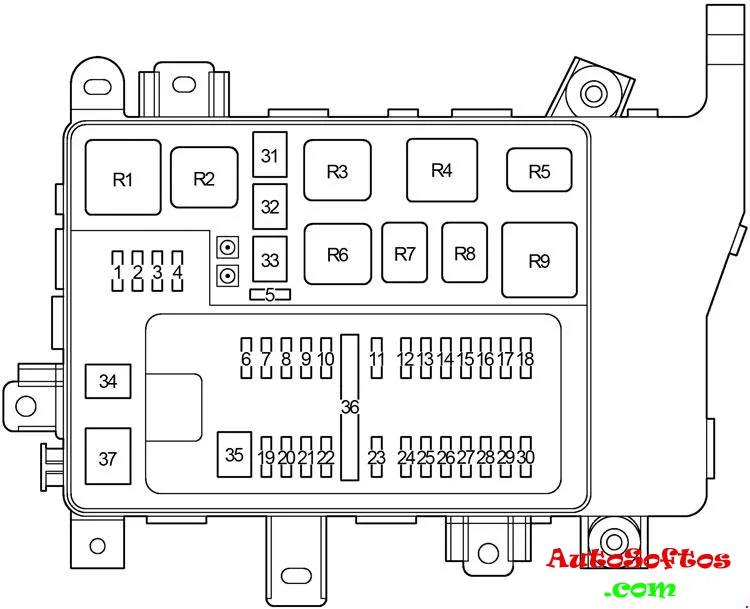

Схема
2003 – 2007

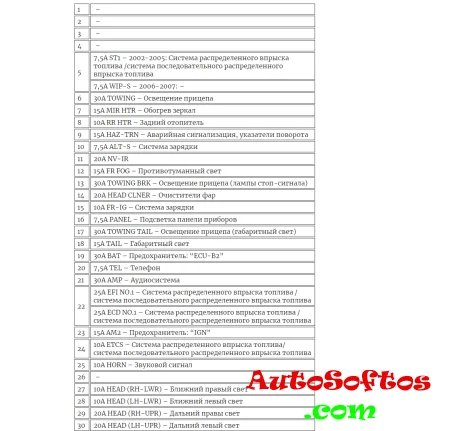

Обозначение

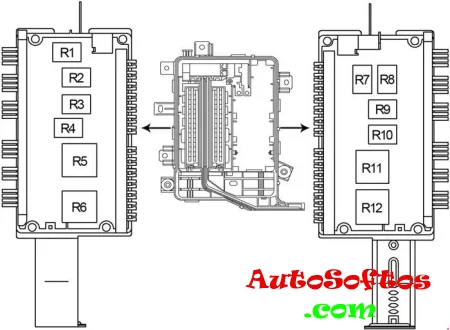

Реле

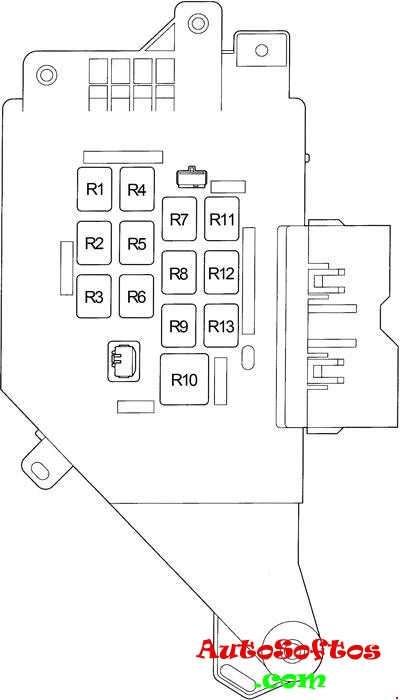

Схема

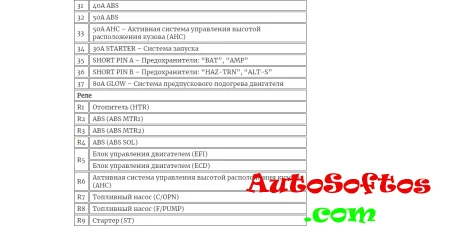

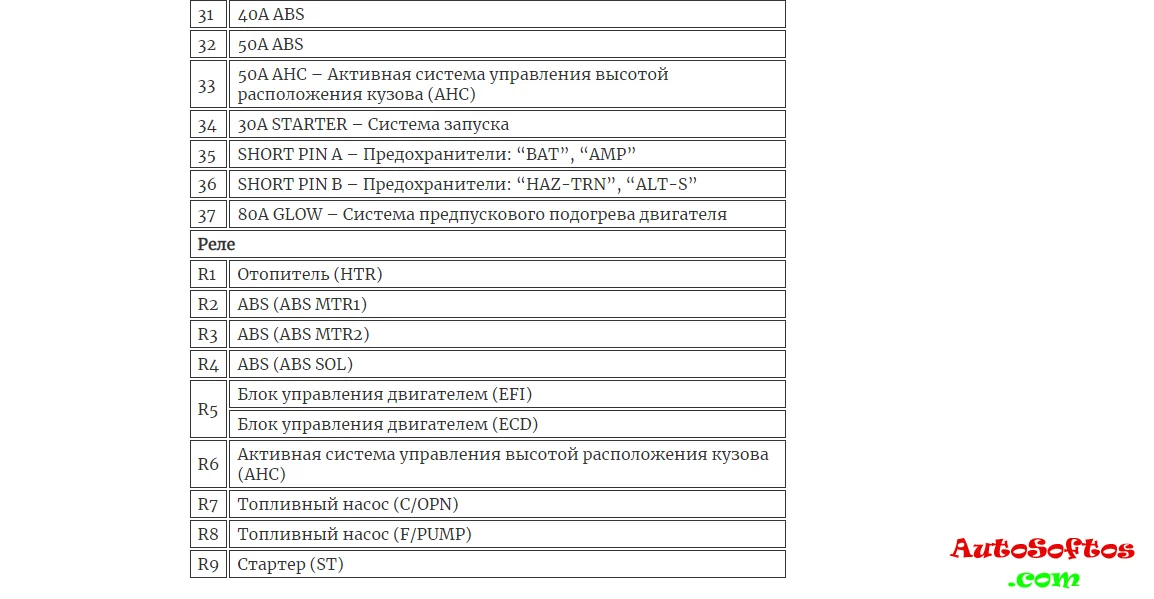

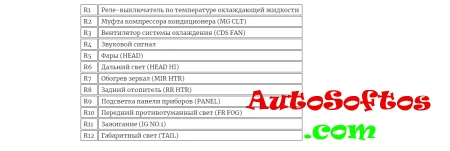

Расшифровка

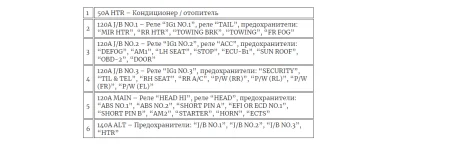

Блок на АКБ

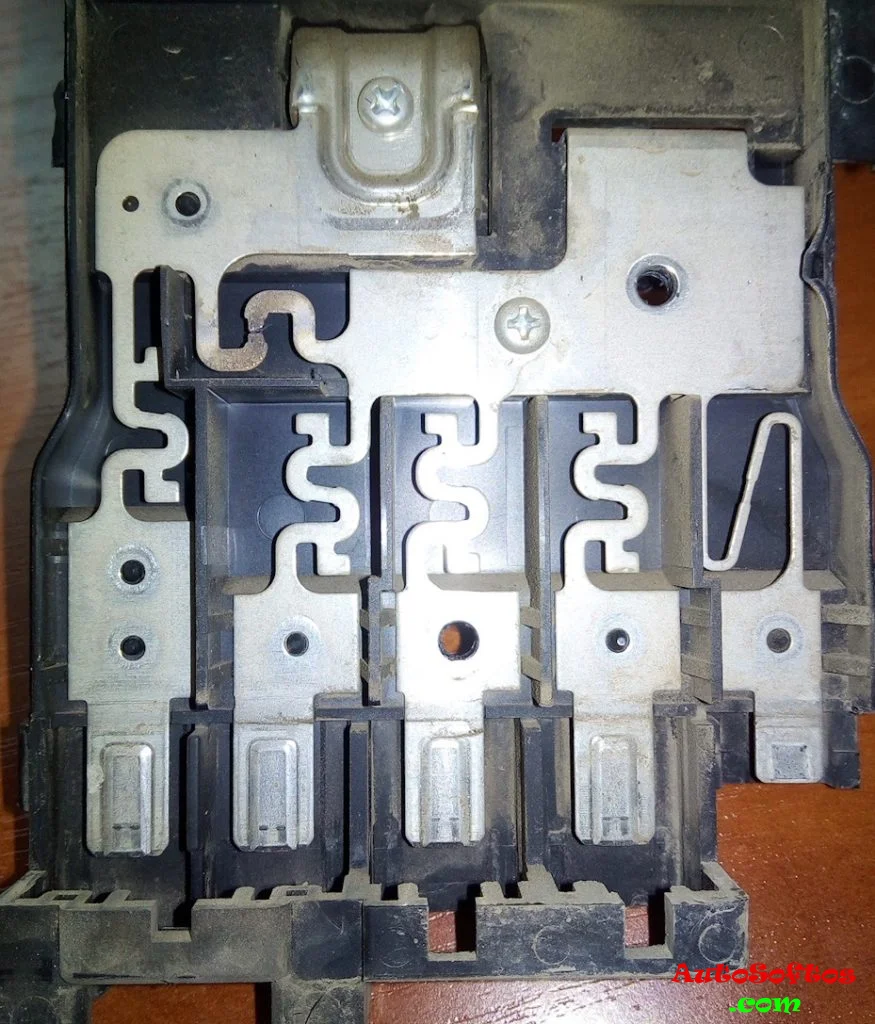

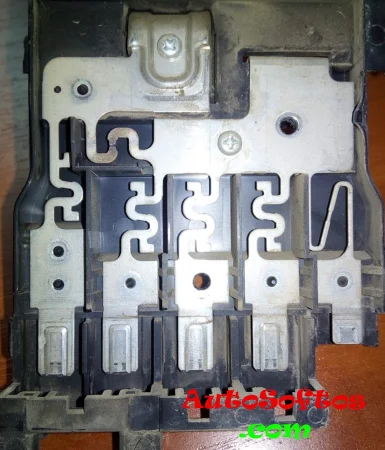

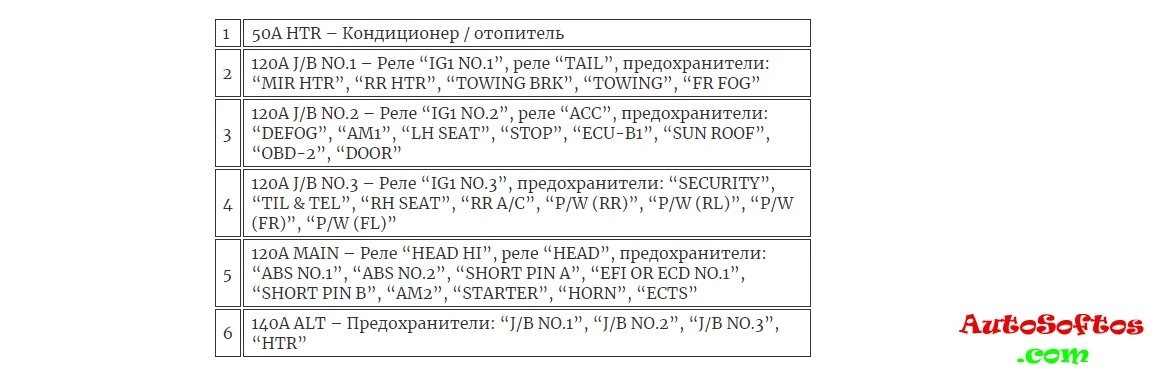

На плюсовой клемме аккумуляторной батареи, крепится блок предохранителей выполненный в виде плавких вставок.

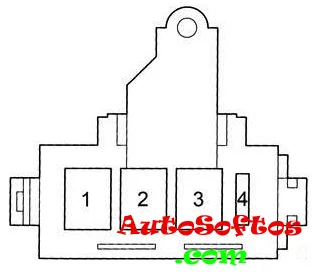

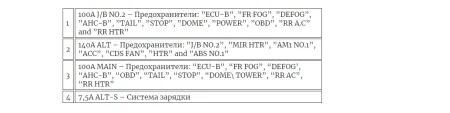

Схема
