Здесь вы сможете найти описание предохранителей и реле Сузуки Вагон Р 6 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Блок в салоне

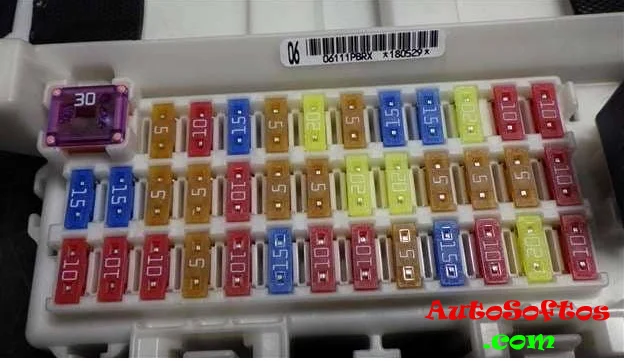

В салоне автомобиля блок предохранителей находится под панелью приборов с левой стороны, за бардачком.

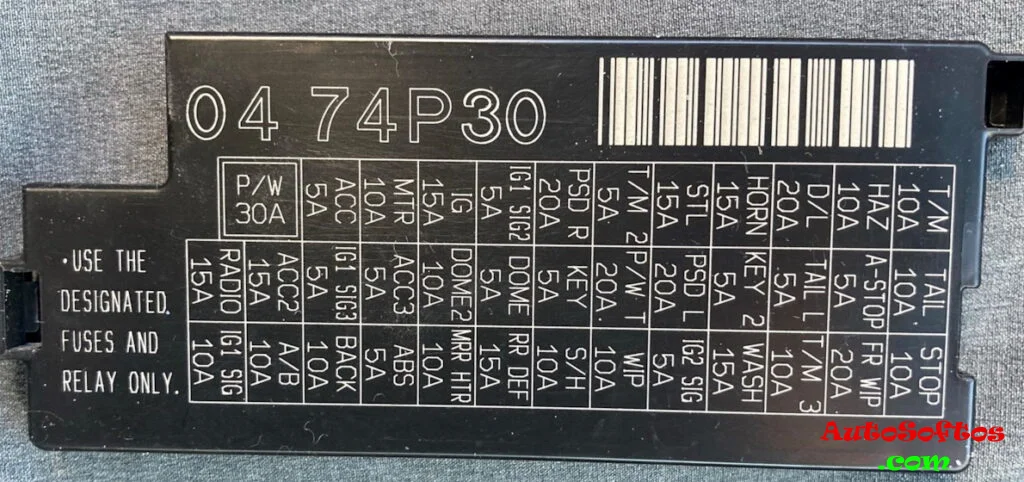

Сверяйте назначение со своими схемами на защитной крышке блока.

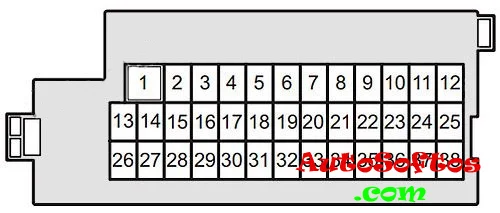

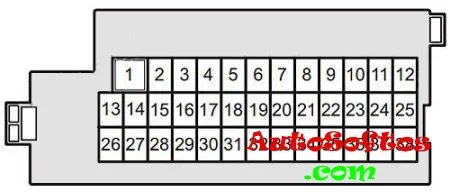

Схема
Описание
| 1. | 30A (P /W) Электро стеклоподъемники |
| 2. | 5A (ACC) радио |
| 3. | 10A (MTR) счетчик |
| 4. | 15A (IG) зажигание |
| 5. | 5A (IG1 SIG2) Усилитель руля |
| 6. | 20A (PSD R) сдвижная дверь правая |
| 7. | 5A (T/M2) рычаг выбора передач |
| 8. | 15A (STL) электрическая ручка Замок |
| 9. | 15A (HORN) Звуковой сигнал |
| 10. | 20A (D/L) дверной замок |
| 11. | 10A (HAZ) аварийка |
| 12. | 10A (T/M) трансмиссия |
| 13. | 15A (RADIO) радио |
| 14. | 15A (ACC2) Гнездо для аксессуаров (прикуриватель) |
| 15. | 5A (IG1 SIG3) лазерный радар |
| 16. | 5A (ACC3) Пусто [Автомобиль без турбонаддува]. Радио [турбокар] |
| 17. | 10A (DOME2) Лампа освещения салона |
| 18. | 5A (DOME) счетчик, приборы |
| 19. | 5A (KEY) замок зажигания |
| 20. | 20A (P /WT) стеклоподъемник |
| 21. | 20A (PSD L) сдвижная дверь левая |
| 22. | 5A (KEY 2) замок зажигания |
| 23. | 5A (TAIL L) Пусто [без турбокар] Задний фонарь (левый) [турбокар] |
| 24. | 5A (A-STOP) остановка холостого хода |
| 25. | 10A (TAIL) Задний фонарь [без турбокар] Задний фонарь (правый) / номерные фонари [турбокар] |
| 26. | 10A (IG1 SIG) остановка холостого хода или BCM |
| 27. | 10A (A/ B) подушка безопасности |
| 28. | 10A (BACK) Фонари заднего хода |
| 29. | 5A (ABS) ABS/ESP |
| 30. | 10A (MRR HTR) наружное зеркало — обогреватель |
| 31. | 15A (RR DEF) Обогреватель заднего сиденья |
| 32. | 10A (S/H) обогреватель сиденья |
| 33. | 10A (WIP) стеклоочиститель |
| 34. | 5A (IG2 SIG) вентилятор |
| 35. | 15A (WASH) мотор стеклоомывателя |
| 36. | 10A (T/M3) трансмиссия |
| 37. | 20A (FR WIP) передний стеклоочиститель |
| 38. | 10A (STOP (энергия заряда транспортных средств)) Стоп-сигналы |
Блоки под капотом
Вариант 1
Под капотом, в моторном отсеке, могут быть установлены 3 блок с предохранителями и реле.
Силовой блок

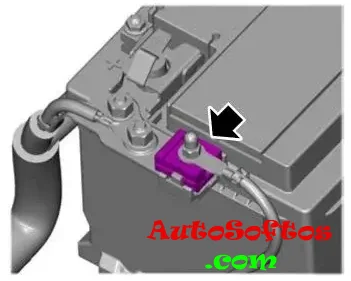

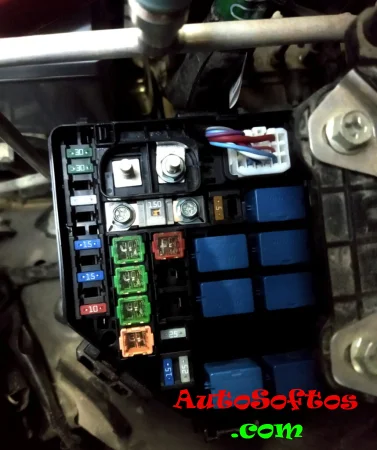

На плюсовой клемме аккумуляторной батареи крепится блок предохранителей в виде плавких вставок высокой мощности.
Основной блок

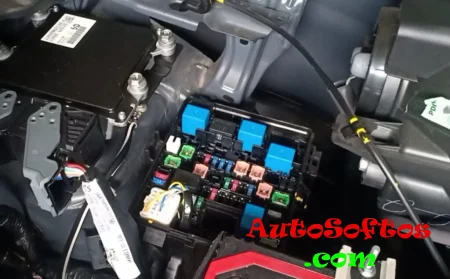

Расположен с левой стороны моторного пространства, рядом с аккумуляторной батареей.

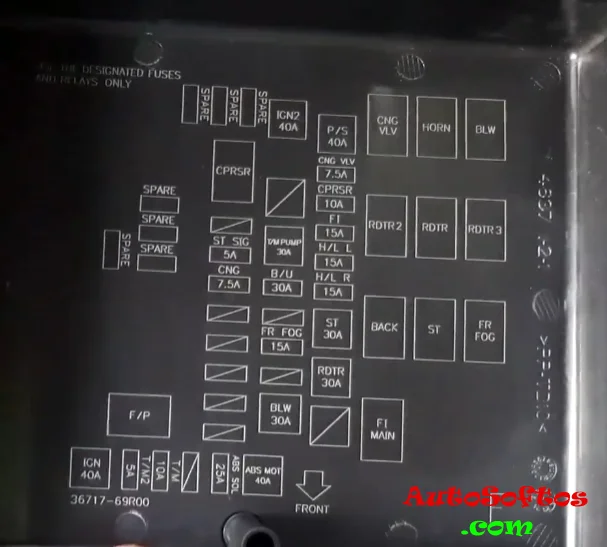

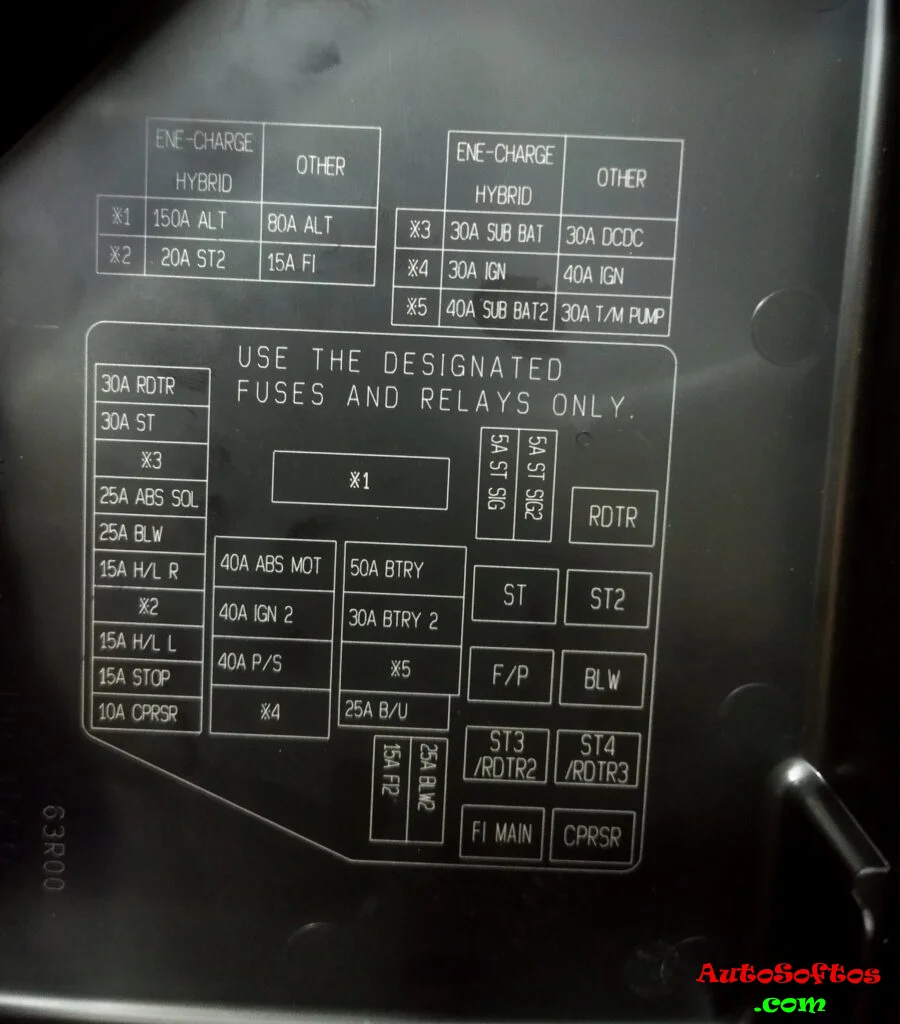

Схема
Обозначение
- (RDTR) — Вентилятор радиатора
- (ST) — Стартерная система
- DCDC; [ENE-CHARGE HYBRID] SUB BAT
- (ABS SCL) — Антиблокировочная тормозная система
- (BLW) — Электродвигатель вентилятора переменного тока
- H/L R — правая фара
- [ENE-CHARGE HYBRID] ST — Стартерная система
- H/L L — Левая фара
- (STOP) — Стоп-сигналы
- (CPRSR) — Компрессор кондиционера
- (ALT) — Аккумулятор и система зарядки
- ([ENE-CHARGE HYBRID] ALT — Аккумулятор и система зарядки
- (ST SIG) — Стартерная система
- (ABS MOT) — Антиблокировочная тормозная система (мотор)
- (IGN 2) — Зажигание
- (P/S) — Электропривод сиденья
- ([ENE-CHARGE HYBRID] IGN — Зажигание
- (BTRY) — Аккумулятор и система зарядки
- (T/M PUMP) — Насос трансмиссии
- (B/U) — Фонари заднего хода
- (BLW2) — Электродвигатель вентилятора переменного тока
- (F/P) — Топливный насос
- (RDTR) — Вентилятор радиатора
- (BLW) — Электродвигатель вентилятора переменного тока
- (CPRSR) — Компрессор кондиционера

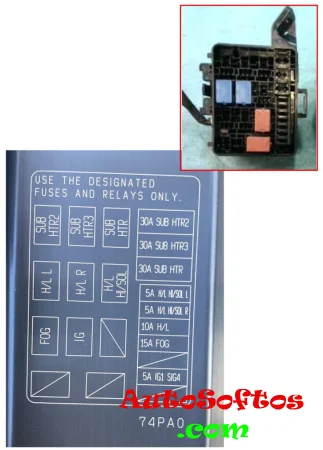

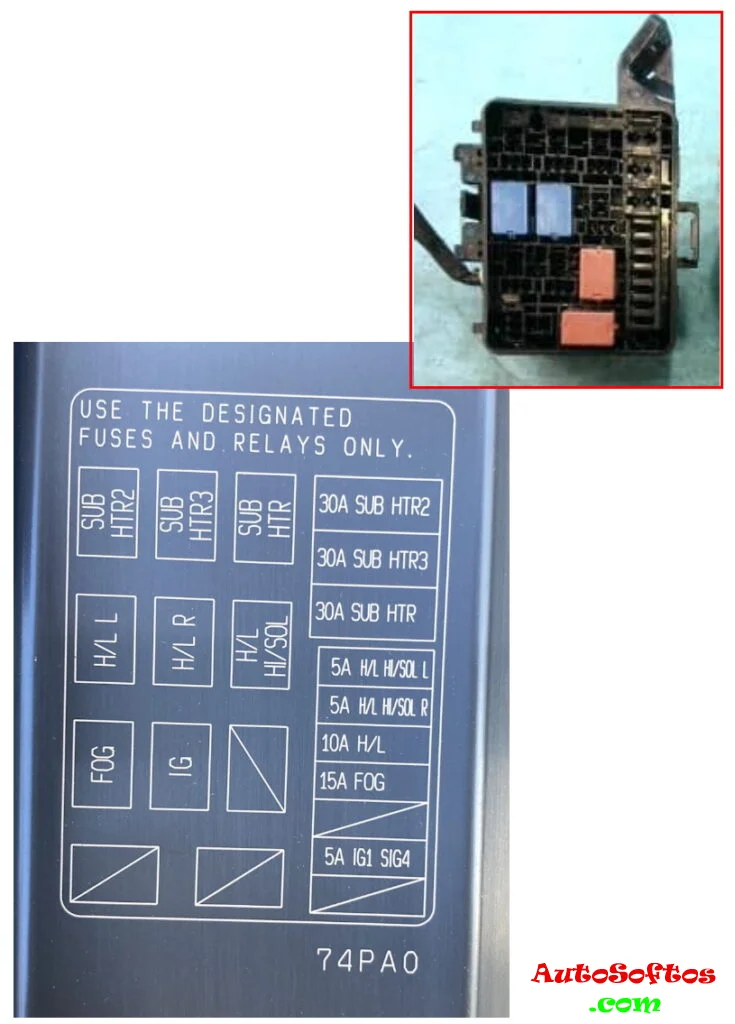

Дополнительный блок
Схема с назначением
Вариант 2

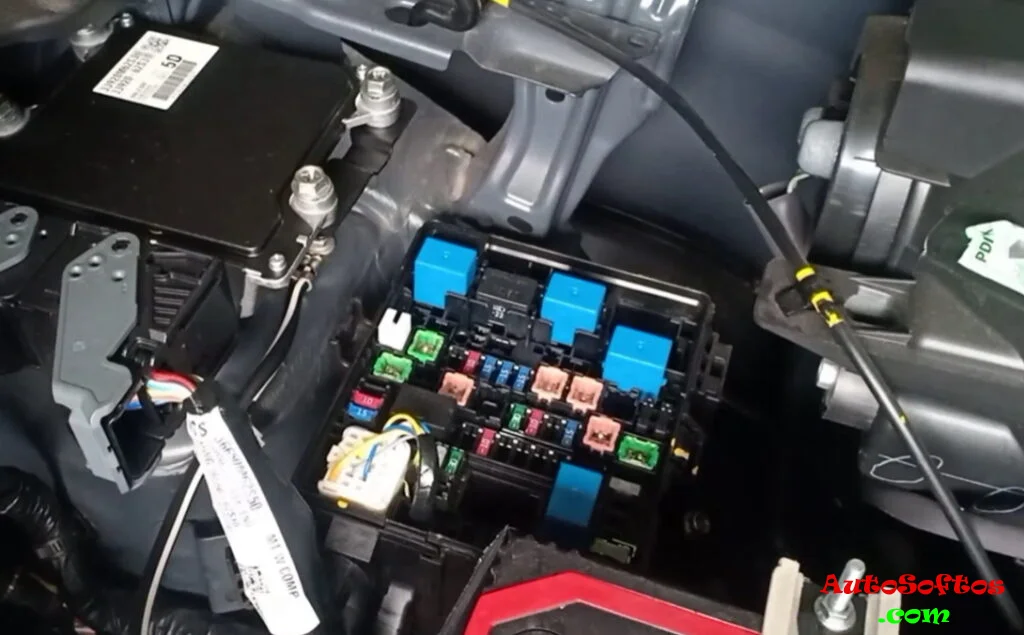

Под капотом в моторном отсеке расположен только одни блок с левой стороны рядом с аккумуляторной батарей.

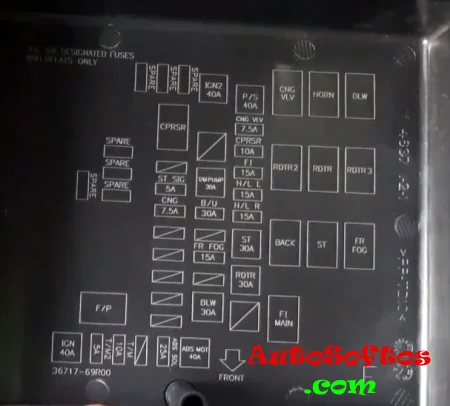

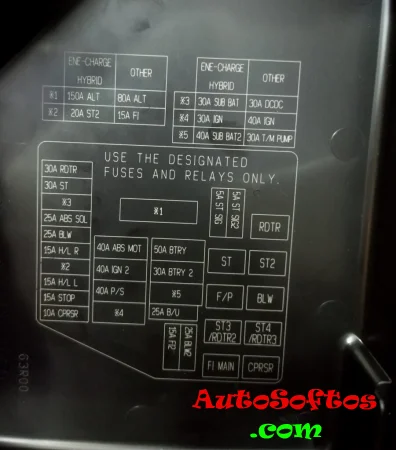

Схема обратной стороны крышки
Обозначение
- (RDTR) — Вентилятор радиатора
- (ST) — Стартерная система
- (ABS SCL) — Антиблокировочная тормозная система
- H/L R — Правая фара
- H/L L — Левая фара
- (STOP) — Стоп-сигналы
- (CPRSR) — Компрессор кондиционера
- (ALT / CNG) — Аккумулятор и система зарядки
- (ST SIG) — Стартерная система
- (ABS MOT) — Антиблокировочная тормозная система (мотор)
- (IGN 2) — Зажигание
- (P/S) — Электропривод сиденья
- (BTRY) — Аккумулятор и система зарядки
- (T/M PUMP) — Насос трансмиссии
- (B/U) — Фонари заднего хода
- (BLW2) — Электродвигатель вентилятора переменного тока
- (F/P) — Топливный насос
- (RDTR) — Вентилятор радиатора
- (BLW) — Электродвигатель вентилятора переменного тока
- (CPRSR) — Компрессор кондиционера
- (T/M) — Трансмиссия

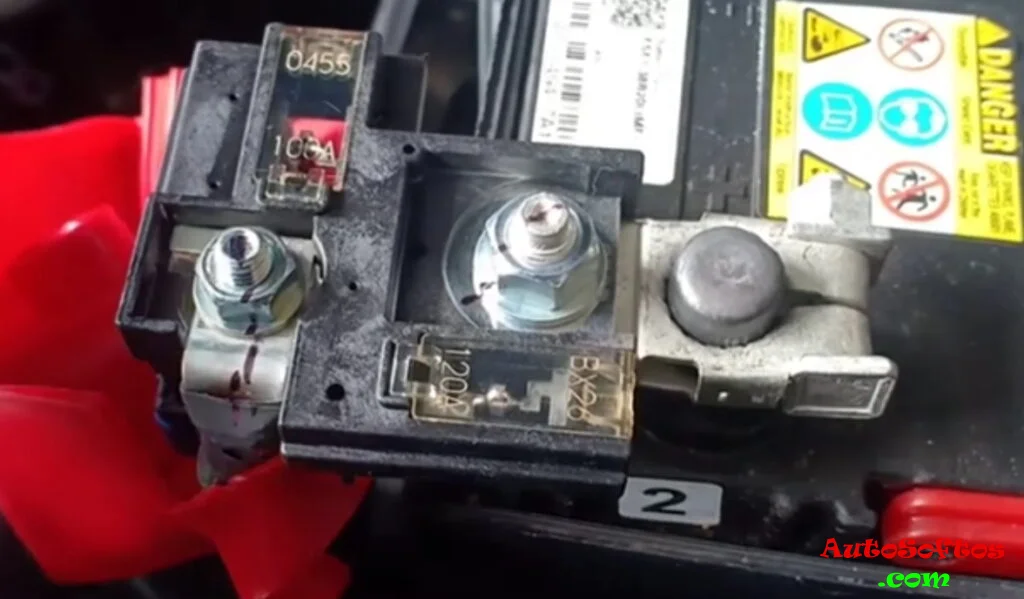

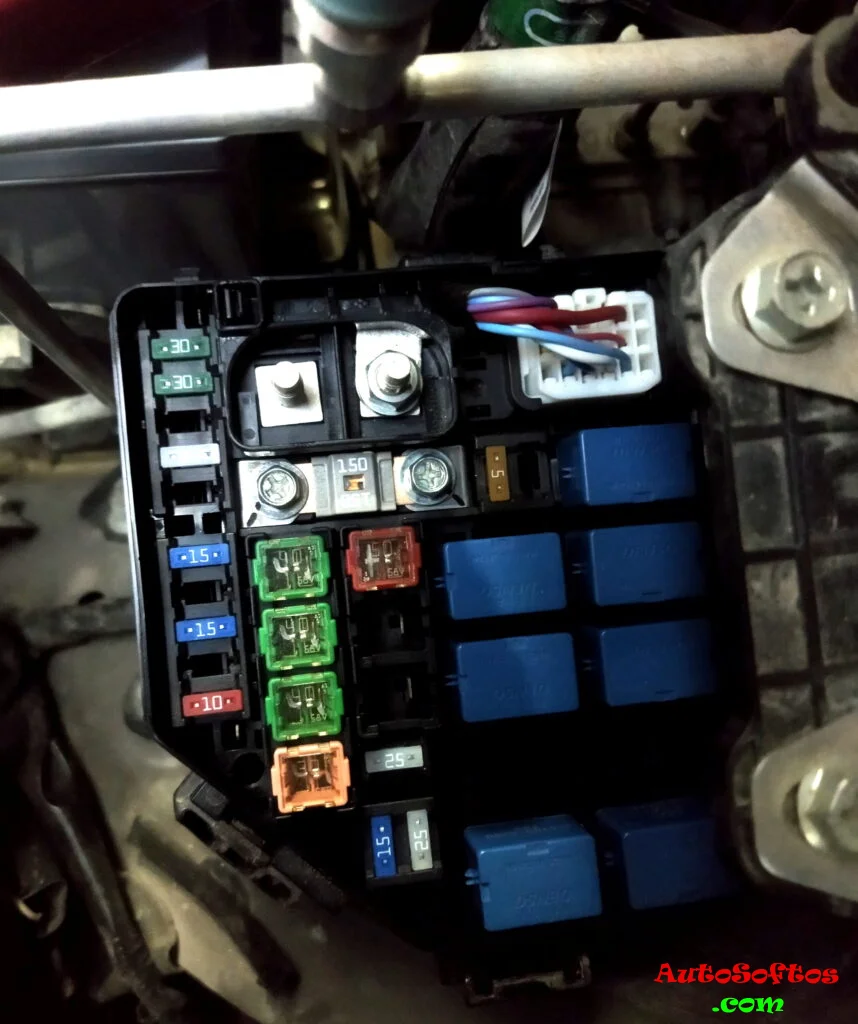

Так же на плюсовой клемме аккумуляторной батареи установлены предохранители высокой мощности в виде плавких вставок.
