Здесь вы сможете найти описание предохранителей и реле Сузуки Эскудо 1 Витара со схемами их блоков, фотографиями и местами их расположения. Выделим предохранитель прикуривателя.
Блок в салоне
В салоне автомобиля блок с предохранителями расположен под панелью со стороны водителя.

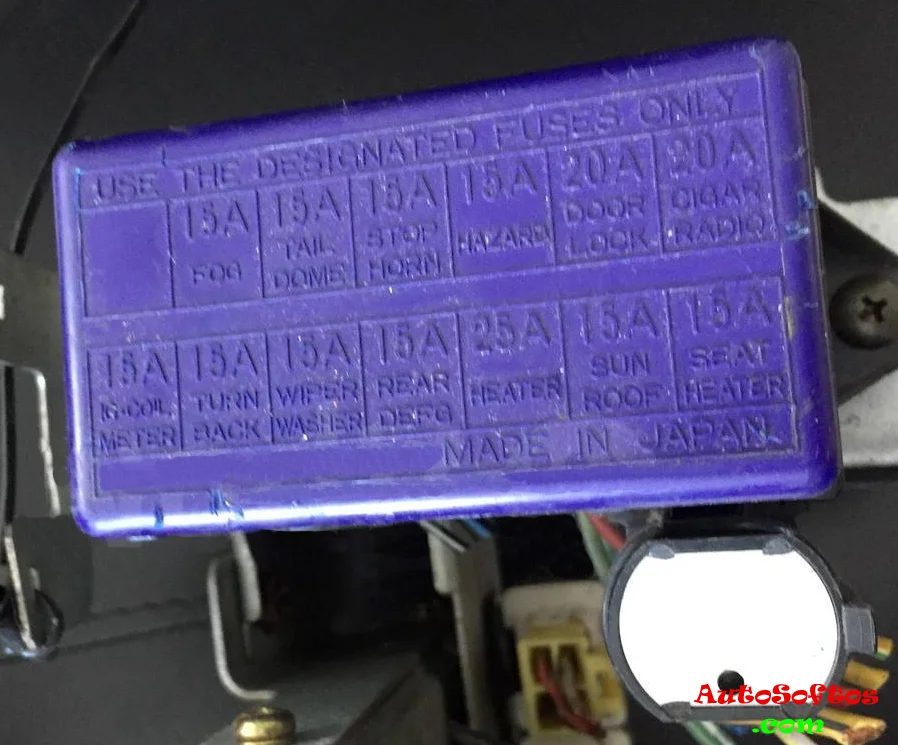

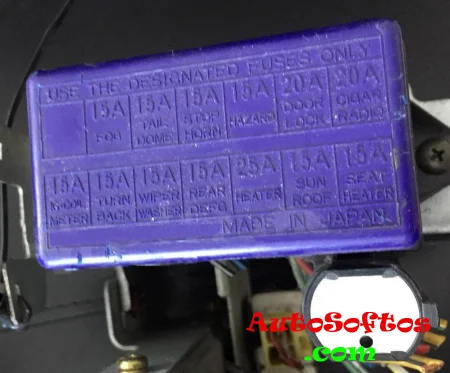

Сверяйте назначение элементов со своими схемами на обратной стороне крышке блока.

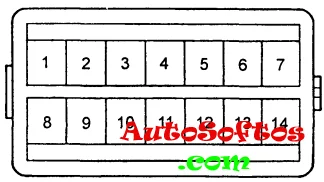

Схема
Описание
Вариант 1
| 1. | 10A HEAD R (правая фара) |
| 2. | 10A HEADL (левая фара, индикатор дальнего света) |
| 3. | 15A TAIL (габаритные фонари, наружное и внутреннее освещение) |
| 4. | 15A STOP HORN (стоп-сигналы, звуковой сигнал) |
| 5. | 15A HAZARD (аварийная сигнализация) |
| 6. | 20A CIGAR (прикуриватель, магнитола) |
| 7. | 15A АСС (дополнительные потребители) |
| 8. | 15A IG. COIL, METER (система зажигания, приборы) |
| 9. | 10A TURN, BACK (указатели поворота, фонарь заднего хода) |
| 10. | 15A WIPER, WASHER (стеклоочистители, стеклоомыватели) |
| 11. | 15A REAR DEFG (обогреватель заднего стекла) |
| 12. | 20A HEATER (отопитель) |
| 13. | 20A DOOR LOCK (замки дверей) |
| 14. | DIAG (диагностический разъем) |
Вариант 2
| 1. | — |
| 2. | 15A FOG (противотуманные фары) |
| 3. | 15A TAIL DOME (внутренее освещение) |
| 4. | 15А STOP HORN (стоп сигналы, гудок) |
| 5. | 15А HAZARD (аварийная сигнализация) |
| 6. | 20А DOOR LOCK (дверные замки) |
| 7. | 20А CIGAR RADIO (прикуриватель, радио) |
| 8. | 15А IG. COIL METER (зажигание, приборы) |
| 9. | 15А TURN BACK (задний ход) |
| 10. | 15 WIPER WASHER (очиститель, омыватель) |
| 11. | 15А REAR DEFG (задний обогреватель) |
| 12. | 25А HEATER (обогвеватель) |
| 13. | 15А SUN ROOF (люк на крыше) |
| 14. | 15А SEAT HEATER (обогрев сидений) |
Блок под капотом

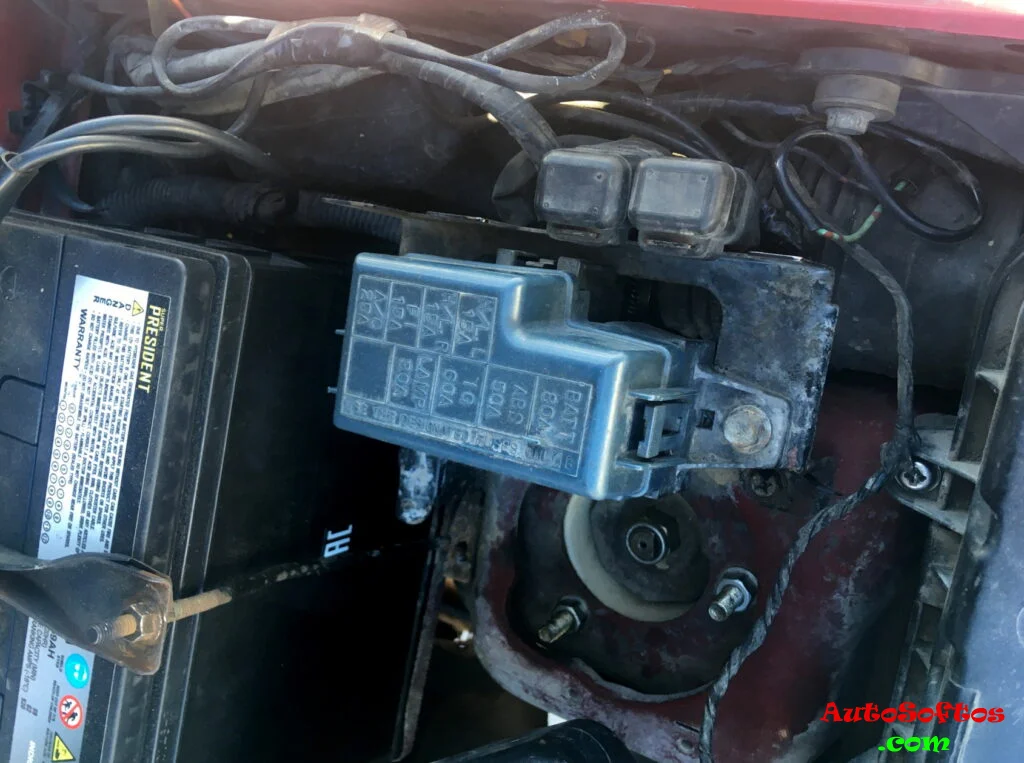

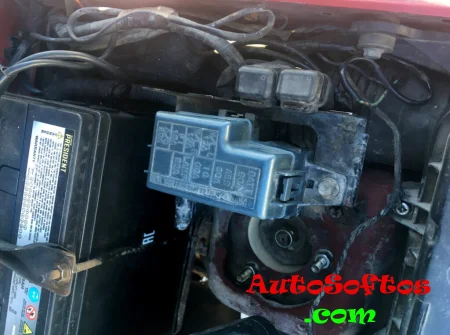

В моторном отсеке блок с предохранителями расположен под капотом с правой стороны рядом с аккумуляторной батареей.

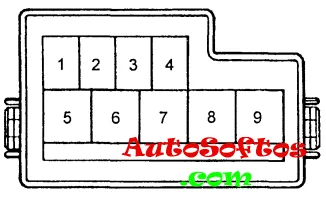

Схема
Обозначение
- 15А A/C (кондиционер)
- 15А ACO-S
- 15A HEADR (левая фара)
- 25A HEAD L (правая фара)
- —
- 30A LAMP (фары и освещение)
- 60A IG (замок зажигания)
- 50A ABS (АБС)
- 80А ВАТТ (к центральному блоку предохранителей)
