Здесь мы покажем места расположения блоков предохранителей и реле для первого поколения Сузуки Балено (Сузуки култус) их схемы и описание назначения элементов. Отметит предохранитель прикуривателя.

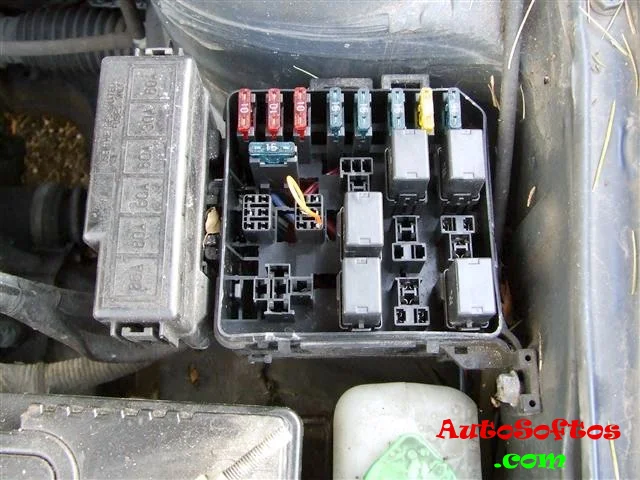

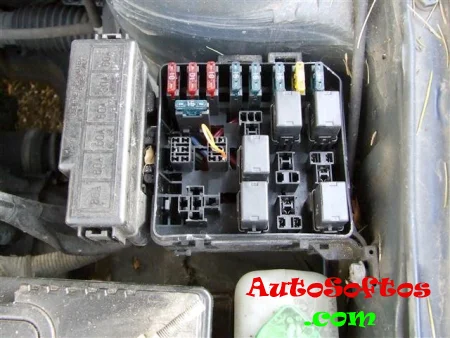

Блок под капотом
Он находится с левой стороны рядом с аккумуляторной батареей.
Схема
Описание
| 1. | Реле ABS |
| 2. | Реле звукового сигнала |
| 3. | Реле электродвигателя вентилятора системы охлаждения |
| 4. | Реле топливного насоса |
| 5. | Реле блокировки селектора АКПП |
| 6. | Реле электродвигателя вентилятора конденсатора кондиционера |
| 7. | Реле насоса ABS |
| 8. | Реле электронного блока управления двигателем |
| 9. | Реле электромагнитной муфты компрессора кондиционера |
| 10. | Реле задних габаритов |
| 11. | Диагностический разъем (DLC)2 |
| 12. | Диагностический разъем (DLC)1 |
| F1. | (80A) Плавкая вставка — Питание аккумуляторной батареи |
| F2. | (60A) Плавкая вставка — предохранители фар, системы впрыска топлива и звукового сигнала |
| F3. | (60A) Плавкая вставка- Питание от замка зажигания |
| F4. | (60A) Плавкая вставка — реле ABS |
| F5. | (30A) Плавкая вставка — реле вентилятора системы охлаждения |
| F6. | (60A) Плавкая вставка — кондиционер |
| F7. | (15A) Система впрыска топлива |
| F8. | (20A) Лампы освещения салона |
| F9. | (15A) Левая фара |
| F10. | (15A) Правая фара |
| F11. | (15A) Звуковой сигнал |
| F12. | (10A) Задний левый габарит |
| F13. | (10A) Задний правый габарит |
| F14. | (10A) Подсветка комбинации приборов |
| F15. | (15A) Кондиционер |

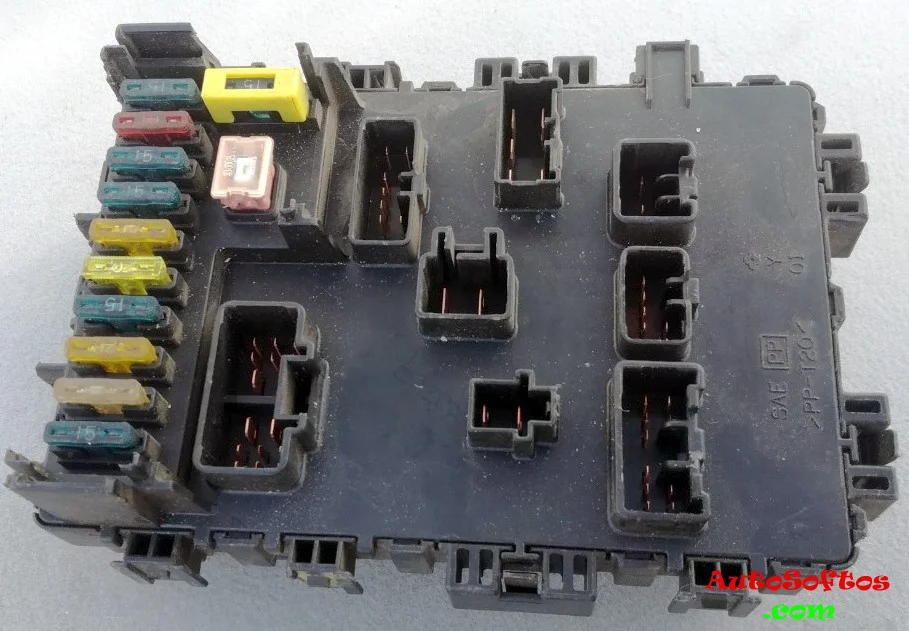

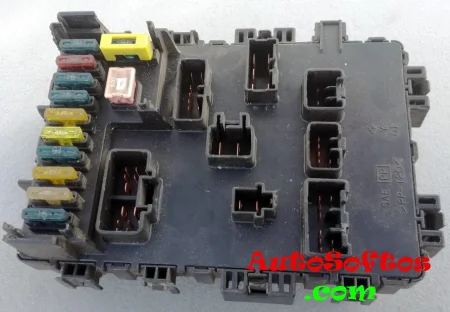

Блок в салоне
Находится под панель приборов, со стороны водителя.
Схема
Расшифровка
| 1 | Реле задних противотуманных фонарей |
| 2 | Реле противотуманных фар |
| 3 | Реле аварийной сигнализации |
| 4 | Реле-прерыватель указателей поворота |
| 5 | Блок предупреждения о включенном освещении |
| F1 | 15A Фонари заднего хода |
| F2 | 15A Обогреватель заднего стекла |
| F3 | 10A Замок зажигания |
| F4 | 20A Стоп — сигналы |
| F5 | 15A Противотуманные фары |
| F6 | 15A/20А Дополнительное оборудование, прикуриватель |
| F7 | 15A Центральный замок |
| F8 | 15A Очистители |
| F9 | 20A Резерв |
| F10 | 15A Резерв |
| F11 | 15A Система SRS |
| F12 | 30A Электропривод стеклоподъемников |
| F13 | Трубчатый предохранитель |
За прикуриватель отвечает предохранитель номер F6.
