Здесь мы покажем описание предохранителей и реле Тойота Корса (Терсел) со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Блок в салоне

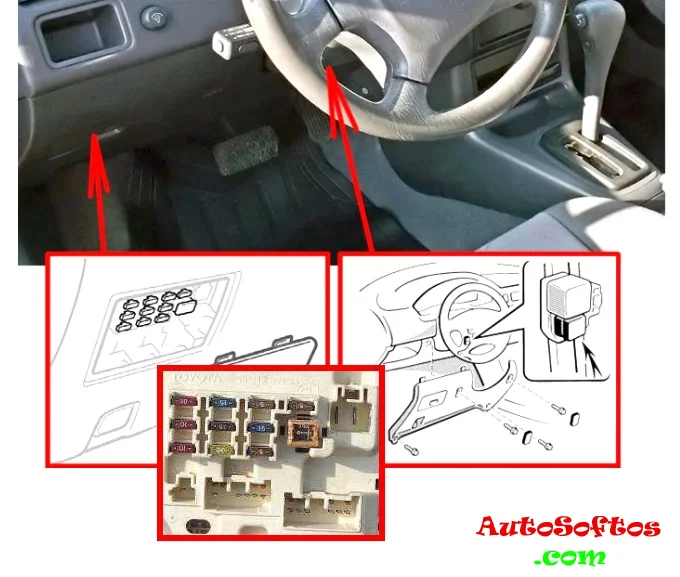

В салоне основной блок предохранителей находится в нижней части панели приборов за защитной крышкой со стороны водителя.

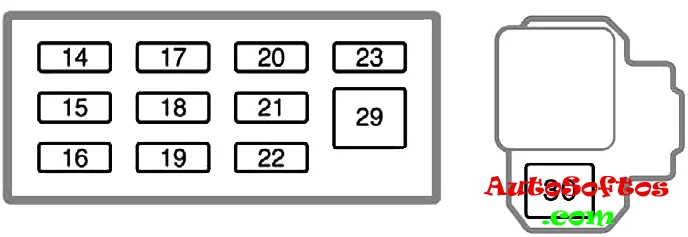

Схема
Описание
| 14. | 10A STOP — Стоп-сигналы, высокий стоп-сигнал, антиблокировочная тормозная система, система управления блокировкой переключения передач |
| 15. | 10A A/C — Кондиционер |
| 16. | 15A TAIL — Задние фонари, габаритные огни, освещение номерного знака, подсветка приборной панели, система кондиционирования воздуха, аварийные мигалки, система кондиционирования воздуха, обогреватель заднего стекла, автомобильная аудиосистема, прикуриватель, часы |
| 17. | 10A GAUGE — Манометр и измерители, индикатор напоминания об обслуживании (за исключением индикатора дальнего света фар) и предупреждающие зуммеры (кроме сигнальных ламп выпуска, открытой двери и системы SRS), фонари заднего хода, обогреватель заднего стекла, электрические стеклоподъемники |
| 18. | 7,5A TURN — Указатели поворота, аварийные мигалки; |
| 19. | 20A WIPER — Дворники и омыватель лобового стекла |
| 20. | 5A ECU-IG — Антиблокировочная тормозная система, кондиционер; |
| 21. | 15A CIG&RADIO — Прикуриватель, автомобильная аудиосистема, часы, система защиты от кражи, система управления блокировкой переключения передач, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 22. | 5A IGN — Система зарядки, сигнальная лампа разряда, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 23. | 5A SRS or ECU-B — Контрольная лампа подушки безопасности SRS |
| 29. | 30A DEF — Обогрев заднего стекла |
| 30. | 30A PWR — Электрические стеклоподъемники, система блокировки дверей с электроприводом |
За работу прикуривателя отвечает предохранитель номер 21 на 15А.

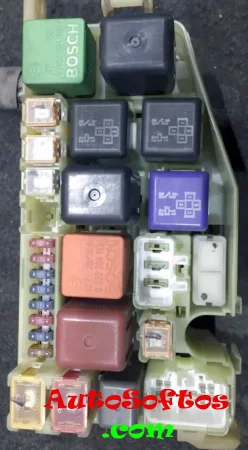

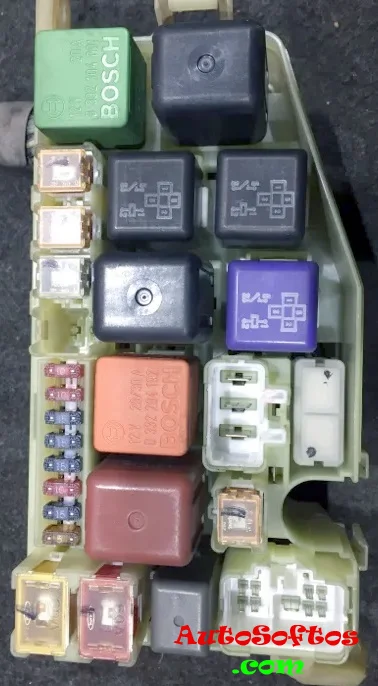

Блоки под капотом

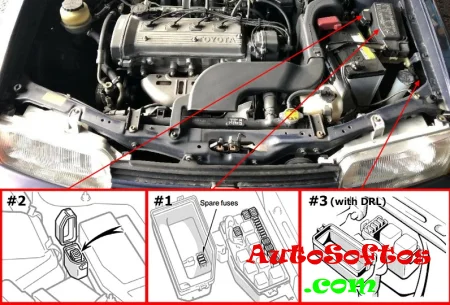

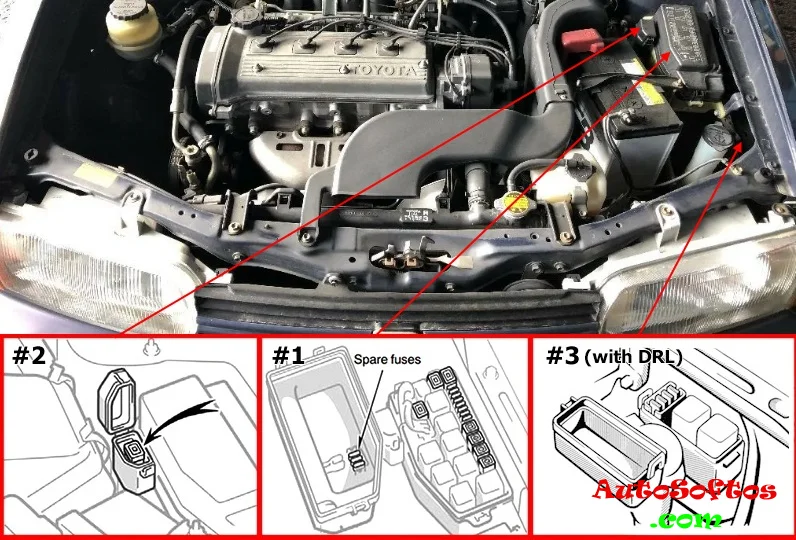

Под капотом может находится 3 основных блока с предохранителями и реле.

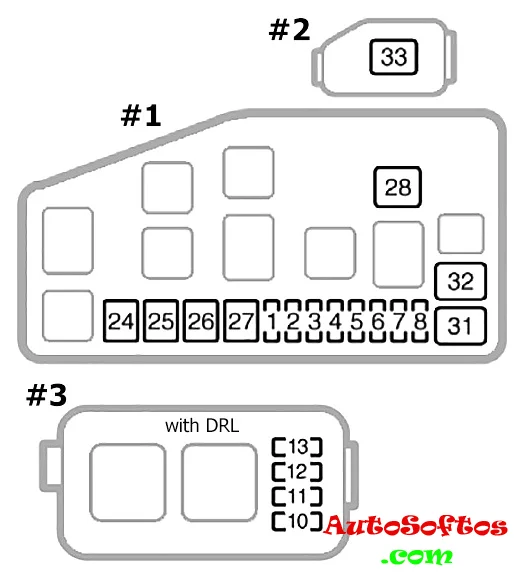

Схема
Назначение
| 1. | 10А HEAD (LH) — Без ДХО: Левая фара |
| 1. | 5А DRL — с ДХО: Система дневных ходовых огней |
| 2. | 10A HEAD (RH)) — Без ДХО: Правая фара |
| 3. | 15A AM2 — Система зажигания, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, пред натяжители ремней безопасности, система стартера |
| 4. | 15A HAZ-HORN — 1995-1997: Звуковые сигналы, указатели поворота, аварийные сигналы, система защиты от кражи; |
| 15A HAZ-HORN — 1998-1999: Звуковые сигналы, аварийная сигнализация, система защиты от кражи. | |
| 5. | 15A EFI — система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система кондиционирования; |
| 6. | 10A DOME — Внутреннее освещение, сигнальная лампа открытой двери, часы, автомобильная аудиосистема, система защиты от кражи, система дневных ходовых огней. |
| 7. | 7,5A OBD-II — Бортовая система диагностики |
| 8. | 5A ALT-S — Система зарядки |
| 10. | 10A HEAD_ (RH-LWR) — С ДХО: Правая фара (ближний свет) |
| 11. | 10A HEAD_ (LH-LWR) — С ДХО: Левая фара (ближний свет) |
| 12. | 10A HEAD_ (RH-UPR) — С ДХО: Правая фара (дальний свет) |
| 13. | 10A HEAD_ (LH-UPR) — С ДХО: Левая фара (дальний свет) |
| 24. | 30A CDS FAN — Электрические вентиляторы охлаждения |
| 25. | 30A RAD FAN — Электрические вентиляторы охлаждения |
| 26. | 40A HEATER — Система кондиционирования, предохранители «A / C» |
| 27. | 30A DIMMER — С ДХО: предохранители «ГОЛОВКА (ПРАВ.-LWR)», «ГОЛОВКА (LH-LWR)», «ГОЛОВКА (ПРАВ. |
| 28. | 30A MAIN — Стартерная система |
| 31. | 60A ABS — Анти блокировочная тормозная система |
| 32. | 50A AM1 — предохранители «DEF», «WIPER», «GAUGE», «ECU-IG», «TURN», «IGN», «PWR» и «CIG & RADIO» |
| 33. | 100A ALT — «ABS», «STOP», «TAIL», «ECU-B» или «SRS», «DEF», «AM1», «WIPER», «GAUGE», «ECU-IG», «TURN» , Предохранители «PWR» и «CIG & RADIO» |
