Здесь мы покажем места расположения электронных блоков управления, описание предохранителей и реле Тойота Ленд Крузер Прадо 120 с их схемами и фото примерами. Выделим предохранитель прикуривателя.
Блоки в салоне
Расположение

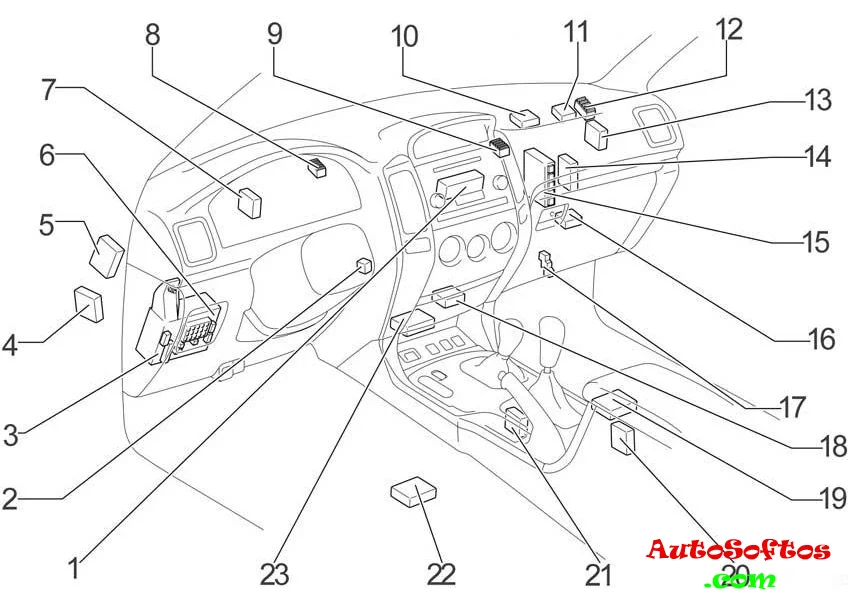

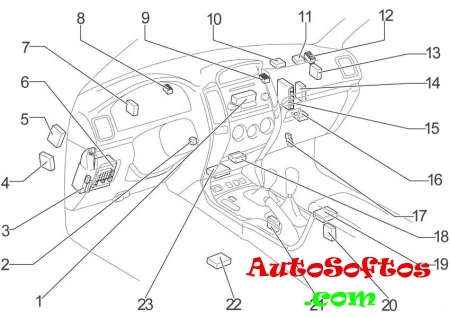

Общая схема расположения блоков в салоне
Левый руль
Описание
- Блок управления кондиционером (автоматический кондиционер (автомобили без навигации))
- Усилитель транспондера ключа
- Блок предохранителей
- Блок управления электронной регулируемой подвеской
- Блок управления контролем устойчивости (VSC A/T)
- Блок управления электрооборудованием кузова
- Блок управления противоугонной системой
- Распределительный блок №1
- Распределительный блок №2
- Усилитель вязкостного подогревателя
- Компьютер транспондера ключа
- Распределительный блок №3
- Блок управления контролем устойчивости (VSC M/T)
- Блок управления кондиционером (автоматический кондиционер (автомобили с навигацией))
Блок управления кондиционером (механический кондиционер) - Блок управления двигателем (M/T)
Блок управления двигателем и автоматической коробкой передач (A/T) - Блок управления блокировкой центрального дифференциала
Блок управления блокировкой заднего дифференциала - Блок реле
- Блок сетевого шлюза
- Блок управления навигацией
- Усилитель холодильника
- Блок управления блокировкой селектора коробки передач
- Аудио усилитель
- Блок подушек безопасности

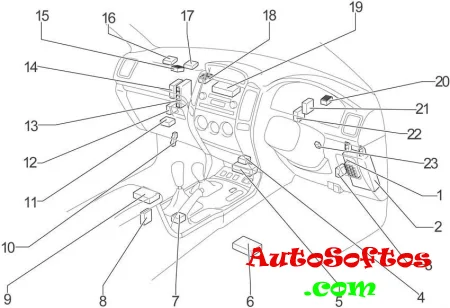

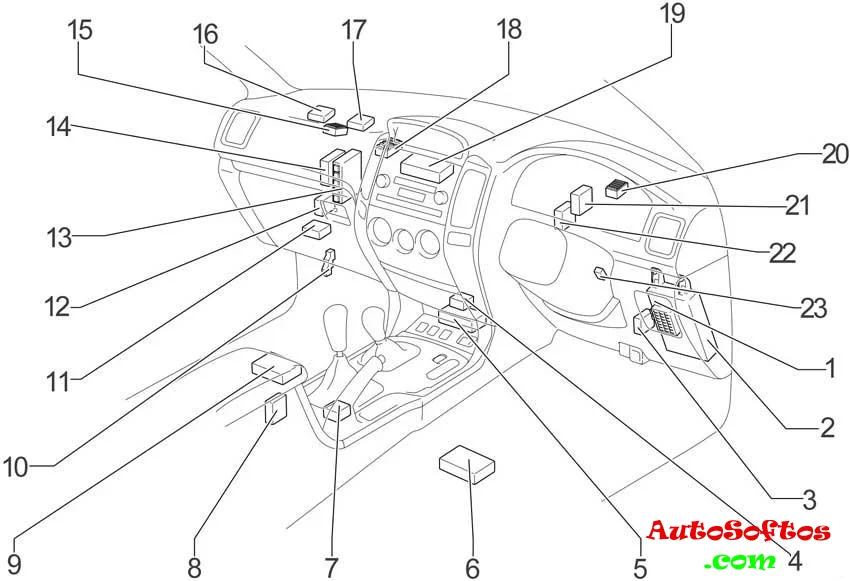

Правый руль
Обозначение
- Блок управления электрооборудованием кузова
- Блок предохранителей
- Блок управления контролем устойчивости (VSC)
- Блок сетевого шлюза
- Блок подушек безопасности
- Блок управления навигацией
- Блок управления блокировкой селектора коробки передач
- Усилитель холодильника
- Аудио усилитель
- Блок реле
- Блок управления блокировкой центрального дифференциала
Блок управления блокировкой заднего дифференциала - Блок управления электронной регулируемой подвеской
- Блок управления двигателем (M/T)
Блок управления двигателем и автоматической коробкой передач (A/T) - Блок управления кондиционером (автоматический кондиционер (автомобили с навигацией))
Блок управления кондиционером (механический кондиционер) - Распределительный блок №3
- Компьютер транспондера ключа
- Усилитель вязкостного подогревателя
- Распределительный блок №2
- Блок управления кондиционером (автоматический кондиционер (автомобили без навигации))
- Распределительный блок №1
- Блок управления противоугонной системой
- Реле двойной блокировки замков дверей
- Усилитель транспондера ключа

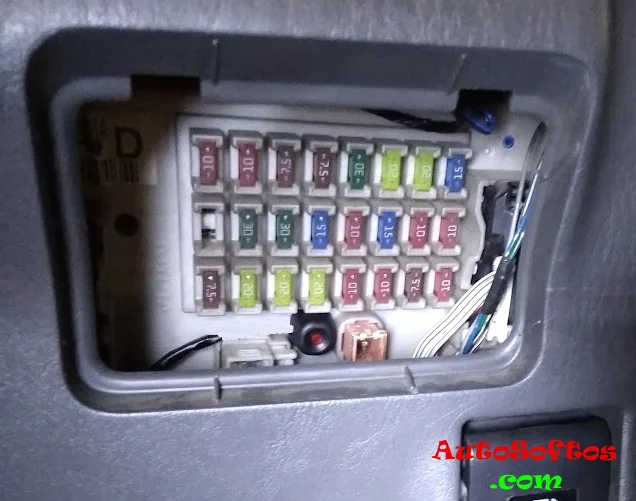

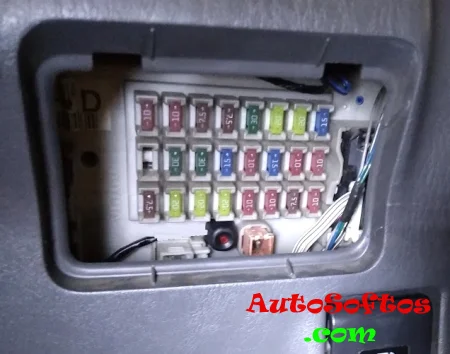

Блок предохранителей
Он находится в нижней части панели приборов, за защитной крышкой.

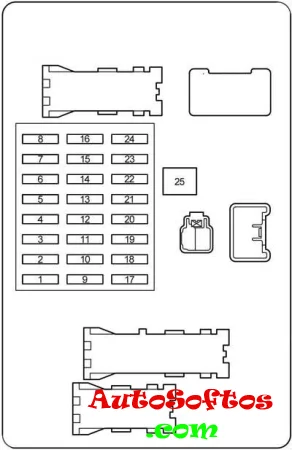

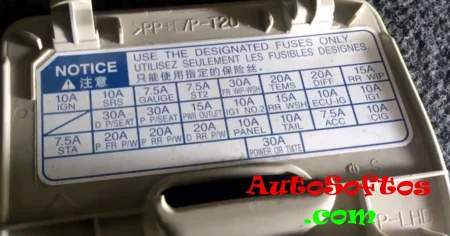

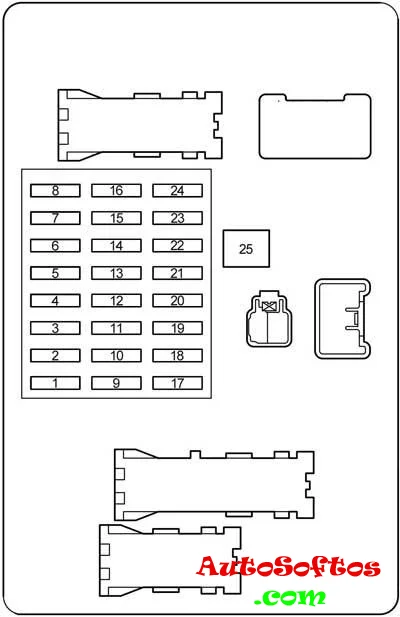

Схема
Назначение
| 1. | 10A IGN — Блок управления топливным насосом, cистема многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, ABS, VSC, A-TRC |
| 2. | 10A SRS — Система подушек безопасности SRS |
| 3. | 7,5A GAUGE — Комбинация приборов |
| 4. | 7,5A ST2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 5. | 30A FR WIP−WSH — Стеклоочиститель и омыватель |
| 6. | 20A TEMS — Электронная регулируемая подвеска |
| 7. | 20A DIFF — Блокировка заднего дифференциала, блокировка центрального дифференциала |
| 8. | 15A RR WIP — Задний стеклоочиститель |
| 9. | — |
| 10. | 30A D P/SEAT — LHD: Сиденье водителя с электроприводом |
| 30A P P/SEAT — RHD: Сиденье пассажира с электроприводом | |
| 11. | 30A P P/SEAT — LHD: Сиденье пассажира с электроприводом |
| 30A D P/SEAT — RHD: Сиденье водителя с электроприводом | |
| 12. | 15A PWR OUTLET — Розетка |
| 13. | 10A IG1 NO.2 — Кондиционер, холодильник |
| 14. | 15A RR WSH — Омыватель заднего стекла |
| 15. | 10A ECU-IG — Блокировка селектора коробки передач, стеклоподъемники, ABS, VSC, A-TRC, кондиционер, люк, розетки |
| 16. | 10A IG1 — ABS, VSC, A-TRC, кондиционер, система зарядки, обогрев заднего стекла, лампы заднего хода, указатели поворота, аварийная сигнализация |
| 17. | 7,5A STA — Блок управления топливным насосом |
| 18. | 20A P FR P/W — Стеклоподъемник переднего пассажира |
| 19. | 20A P RR P/W — LHD: Задний правый стеклоподъемник |
| 20A D RR P/W — RHD: Задний правый стеклоподъемник | |
| 20. | 20A D RR P/W — LHD: Задний левый стеклоподъемник |
| 20A P RR P/W — RHD: Задний левый стеклоподъемник | |
| 21. | 10A PANEL — Подсветка панели приборов |
| 22. | 10A TAIL — Габаритный свет, освещение номерного знака |
| 23. | 7,5A ACC — Блок управления автоматической коробкой передач, розетки, зеркала с электроприводом, аудио система |
| 24. | 10A CIG — Прикуриватель |
| 25. | 30A POWER — Стеклоподъемники, люк |
За прикуриватель и розетки отвечают предохранители под номерами 24 (CIG) и 12 (PWR OUTLET).

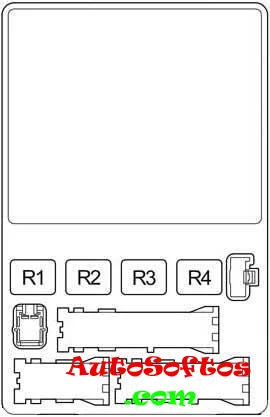

С обратной стороны блока крепятся некоторые реле.
Схема
Расшифровка
- R1 — Звуковой сигнал
- R2 — Габаритный свет
- R3 — Силовое реле (стеклоподъемники, люк)
- R4 — Розетки (ACC SKT)

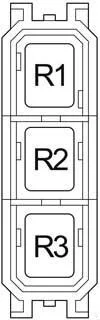

Блок реле
Схема
Описание
- R1 — Панель
- R2 — Лампы заднего хода
- R3 — Обогрев зеркал (MIR HTR)

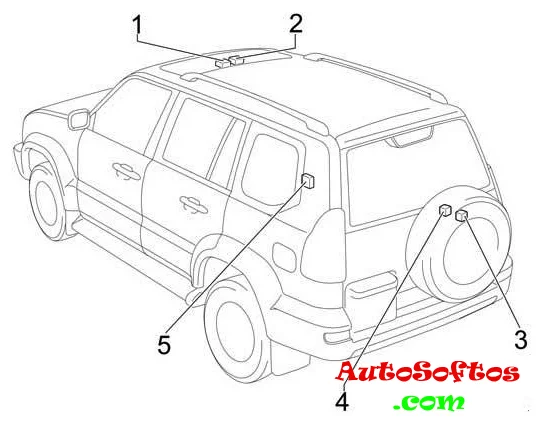

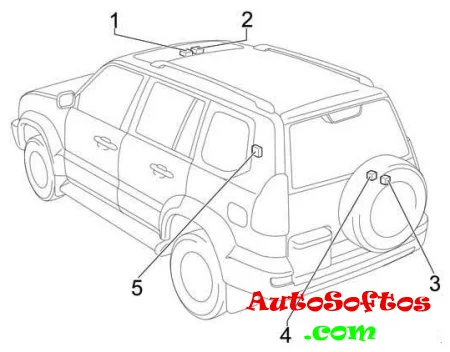

Дополнительные элементы
Схема
Обозначение
- Блок управления люком
- Распределительный блок
- Реле заднего кондиционера
- Усилитель заднего кондиционера
- Ресивер центрального замка
Блоки под капотом
Расположение

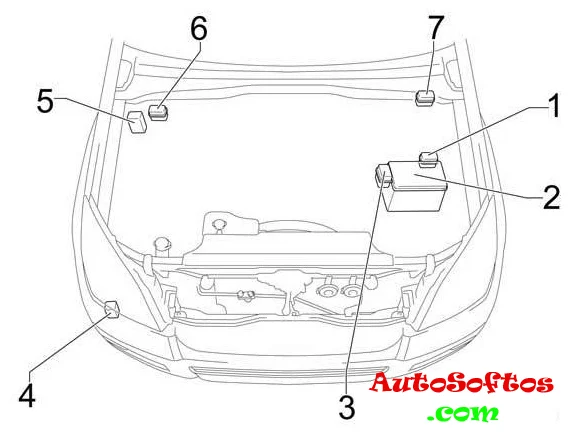

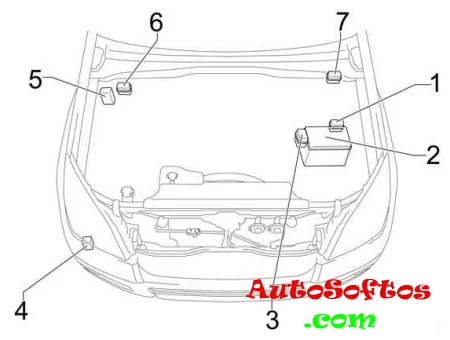

Общая схема расположения блоков под капотом
Назначение
- Блок реле №1
- Блок предохранителей и реле
- Блок реле №2
- Реле очистителей фар
- Блок управления контролем устойчивости (без VSC)
- Блок реле №3 (левый руль)
- Блок реле №3 (правый руль)

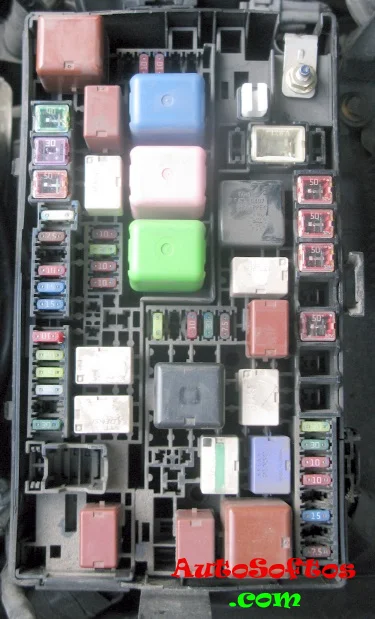

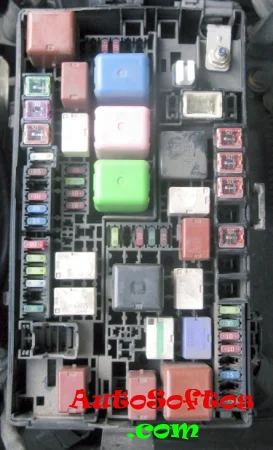

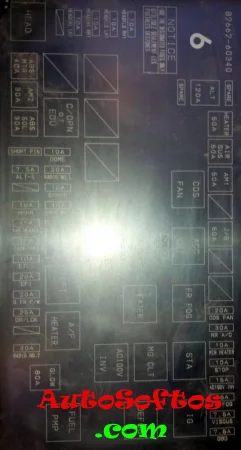

Блок предохранителей и реле
Он находится с левой стороны рядом с аккумулятором.

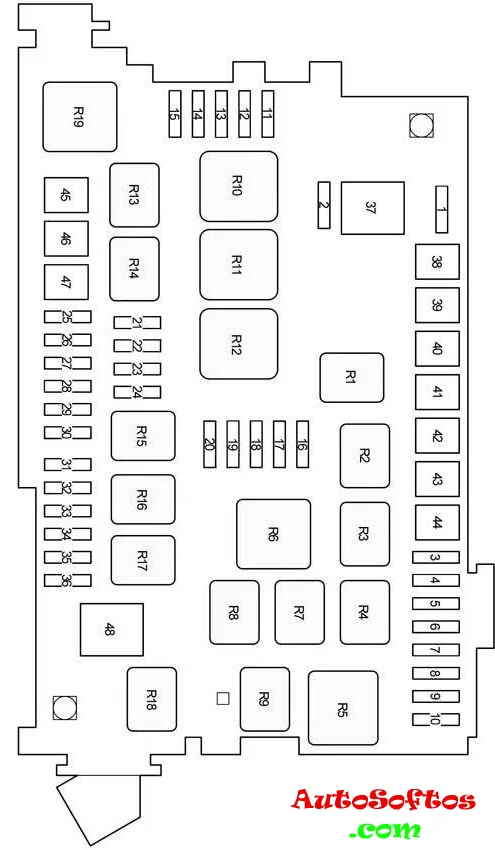

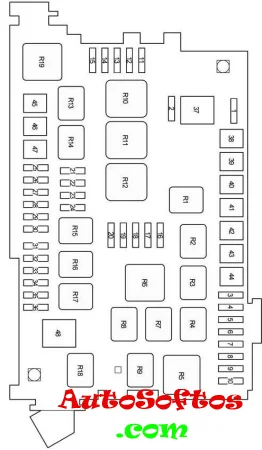

Схема
Расшифровка
| 1. | 10A Запасной предохранитель |
| 2. | 15A Запасной предохранитель |
| 3. | 20A CDS FAN — Вентилятор системы охлаждения |
| 4. | 30A RR A/C — Задний кондиционер |
| 5. | 10A MIR HEATER — Обогрев зеркал |
| 6. | 10A STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS, VSC, A-TRC, задняя подвеска с регулируемой высотой |
| 7. | — |
| 8. | 15A FR FOG — Передний противотуманный свет |
| 9. | 7,5A VISCUS — Вязкостной подогреватель |
| 10. | 7,5A OBD — Диагностический разъем |
| 11. | 10A HEAD (LO RH) — Ближний правый свет |
| 12. | 10A HEAD (LO LH) — Ближний левый свет |
| 13. | 10A HEAD (HI RH) — Дальний правый свет |
| 14. | 10A HEAD (HI LH) — Дальний левый свет |
| 15. | 10A EFI NO.2 — Кислородный датчик, датчик массового расхода воздуха |
| 16. | 7,5A HEATER NO.2 — Кондиционер |
| 17. | 30A DEFOG — Обогрев заднего стекла |
| 18. | 10A AIRSUS NO.2 — Задняя подвеска с регулируемой высотой |
| 19. | 20A FUEL HEATER — Подогрев топлива |
| 20. | 20A SEAT HEATER — Подогрев сидений |
| 21. | 10A DOME — Освещение салона, персональное освещение, система беспроводного дистанционного управления, подсветка замка зажигания, освещение в дверях |
| 22. | 20A RADIO NO.1 — Аудио система |
| 23. | 10A ECU−B — ABS, VSC, A-TRC, кондиционера, холодильник, стеклоподъемники |
| 24. | 10A ECU−B NO.2 — Блок управления электрооборудованием кузова |
| 25. | Short pin |
| 26. | 7,5A ALT−S — Система зарядки |
| 27. | — |
| 28. | 10A HORN — Звуковой сигнал |
| 29. | 15A A/F HEATER — Датчик соотношения воздух топливо |
| 15A F/PMP — 1KD−FTV: Топливный насос | |
| 30. | 15A TRN−HAZ — Указатели поворота, аварийная сигнализация |
| 31. | 10A ETCS — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 32. | 20A Efl — Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 25A Efl — 1KD−FTV: Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 33. | 20A D FR P/W — Стеклоподъемник водителя |
| 34. | 25A DR/LCK — Центральный замок |
| 35. | — |
| 36. | 30A RADIO NO.2 — Аудио система |
| 37. | 120A ALT — без PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «AIRSUS”, «RR A/C” и «STOP” |
| 140A ALT — с PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «PTC-1», «PTC-2», «PTC-3», «AIRSUS”, «RR A/C” и «STOP” | |
| 38. | 50A HEATER — Кондиционер |
| 39. | 50A AIRSUS — Задняя подвеска с регулируемой высотой |
| 40. | 50A AM1 — Предохранители: «ACC”, «CIG”, «IG1”, «IG1 NO.2”, «ECU−IG”, «FR WIP−WSH”, «RR WIP”, «RR WSH”, «DIFF”, «TEMS” и «STA” |
| 41. | 40A PTC-1 — Вспомогательный отопитель (PTC) |
| 42. | 50A J/B — Предохранители: «PWR OUTLET”, «P FR P/W”, «P RR P/W”, «D RR P/W”, «D P/SEAT”, «P P/SEAT”, «POWER”, «TAIL” и «PANEL” |
| 43. | 40A PTC-2 — Вспомогательный отопитель (PTC) |
| 44. | 40A PTC-3 — Вспомогательный отопитель (PTC) |
| 45. | 40A ABS MTR — ABS, VSC, A-TRC |
| 46. | 30A AM2 — Система запуска, предохранители: «IGN”, «GAUGE” и «SRS” |
| 47. | 30A ABS SOL — без системы курсовой устойчивости: ABS |
| 50A ABS SOL — ABS (антиблокировочная система тормозов), VSC (система курсовой устойчивости), A-TRC (активная антипробуксовочная система) | |
| 48. | 80A GLOW — Свечи накала |
| Реле | |
| R1. | Вентилятор системы охлаждения (CDS FAN) |
| R2. | Вспомогательное реле (ACC CUT) |
| R3. | Противотуманный свет |
| R4. | Стартер (STA) |
| R5. | Зажигание (IG) |
| R6. | Отопитель |
| R7. | Муфта компрессора кондиционера (MG CLT) |
| R8. | — |
| R9. | Обогрев заднего стекла (DEFOG) |
| R10. | Насос антиблокировочной системы тормозов (ABS MTR) |
| R11. | Активная антипробуксовочная система (TRC MTR) |
| R12. | Антиблокировочная система тормозов (ABS SOL) |
| R13. | Система помощи при спуске по склону (DAC) |
| R14. | Топливный насос (C/OPN) или EDU |
| R15. | — |
| R16. | Блок управления двигателем (EFI) |
| R17. | Датчик соотношения воздух топливо (A/F HEATER) |
| R18. | Топливный насос |
| R19. | Фары (HEAD) |
Блок реле 1
- R1 — Стартер (STA)
- R2 — Свечи накала (GLOW)
Блок реле 2
- R1 — Пневматическая подвеска (AIR SUS)
- R2 — Диммер (при наличии дневных ходовых огней)

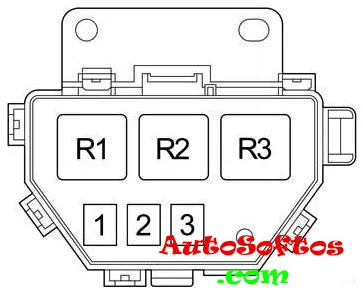

Блок реле 3
- R1 — Вспомогательный отопитель (PTC №1)
- R2 — Вспомогательный отопитель (PTC №2)
- R3 — Вспомогательный отопитель (PTC №3)
