Здесь мы подробно рассмотрим расположение электронных блоков управления, описание предохранителей и реле Тойота Приус 30 с фотографиями и схемами блоков. Отметим предохранитель прикуривателя.
Блоки в салоне
Расположение
Общая схема расположения электронных блоков управления в салоне

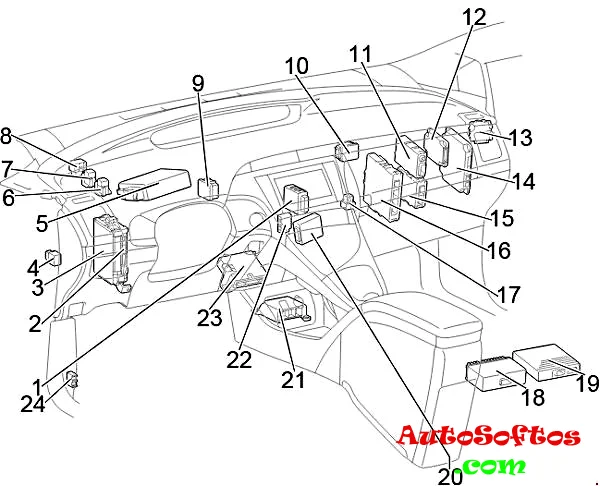

Левый руль

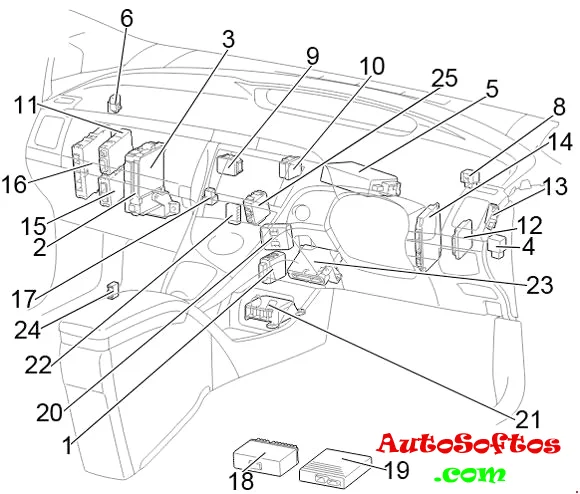

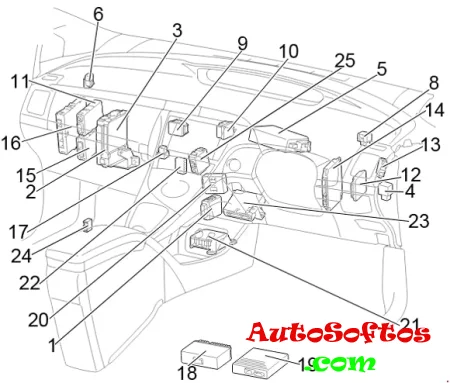

Правый руль
Описание
- Реле стеклоочистителя
- Блок управления электрооборудованием кузова
- Блок предохранителей
- Реле ламп стоп-сигнала
- Блок управления усилителем рулевого управления
- Реле заднего противотуманного света
- LHD: Реле панели
- Реле указателей поворота (аварийная сигнализация)
- Распределительный блок
- Распределительный блок
- Блок управления ремнями безопасности
- Блок управления системой помощи водителю
- Блок управления корректором фар
- Блок управления парковочным ассистентом
- Блок управления коробкой передач
- Блок управления питанием
- Solar Ventilation Relay
- Аудио усилитель (До Декабря 2011)
- Аудио усилитель (С Декабря 2011)
- Solar Battery Air Conditioning Blower Vent ECU
- Блок управления подушками безопасности
- Распределительный коннектор
- Усилитель кондиционера
- Дополнительный блок предохранителей
- RHD: Реле двойной блокировки дверей

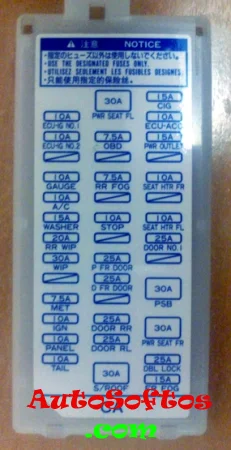

Блок предохранителей

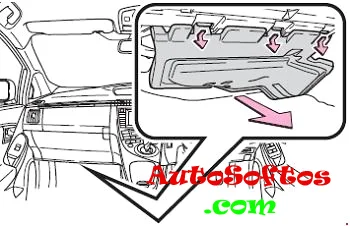

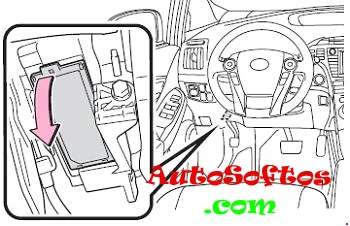

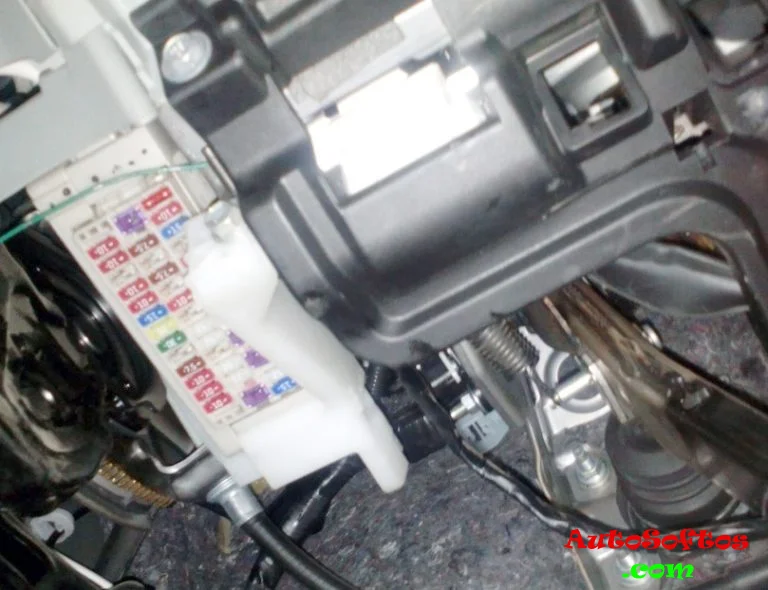

Он находится под самой панелью приборов с левой стороны. Для доступа надо убрать защитную крышку.
Левый руль
Правый руль

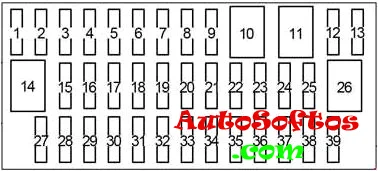

Схема

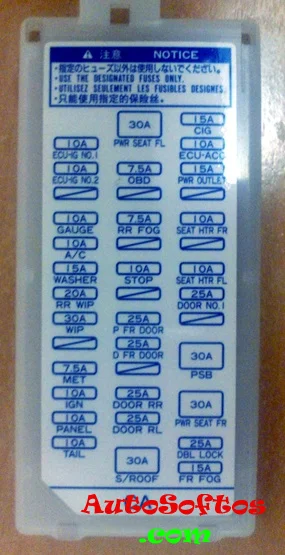

Обозначение
| 1. | CIG 15 А — Розетка (прикуриватель) |
| 2. | ECU-ACC 10 А — Мультиплексная система передачи данных, наружные зеркала заднего вида, система поддержки водителя, аудиосистема, навигационная система |
| 3. | PWR OUTLET 15 А — Розетка |
| 4. | — |
| 5. | SEAT HTR FR 10 А — Обогреватель сиденья |
| 6. | — |
| 7. | SEAT HTR FL 10 А — Обогреватель сиденья |
| 8. | DOOR NO.1 25 А — Система блокировки замков дверей |
| 9. | — |
| 10. | PSB 30 А — Ремень безопасности с предаварийной системой |
| 11. | PWR SEAT FR 30 А — Электропривод сидений, поясничная поддержка |
| 12. | DBL LOCK 25 А — RHD: Система двойной блокировки |
| 13. | FR FOG 15 А — До Декабря 2011: Противотуманные фары |
| FR FOG 7.5 А — С Декабря 2011: Противотуманные фары | |
| 14. | PWR SEAT FL 30 А — Электропривод сидений, поясничная поддержка |
| 15. | OBD 7.5 А — Диагностический разъем |
| 16. |
|
| 17. | RR FOG 7.5 А — Задний противотуманный фонарь |
| 18. | — |
| 19. | STOP 10 А — Стоп-сигналы, верхний стоп-сигнал, тормозная система, электрические стеклоподъемники, система поддержки водителя, сигнал аварийной остановки |
| 20. |
|
| 21. | P FR DOOR 25 А — Стеклоподъемник |
| 22. | D FR DOOR 25 А — Стеклоподъемник |
| 23. |
|
| 24. | DOOR RR 25 А — Стеклоподъемник |
| 25. | DOOR RL 25 А — Стеклоподъемник |
| 26. | S/ROOF 30 А — Люк |
| 27. | ECU-IG NO.1 10 А — Электрические вентиляторы охлаждения, мультиплексная система передачи данных |
| 28. | ECU-IG NO.2 10 А — Система поддержки водителя, ремень безопасности с предаварийной системой, внутреннее зеркало заднего вида, датчик скорости рысканья и перегрузки, тормозная система, электрический усилитель рулевого управления, навигационная система, электропривод люка в крыше, преднатяжители ремней безопасности, аудиосистема, аварийная сигнализация, указатели поворота, очистители ветрового стекла, очиститель фар |
| 29. |
|
| 30. | GAUGE 10 А — Система регулировки высоты света фар, индикатор напоминания о ремне безопасности переднего пассажира, приборы и указатели |
| 31. | A/C 10 A — Система кондиционирования воздуха, система вентиляции с питанием от солнечных батарей, система кондиционирования воздуха с дистанционным управлением |
| 32. | WASHER 15 A — Омыватель стекла |
| 33. | RR WIP 20 A — Стеклоочиститель и омыватель заднего стекла |
| 34. | WIP 30 A — Стеклоочиститель |
| 35. |
|
| 36. | MET 7.5 A — Приборы и указатели |
| 37. | IGN 10 A — Тормозная система, система поддержки водителя, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, датчик присутствия пассажира, электрические стеклоподъемники, интеллектуальная система входа и запуска |
| 38. | PANEL 10 A — Система кондиционирования воздуха, аварийная сигнализация, подогрев сидений, трансмиссия, переключатель положения «Р”, навигационная система, система вентиляции с питанием от солнечных батарей, система кондиционирования воздуха с дистанционным управлением, интеллектуальная система помощи при парковке, очиститель фар, индикатор напоминания о ремне безопасности переднего пассажира, система регулировки высоты света фар, освещение перчаточного ящика, часы, аудиосистема |
| 39. | TAIL 10 A — Система регулировки высоты света фар, габаритные огни, задние фонари, освещение номерного знака, задний противотуманный фонарь, противотуманные фары |
За работу прикуривателя отвечает предохранитель номер 1 на 15А.
Дополнительный блок предохранителей
- 10А WIP NO.4 — Круиз-контроль, динамический радар круиз-контроля, блок управления двигателем
- —
Дополнительные элементы

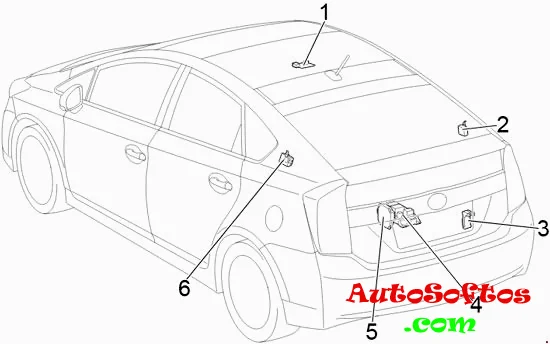

Схема
Назначение
- Блок управления люком
- Ресивер центрального замка
- Блок силовых предохранителей
- Распределительный блок
- Датчик напряжения батареи
- Блок управления системой контроля давления в шинах

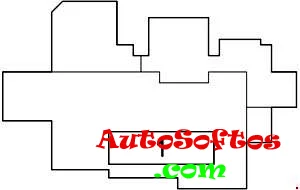

Блок силовых предохранителей
Находится на плюсовой клемме батареи.
- 140А Main — Предохранители: «DC/DC», «DRL», «AMP», «AMP NO.1», «AMP NO.2», «H-LP HI MAIN», «EPS», «ABS MTR 1», «ABS MTR 2», «DC/DC-S», «P/I 2», «ECU-B2», «AM2», «ECU-B3», «TURN & HAZ», «P CON MAIN», «SHORT PIN», «ABS MAIN NO.1», «P-CON MTR», «MAYDAY», «ETCS», «IGCT», «P/I 1»
Блоки под капотом
Расположение

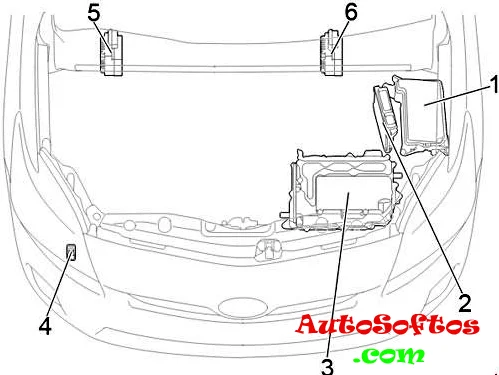

Общая схема расположения электронных блоков управления под капотом
Расшифровка
- Блок предохранителей и реле
- Блок управления двигателем
- Инвертор с преобразователем
- Реле очистителей фар
- RHD: Блок управления тормозной системой
- LHD: Блок управления тормозной системой

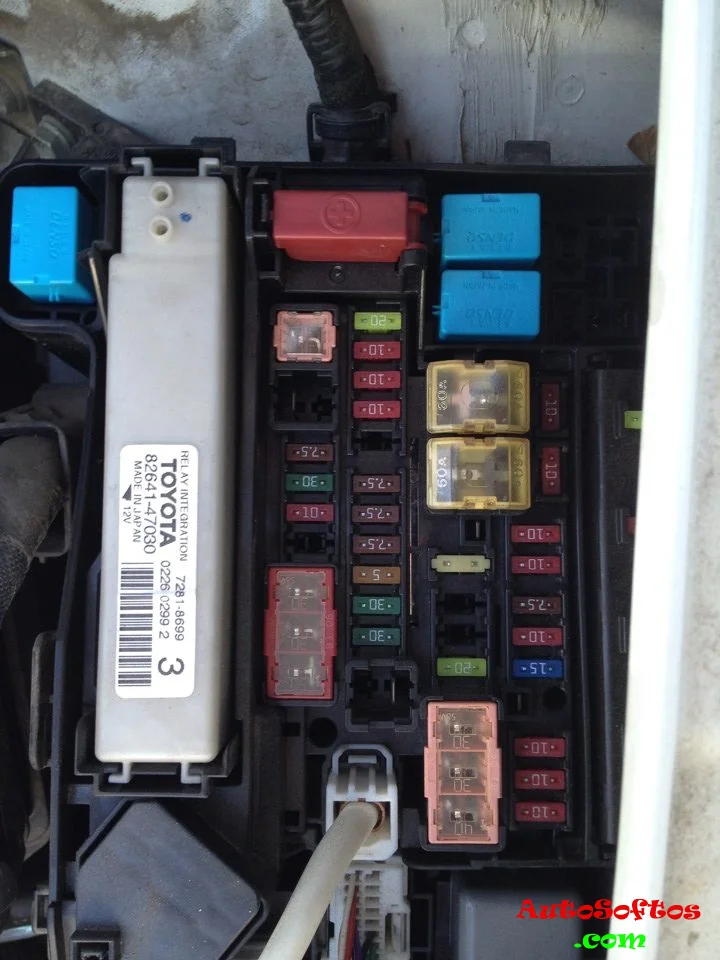

Блок предохранителей и реле
Расположен в левой части моторного отсека.

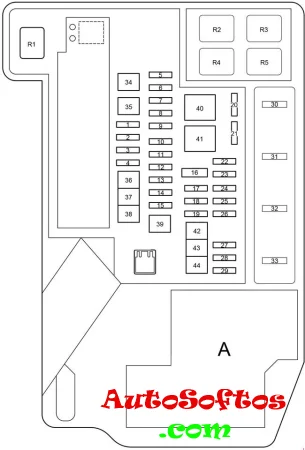

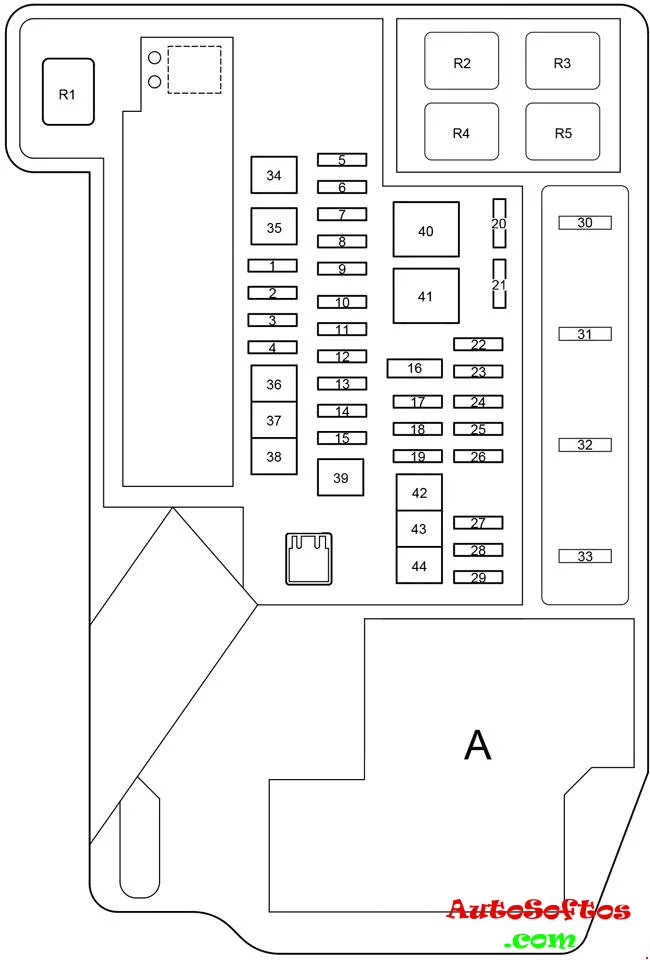

Схема
Отдел А

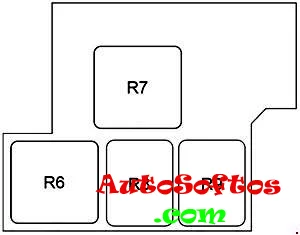

До Декабря 2011

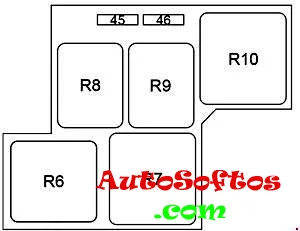

С Декабря 2011
Расшифровка
| 1. | ABS MAIN NO.2 7.5 A — Анти блокировочная тормозная система |
| 2. | ENG W/P 30 A — Система охлаждения |
| 3. | S-HORN 10 A — Сигнализация |
| 4. | — |
| 5. | ABS MAIN NO.1 20 A — Анти блокировочная тормозная система |
| 6. | ETCS 10 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7. | TURN & HAZ 10 A — Указатели поворота |
| 8. | ECU-B3 10 A — Система кондиционирования воздуха |
| 9. | MAYDAY 10 A — Телематическая система |
| 10. | ECU-B2 7.5 A — Интеллектуальная система входа и запуска |
| 11. | AM2 7.5 A — Система управления питанием |
| 12. | P CON MAIN 7.5 A — Селектор коробки передач, блок управления коробкой передач |
| 13. | DC/DC-S 5 A — Преобразователь постоянного тока и преобразователь |
| 14. | IGCT 30 A— Предохранители: «PCU», «IGCT NO.2», «IGCT NO.3» |
| 15. | AMP 30 A — До Декабря 2011: Аудиосистема |
| AMP NO.1 30 A — С Декабря 2011: Аудиосистема | |
| 16. | SHORT PIN — Предохранители: «ECU-B», «RAD NO.1», «DOME» |
| 17. | AMP NO.2 30 A — Аудиосистема, навигационная система |
| 18. | DRL 7.5 A — Дневные ходовые огни |
| 19. | H-LP HI MAIN 20 A — Дальний свет фар, дневные ходовые огни |
| 20. | IGCT NO.3 10 A Система охлаждения |
| 21. | EFI NO.2 10 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 22. | H-LP RH HI 10 A — Правая фара (дальний свет) |
| 23. | H-LP LH HI 10 A — Левая фара (дальний свет) |
| 24. | ECU-B 7.5 A — Интеллектуальная система входа и запуска, мультиплексная система передачи данных, сигнализация, персональное освещение, приборы и указатели |
| 25. | DOME 10 A— Освещение порогов дверей, персональное освещение, освещение салона, подсветка ниши для ног, подсветка индивидуального зеркала, внутреннее зеркало заднего вида, электрический усилитель рулевого управления |
| 26. | RAD NO.1 15 A — Аудиосистема, навигационная система |
| 27. | MIR HTR 10 A — Обогрев наружных зеркал заднего вида |
| 28. | IGCT NO.2 10 A — Гибридная система, система управления парковкой, электрические стеклоподъемники, система питания, преобразователь постоянного тока и преобразователь, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 29. | PCU 10 A — Преобразователь постоянного тока и преобразователь |
| 30. | IG2 20 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: «MET», «IGN», система питания |
| 31. | BATT FAN 10 A — Вентилятор охлаждения аккумулятора |
| 32. | EFI MAIN 20 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система охлаждения, предохранитель: «EFI NO.2» |
| 33. | — |
| 34. | H-LP CLN 30 A — Очиститель фар |
| 35. | — |
| 36. | CDS 30 A — Электрические вентиляторы охлаждения |
| 37. | RDI 30 A — Электрические вентиляторы охлаждения |
| 38. | HTR 50 A — Система кондиционирования воздуха |
| 39. | P-CON MTR 30 A — Селектор коробки передач, блок управления коробкой передач |
| 40. | EPS 60 Электрический усилитель рулевого управления |
| 41. | P/I 1 60 A — Предохранители: «IG2», «EFI MAIN», «BATT FAN» |
| 42. | ABS MTR 2 30 A — Анти блокировочная тормозная система |
| 43. | ABS MTR 2 30 A — Анти блокировочная тормозная система |
| 44. | P/I 2 40 A — Система управления парковой, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода |
| 45. | H-LP LH LO 15 A С Декабря 2011: Левая фара (ближний свет) |
| 46. | H-LP RH LO 15 A — С Декабря 2011: Правая фара (ближний свет) |
Реле
| R1. | Система охлаждения (ENG W/P) |
| R2. | Вентилятор системы охлаждения (FAN NO.3) |
| R3. | Селектор коробки передач (P-CON MTR) |
| R4. | Вентилятор системы охлаждения (FAN NO.1) |
| R5. | Противоугонная система (S-HORN) |
| R6. | Диммер / дневные ходовые огни (DIM/DRL) |
| R7. | Блок управления питанием (IGCT) |
| R8. | Вентилятор системы охлаждения (FAN NO.2) |
| R9. | До Декабря 2011: — С Декабря 2011: Дневные ходовые огни (DRL) |
| R10. | С Декабря 2011: — |
- 125А DC/DC — Интегрированное реле, «TAIL» реле, «P/POINT» реле, «ACC» реле, «IG1 NO.1» реле, «IG1 NO.2» реле, «IG1 NO.3» реле, предохранители: «HTR», «RDI», «CDS», «S-HORN», «ENG W/P», «ABS MAIN NO.2», «H-LP CLN», «FR FOG», «PWR SEAT FL», «OBD», «STOP», «RR FOG», «DBL LOCK», «PWR SEAT FR», «DOOR NO.1», «PSB», «D FR DOOR», «P FR DOOR», «DOOR RL», «DOOR RR», «S/ROOF»
