Здесь вы можете найти места расположения электронных блоков управления, подробное описание предохранителей и реле Тойота Королла Спасио 1 со схемами блоков и фото примерами их исполнения. Выделим предохранитель отвечающий за прикуриватель.
Блоки в салоне
Расположение

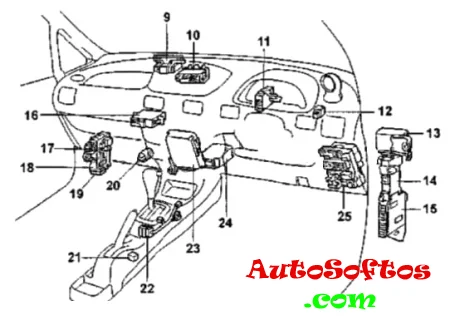

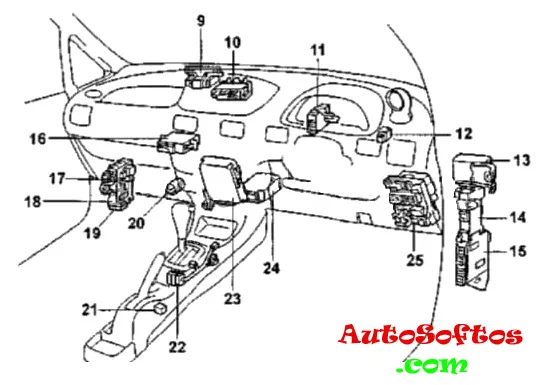

Общая схема расположения блоков в салоне
Описание
- 9 — контроллер управления камерой
- 10 — центральный монтажный блок (J/B)
- 11 — реле управления замками дверей
- 12 — блок реле со стороны водителя (R/B) (реле противотуманных фар)
- 13 — гидравлический блок системы ABS (с 04.1999 г.)
- 14 — блок реле со стороны водителя (R/B)
- 15 — монтажный блок со стороны водителя (J/B)
- 16 — усилитель кондиционера
- 17 — реле заднего отопителя
- 18 — монтажный блок №4
- 19 — блок предохранителей
- 20 — реле включения высокой скорости вентилятора отопителя
- 21 — датчик замедления (с 07.1997 г.)
- 22 — блок управления системы блокирования селектора
- 23 — электронный блок управления двигателем
- 24 — центральный датчик системы SRS
- 25 — монтажный блок предохранителей под приборной панелью (J/B)
Блок предохранителей
Он находится в нижней части панели приборов, за защитной крышкой.

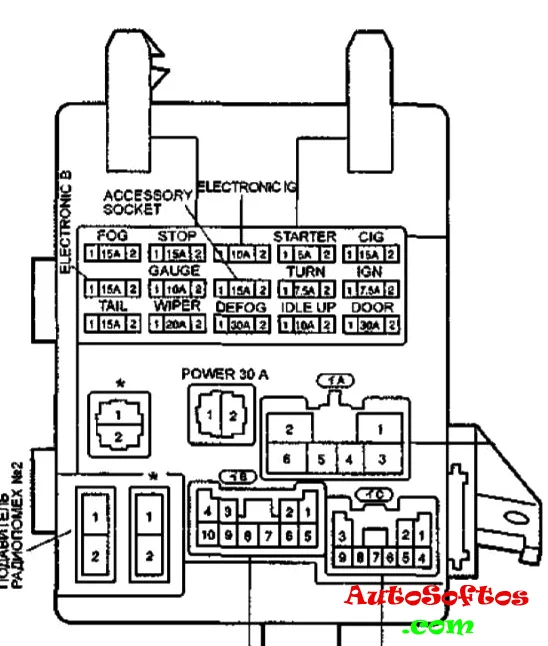

Схема
Назначение
| LECTRONIC-B (ECU-B) | 15А Подушки системы безопасности (SRS), преднатяжители ремней безопасности, магнитола и система заднего обзора |
| STOP | 15А Электронный блок управления АКПП и двигателем, анти блокировочная система тормозов (ABS), система блокировки ключа в замке зажигания, стоп-сигналы. |
| accessory socket | 15А Дополнительное оборудование |
| POWER | 30А Люк, стекло подъемники |
| DOOR | 30А Центральный замок и система блокировки ключа в замке зажигания |
| FOG | 15А Противотуманные фары, система управления двигателем и АКПП |
| TAIL | 15А Система управления двигателем и АКПП, комбинация приборов, тахометр, противотуманные фары, система предупреждения о не выключенном освещении и оставленном ключе в замке зажигания, подсветка, габариты. |
| CIG | 15А Наружные зеркала, подушки безопасности, система блокировки ключа в замке зажигания, прикуриватель, магнитола, камера заднего обзора, система предупреждения о не выключенном освещении и оставленном ключе в замке зажигания, дополнительное оборудование |
| TURN | 7,5А Аварийная сигнализация, указатели поворота |
| DEFOG | 30А Обогреватель стекла задней двери |
| GAUGE | 10А Система зарядки, система управления двигателем и АКПП, система 4WD, анти блокировочная система тормозов (ABS), комбинация приборов, система предупреждения о не выключенном освещении и оставленном ключе в замке зажигания, кондиционер, фонари заднего хода, система предупреждения о не пристегнутых ремнях безопасности, стеклоподъемники, система управления люком, центральный замок, магнитола, система заднего обзора, тахометр |
| ELECTRONIC-IG | 10А Электродвигатель вентилятора системы охлаждения, анти блокировочная система тормозов (ABS), система блокировки ключа в замке зажигания. |
| (ECU-IG) | |
| WIPER | 20А Очиститель и омыватель лобового стекла и стекла задней двери |
| STARTER | 5А Система запуска, система зажигания, система управления двигателем и АКПП, комбинация приборов |
| IDLE-UP | 10А Система управления двигателем и АКПП, обогреватель стекла задней двери |
| IGN | 7,5А Система зарядки, система управления двигателем и АКПП, подушки безопасности, комбинация приборов |
| CDS FAN | 30А Вентилятор конденсатора кондиционера |
За работу прикуривателя отвечает правый верхний предохранитель на 15А, обозначенный как CIG.
С обратной стороны блока могут крепится некоторые реле: реле габаритов, интегрированное реле.

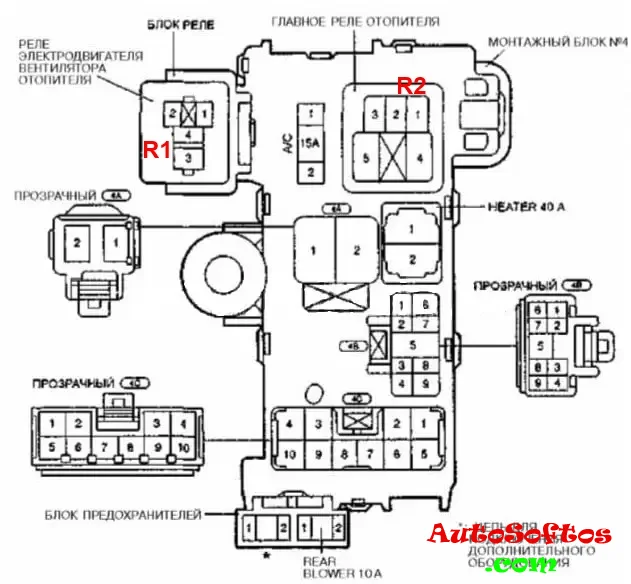

Монтажный блок №4
На схеме обозначен под цифрой 18.
Схема

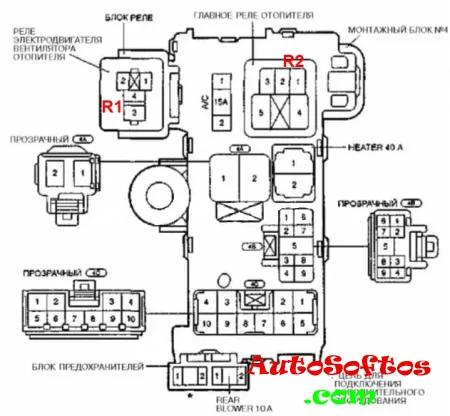

- R1 — Реле электро вентилятора отопителя
- R2 — Главное реле отопителя

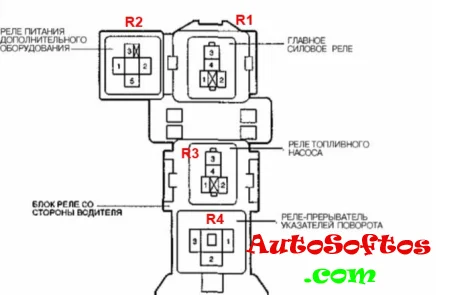

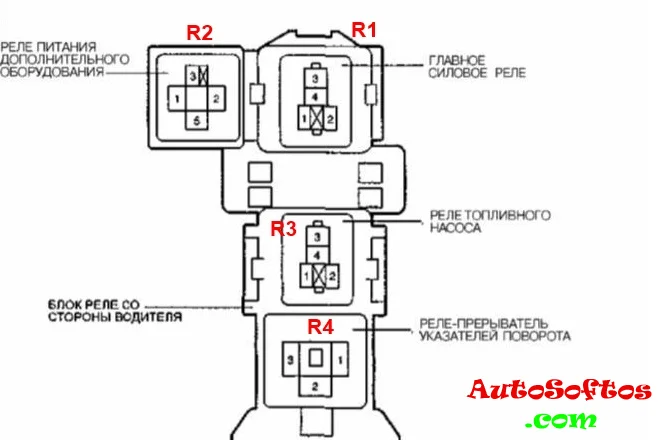

Блок реле со стороны водителя
На схеме обозначен под цифрой 14.
Схема

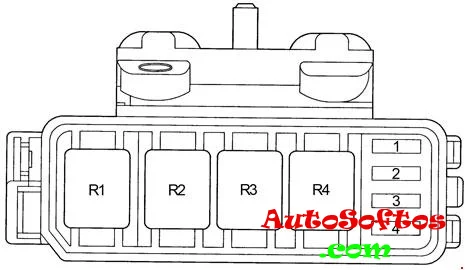

Обозначение
- Главное силовое реле
- Реле питания дополнительного оборудования
- Реле топливного насоса
- Реле указателей поворотов
Блоки под капотом
Расположение

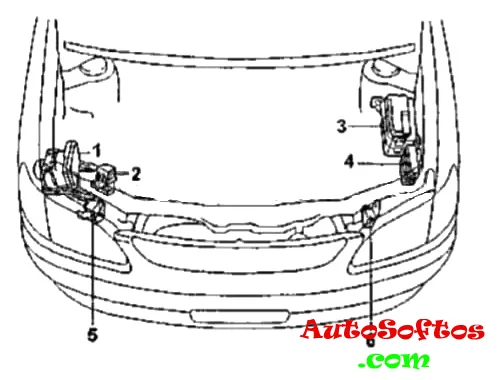

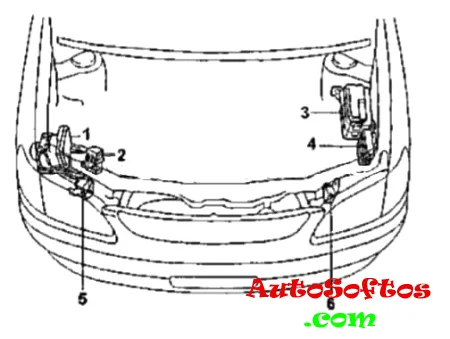

Общая схема расположения блоков под капотом
Расшифровка
- электронный блок управления ABS и модулятор давления (до 04.1999 г.)
- блок реле системы ABS (до 04.1999 г.)
- монтажный блок №2 (J/B №2)
- блок реле и предохранителей №5 (R/B №5)
- правый передний датчик системы SRS (с 04.1998 г.)
- левый передний датчик системы SRS (с 04.1998 г.)
Монтажный блок №2

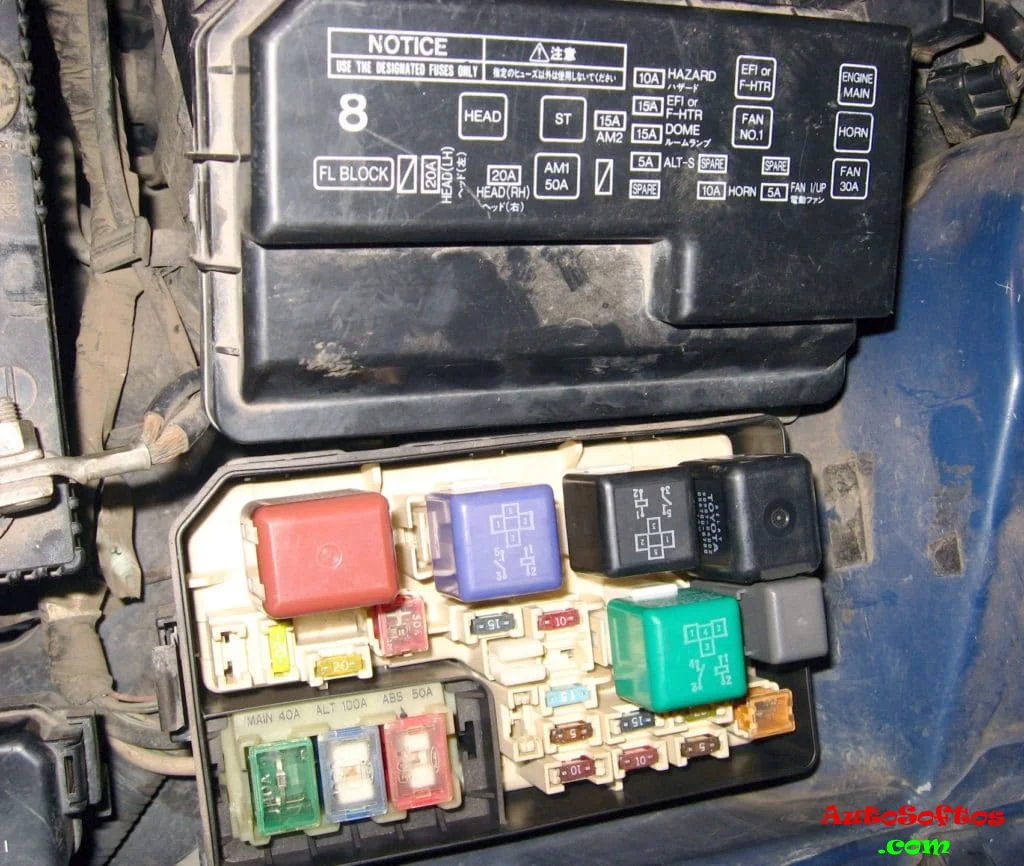

Расположен в левой части подкапотного пространства рядом со стойкой.

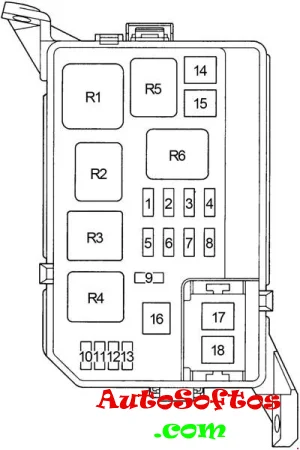

Схема
Назначение предохранителей
| 1. | 5А ALT-S — Система зарядки |
| 2. | 10А HEAD (RH-UPR) — Правая фара (DRL — дневные ходовые огни) |
| 3. | 15А EFI — 4A-FE, 5A-FE, 7A-FE, 4E-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15А F-HTR — 2C-E: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 4. | 10А HORN — Звуковой сигнал, противоугонная система |
| 5. | 10А HAZARD — Аварийная сигнализация, указатели поворота |
| 6. | 15А AM2 — Система запуска, предохранители: ”ST”, ”IGN” |
| 7. | — |
| 8. | 10А HEAD (LH-UPR) — Левая фара (DRL — дневные ходовые огни) |
| 9. | 15А DOME — Аудиосистема, освещение салона, персональное освещение, освещение багажного отсека, часы, дневные ходовые огни, противоугонная система |
| 10. | — |
| 11. | — |
| 12. | — |
| 13. | — |
| 14. | 50А AM1 — Предохранители: ”CIG”, ”TURN”, ”GAUGE”, ”ECU−IG”, ”WIP” |
| 15. | 30А FAN — Вентилятор системы охлаждения |
| 30А RDI — Вентилятор системы охлаждения | |
| 16. | 40А MAIN — Система запуска, предохранители: ”HEAD (LH) или HEAD (LH−UPR), ”HEAD (RH) или HEAD (RH−UPR), ”HEAD LH−Lo” и ”HEAD RH−LO» |
| 17. | 100А ALT — Предохранители: ”RDI”, ”CDS”, ”AM1”, ”POWER”, ”D/L”, ”TAIL”, OBD, ”FOG”, ”ECU−B”, ”STOP”, ”DEF”, ”HTR” |
| 18. | 50А ABS — АБС |
Расшифровка реле
| R1. | Блок управления двигателем (ENGINE MAIN) |
| R2. | 4A-FE, 5A-FE, 7A-FE, 4E-FE: Блок управления двигателем (EFI) 2C-E: Подогрев топлива (F-HTR) |
| R3. | Фары (HEAD) |
| R4. | Стартер (ST) |
| R5. | Звуковой сигнал |
| R6. | Вентилятор системы охлаждения (FAN NO.1) |
Блок реле и предохранителей №5
Схема
Описание
| 1. | 30А CDS — Вентилятор системы охлаждения |
| 2. | 10А HEAD (LH-LWR) — с DRL: Левая фара (DRL — дневные ходовые огни) |
| 3. | 15А HEAD (RH-LWR) — с DRL: Правая фара |
| 4. | 7,5А DRL — Дневные ходовые огни |
| R1. | Dimmer |
| R2. | Вентилятор системы охлаждения (A.C FAN NO.2) |
| R3. | Вентилятор системы охлаждения (A.C FAN NO.2) |
| R4. | Муфта компрессора кондиционера (A.C MG) |
