Здесь мы покажем где находятся основные электронные блоки управления, описание предохранителей и реле Тойота Харриер со схемами блоков и местами где они находятся. Отметим предохранитель прикуривателя.
Блоки в салоне

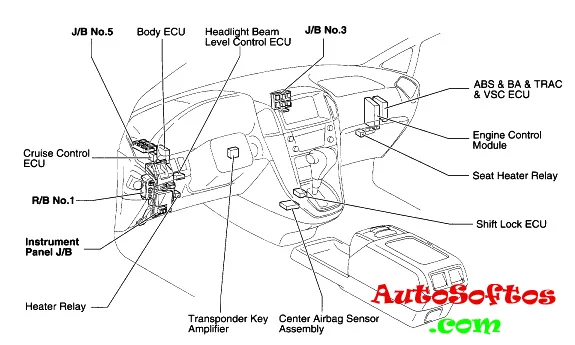

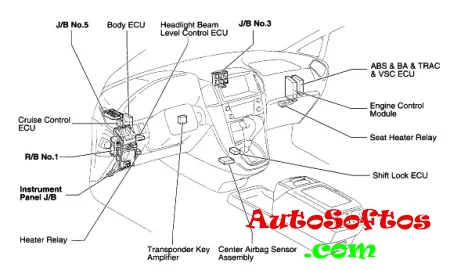

Общая схема расположения блоков в салоне

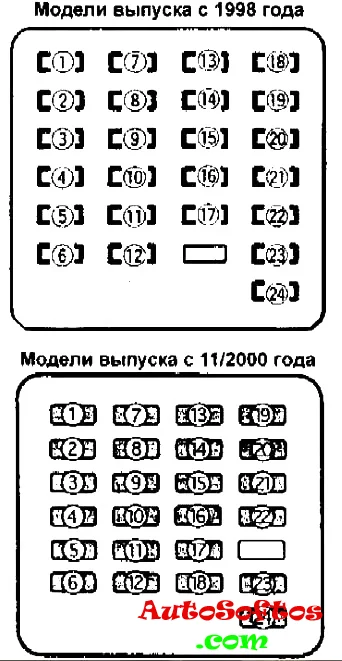

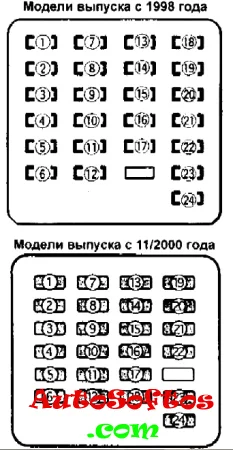

Блок предохранителей

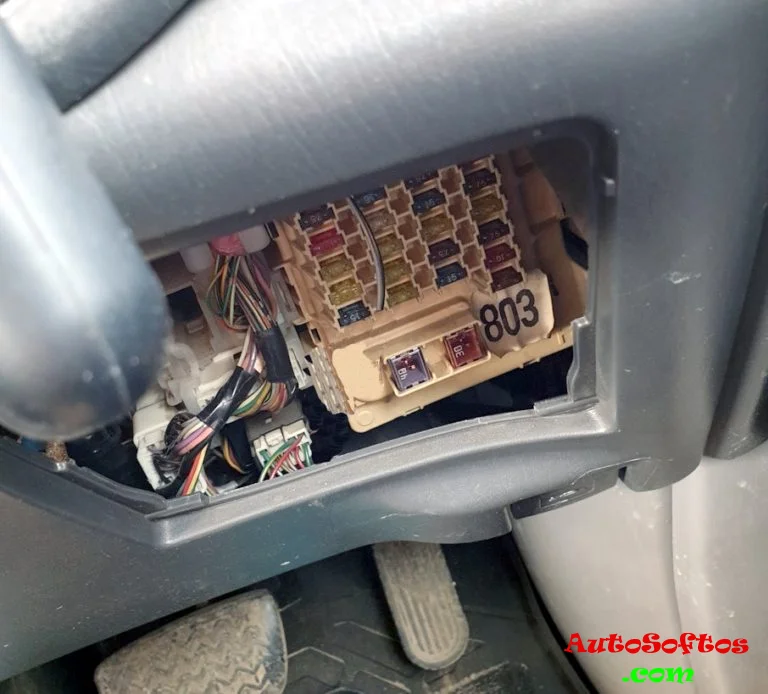

Он находится в нижней части панели приборов за защитной крышкой со стороны водителя.
Схема
Описание
| 1. | 7,5A IGN — Электронный блок управления двигателем |
| 2. | 7,5A RADIO №2 — Аудиосистема |
| 3. | 15A CIG — Прикуриватель, электропривод боковых зеркал |
| 4. | 20A РRR DOOR — Электропривод стекло подъемника задней левой двери |
| 5. | 15A PWR OUTLET — Розетка для подключения дополнительного оборудования |
| 6. | 15A FR FOG — Передние противотуманные фары |
| 7. | 15A SRS — Система подушек безопасности (SRS) |
| 8. | 15A ECU-IG — Системы ABS, TRC |
| 9. | 25A WIPER — Рычаг и щетка стеклоочистителя лобового стекла |
| 10. | 20A D RR DOOR — Электропривод стекло подъемника задней правой двери |
| 11. | 20A D FR DOOR — Электропривод стекло подъемника двери водителя, центральный замок |
| 12. | 20A S/ROOF — Люк |
| 13. | 15A HEATER — Кондиционер и отопитель, обогреватель стекла задней двери |
| 14. | 7,5A GAUGE — Комбинация приборов |
| 15. | 15A RR WIP — Рычаг и щетка стеклоочистителя стекла задней двери |
| 16. | 20A STOP — Стоп-сигналы |
| 17. | 7,5A OBD — Электронный блок управления двигателем |
| 18. | 7,5A STARTER — Стартер |
| (18)* | 15A SEAT HTR — Подогрев сидений |
| 19. | 10А WASHER — Омыватель стекол |
| (19)* | 7,5А STARTER — Стартер |
| 20. | 7,5А RR FOG — Задние противотуманные фонари |
| (20)* | 10А WASHER — Омыватель стекол |
| 21. | 20А FR DEF — Антиобледенитель щеток стеклоочистителя лобового стекла |
| (21)* | 7,5А RR FOG — Задние противотуманные фонари |
| 22. | 7,5А SRS-B — Система подушек безопасности (SRS) |
| (22)* | 20А FR DEF — Антиобледенитель щеток стеклоочистителя лобового стекла |
| 23. | 10А TAIL — Передние и задние габариты, подсветка номерного знака |
| 24. | 7,5А PANEL — Подсветка выключателей и переключателей |
* — Модели с 11/2000 года выпуска.
За прикуриватель отвечают предохранители 3 и 5 на 15А.
Отдельно внизу крепятся предохранители: 40А AM1 — Зажигание, 30А POWER — Привод сидений.

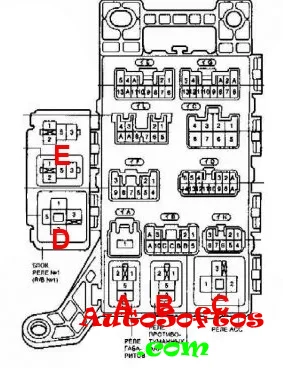

С обратной стороны блока находятся элементы реле.
Схема
Назначение
- A — Реле габаритных огней
- B — Реле противотуманных фар
- C — Реле подачи питания («ACC»)
- D — Реле антиобледенителя щеток
- E — Реле задних противотуманных фонарей
Блоки под капотом

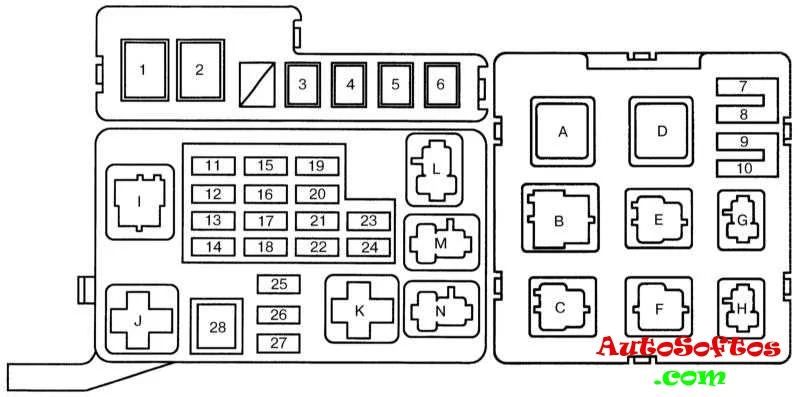

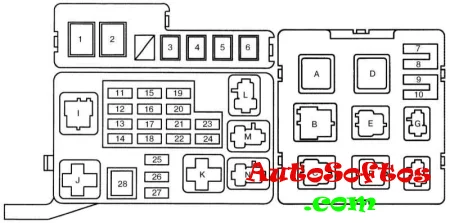

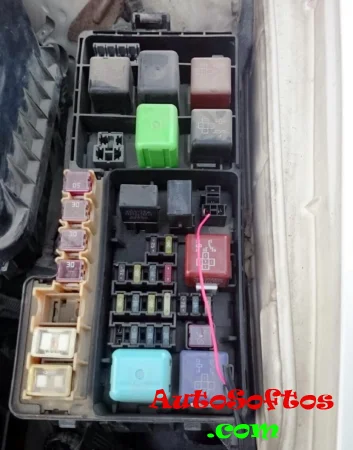

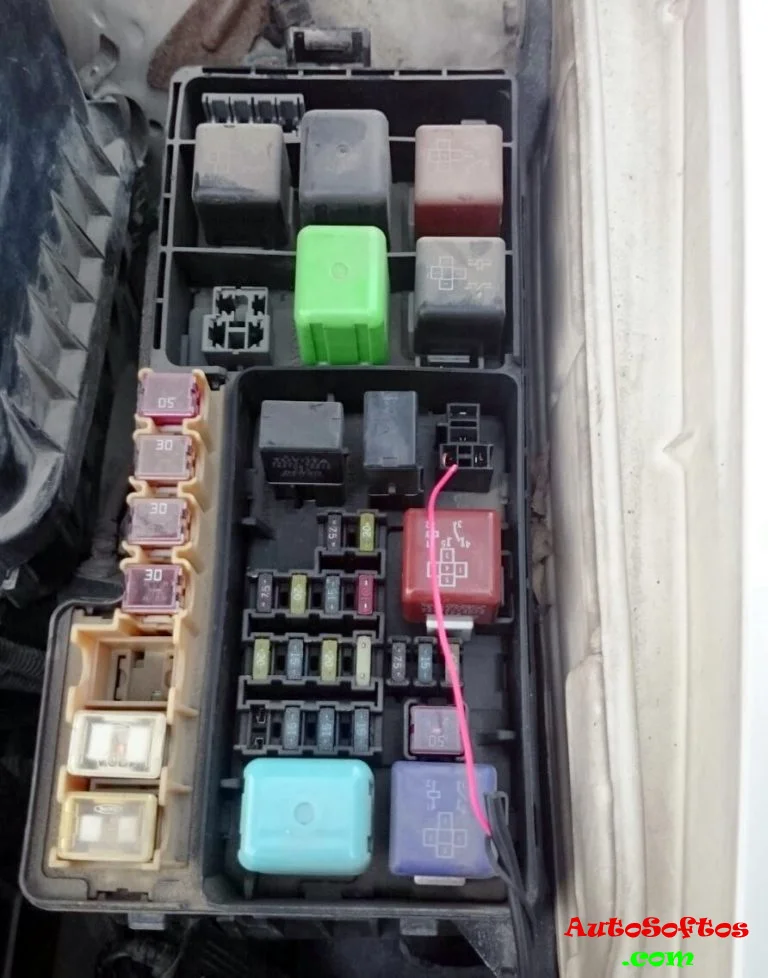

Блок предохранителей и реле
Расположен в левой части моторного отсека, рядом с аккумулятором.

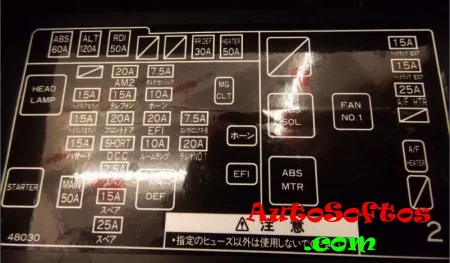

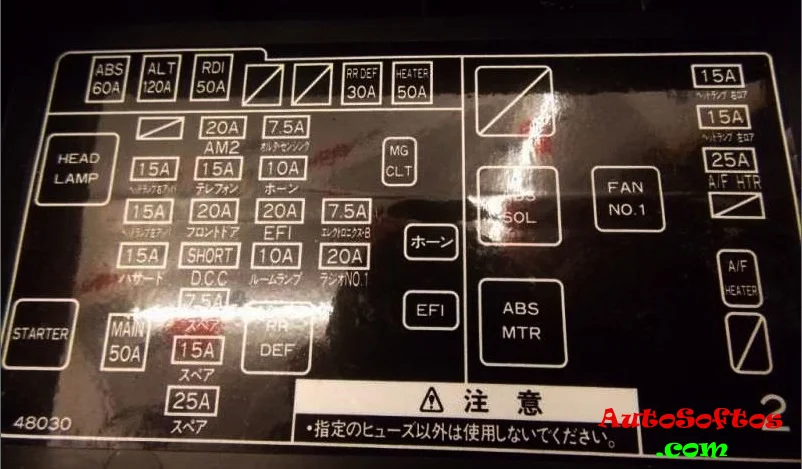

Сверяйте назначение элементов со своими схемами на крышке блока.
Схема
Обозначение предохранителей
| 1. | 60A ABS — АБС |
| 2. | 140A ALT — Система заряда |
| 3. | 40A RDI FAN — Вентилятор системы охлаждения |
| 4. | 40A CDS FAN — Вентилятор системы охлаждения |
| 5. | 30A RR DEF — Обогрев стекла двери задка и наружных зеркал |
| 6. | 50A HEATER — Вентилятор отопителя |
| 7. | 15A H — LP R UPR — Правая фара, дальний свет |
| 8. | 15A H — LP L UPR — Левая фара, дальний свет |
| 9. | 25A A / F HTR — Датчик качества рабочей смеси |
| 10. 11. | – |
| 12. | 15A H — LP R LWR — Правая фара, ближний свет |
| 13. | 15A H — LP L LWR — Левая фара, ближний свет |
| 14. | 15A HAZARD — Аварийная сигнализация, указатели поворотов |
| 15. | 20A AM 2 — Система запуска |
| 16. | 20A TEL — Телефон |
| 17. | 20A FL DOOR |
| 18. | – |
| 19. | 7,5A ALT — S — Система зарядки |
| 20. | 10A HORN — Противоугонная система, клаксон |
| 21. | 20A EFI — Впрыск топлива |
| 22. | 10A DOME — Внутреннее освещение, указатели и измерители, многофункциональный дисплей |
| 23. | 7,5A ECU — B — Бортовой компьютер |
| 24. | 20A RAD №1 — Аудиосистема |
| 25. 26. 27. | – |
| 28. | 50A MAIN — Система запуска |
Расшифровка реле
- A — Отсутствует
- B — Реле ABS SOL
- C — Реле вентилятора №3
- D — Реле вентилятора №1
- E — Реле э/мотора ABS
- F — Реле вентилятора №2
- G — Реле датчика A/F
- H — Отсутствует
- I — Реле фар
- J — Реле стартёра
- K — Реле обогрева стекла двери задка и наружных зеркал
- L — Реле магнитной муфты К/В
- M — Реле клаксона и противоугонной системы
- N — Реле впрыска топлива

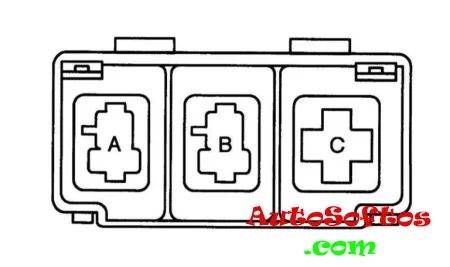

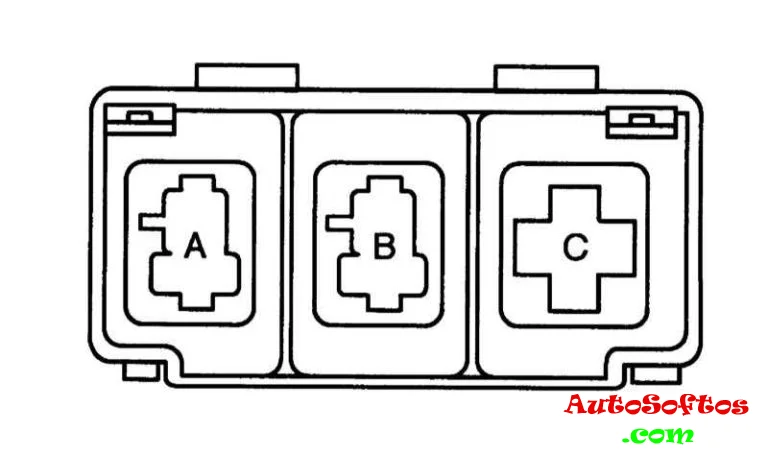

Блок реле 1
Схема
Описание
- A — Реле разрыва цепи
- B — Главное реле двигателя
- C — Реле обогрева наружных зеркал

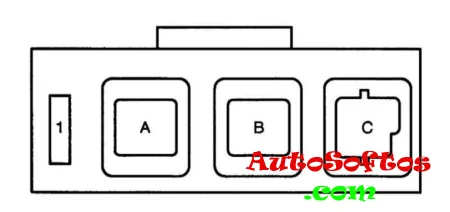

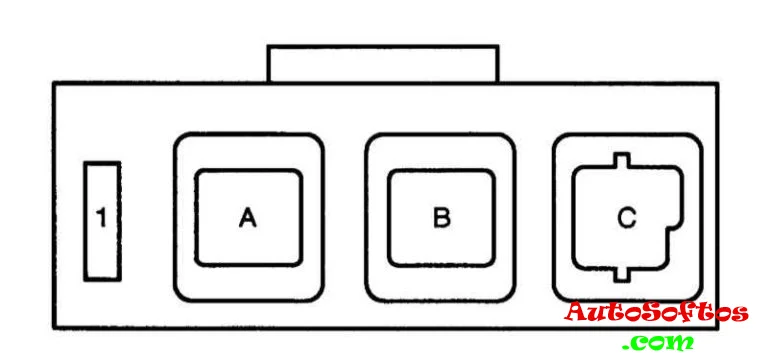

Блок реле 2
Схема
- 1 — 7,5А Предохранитель дневного света фар (DRL)
- А — Реле № 2 DRL
- B — Реле № 4 DRL
- C — Реле № 3 DRL
