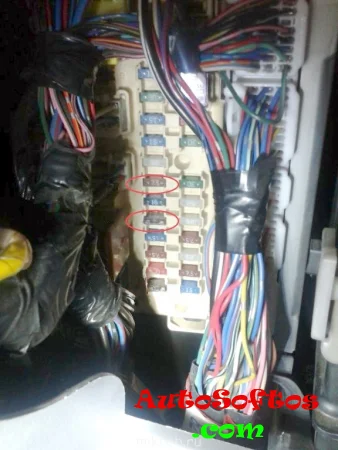

Здесь мы покажем описание предохранителей и реле Тойота Вокси Ноах 1 со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Блок в салоне

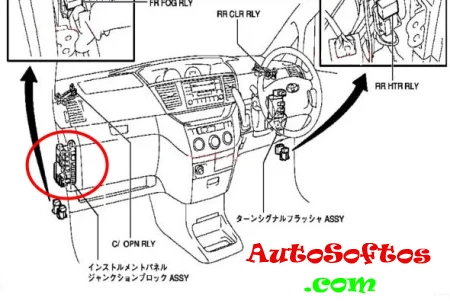

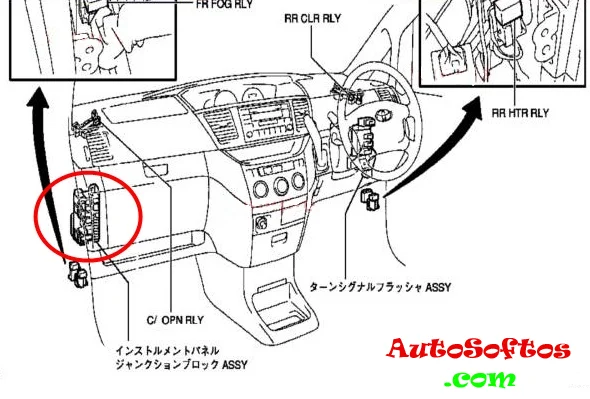

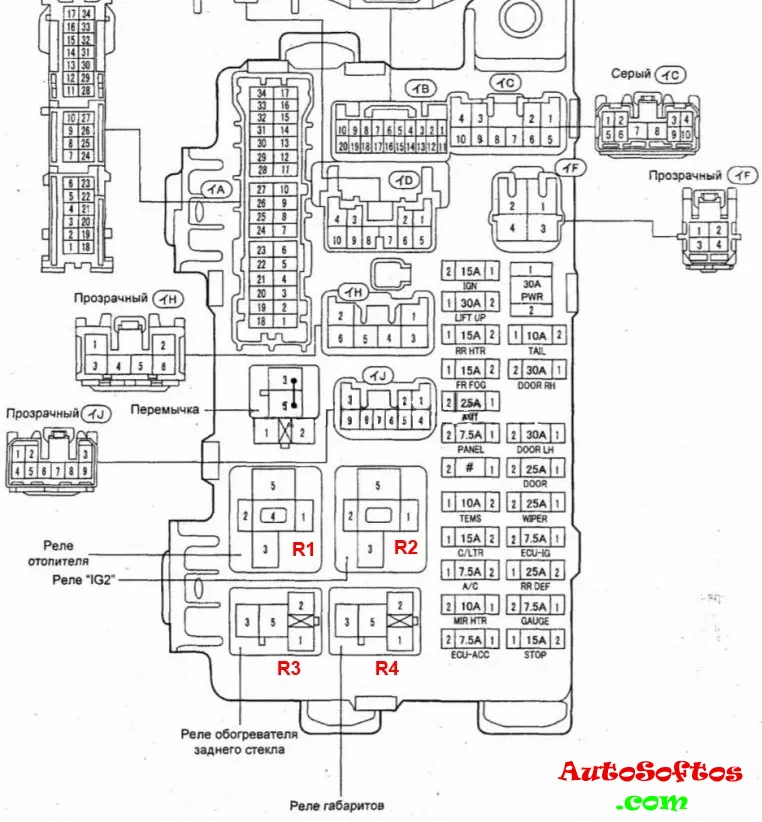

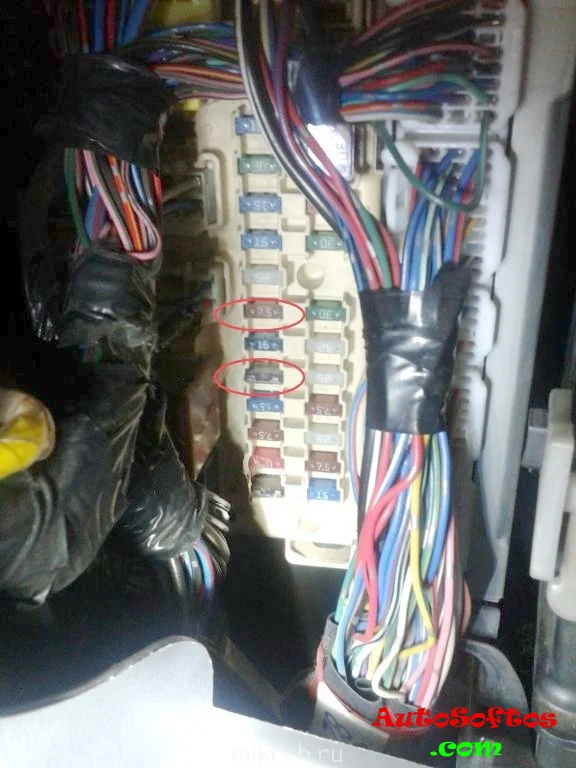

Основной блок предохранителей и реле в салоне находится за бардачком. Отдельные элементы могут располагаться вне данного блока.

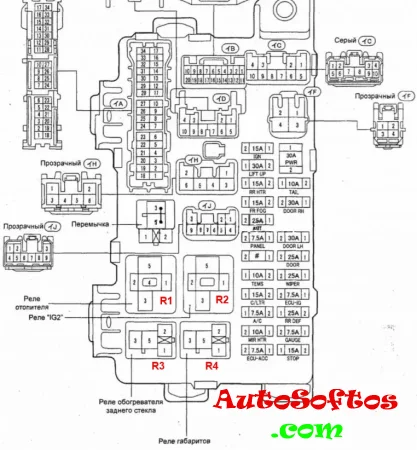

Схема
Описание
Предохранители
|
А/С 7,5А
|
|
ECU-ACC 7,5А
|
|
ECU-IG 7,5А |
|
|
GAUGE 7,5A
|
|
PANEL 7,5А
|
|
MIR HTR 10А
|
|
TAIL 10А
|
|
TEMS 10А
|
|
C/LTR 15A
|
|
FR FOG 15А
|
|
IGN 15А
|
RR HTR15A
|
STOP 15А
|
| АМ1 25 А |
DOOR 25А
|
RR DEF25А
|
WIPER 25А
|
DOOR LH 30А
|
DOOR RH 30А
|
PWR 30А
|
Реле
- R1 Нагреватель (HTR)
- R2 Зажигание (IG2)
- R3 Обогрев заднего стекла (RR DEF)
- R4 Габариты (TAIL)
Блоки под капотом

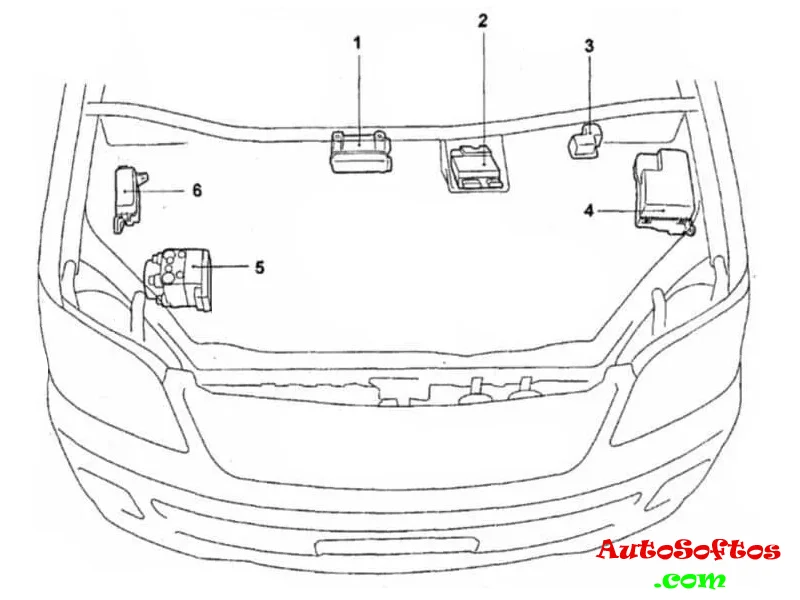

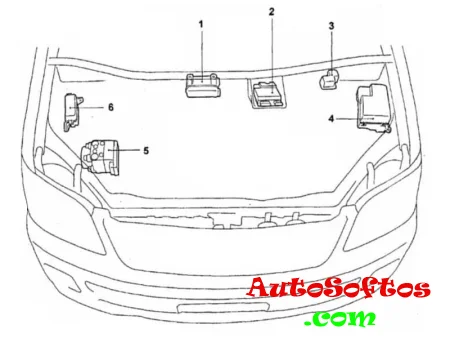

Расположение
Назначение
- блок реле в моторном отсеке №2 (реле отопителя)
- усилитель форсунок
- монтажный блок в моторном отсеке
- блок реле и предохранителей №5
- модулятор давления
- блок реле в моторном отсеке №3 (блок АБС)
Блок предохранителей и реле

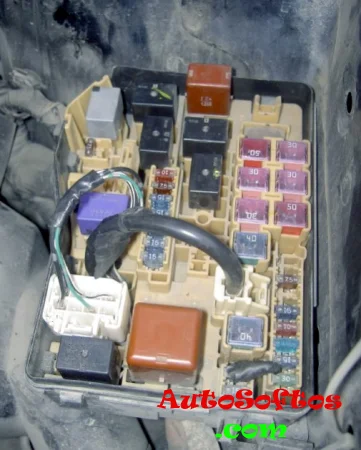

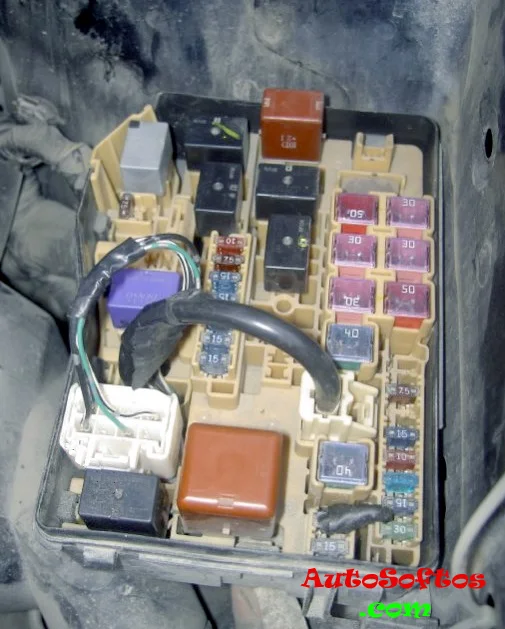

Расположен в левой части моторного отсека, под защитной крышкой.

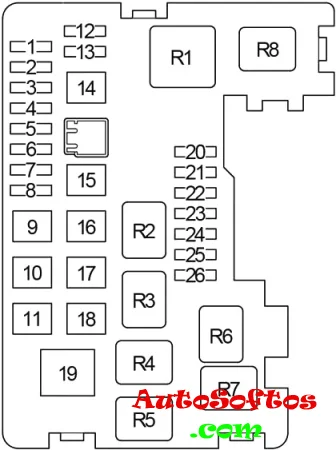

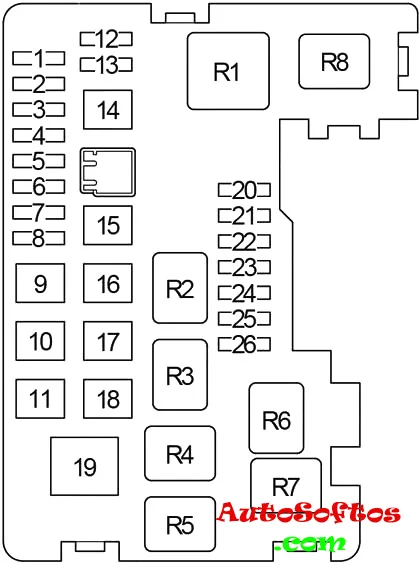

Схема
Описание
| 1. | 30A DCC — Предохранители «ECU-B», «DOME», «RAD NO.1» |
| 2. | 15A IG2 — Бензин: электрические вентиляторы системы охлаждения, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха |
| 30A FUEL HTR — Дизель: Подогреватель топлива | |
| 3. | 10A HORN — Сигнал |
| 4. | 10А HAZ — Указатель поворота и сигнальная лампа аварийной сигнализации |
| 5. | 15A EFI — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха, электрические вентиляторы охлаждения |
| 6. | 10A ETCS — (до 10.2003): Электронная система управления дроссельной заслонкой. |
| 10A ETCS — Электронная система управления дроссельной заслонкой. | |
| 15A A/F — (с 10.2003): Датчик состава топливовоздушной смеси. | |
| 7. | 7,5A OBD — Бортовая система диагностики |
| 8. | 7,5A ALT-S — система зарядки |
| 15A FR DEF -(с 10.2003): Антиобледенитель стеклоочистителя. | |
| 9. | 50A MAIN — Реле «HEAD» (предохранители «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR») |
| 10. | 30A AM2 — Выключатель зажигания |
| 11. | 30A RR CLR — Система кондиционирования задней части салона |
| 12. | 30A HEAD LP CLN — Очиститель фар |
| 15A розетка | |
| 13. | 7,5A RR FOG — Задний противотуманный фонарь |
| 14. | 40/50A ABS NO.1 -ABS, VSC |
| 15. | 30/40 ABS NO.2 — ABS, VSC |
| 16. | 30A CDS — Бензин: Электрические вентиляторы охлаждения |
| 40A CDS — Дизель: Электрические вентиляторы охлаждения | |
| 17. | 30A RDI — Бензин: Электрические вентиляторы охлаждения |
| 40A RDI — Дизель: Электрические вентиляторы охлаждения | |
| 18. | 50A HTR — Система кондиционирования / обогреватель |
| 19. | 140A ALT — Реле «RR DEF» (предохранители «RR DEF», «MIR HTR») реле «TAIL» (предохранители «TAIL», «PANEL»), реле «IG1» («ECU-IG», «GAUGE», «HTR» , Предохранители «SEAT HTR», «SRS-IG», «WIPER»), «PWR», «RR HTR», «DOOR», «DOOR NO.2», «FR FOG», «PWR OUTLET», «STOP» «,» АМ1 «предохранители |
| 20. | 15А HEAD RH UPR — Правая фара (дальний свет), комбинация приборов |
| 21. | 15А HEAD LH UPR — Левая фара (дальний свет) |
| 22. | 15А HEAD RH LWR — Левая фара (ближний свет), регулировка уровня света фар |
| 23. | 15А HEAD LH LWR — Правая фара (ближний свет) |
| 24. | 15А RAD NO.1 — Аудио система |
| 25. | 7,5А ECU-B — Система зарядки, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, подвеска TOYOTA с электронной модуляцией, система блокировки дверей с электроприводом, электрические стеклоподъемники, напоминание о ключах и световое напоминание, предупреждение о не пристегнутом ремне безопасности, аудиосистема, часы, комбинация приборов, фара, автомат система управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, система помощи при парковке TOYOTA, система кондиционирования, обогрев заднего стекла |
| 26. | 7,5А DOME — Внутреннее освещение, личное освещение, освещение для ног, подсветка дверей, подсветка багажника, подсветка туалетного столика |
| Реле | |
| R1. | Фары (HEAD) |
| R2. | (FR DEF) — Обогрев стекла |
| R3. | Бензин: Зажигание (IG2) |
| Дизель: Подогреватель топлива (FUEL HTR) | |
| R4. | Сигнал |
| R5. | Электро вентилятор системы охлаждения (ВЕНТИЛЯТОР №2) |
| R6. | Электро вентилятор системы охлаждения (ВЕНТИЛЯТОР №1) |
| R7. | Электро вентилятор охлаждения (ВЕНТИЛЯТОР № 3) |
| R8. | Блок управления двигателем (EFI) |
