Здесь мы мы покажем расположение всех электронных блоков управления, подробное описание предохранителей и реле. Отметим предохранитель отвечающий за прикуриватель.
Блоки в салоне
Расположение

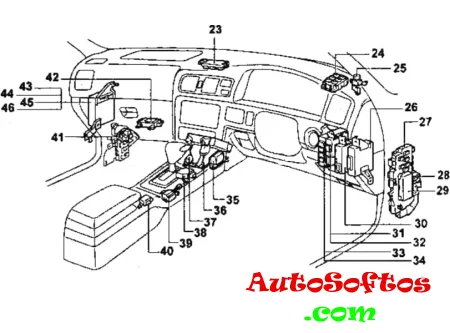

Общая схема расположения блоков в салоне
Описание
23 — монтажный блок №3 (J/B №3)
24 — монтажный блок №5 (J/B №5)
25 — датчик освещенности (системы автоматического включения фар)
26 — электронный блок управления TEMS
27 — монтажный блок со стороны водителя (J/B)
28 — блок реле №1 (R/B №1)
29 — блок управления (Multiplex)
30 — блок управления системой поддержания скорости
31 — электронный блок рулевого управления
32 — реле индикатора неисправности тормозной системы
33 — блок управления ABS (2JZ-GE с ABS)
34 — блок управления ABS и TRC (1JZ-GTE)
35 — блок управления SRS (центральный датчик SRS)
36 — электронный блок управления двигателем
37 — датчик столкновения (до 08.1998 г)
38 — датчик замедления (ABS)
39 — реле блокировки селектора АКПП
40 — датчик столкновения (с 08.1998 г.)
41 — блок реле №4 {RIB №4)
42 — реле управления вентилятором отопителя
43 — блок управления ETCSJ2JZ-GE с VSC, до 08.1998 г.)
44 — блок управления ABS
45 — блок управления ABS и 4WD
46 — блок управления ETCS (1 JZ-GTE)
Блок предохранителей
Установлен, на стойке под панелью приборов. На схеме обозначен под цифрой 27.

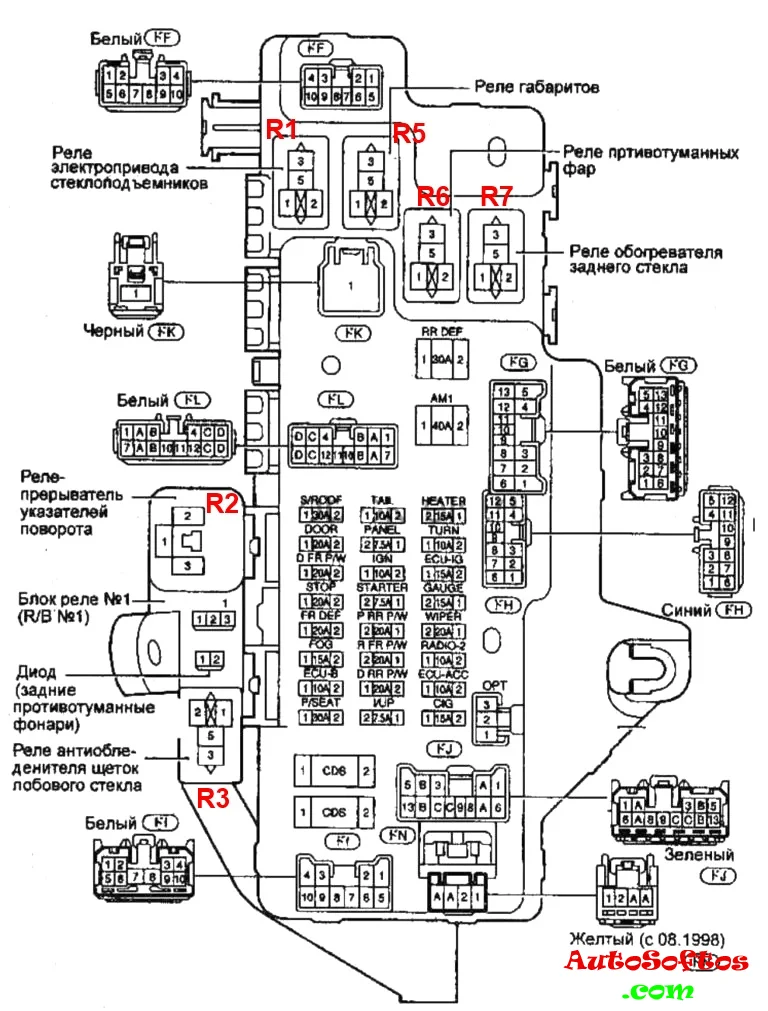

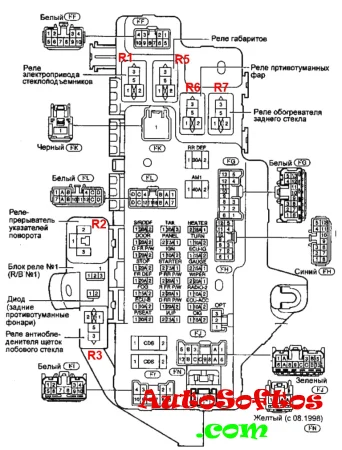

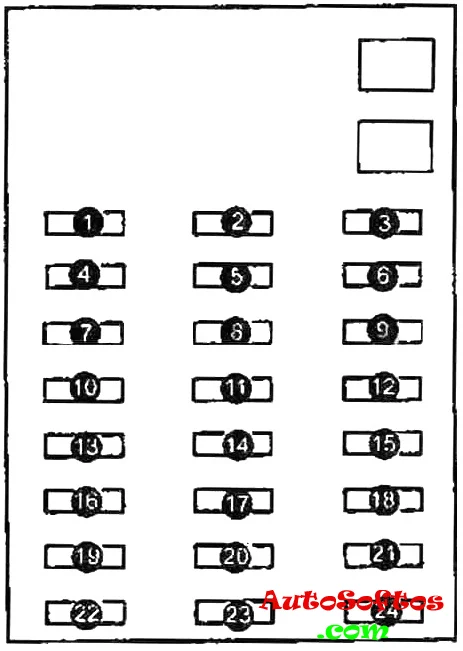

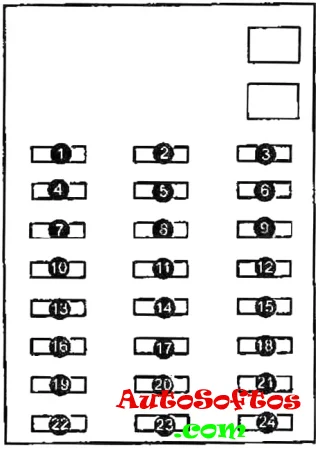

Схема
Обозначение
| 1. | 30A S/ROOF — Люк |
| 2. | 10A TAIL — Передние и задние габариты, подсветка номерного знака |
| 3. | 15A HEATER — Панель управления кондиционером и отопителем, электродвигатель вентилятора, обогреватель заднего стекла |
| 4. | 20A DOOR — Центральный замок |
| 5. | 7,5A PANEL — Подсветка выключателей и переключателей, подсветка панели управления кондиционером и отопителем, подсветка магнитолы |
| 6. | 10A TURN — Указатели поворотов |
| 7. | 20A DFRP/W — Электропривод стекло подъемника двери водителя |
| 8. | 10A IGN — Электронный блок управления двигателем |
| 9. | 15A ECU-IG — Системы ABS, TRC, VSC, «круиз-контроль», автоматического включения/отключения фар |
| 10. | 20A STOP — Стоп-сигналы |
| 11. | 7,5A STARTER — Стартер |
| 12. | 15A GAUGE — Комбинация приборов, система дистанционного управления замками дверей и крышки багажника, система пред натяжителей ремней безопасности |
| 13. | 20A FR DEF — Антиобледенитель щеток стеклоочистителя лобового стекла |
| 14. | 20A PRRP/W — Электропривод стекло подъемника задней левой двери |
| 15. | 20A WIPER — Электродвигатель стеклоочистителя |
| 16. | 15A FOG — Противотуманные фары |
| 17. | 20A PFR P/W — Электропривод стекло подъемника двери переднего пассажира |
| 18. | 10A RADIO №2 — Магнитола, многофункциональный дисплей |
| 19. | 10A ECU-B — Кондиционер и отопитель, «круиз-контроль», задние противотуманные фары, система дистанционного управления замками дверей и крышки багажника |
| 20. | 20A DRR P/W — Электропривод стекло подъемника задней правой двери |
| 21. | 10A ECU-ACC — Система блокировки переключения передач, часы, система подушек безопасности (SRS), электропривод боковых зеркал |
| 22. | 30A P/SEAT — Электропривод сидений |
| 23. | 7,5A l/UP — Электропривод системы повышения частоты вращения холостого хода |
| 24. | 15A CIG — Прикуриватель |

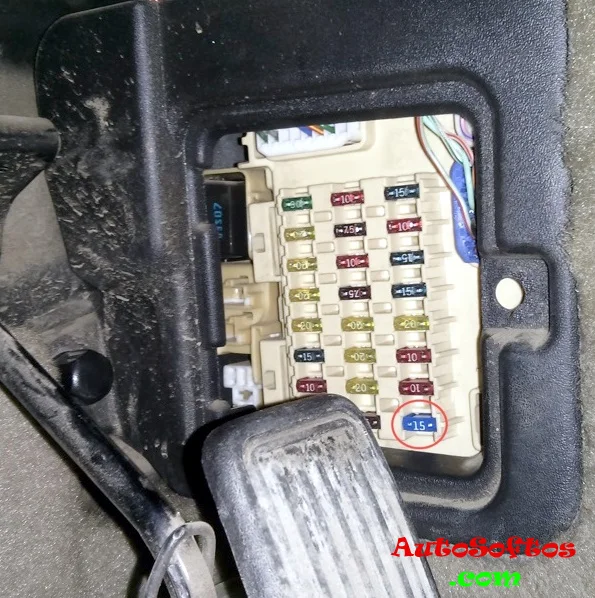

Предохранитель прикуривателя обозначен как CIG и на фото обведен красным.
Реле
- реле стеклоподъемников
- реле поворотов
- реле антиобледенителя щеток
- реле габаритов
- реле противотуманных фар
- реле обогревателя заднего стекла
Блоки под капотом
Расположение

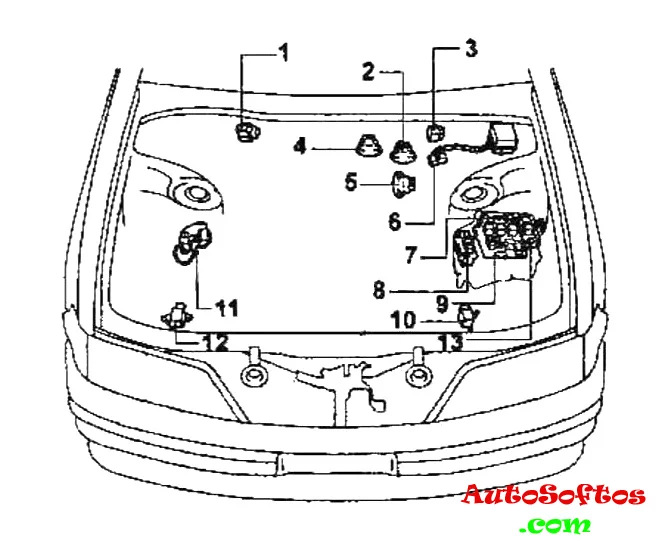

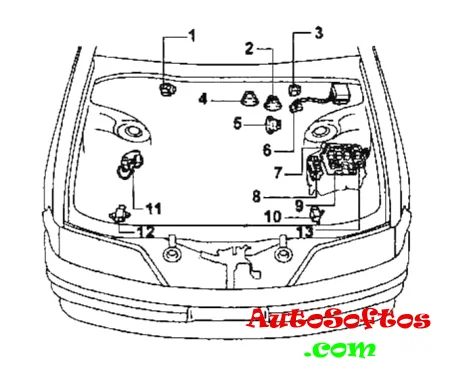

Общая схема расположения блоков под капотом
Назначение
- датчик абсолютного давления во впускном коллекторе (4S-FE)
- датчик абсолютного давления во впускном коллекторе (1G-FE с 08.1998 г.)
- датчик абсолютного давления во впускном коллекторе (1G-FE до 08.1998 г.)
- датчик абсолютного давления во впускном коллекторе (1JZ-GE, 2JZ-GE)
- датчик давления наддува (2L-TE)
- блок реле в моторном отсеке (R/B) (2JZ-GE с VSC)
- блок реле в моторном отсеке (R/B №2) (кроме 1G-FE)
- блок плавких вставок
- монтажный блок №2 (J/B №2)
- левый передний датчик SRS (с 08.1998 г.)
- резистор топливного насоса
- правый передний датчик SRS (с 08.1998 г.)
- блок реле в моторном отсеке (R/B)

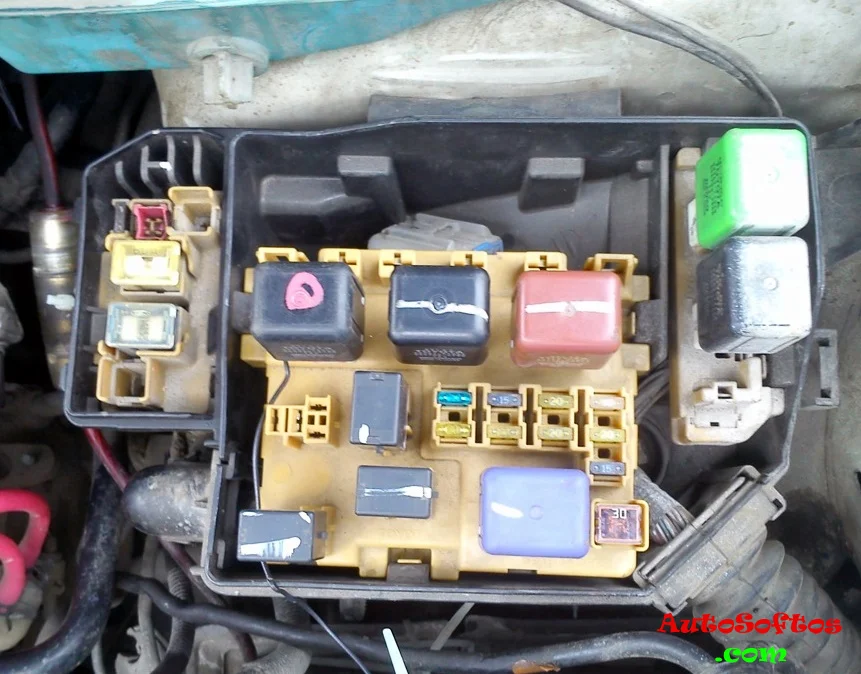

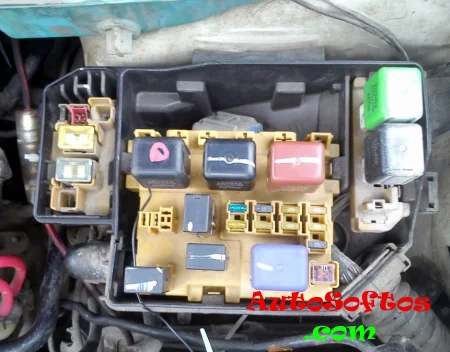

Блок предохранителей и реле
Расположен с левой стороны, рядом с аккумулятором и может состоять и нескольких отделов: (8) блок плавких вставок, (9) монтажный блок и (13) блок реле.

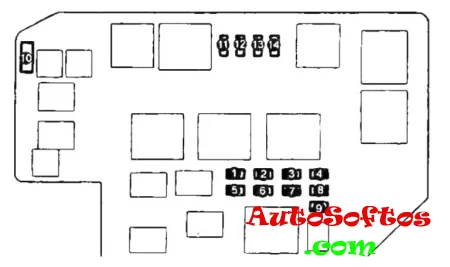

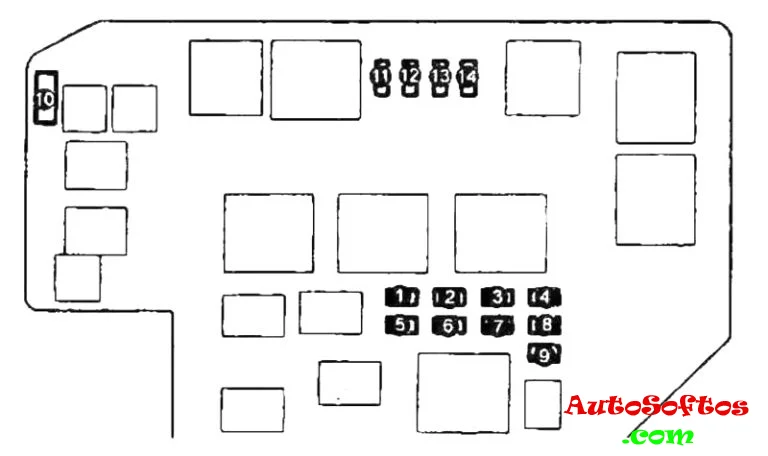

Схема
Расшифровка
| 1 | 15A DOME — Освещение салона, часы |
| 2 | 15A HEAD(RH) — Правая фара*1 |
| 3 | 20A DOOR SUB — Центральный замок |
| 4 | 25A RADIO №1 — Магнитола, многофункциональный дисплей |
| 5 | 15A HEAD (LH) — Левая фара*1 |
| 6 | 10A HORN — Звуковой сигнал |
| 7 | 20A EFI*4 — Электронный блок управления двигателем |
| 8 | 20A AM2 — Электронный блок управления двигателем |
| 9 | 15A HAZARD — Аварийная сигнализация |
| 10 | 7,5A ALT SENCING — Генератор |
| 11*3 | 15A HEAD RH (HI) — Правая фара (дальний свет) |
| 12*4 | 15A HEAD RH (LO) — Правая фара (ближний свет) |
| 13*4 | 30A FAN №2 — Электродвигатель вентилятора |
| 14*4 | 30A FAN №1 — Электродвигатель вентилятора |
| 13*4 | 30A RDI FAN — Электродвигатель вентилятора |
| 14*5 | 20A TEMS — Система изменения жесткости амортизаторов (TEMS) |
| 14*6 | 20A FUEL HTR — Подогреватель топлива |
*1 — Комплектации TOURER-V и TOURERS: © — левая фара (дальний свет); © — левая фара (ближний свет);
*2 — Модели с дизельным двигателем “ECD»,
*3 — Комплектации TOURER-V и TOURERS,
*4 — Комплектации TOURER-V, TOURERS и TOURER,
*5 — Комплектация GRANDE-G,
*6 — Только модели с дизельными двигателями.
Реле

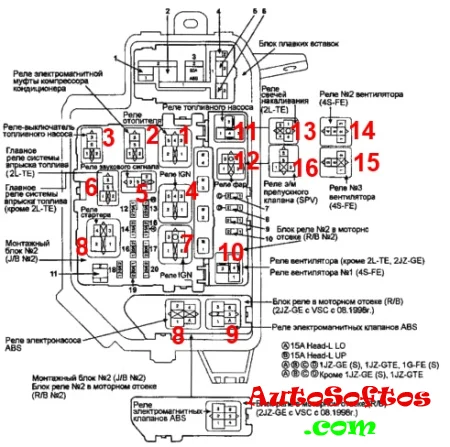

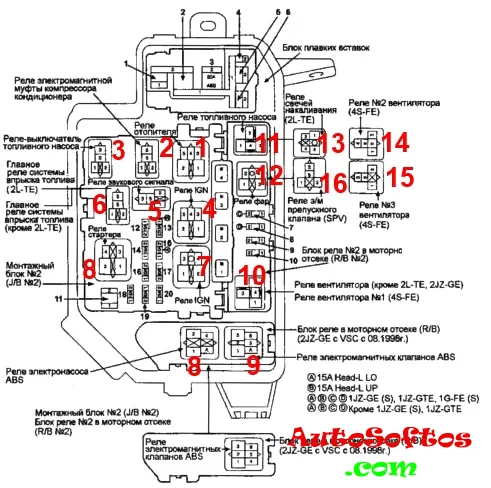

Описание реле
- Реле отопителя
- Реле электромагнитной муфты компрессора кондиционера
- Реле выключатель топливного насоса
- Реле IGN
- Реле звукового сигнала
- Главное реле системы впрыска топлива
- Реле IGN
- Реле стартера
- Реле электромагнитных клапанов ABS
- Реле электронасоса АБС
- Реле топливного насоса
- Реле фар
- Реле свечей накаливания
- Реле вентилятора
- Реле вентилятора
- Реле э/м пред пускового клапан SPV
