Здесь мы покажем описание предохранителей и реле Тойота Спринтер 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 годов выпуска со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Блок в салоне
Вариант 1

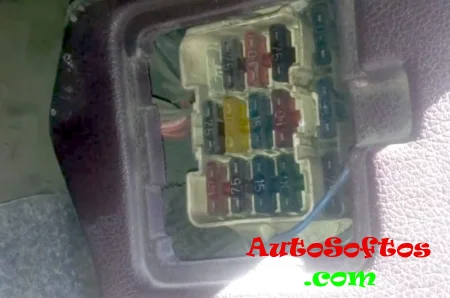

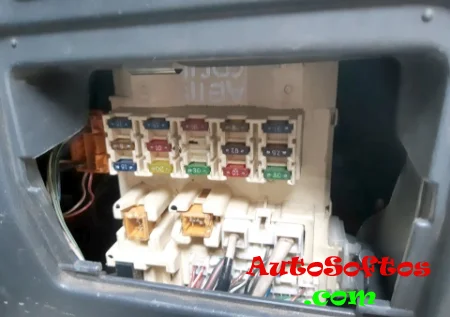

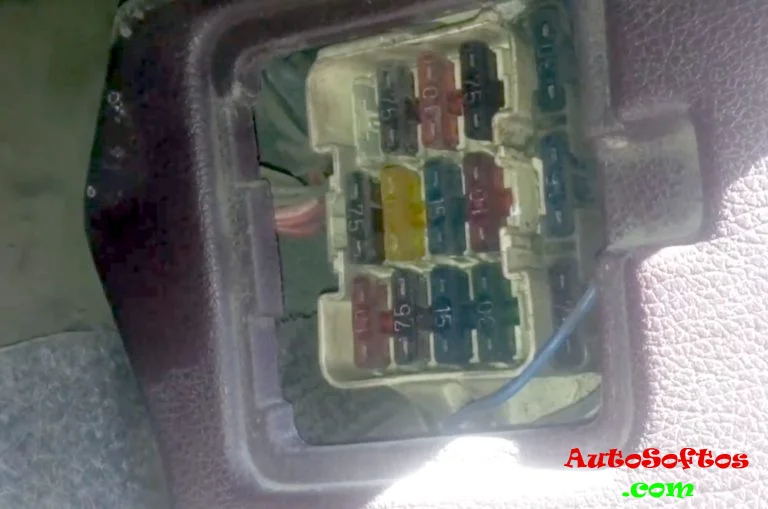

Данная схема подойдёт для моделей в 90, 91 — 95 кузове. Блок расположен под панелью на стойке за защитной крышкой.

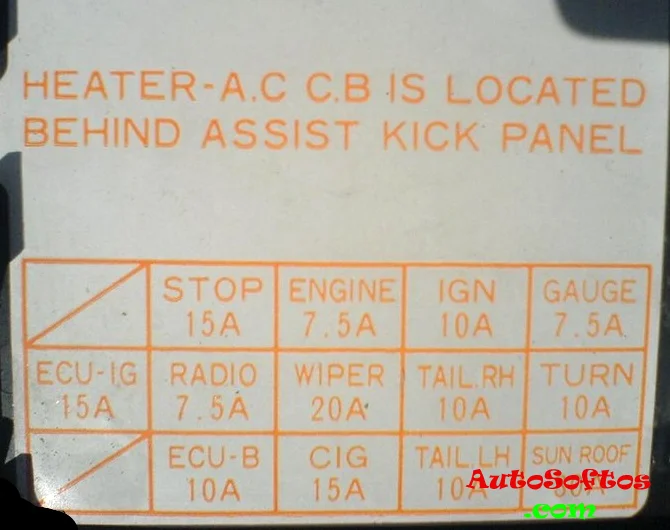

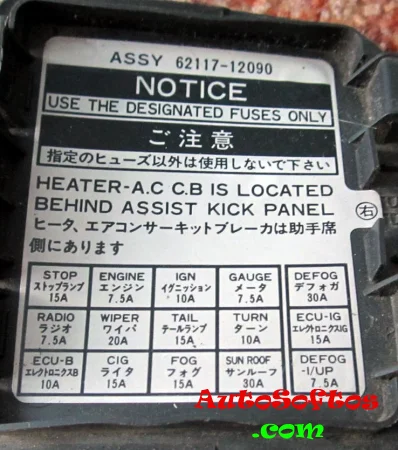

Схема с крышки блока. Вариант 1.

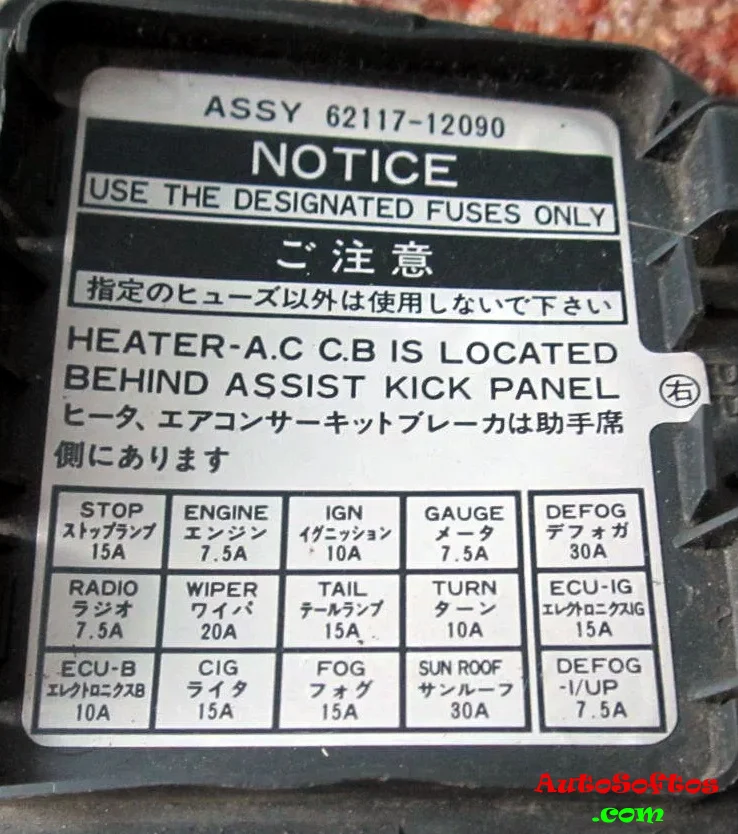

Схема с крышки блока. Вариант 2.
Общее описание
- ECU-IG — электронная система впрыска топлива, система охлаждения воздуха в салоне
- STOP — световой стоп сигнал
- RADIO — радиоприемник, электрическое зеркало заднего вида
- ECU-B — задняя противотуманная фара
- ENGINE — система зарядки аккумулятора, система разогрева двигателя
- WIPER — очистители и омыватели стекол и фар
- CIG — прикуриватель, индикаторное табло цифровых часов
- IGN — система зарядки аккумулятора, контрольная лампочка зарядки, устройство рециркуляции отработанных газов, электро вентилятор в отсеке двигателя, предпусковой разогрев двигателя
- TAIL — габариты, лампочка освещения номерного знака, освещение щитка с приборами
- GAUGE — индикаторные приборы, контрольные ,сигнальные лампочки, прибор контроля экономичности движения, фара заднего хода, система регулировки кондиционирования воздуха, обогрев заднего стекла, электро стеклоподъемник, центральный замок
- TURN — мигающие световые указатели поворотов, аварийная сигнализиция
- SUNROOF — сдвигающаяся крыша с электроприводом.
Предохранитель прикуривателя обозначен как CIG.
Вариант 2

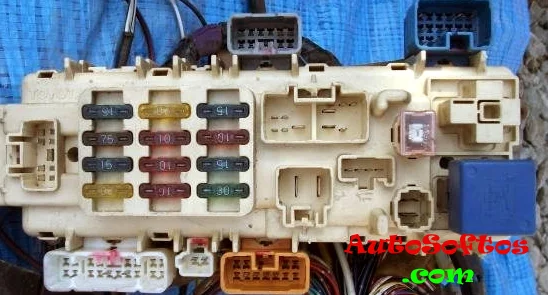

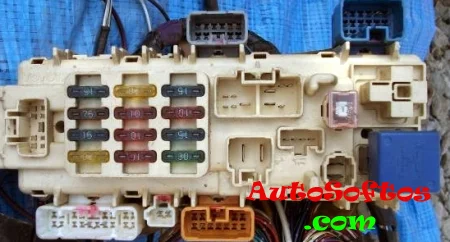

Данная схема подойдёт для моделей в 100, 101 кузове. Как и в предыдущем вариант, блок установлен под панелью на стойке, около ноги водителя.

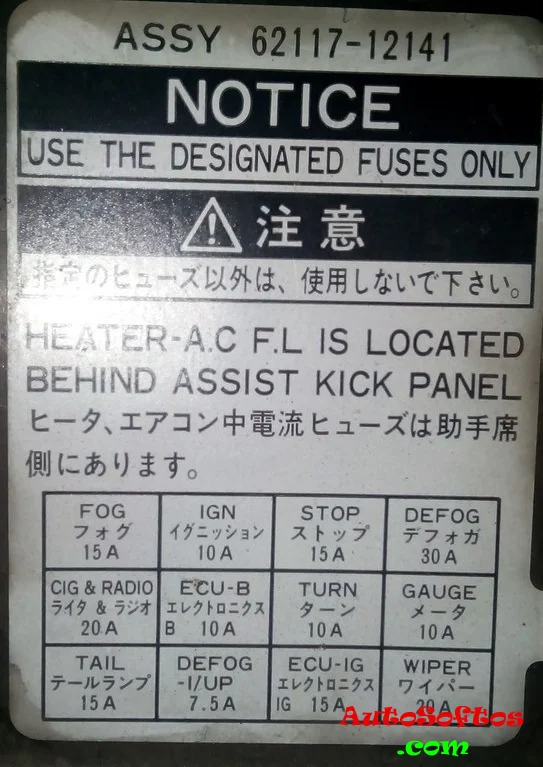

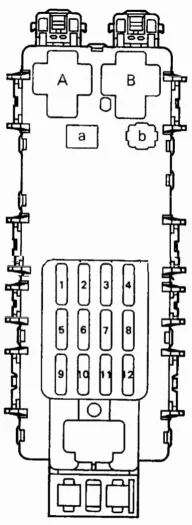

Схема
Назначение предохранителей
Правый руль
| 1. | 15А FOG — противотуманные фары |
| 2. | 10А IGN — зажигание |
| 3. | 15А STOP — стоп-сигналы |
| 4. | 30А DEFOG — обогреватель стекла |
| 5. | 20А CIG & RADIO — прикуриватель, магнитола, зеркала |
| 6. | 10А ECU-В — АБС, электро питание центрального замка |
| 7. | 10А TURN — указатели поворота |
| 8. | 10А GAUGE — приборы |
| 9. | 15А TAIL — габариты |
| 10. | 7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обогревателя стекла |
| 11. | 15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП) |
| 12. | 20А WIPER — стеклоочистители |
Левый руль
| 1. | 15А FOG — противотуманные фары |
| 2. | 10А IGN — зажигание |
| 3. | 15А STOP — стоп-сигналы |
| 4. | 20А SEAT HTR — обогреватель сидений |
| 5. | 20А CIG & RADIO — прикуриватель, магнитола, зеркала |
| 6. | 10А ECU-В — АБС, электро питание центрального замка |
| 7. | 10А TURN — указатели поворота |
| 8. | 10А GAUGE — приборы |
| 9. | 10/15А TAIL — габариты |
| 10. | 7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обогревателя стекла |
| 11. | 15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП) |
| 12. | 20А WIPER — стеклоочистители |
За прикуриватель отвечает предохранитель номер 5 на 20А.
Обозначение реле
- a — POWER — стекло подъемники, люк и центральный замок
- b — FOG — противотуманные фары
- с — FLASHER — реле — прерыватель
- A — DEFOG — обогреватель стекла
- B — TAIL — габариты
Вариант 3

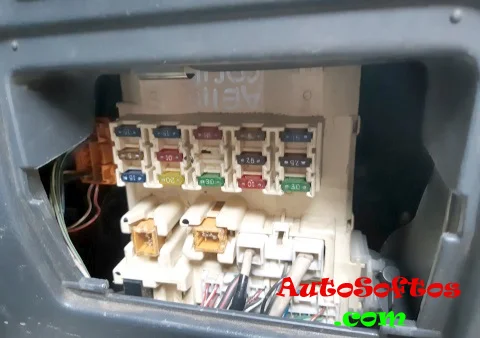

Данная схема подойдёт для моделей в 110, 111 кузове. В этом исполнении блок предохранителе находится в нижней части панели приборов.

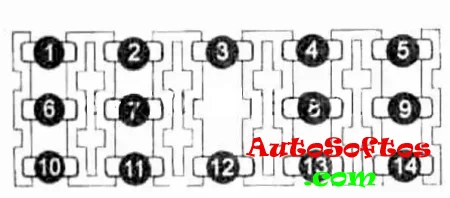

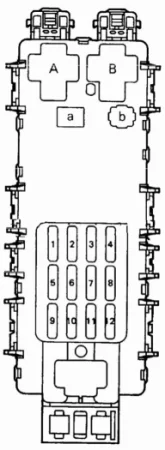

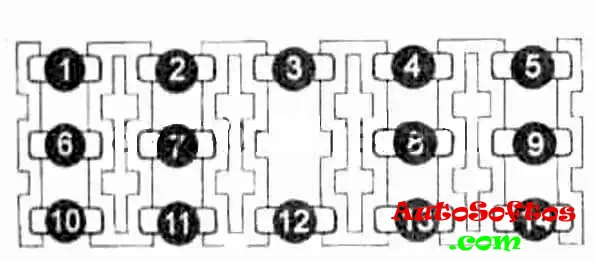

Схема
Описание
| 1. | 15А FOG — Противотуманные фары |
| 2. | 15А STOP — Стоп-сигналы, система впрыска топлива, анти- блокировочная система тормозов, система блокировки переключения |
| 3. | 10А ECU -IG — Антиблокировочная система тормозов |
| 4. | 5А STARTER — Стартер |
| 5. | 15А LIGHTER — Прикуриватель, часы, электропривод зеркал, магнитола |
| 6. | 5А ECU -B — Электронная система управления дизельным двигателем |
| 7. | 10А METER — Комбинация приборов |
| 8. | 7,5А TURN — Указатели поворотов, аварийная сигнализация |
| 9. | 7,5А IGNITION — Система зарядки аккумуляторной батареи, система впрыска топлива |
| 10. | 15А TAIL — Задние фонари, задние габариты, подсветка номерного знака, комбинации приборов и аудиосистемы |
| 11. | 20А WIPER — Стеклоочистители и омыватель |
| 12. | 30А DEFOG — Обогреватель заднего стекла |
| 13. | 10А IDLE-UP — Система повышения частоты вращения холостого хода |
| 14. | 30А DOOR — Центральный замок |
За прикуриватель отвечает предохранитель номер 5 на 15А.

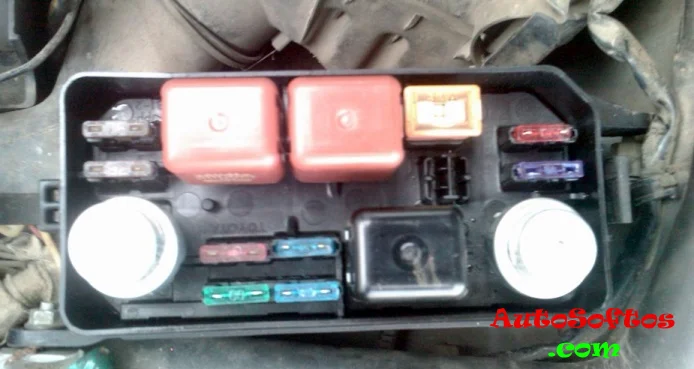

Блок под капотом

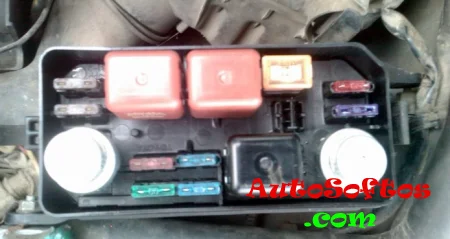

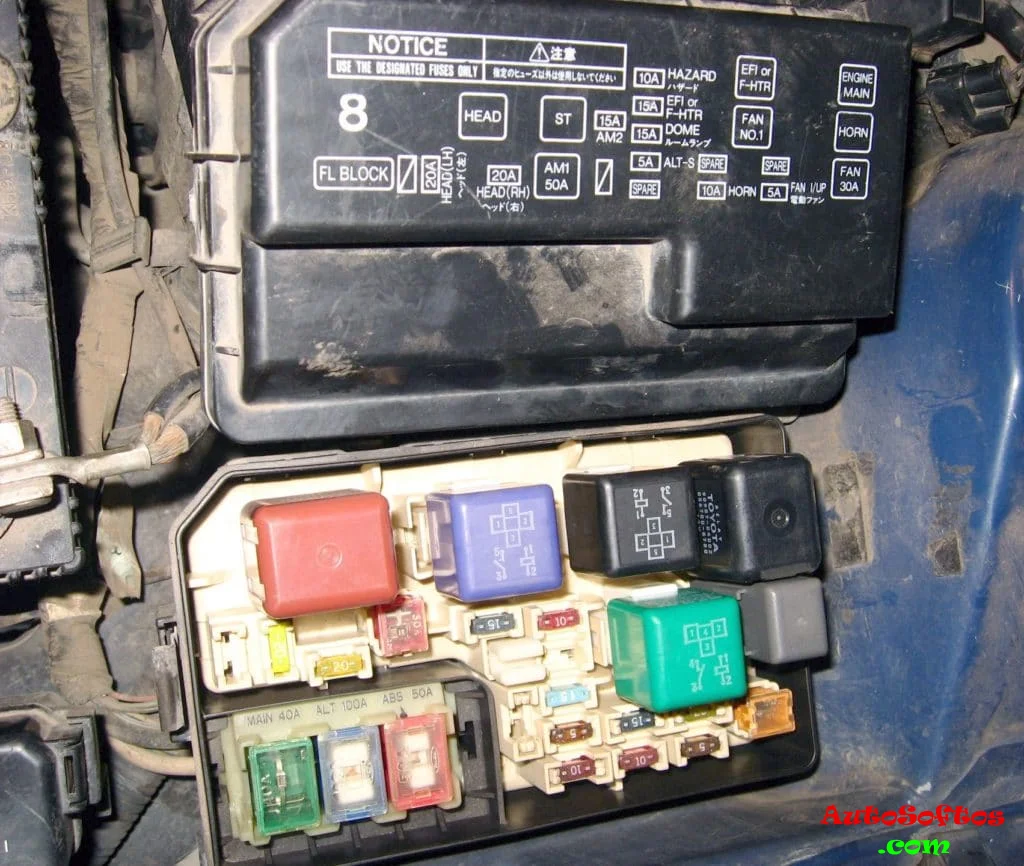

Основной блок с предохранителями и реле находится под капотом с левой стороны.
Вариант 1

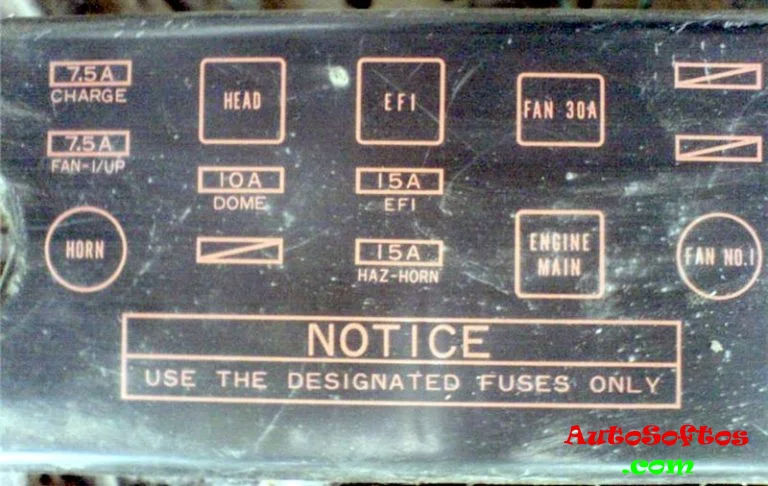

Схема с крышки блока
Обозначение
- CHARGE 7,5A — система зарядки аккумулятора, контрольная лампочка зарядного тока, пусковая автоматика
- FAN-I/UP 7,5A — система разогрева двигателя перед пуском, пусковая автоматика
- HORN — реле сигнала
- HEAD — реле фар
- DOME 10A — потолочная лампа, контрольные лампы дверей, лампа задней двери
- EFI 15A — электронная система впрыска бензина
- HAZ-HORN 15A — предупреждающие мигающие сигналы, звуковой сигнал
- FAN 30A — система охлаждения двигателя, вентилятор
- FAN NO.1 — реле вентилятора охлаждения.

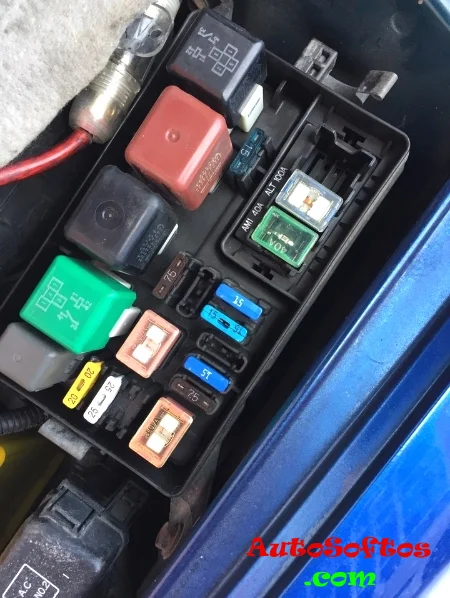

Вариант 2

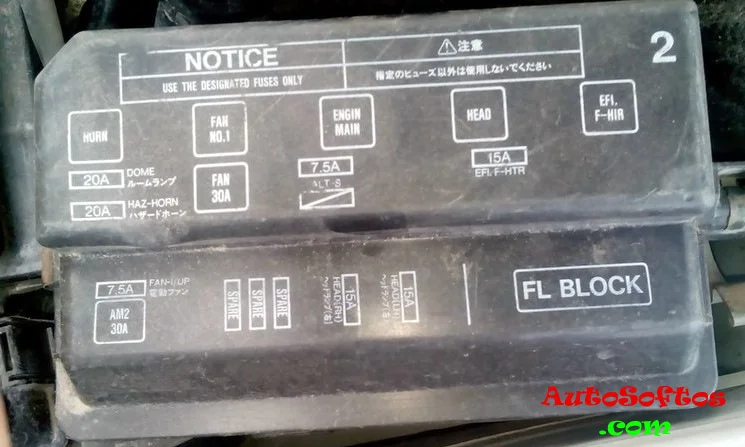

Схема с крышки

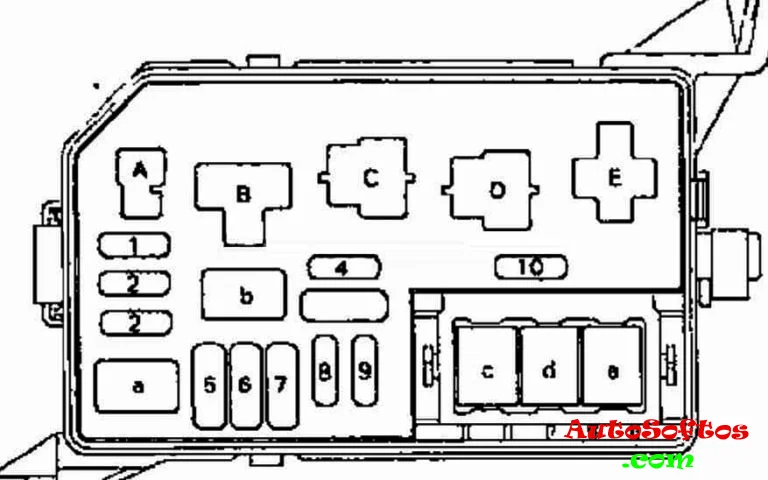

Схема
Назначение
| а. | 30А АМ2 — цепь АМ2 замка зажигания (выводы IG2, ST2) |
| b. | 30А FAN — вентилятор радиатора |
| с. | 40А АМ1 — цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1),80А GLOW (дизельные) — свечи |
| d. | 80/100А ALT (бензин) — зарядка АКБ, АМ1 (дизельные), АМ1 (2Е) |
| е. | 50А ABS — АБС |
| 1. | 20А DOME — электропривод и освещение в салоне |
| 2. | 20А HA7-HORN — аварийная сигнализация, звуковой сигнал |
| 3. | 7,5А FAN-I/UP — повышение холостого хода |
| 4. | 7,5А ALT-S — зарядка |
| 5. | 7,5A Spare — запасной |
| 6. | 15А Spare — запасной |
| 7. | 20А Spare — запасной |
| 8. | 15А HEAD (RH) — правые фары |
| 9. | 15А HEAD (LH) — левые фары |
| 10. | 15А EFI F-HTR — подача топлива |
| A. | HORN — Реле сигнала |
| B. | FAN — Реле вентилятора охлаждения |
| С. | E/G-MAIN — Главное реле |
| D. | HEAD — Реле фар |
| E. | EFI — Реле двигателя |
Вариант 3

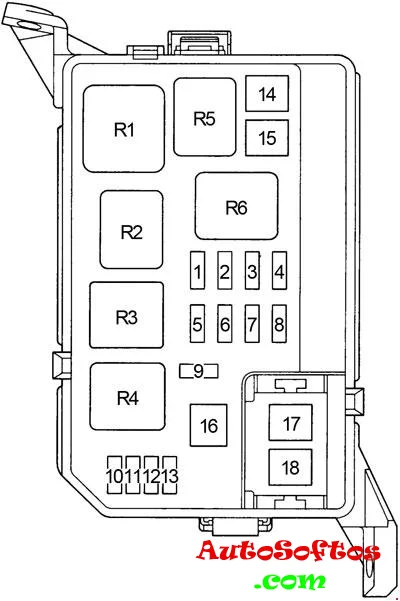

Схема
Цепи защиты
| 1. | 5А ALT-S — Система зарядки |
| 2. | 10А HEAD (RH-UPR) — Правая фара (DRL — дневные ходовые огни) |
| 3. | 15А EFI — 4A-FE, 5A-FE, 7A-FE, 4E-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15А F-HTR — 2C-E: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 4. | 10А HORN — Звуковой сигнал, противоугонная система |
| 5. | 10А HAZARD — Аварийная сигнализация, указатели поворота |
| 6. | 15А AM2 — Система запуска, предохранители: ”ST”, ”IGN” |
| 7. | — |
| 8. | 10А HEAD (LH-UPR) — Левая фара (DRL — дневные ходовые огни) |
| 9. | 15А DOME — Аудиосистема, освещение салона, персональное освещение, освещение багажного отсека, часы, дневные ходовые огни, противоугонная система |
| 10. | — |
| 11. | — |
| 12. | — |
| 13. | — |
| 14. | 50А AM1 — Предохранители: ”CIG”, ”TURN”, ”GAUGE”, ”ECU−IG”, ”WIP” |
| 15. | 30А FAN — Вентилятор системы охлаждения |
| 30А RDI — Вентилятор системы охлаждения | |
| 16. | 40А MAIN — Система запуска, предохранители: ”HEAD (LH) или HEAD (LH−UPR), ”HEAD (RH) или HEAD (RH−UPR), ”HEAD LH−Lo” и ”HEAD RH−LO» |
| 17. | 100А ALT — Предохранители: ”RDI”, ”CDS”, ”AM1”, ”POWER”, ”D/L”, ”TAIL”, OBD, ”FOG”, ”ECU−B”, ”STOP”, ”DEF”, ”HTR” |
| 18. | 50А ABS — АБС |
Расшифровка реле
| R1 | Блок управления двигателем (ENGINE MAIN) |
| R2 | 4A-FE, 5A-FE, 7A-FE, 4E-FE: Блок управления двигателем (EFI) 2C-E: Подогрев топлива (F-HTR) |
| R3 | Фары (HEAD) |
| R4 | Стартер (ST) |
| R5 | Звуковой сигнал |
| R6 | Вентилятор системы охлаждения (FAN NO.1) |
Отдельные элементы могут находится вне представленных блоков.
