Toyota Vista Ardeo sv50 - предохранители и реле

  • Разместил: klays067;
  • Прочитано: 7;
  • Дата: 1-02-2026, 03:06;
  • Сообщить о ошибке



Здесь мы покажем места расположения блоков управления, подробное описание предохранителей и реле Тойота Виста Ардео sv50 со схемами блоков и местами их расположения.


Блоки в салоне

Расположение

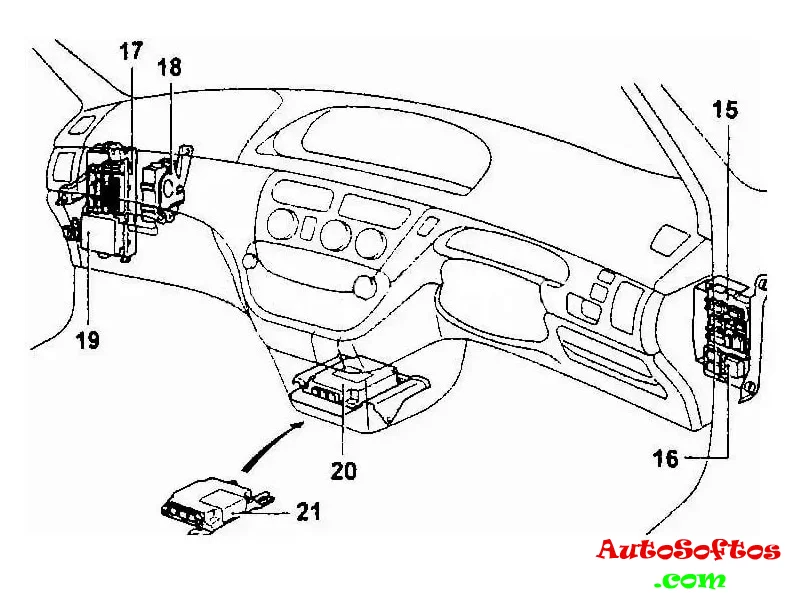

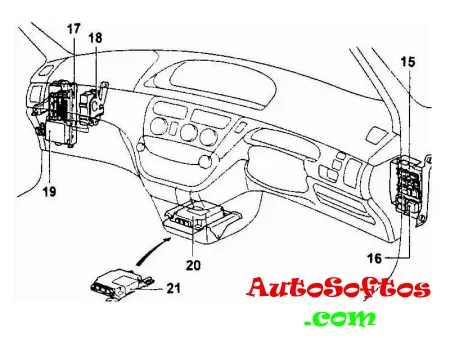

Общая схема расположения блока в салоне


Описание


  • 15 — монтажный блок со стороны водителя
  • 16 — блок реле со стороны водителя
  • 17 — монтажный блок предохранителей со стороны пассажира
  • 18 — электронный блок управления ABS (до 04.2000 г.)
  • 19 — блок управления Multiplex
  • 20 — блок управления SRS (до 04.2000 г.)
  • 21 — блок управления SRS (с 04.2000 г.)

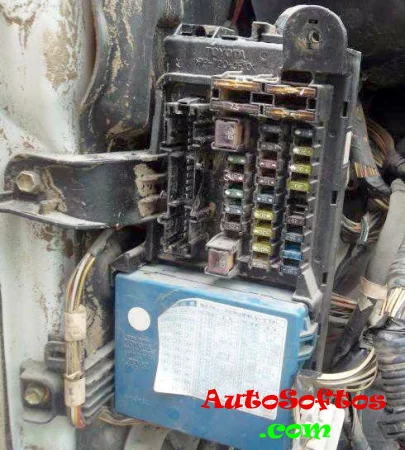

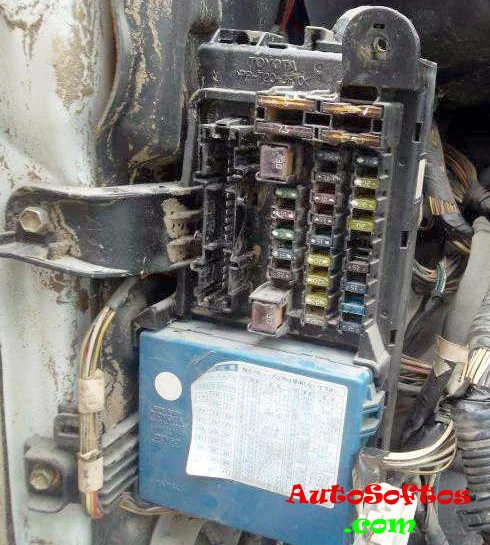

Блок предохранителей

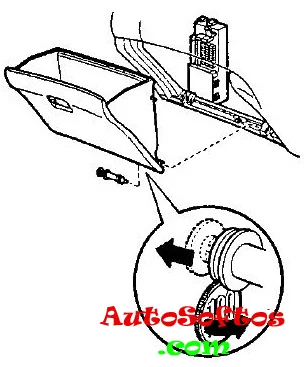

Он находится под панелью приборов за перчаточным ящиком.



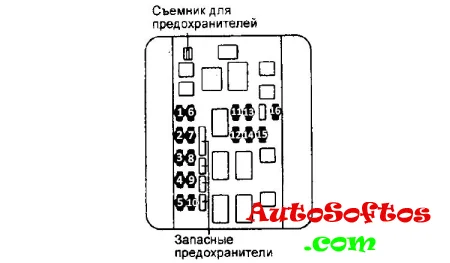

Вариант 1

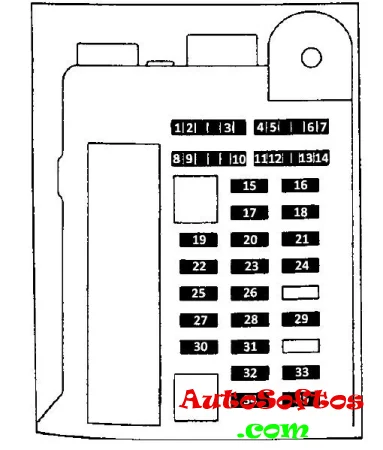

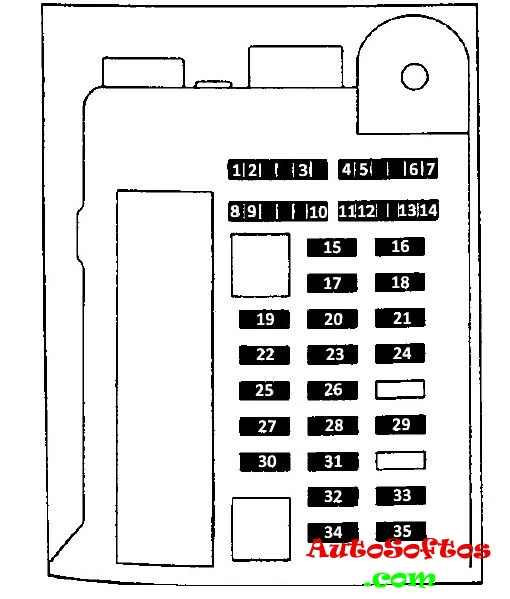

Схема

модели до 04.2000


Обозначение


1. 5A PANEL 2 — Противотуманная фара
2. 5A TAIL — Габариты
3. 5A PANEL 1 — Электронный блок управления трансмиссией, аварийная сигнализация
4. 5A METER — Комбинация приборов
5. 5A ABS-IG — Анти блокировочная система тормозов (ABS)
6. 5A WARN — Индикаторы
7. 5A FAN — Вентилятор
8. 5A MPX-B — Бортовой компьютер
9. 5A ECU-BI — Отопитель, система дистанционного управления центральным замком
10. 5A ROOM — Освещение салона
11. BODY — ECU-IG — Бортовой компьютер
12. 5A DOOR — ECU-IG — Электроприводы стекло подъемников
13. 5A DEFOGER — Обогреватель заднего стекла
14. 5A BACK — Фонарь заднего хода
15. 15A WASHER — Омыватель
16. 15A STOP — Стоп-сигналы
17. 7,5A TURN — Указатели поворотов
18. 20A DEICER — Антиобледенитель щеток стеклоочистителя лобового стекла
19. 30A ROOF — Люк
20. 10A HEATER — Кондиционер и отопитель
21. 20A AM1 — Замок зажигания
22. 10A AIR- BAG-ACC — Система подушек безопасности (SRS)
23. 7,5A ECU-ACC — Система блокировки селектора АКПП и замка зажигания, часы, электропривод боковых зеркал
24. 20A D FR DOOR — Электропривод стеклоподъемника двери водителя
25. 30A DOOR №1 — Центральный замок
26. 15A RR WIPER — Стеклоочиститель заднего стекла
27. 15A LITER / CIG — Прикуриватель
28. 20A D RR DOOR — Электропривод стекло подъемника задней правой двери
29. 7,5A OBD — Диагностика
30. 7,5A DEICER RELE — Антиобледенитель щеток стеклоочистителя лобового стекла
31. 20A P FR DOOR — Электропривод стеклоподъемника передней двери пассажира
32. 20A P RR DOOR — Электропривод стеклоподъемника задней левой двери
33. 15A RADIO №1 — Аудиосистема
34. 25A WIPER — Переключатель управления стеклоочистителя и омывателя
35. 15A FOG — Противотуманная фара



За прикуриватель отвечает предохранитель номер 27 на 15А.



Вариант 2

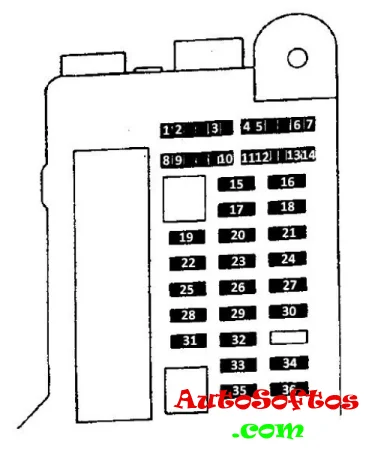

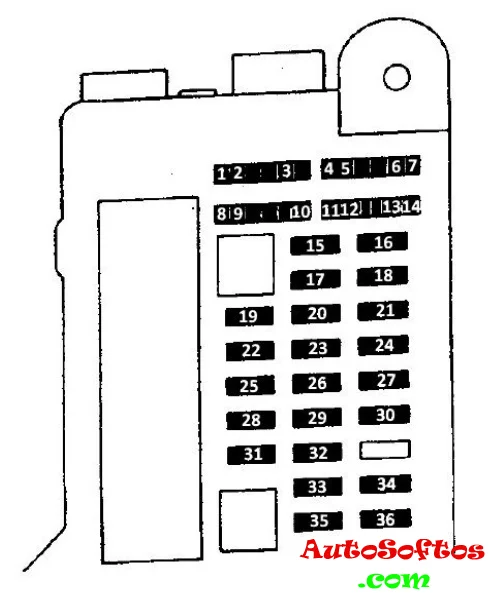

Схема

модели с 04.2000


Обозначение


1. 10A PANEL 2 — Противотуманная фара
2. 10A TAIL — Габариты
3. 10A PANEL 1 — Электронный блок управления трансмиссией, аварийная сигнализация
4. 7,5A METER — Комбинация приборов
5. 7,5A ABS-IG — Антиблокировочная система тормозов (ABS)
6. 7,5A WARN — Индикаторы
7. 7,5A FAN — Вентилятор
8. 7,5A MPX-B — Бортовой компьютер
9. 7,5A ECU-BI — Отопитель, система дистанционного управления центральным замком
10. 7,5A ROOM — Освещение салона
11. 7,5А BODY — ECU-IG — Бортовой компьютер
12. 7,5A DOOR — ECU-IG — Электроприводы стеклоподъемников
13. 7,5A DEFOGER — Обогреватель заднего стекла
14. 7,5A BACK — Фонарь заднего хода
15. 15A WASHER — Омыватель
16. 15A STOP — Стоп-сигналы
17. 7,5A TURN — Указатели поворотов
18. 20A DEICER — Антиобледенитель щеток стеклоочистителя лобового стекла
19. 30A ROOF — Люк
20. 10A HEATER — Кондиционер и отопитель
21. 20A AM1 — Замок зажигания
22. 10A AIR- BAG-ACC — Система подушек безопасности (SRS)
23. 7,5A ECU-ACC — Система блокировки селектора АКПП и замка зажигания, часы, электропривод боковых зеркал
24. 20A D FR DOOR — Электропривод стеклоподъемника двери водителя
25. 25A DOOR №1 — Центральный замок
26. 15A RR  WIPER — Стеклоочиститель заднего стекла
27. 10А MIRROR HEATER — Система подогрева боковых зеркал
28. 15A LITER / CIG — Прикуриватель
29. 20A D RR DOOR — Электропривод стеклоподъемника задней правой двери
30. 7,5A OBD — Диагностика
31. 7,5A DEICER RELE — Антиобледенитель щеток стеклоочистителя лобового стекла
32. 20A P FR DOOR — Электропривод стеклоподъемника передней двери пассажира
33. 20A P RR DOOR — Электропривод стеклоподъемника задней левой двери
34. 15A RADIO №1 — Аудиосистема
35. 25A WIPER — Переключатель управления стеклоочистителя и омывателя
36. 15A FOG — Противотуманная фара



За прикуриватель отвечает предохранитель номер 28 на 15А.

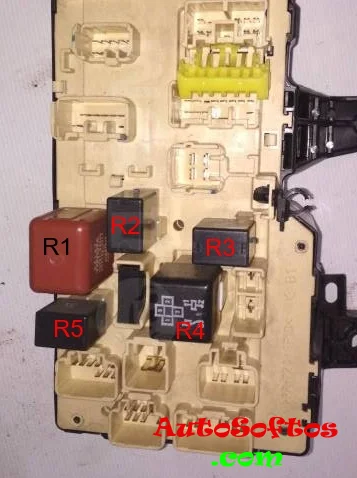

С обратной стороны блока находятся некоторые реле.


Расшифровка


  1. Реле IG1
  2. Реле электро стеклоподъёмников
  3. Реле противотуманных фар
  4. Реле обогревателя заднего стекла
  5. Реле габаритов


Блоки под капотом

Расположение

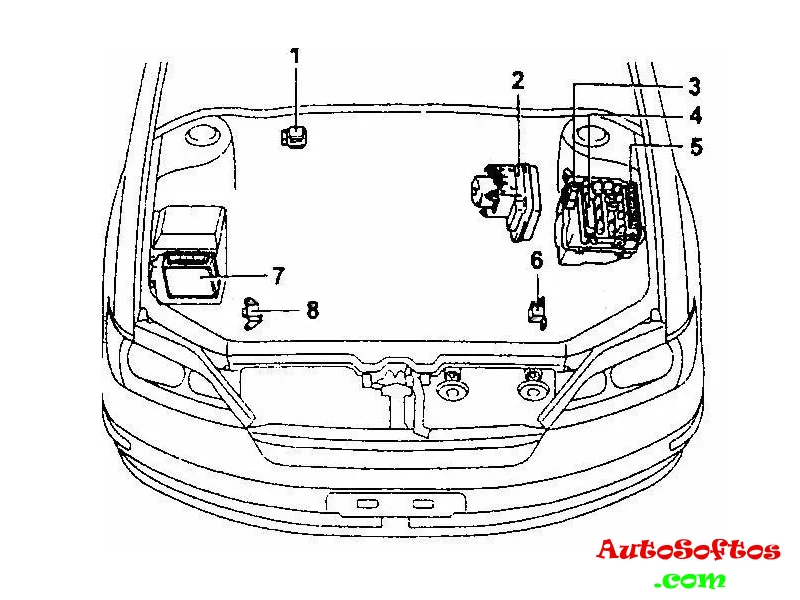

Общая схема расположения блоков под капотом


Описание


  1. датчик абсолютного давления во впускном коллекторе (3S-FE, 3S-FSE)
  2. электронный блок управления ABS (с 04.2000 г.)
  3. блок реле (3S-FSE)
  4. монтажный блок предохранителей и реле в моторном отсеке
  5. блок реле в моторном отсеке
  6. левый передний датчик SRS
  7. электронный блок управления двигателем
  8. правый передний датчик SRS

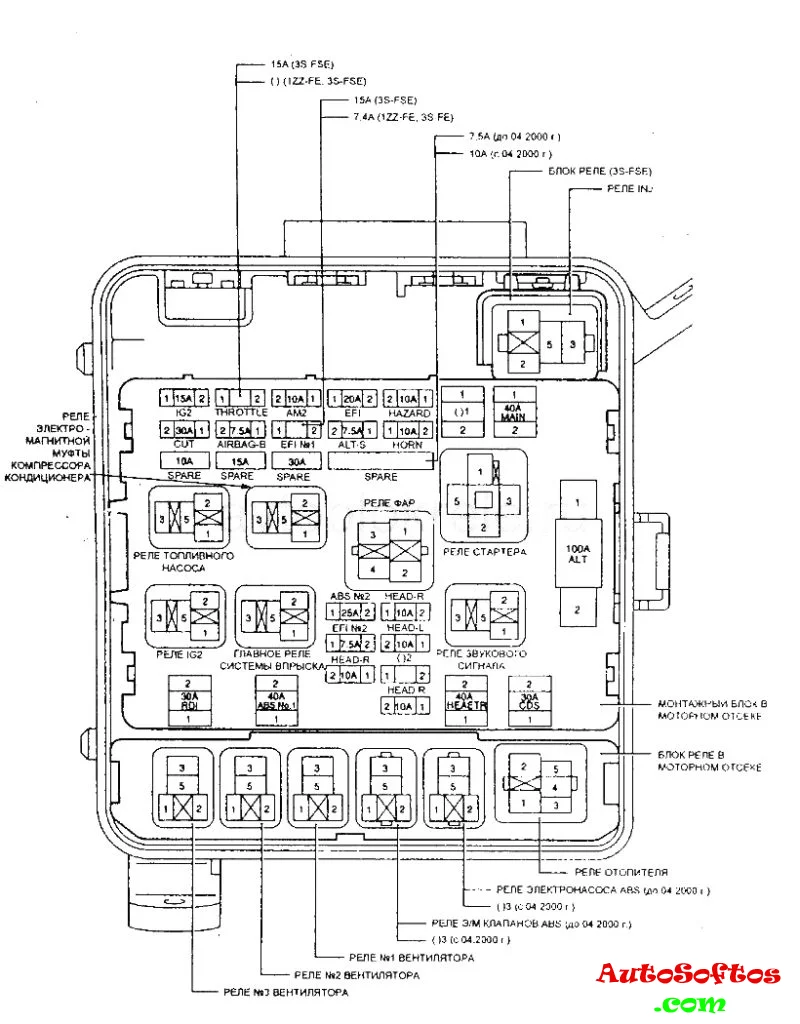

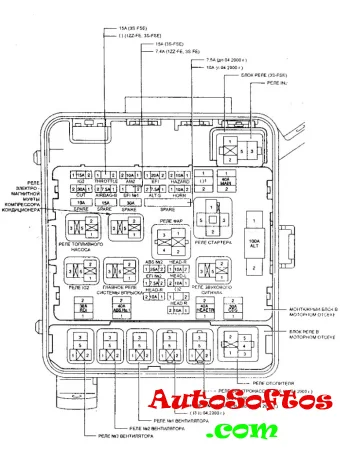

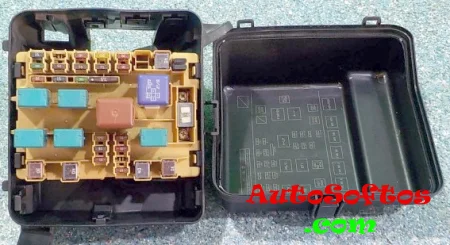

Блок предохранителей и реле

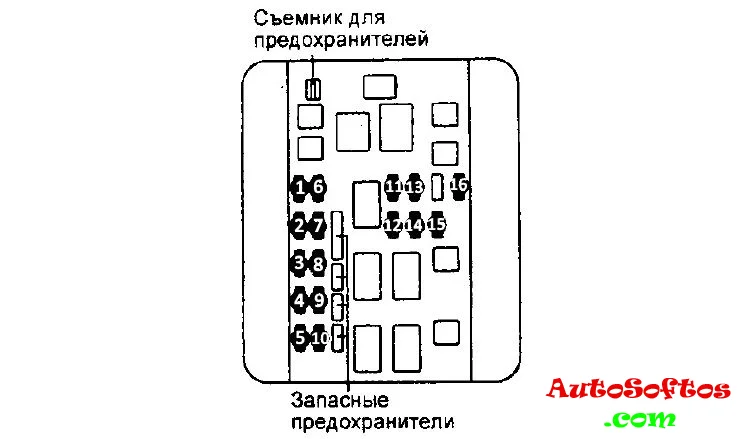

Вариант 1

Схема

модели до 04.2000


Обозначение


1. 10A HAZARD — Аварийная сигнализация
2. 20A EFI — Электронный блок управления двигателем
3. 10A AM2 — Замок зажигания
4. 15A THROTTLE — Система электронного управления дроссельной заслонкой
5. 15A IG2 — Электронный блок управления двигателем
6. 10A HORN — Звуковой сигнал
7. 7,5A ALT SENSING — Генератор
8. 7,5/15A EFI №1 — Электронный блок управления двигателем
9. 7,5A AIR BAG-B — Система подушек безопасности (SRS)
10. CUT
11. 10A HEAD RH — Правая фара ближнего света
12. 25A ABS №2 — Анти блокировочная система тормозов (ABS)
13. 10A HEAD LH — Левая фара ближнего света
14. 7,5A EFI №2 — Электронный блок управления двигателем
15. 10A HEAD RH — Правая фара дальнего света
16. 10A HEAD LH — Левая фара дальнего света

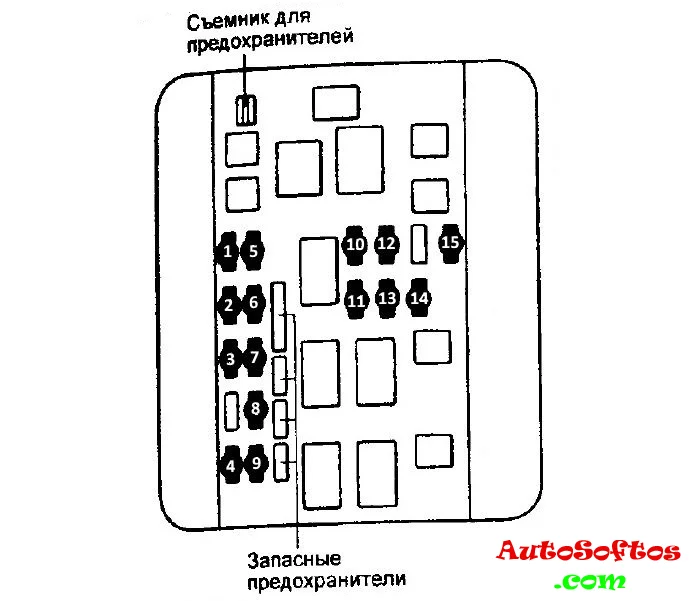

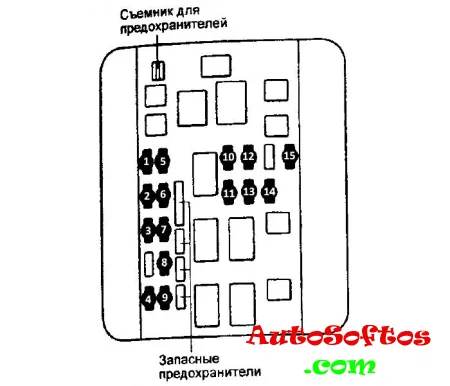

Вариант 1

Схема

модели c 04.2000


Назначение


1. 10A HAZARD — Аварийная сигнализация
2. 20A EFI — Электронный блок управления двигателем
3. 10A AM2 — Замок зажигания
4. 15A IG2 — Электронный блок управления двигателем
5. 10A HORN — Звуковой сигнал
6. 7,5A ALT SENSING — Генератор
7. 7,5/15A EFI №1 — Электронный блок управления двигателем
8. 7,5A AIR BAG-B — Система подушек безопасности (SRS)
9. CUT
10. 10A HEAD RH — Правая фара ближнего света
11. 25A ABS №2 — Антиблокировочная система тормозов (ABS)
12. 10A HEAD LH — Левая фара ближнего света
13. 7,5A EFI №2 — Электронный блок управления двигателем
14. 10A HEAD RH — Правая фара дальнего света
15. 10A HEAD LH — Левая фара дальнего света



Реле
