Здесь мы покажем места расположения всех электронных блоков управления, описание предохранителей и реле Тойота Ярис Витц 3 поколения со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Блоки в салоне

Расположение

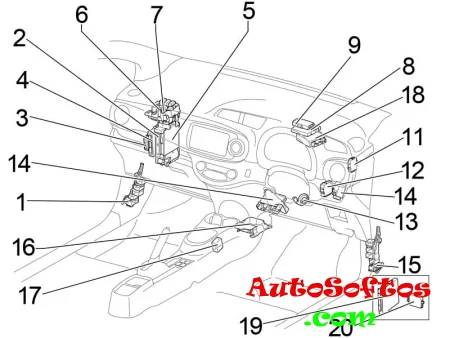

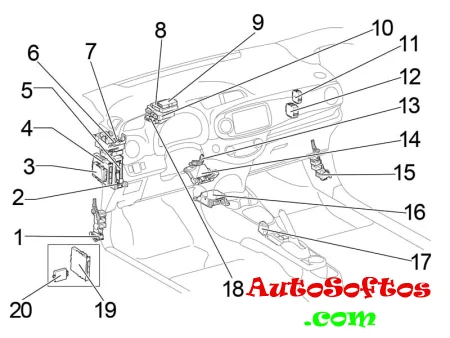

Общая схема расположения блоков в салоне

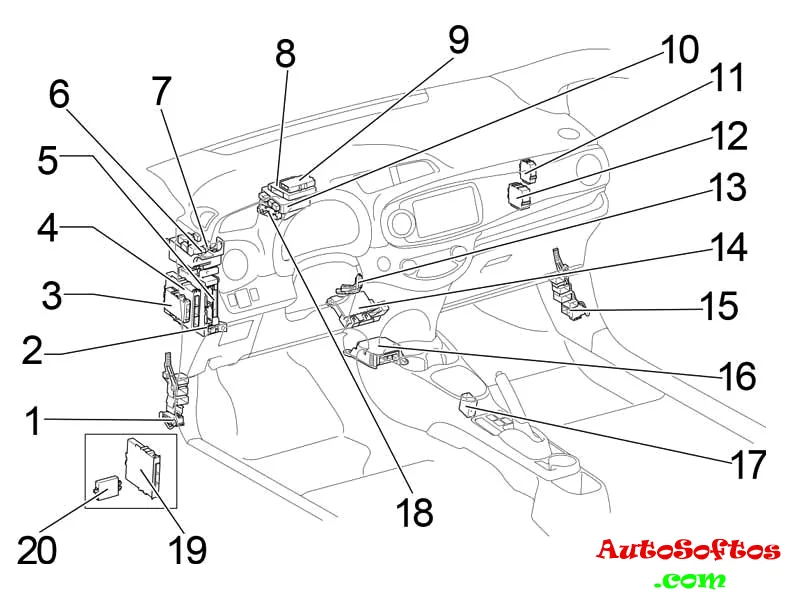

Левый руль

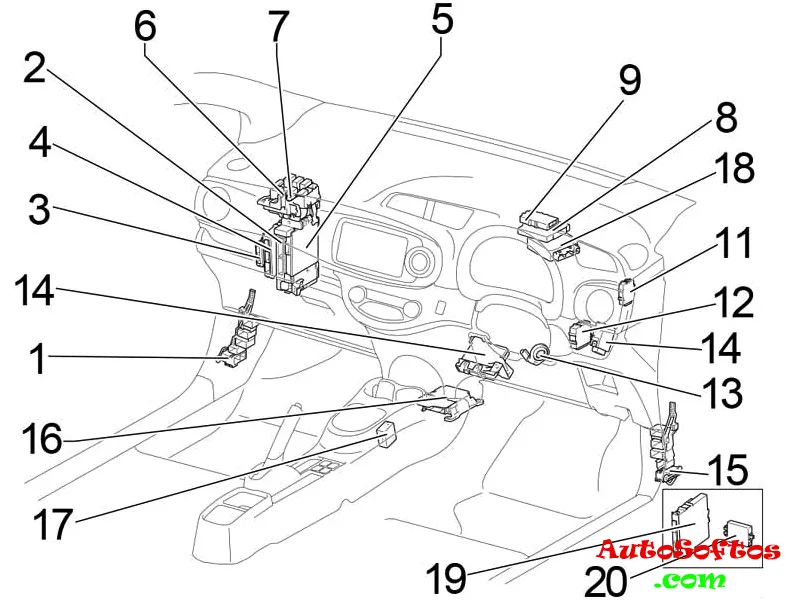

Правый руль

Описание

1. Распределительный блок
2. Блок предохранителей
3. Блок управления двигателем и коробкой передач (без системы старт-стоп)
4. Блок управления системой старт-стоп
5. Блок управления электрооборудованием кузова
6. Реле отопителя (HTR)
7. Блок реле
8. Блок управления системами помощи водителю
9. Блок управления двигателем и коробкой передач (с системой старт-стоп)
10. Блок управления коробкой передач (LHD)
11. Блок сетевого шлюза
12. Реле стеклоочистителя
13. Усилитель транспондера ключа
14. Усилитель кондиционера
15. Распределительный блок
16. Блок управления подушками безопасности
17. Блок управления блокировкой селектора коробки передач
18. Блок управления усилителем рулевого управления
19. Блок сертификации
20. Блок ID кода (с интеллектуальной системой входа и запуска)
    Блок управления транспондером ключа (без интеллектуальной системы входа и запуска)

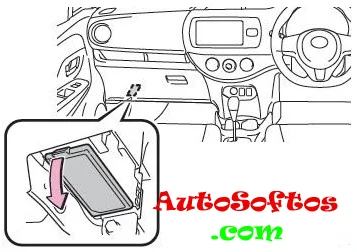

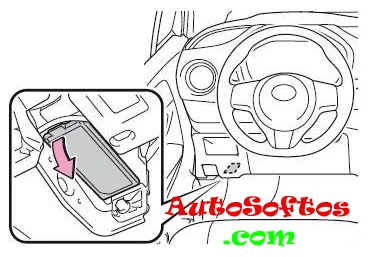

Блок предохранителей

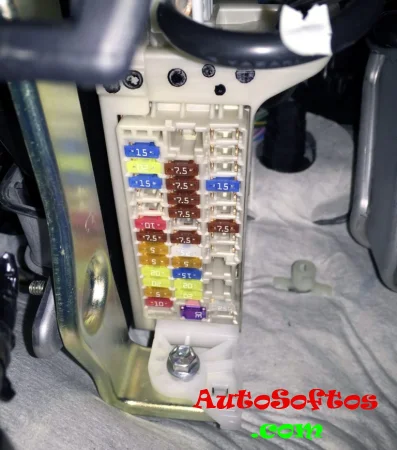

Он находится под панелью приборов, закрыт защитной крышкой.

Левый руль

Правый руль

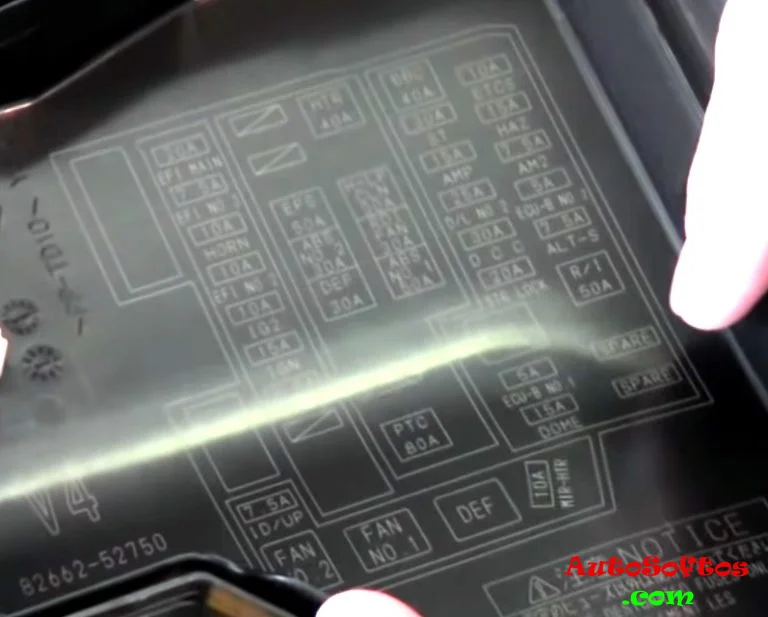

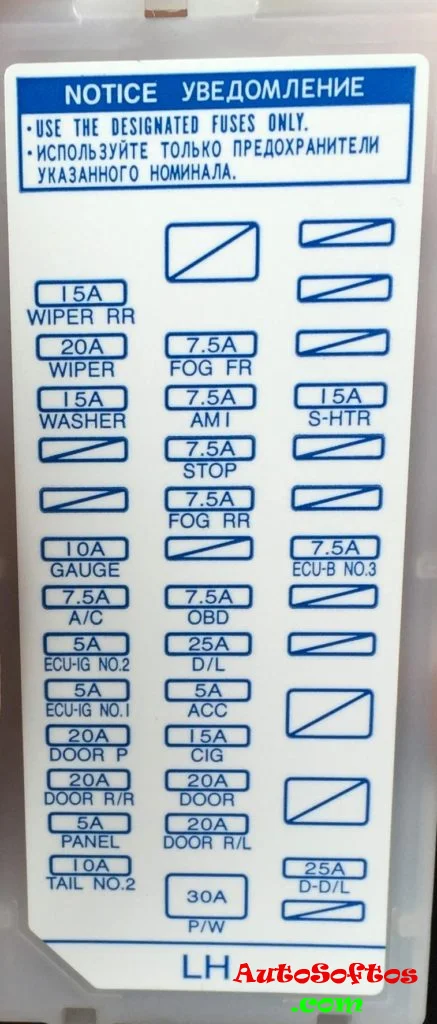

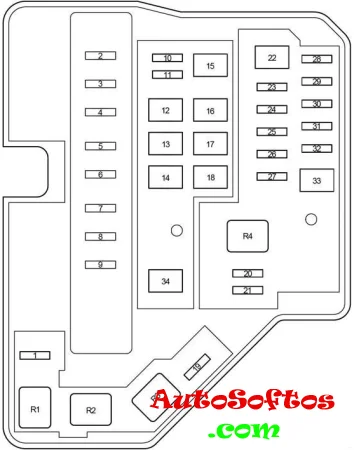

Схема с крышки блока

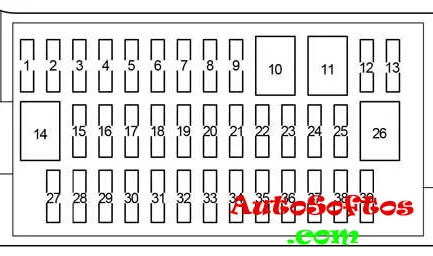

Схема

Назначение

За работу прикуривателя отвечает предохранитель номер 23 на 15А.

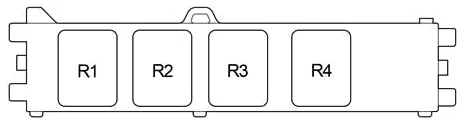

Блок реле

Схема

Расшифровка

• R1 — Освещение салона (DOME CUT)
• R2 — до Июля. 2014: Передний противотуманный свет (FR FOG) / с Мая 2015: (STP)

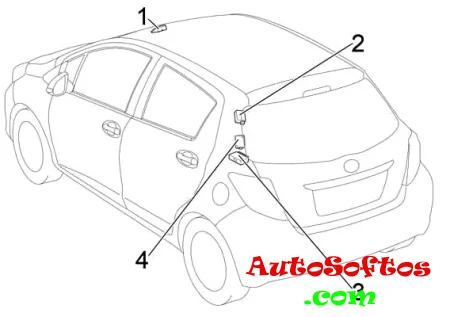

Дополнительные элементы

Схема

Обозначение

1. Датчик системы предотвращения столкновения
2. Ресивер системы контроля давления в шинах
3. Аудио усилитель
4. Ресивер центрального замка

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

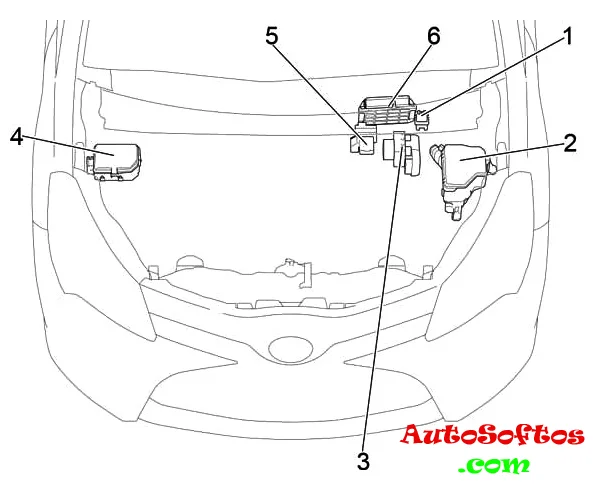

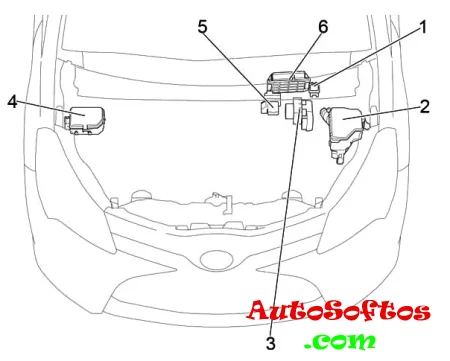

Левый руль

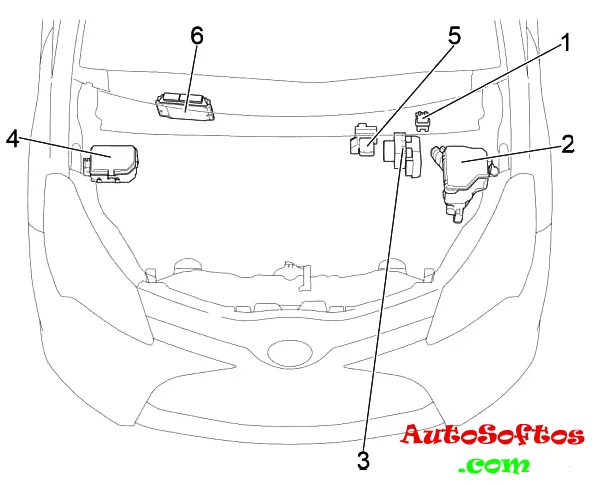

Правый руль

Назначение

1. Реле свечей накала
2. Блок предохранителей и реле
3. Блок управления тормозной системой
4. Блок предохранителей №2
5. Блок силовых предохранителей
6. Блок управления двигателем

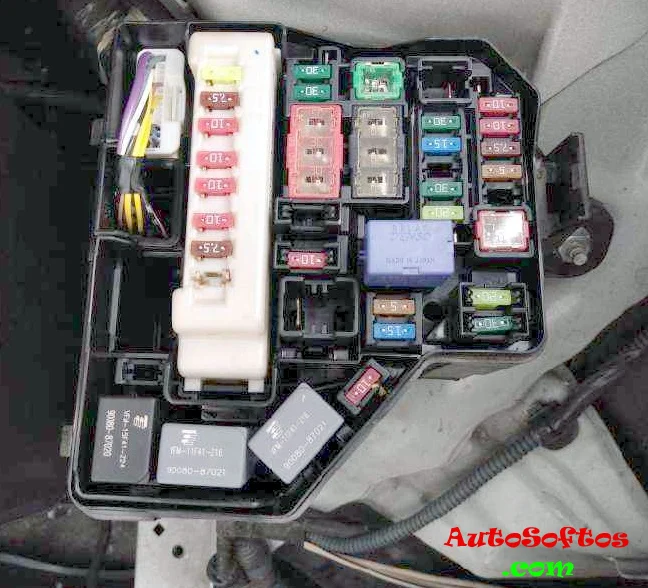

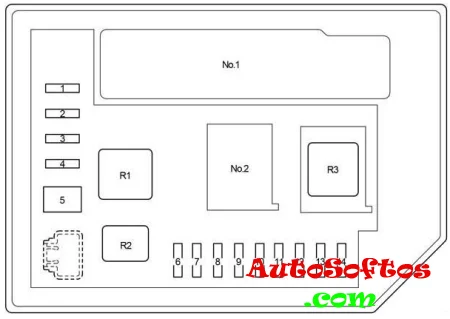

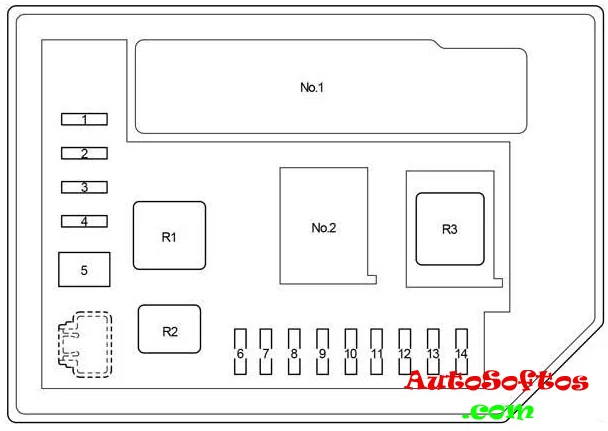

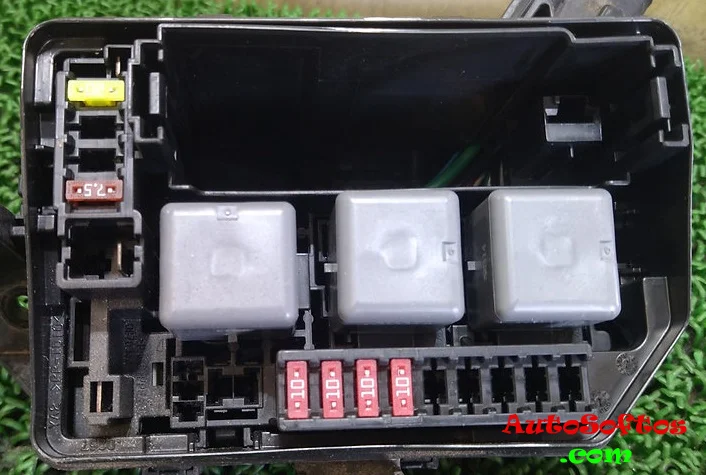

Блок предохранителей и реле

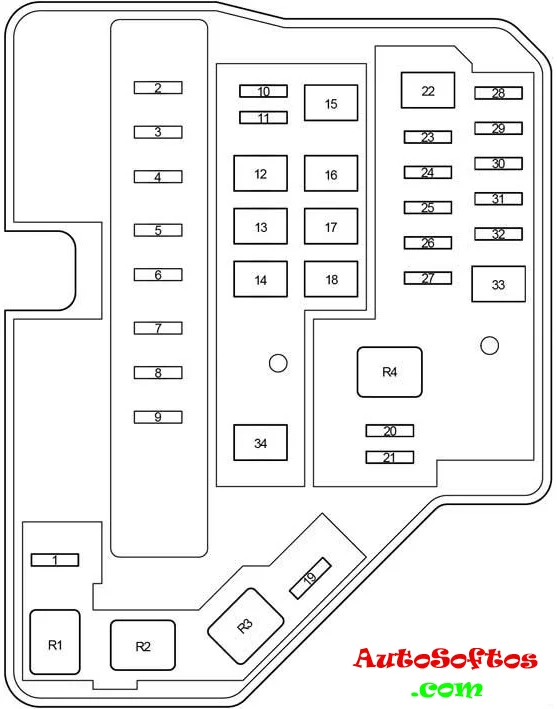

Схема

Описание

Блок предохранителей №2

Схема

Обозначение

Отдел №1

Схема

До Июля 2014

• R1 — Интегрированное реле

C Июля 2014

Отдел №2

Схема

До Июля 2014

R2 — (O/P MTR (with Stop & Start System)) либо R1 — Блок управления коробкой передач (MMT)

C Июля 2014

R1 — Диммер (DIM (Projector Headlight))

Блок силовых предохранителей

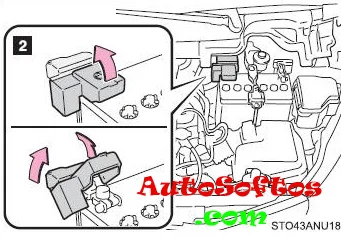

Расположен на плюсовой клемме аккумуляторной батареи.

Схема

Расшифровка

1. 80A GLOW DC/DC — Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
2. 80A MAIN — Предохранители: «BBC», «ST», «AMP», «D/L NO.2», «D.C.C», «STR LOCK», «MIR-HTR», «ETCS», «HAZ», «AM2», «ALT-S», «R/I», «DRL» «EU-DRL», «S-HORN», «H-LP MAIN», «H-LP RH HI», «H-LP LH HI», «H-LP RH LO», «H-LP LH LO»
3. ALT 120A — Система зарядки, Предохранители: «ID/UP», «EPS», «ABS NO.2», «DEF», «PTC», «HTR», «H-LP CLN», «RDI FAN», «ABS NO.1», «TAIL NO.2», «PANEL», «DOOR R/R», «DOOR P», «ECU-IG NO.1», «ECU-IG NO.2», «A/C», «GAUGE», «WASHER», «WIPER», «WIPER RR», «P/W», «DOOR R/L», «DOOR», «CIG», «ACC», «D/L», «OBD», «STOP», «AM1», «FOG FR»
