Toyota Auris 2 — предохранители и реле

  • Разместил: klays067;
  • Прочитано: 4;
  • Дата: Сегодня, 04:40;
  • Сообщить о ошибке



Здесь мы покажем расположение электронных блоков управления и подробное описание предохранителей и реле Тойота Аурис Е180 со схемами и фото — примерами исполнения. Отметим предохранитель прикуривателя.


Блоки в салоне

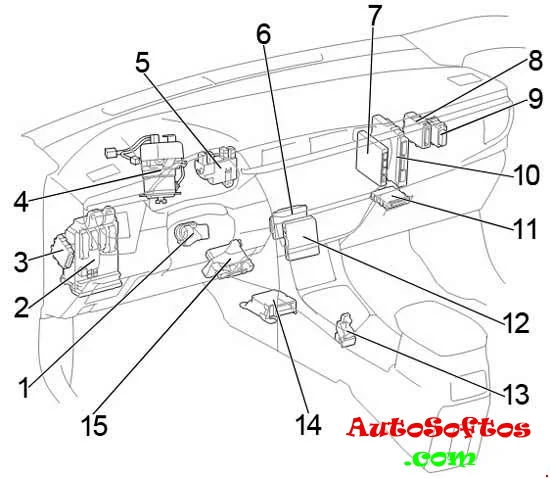

Схема расположения блоков


Левый руль

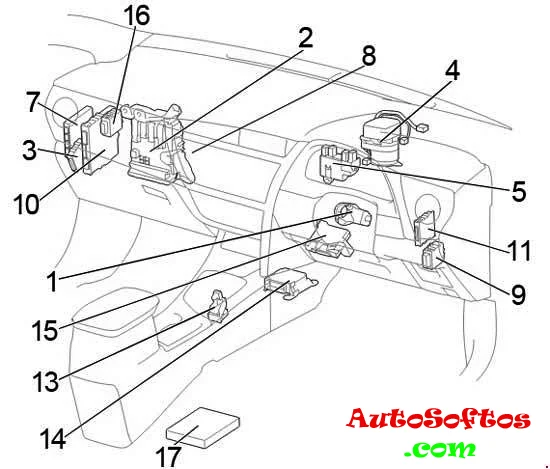

Правый руль


Описание


  1. Актуатор блокировки руля
  2. Блок предохранителей / Блок управления электрооборудованием кузова
  3. Блок управления активным освещением
  4. Блок управления усилителем рулевого управления
  5. Блок реле
  6. LHD: Блок управления круиз-контролем
  7. Блок управления коробкой передач
  8. Блок сетевого шлюза
  9. Реле стеклоочистителя
  10. Блок управления системой старт-стоп
  11. Блок управления парктроником
  12. LHD (Corolla): Трансивер телефона
  13. Блок управления блокировкой селектора коробки передач
  14. Блок управления подушками безопасности
  15. Усилитель кондиционера
  16. RHD: Реле двойной блокировки дверей
  17. Хэтчбек, Универсал: Аудио усилитель

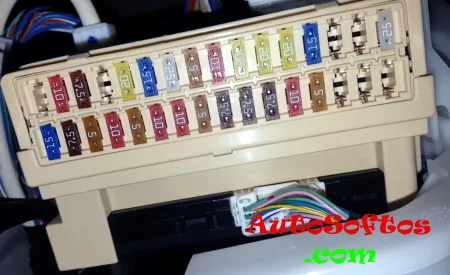

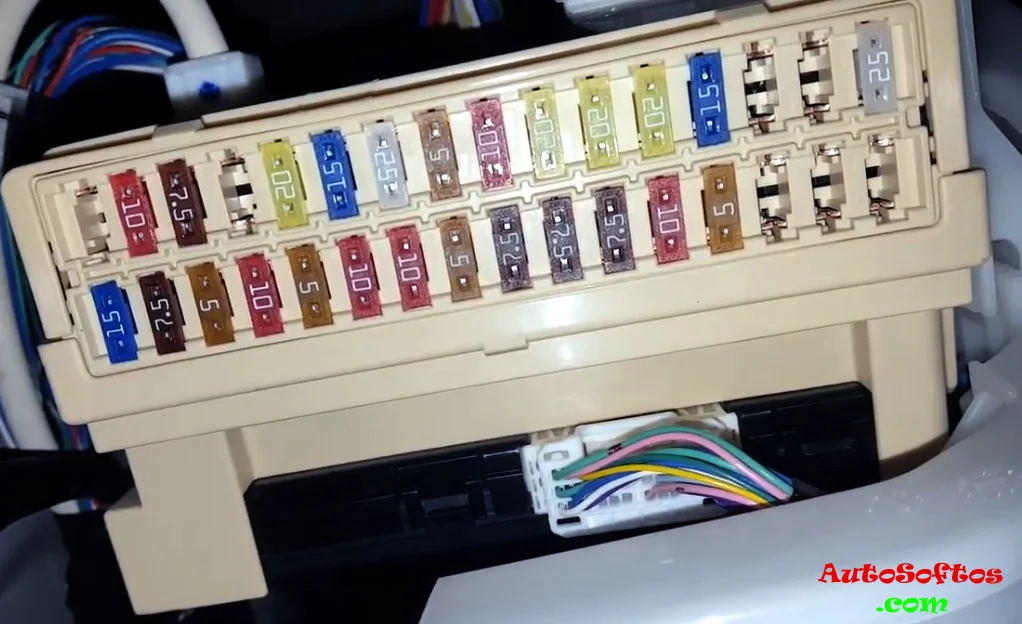

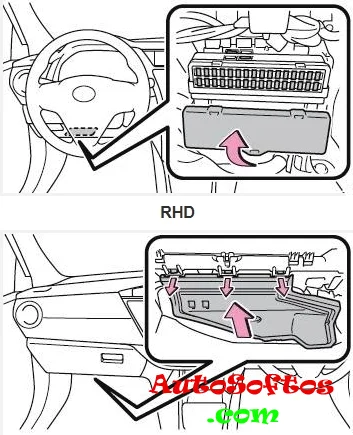

Блок предохранителей


Он находится под панелью приборов с левой стороны.

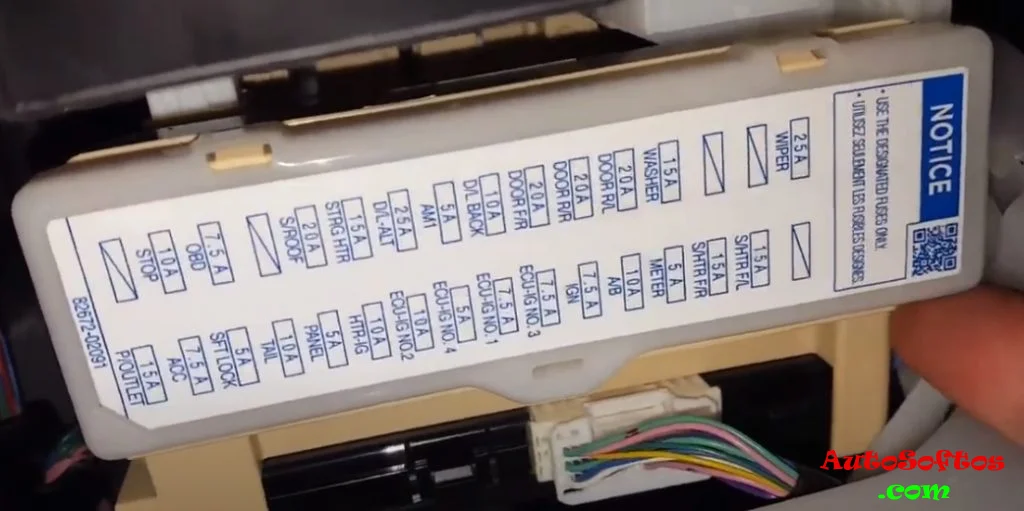

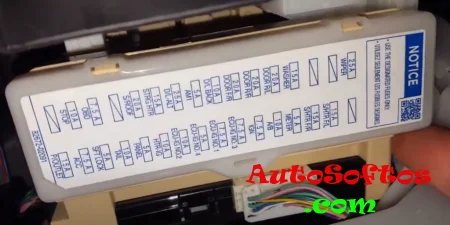

Схема с крышки блока

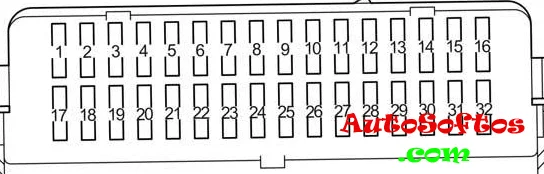

Схема



Описание


1. 15А P/OUTLET — Розетка
2. 7,5А OBD — Диагностический разъем
3. 7,5А STOP — Лампы стоп-сигнала, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, дополнительный стоп-сигнал, ABS, VSC, блокировка селектора коробки передач
4. 7,5А FOG RR — Задний противотуманный свет, комбинация приборов
5. 20А D/L NO.3 — Центральный замок
6. 20А S/ROOF — Люк
7. 7,5А FOG FR — Передний противотуманный свет, комбинация приборов
8. 5А AM1 — Предохранители: «IG1 RLY», «ACC RLY»
9. 10А D/L NO. 2 — Разблокировка багажника
10. 20А DOOR NO. 2 — Стекло подъемники
11. 20А DOOR R/R — Стекло подъемники
12. 20А DOOR R/L — Стекло подъемники
13. 15А WASHER — Омыватель стекла
14. 25А WIPER NO.2 — Стеклоочиститель и омыватель, система зарядки
15. 15А WIPER RR — Задний стеклоочиститель
16. 25А WIPER NO. 1 — Стеклоочиститель
17. 15А CIG — Прикуриватель
18. 7,5А ACC — Зеркала с электроприводом, блок управления электрооборудованием кузова, часы, аудио система
19. 5А SFT LOCK-ACC — Блокировка селектора коробки передач
20. 10А TAIL — Габаритный свет, освещение номерного знака, передний противотуманный свет
21. 7,5А PANEL — Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, блок управления электрооборудованием кузова
22. 5А WIPER-S — Система зарядки
23. 7,5А ECU-IG NO.1 — Вентилятор системы охлаждения, AFS, система зарядки, ABS, VSC
24. 7,5А ECU-IG NO.2 — Габаритный свет, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, AFS
25. 7,А ECU-IG NO.3 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, внутреннее зеркало с автоматическим затемнением, люк, блокировка селектора коробки передач, очистители фар, AFS
26. 7,5А HTR-IG — Кондиционер, обогрев заднего стекла
27. 7,5А ECU-IG NO.4 — Блок управления электрооборудованием кузова, индикатор ремня безопасности переднего пассажира, зеркала с электроприводом
28. 5А ECU-IG NO.5 — Электроусилитель рулевого управления
29. 7,5А IGN — Интеллектуальная система входа и запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, блокировка руля
30. 15А S/HTR — Подогрев сидений
31. 5А METER — Комбинация приборов
32. 7,5А A/BAG — подушки безопасности


За работу прикуривателя отвечают предохранители по номерами 1 и 17.

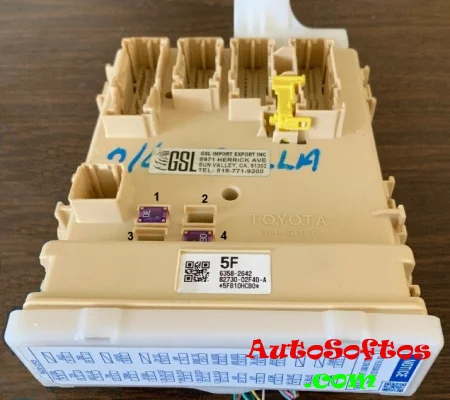

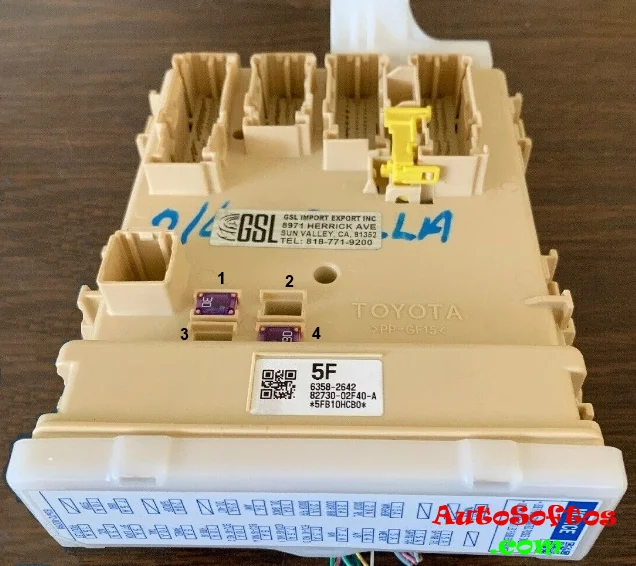

С верхней части блока могут устанавливаться дополнительные предохранители.


Схема



Назначение

  1. 30А P/SEAT — Подогрев сидений
  2. —
  3. —
  4. 30А DOOR NO.1 — Стекло подъёмники

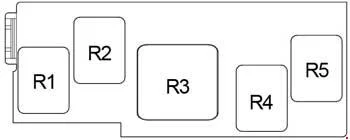

Блок реле


Схема


Обозначение


  • R1 — Передний противотуманный свет (FR FOG)
  • R2 — Противоугонная система (S-HORN)
  • R3 —
  • R4 — Розетка (PWR OUTLET)
  • R5 — Освещение салона (DOME CUT)


Блоки под капотом

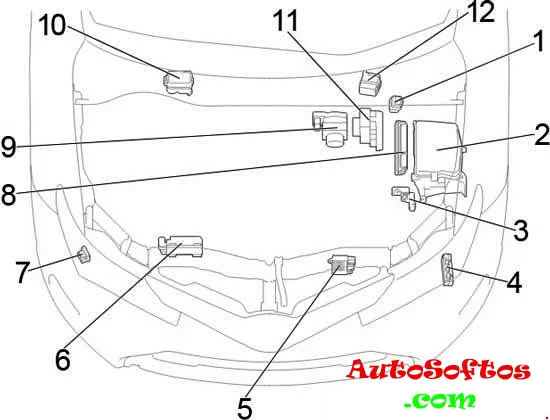

Схема расположения блоков


Расшифровка


  1. Реле свечей накала
  2. Блок предохранителей и реле
  3. Блок управления генератором
  4. Блок управления свечей накала
  5. Блок управления вентилятора системы охлаждения
  6. Блок управления форсунками
  7. Реле очистителей фар
  8. Блок управления двигателем
  9. Блок управления системой тормозов (MMT)
  10. Блок реле (LHD)
  11. Блок управления системой тормозов
  12. Блок реле (RHD)

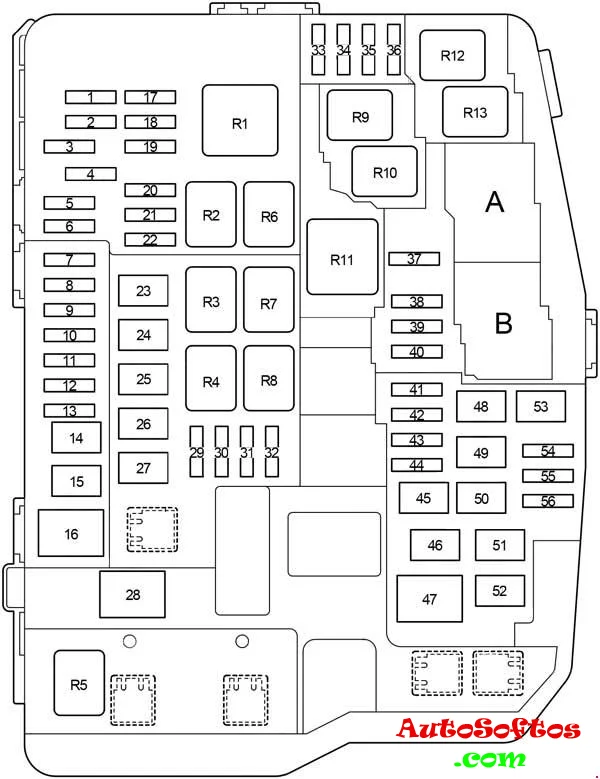

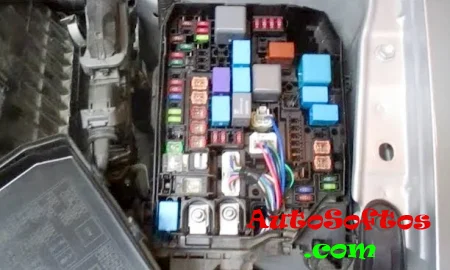

Блок предохранителей и реле

Вариант 1

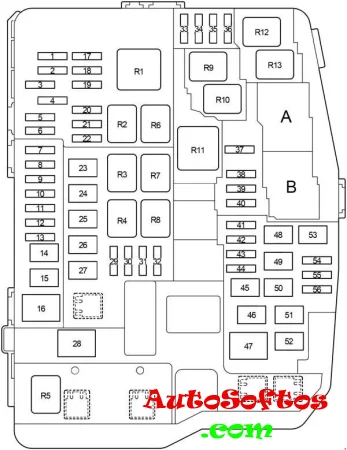

Схема


Описание


1. 10А ECU-B NO.2 — Кондиционер, стекло подъемники, интеллектуальная система входа и запуска, зеркала, комбинация приборов
2. 5А ECU-B NO.3 — Электро усилитель рулевого управления
3. 7,5А AM2 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система запуска, предохранитель: «IG2»
4. 30А D/C CUT — Предохранители: «DOME», «ECU-B NO.1», «RADIO»
5. 10А HORN — Звуковой сигнал
6. 20/25/30А EFI-MAIN — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: «EFI NO.1», «EFI NO.2», топливный насос
7. 5А ICS/ALT-S — Система зарядки
8. 10А ETCS — 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR- FTS: Дроссельная заслонка
20А EDU — 1AD-FTV: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
9. 10А TURN & HAZ — Except 8NR-FTS: Комбинация приборов, указатели поворота
30А ST — 8NR-FTS: Система запуска
10. 15А IG2 — Комбинация приборов, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, подушки безопасности
11. 20А EFI-MAIN NO.2 — 1AD-FTV: Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива
15А INJ/EFI-B — Бензин: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
10А ECU-B NO.4 — 1ND-TV, (Седан (1AD-FTV): Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
20А ECU-B NO.4 — 8NR-FTS: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
7,5А DCM/ MAYDAY — 1NR-FE (с Апреля 2016): Телематическая система
12. 30А EFI-MAIN NO.2 — Кроме 8NR-FTS: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
7,5А DCM/ MAYDAY — Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE): Телематическая система
10А EFI-MAIN NO.2 — Седан (1ND-TV): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
13. 30А ST — Кроме 8NR-FTS: Система запуска
10А TURN & HAZ — 8NR-FTS: Комбинация приборов, указатели поворота
14. 30/40А H-LP MAIN — «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI» — Фары
15. 30А VLVMATIC — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
16. 80А EPS — Электро усилитель рулевого управления
17. 10А ECU-B NO.1 — Система беспроводного управления, блок управления электрооборудованием кузова, VSC, интеллектуальная система входа и запуска, часы
18. 7,5А DOME — Освещение салона, подсветка индивидуального зеркала, освещение багажного отсека, блок управления электрооборудованием кузова
19. 20А RADIO — Аудио система
20. 10А DRL — Дневные ходовые огни
21. 15А STRG HTR — Подогрев руля
22. 30А ABS NO.2 — АБС, VSC
23. 40А RDI — Вентилятор системы охлаждения
24. —
25. 30/50А DEF — Обогрев заднего стекла, обогрев зеркал
26. 50А ABS NO.1 — АБС, VSC
27. 50А HTR — Кондиционер
28. 120/140А ALT — Система зарядки
29. 10А EFI NO.2 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
30. 10/15А EFI NO.1 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
31. 10/20А EFI-NO.3 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
32. 10А MIR-HTR — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, обогрев зеркал
33. 10/15А H-LP RH-LO — Ближний правый свет
34. 10/15А H-LP LH-LO — Ближний левый свет
35. 7,5/10А H-LP RH-HI — Дальний правый свет
36. 7,5/10А H-LP LH-HI — Дальний левый свет, комбинация приборов
37. 15/20А EFI NO.4 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
38. —
39. —
40. —
41. 15А AMP — Аудио система
42. —
43. 20А EFI-MAIN NO.2 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
44. 20А STRG LOCK — Блокировка руля
45. 50А AMT — Блок управления коробкой передач
46. 40А BBC — Система старт-стоп
50А AMT — Блок управления коробкой передач
47. 80А GLOW — Система предварительного подогрева, свечи
48. 30А PTC HTR NO.2 — Вспомогательный отопитель
49. 30А PTC HTR NO.1 — Вспомогательный отопитель
50. 30А H-LP CLN — Очистители фар
51. 30А ABS NO.1 — АБС, VSC
52. 30А CDS FAN — Вентилятор системы охлаждения
53. 30А PTC HTR NO.3 — Вспомогательный отопитель
54. —
55. 10А S-HORN — Противоугонная система
56. 25А STV HTR — Вспомогательный отопитель
20А DEICER — (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Обогрев зоны покоя щеток
А
57. 10А EFI NO.5 — 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
58. —
B
57. 15А EFI NO.6 — 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
58. 15А EFI NO.7 — 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива



Реле


R1. Электро усилитель рулевого управления (EPS)
R2. Форсунки (INJ)
Седан (1ND-TV (с Апреля 2016): Блок управления двигателем (EFI-MAIN NO.2)
R3. Стартер (ST NO.1)
R4. Дневные ходовые огни (DRL)
R5. Звуковой сигнал (HORN)
R6. Вентилятор системы охлаждения (FAN NO.1)
R7. Блок управления двигателем (EFI-MAIN)
R8. Зажигание (IG2)
R9. Диммер (DIMMER)
R10. Хэтчбек, Универсал: Лампы стоп-сигнала (STOP LP)
R11. Фары (H-LP)
R12. 1NR-FE, 1ZR-FAE, 1ZR- FE, 2ZR-FE: Топливный насос (C/OPN)
1AD-FTV: Блок управления двигателем (EDU)
1ND-TV, 8NR-FTS: Блок управления двигателем (EFI MAIN NO.2)
R13. Хэтчбек, Универсал (1AD-FTV): Блок управления двигателем (EFI MAIN NO.2)
1ND-TV): (TSS-C HTR)
Седан (до Ноября 2016): Лампы стоп-сигнала (STOP LP)
Седан (с Ноября 2016): (TSS-C HTR)
А
R14. Седан: Обогрев заднего стекла (DEF)
R15. 1ND-TV): (TSS-C HTR)
R16. 1ND-TV): Обогрев заднего стекла (DEF)
R17. 1ND-TV (с Мая 2015)): Обогрев заднего стекла (DEF)
B
R14. Коробка передач (AMT)
8NR- FTS): Вентилятор системы охлаждения (FAN MAIN)
R15. 1AD-FTV): Вентилятор системы охлаждения (FAN NO.2)
Седан: —
R16. 1AD-FTV): Вентилятор системы охлаждения (FAN NO.3)
Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Обогрев зоны покоя щеток (DEICER)
R17. 1ND-TV (с Мая 2015)): —



Дополнительные элементы

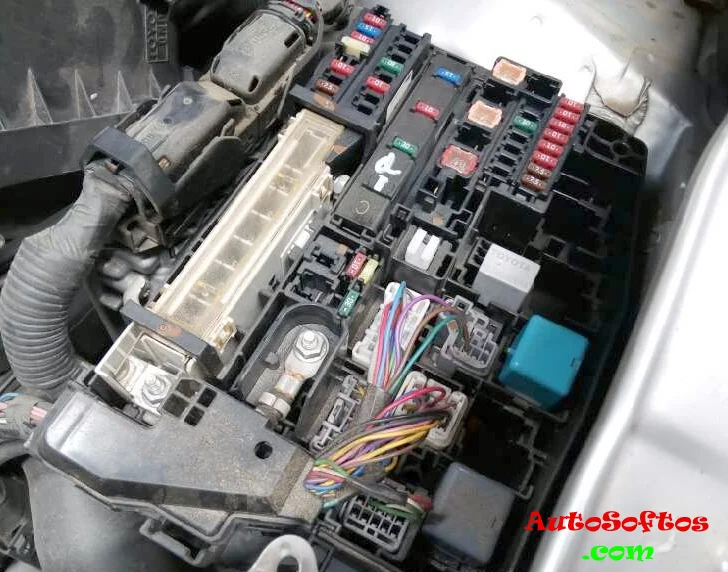

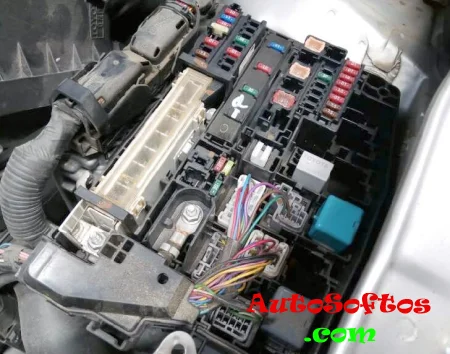

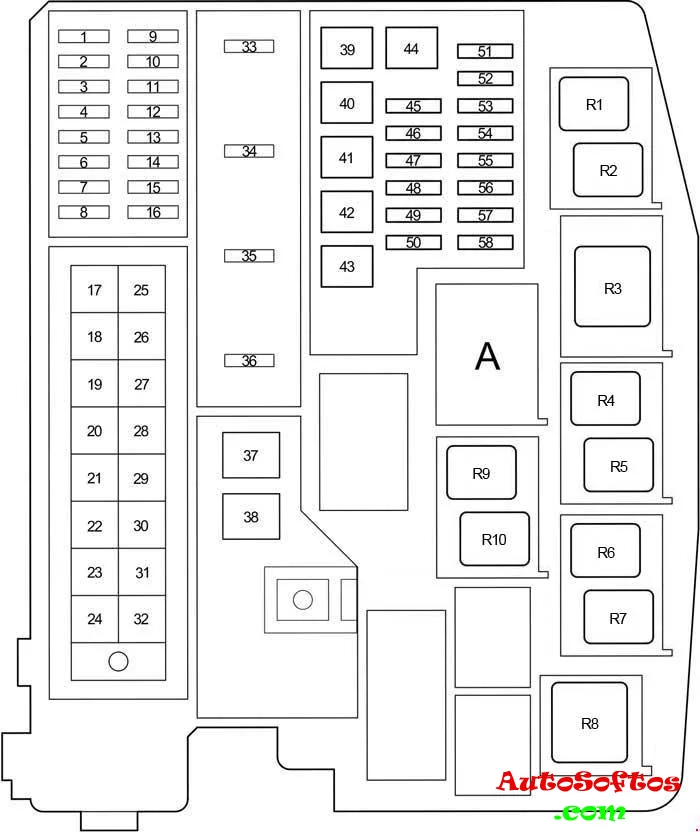

Вариант 2


Схема


Отдел А


Обозначение


1. 7,5А DOME — Освещение багажного отсека, подсветка индивидуального зеркала, освещение в дверях, освещение салона, персональное освещение, освещение пространства для ног
2. 20А RAD NO.1 — Аудио система, навигация, система помощи при парковке
3. 10А ECU-B — Комбинация приборов, дополнительная батарея, датчик положения руля, двойная блокировка, система беспроводного управления, интеллектуальная система входа и запуска
4. D.C.C
5. 10А ECU-B2 — Интеллектуальная система входа и запуска, кондиционер, стекло подъемники, блок сетевого шлюза
6. 7,5А EFI MAIN NO.2 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
7. —
8. —
9. —
10. 20А STRG LOCK — Блокировка руля
11. —
12. 30А ST — Система запуска
13. 5А ICS/ALT-S — Система зарядки
14. 10А TURN-HAZ — Указатели поворота, аварийная сигнализация
15. 5А ECU-B NO.3 — Электро усилитель рулевого управления
16. 7,5А AM2 NO.2 — Система запуска
17. —
18. 50А ABS NO.1 — АБС, VSC
19. 30А CDS FAN — Вентилятор системы охлаждения
20. 40А RDI FAN — Вентилятор системы охлаждения
21. 30А H-LP CLN — Очистители фарs
22. 120А TO IP J/B — Предохранители: «ECU-IG NO.2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO.1», «ECU-IG NO.3», «SEAT HTR», «AM1», «DOOR», «STOP», «FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «DEF», «TAIL», «SUNROOF», «DRL»
23. —
24. —
25. —
26. 50А P/I — Предохранители: «HORN», «IG2», «FUEL PMP»
27. —
28. 50А FUEL HTR — Подогрев топлива
29. 50А EFI MAIN — Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива
30. 80А EPS — Электро усилитель рулевого управления
31. 80А GLOW — Система предварительного подогрева, Свечи
32. —
33. 15А IG2 — Предохранители: «IGN», «METER»
34. 15А HORN — Звуковой сигнал, противоугонная система
35. 30А FUEL PUMP- Топливный насос
36. —
37. 30А H-LP MAIN — Предохранители: «H-LP LH LO», «H-LP RH LO», «H-LP LH HI», «H-LP RH HI»
38. 40А BBC — Система старт-стоп
39. 30А HTR SUB NO.3 — Вспомогательный отопитель
40. —
41. 30А HTR SUB NO.2 — Вспомогательный отопитель
42. 50А HTR — Кондиционер, отопитель
43. 50А HTR SUB NO.1 — Вспомогательный отопитель
44. 30А DEF — Обогрев заднего стекла, обогрев зеркал
45. 25А STV HTR — Вспомогательный отопитель
46. 30А ABS NO.2 — АБС, VSC
47. —
48. —
49. 10А DRL — Дневные ходовые огни
50. —
51. 10А H-LP LH LO — Ближний левый свет
52. 10А H-LP RH LO — Ближний правый свет
53. 7,5А H-LP LH HI — Дальний левый свет
5А RDI EFI — Вентилятор системы охлаждения
54. 7,5А H-LP RH HI — Дальний правый свет
5А CDS EFI — Вентилятор системы охлаждения
55. 7,5А EFI NO.1 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система старт-стоп
56. 15А EFI NO.2 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
57. 10А MIR HTR — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, обогрев зеркал
58. 20А EFI NO.4 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
59. 5А CDS EFI — Вентилятор системы охлаждения
60. 5А RDI EFI — Вентилятор системы охлаждения
R1. Вентилятор системы охлаждения (FAN NO.2)
R2. Вентилятор системы охлаждения (FAN NO.3)
R3. Электро усилитель рулевого управления (EPS)
R4. Лампы стоп-сигнала (STOP LP)
R5. Стартер (ST NO.1)
R6. Обогрев заднего стекла (DEF)
R7. Блок управления двигателем (EFI MAIN)
R8. Фары (H-LP)
R9. Диммер
R10. До Ноября 2016: Дневные ходовые огни (DRL)
С Ноября 2016: Вентилятор системы охлаждения (FAN NO.1)
R11. До Ноября 2016: Вентилятор системы охлаждения (FAN NO.1)
С Ноября 2016: Подогрев топлива (FUEL HTR)


Блок реле


Схема


Назначение

  • R1 —
  • R2 — Вспомогательный отопитель (HTR SUB NO.1)
  • R3 — Вспомогательный отопитель (HTR SUB NO.2)
  • R4 — Вспомогательный отопитель (HTR SUB NO.3)
Внимание! Нажимая на ссылку «скачать» Вы обязуетесь, после ознакомления, удалить скаченный файл со своего компьютера. Всё содержимое сайта autosoftos.com взято из свободных источников, и также свободно распространяется. Если это Вы являетесь автором данного материала, то, пожалуйста, свяжитесь с нами, для того чтобы обеспечить пользователям, приятную и удобную альтернативу, после ознакомления, покупки качественного «оригинала» непосредственно от издателя. Администрация сайта не несёт никакой ответственности за противоправные действия, и какой либо ущерб, понесённый правообладателями.
  • нравится
  • 0

Дополнительно по данной категории

Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Реклама

Новости

Опрос

Оцените работу Сайта [?]


Календарь

«    Февраль 2026    »
ПнВтСрЧтПтСбВс
 1
2345678
9101112131415
16171819202122
232425262728

Меню Сайта

Мы в Telegram

  • Autosoftos777

    • Статистика

    Архив

    Февраль 2026 (45)
    Январь 2026 (149)
    Декабрь 2025 (89)
    Ноябрь 2025 (89)
    Октябрь 2025 (124)
    Сентябрь 2025 (91)
    Copyright 2014-2026 © AutoSoftos.com
    Шаблон разработал Zloi Arija
