Здесь мы представим описание предохранителей и реле Тойота Карина (Корона) АТ 170 со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

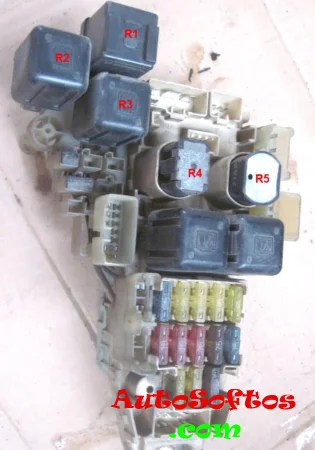

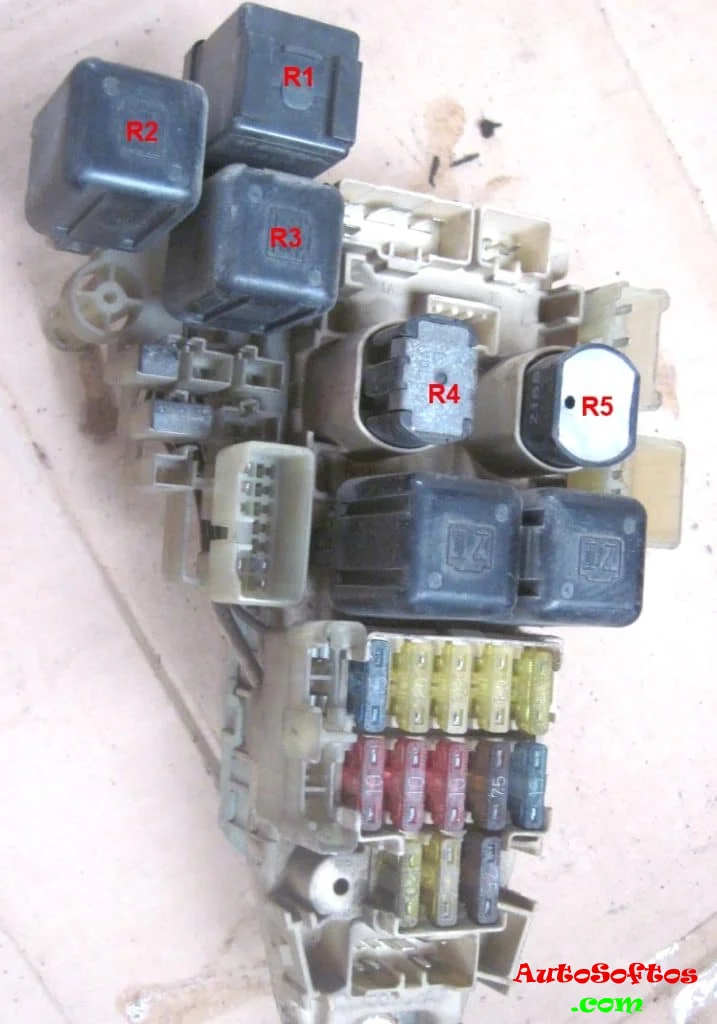

Блок в салоне
Основной блок предохранителей и реле в салоне находится под панелью приборов.

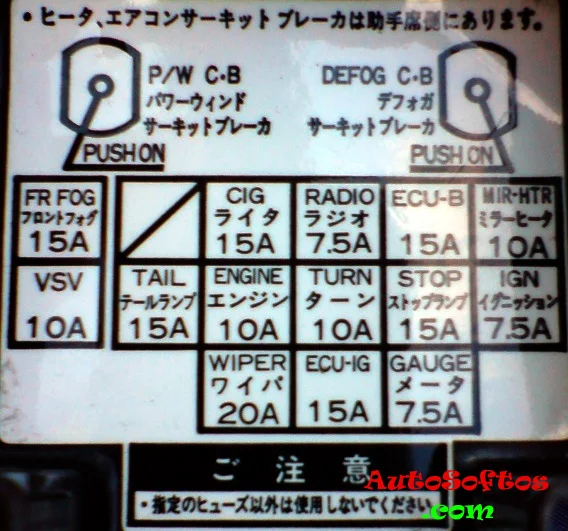

Предохранители
Описание
- 15A FR FOG — Передние противотуманные фары
- 15A CIG — Прикуриватель
- 7.5A RADIO — Радио, аудиосистема
- 15A ECU-B — ABS и SRS
- 10A MIR-HTR — Обогрев зеркал
- 10A VSV — Электромагнитный вакуумный клапан
- 15A TAIL — Габаритные огни, подсветка номера
- 10A ENGINE — Управление двигателем
- 10А TURN — Указатели поворотов
- 15A STOP — Стоп сигналы
- 7,5A IGN — Электронный блок управления двигателем, система впрыска
- 20А WIPER — Очиститель / омываетль стекла
- 15А ECU-IG — Блок управления
- 7.5A GAUGE — Приборы

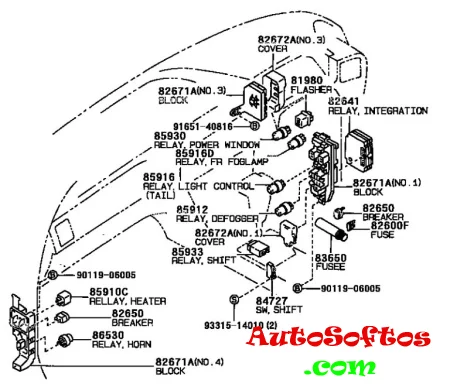

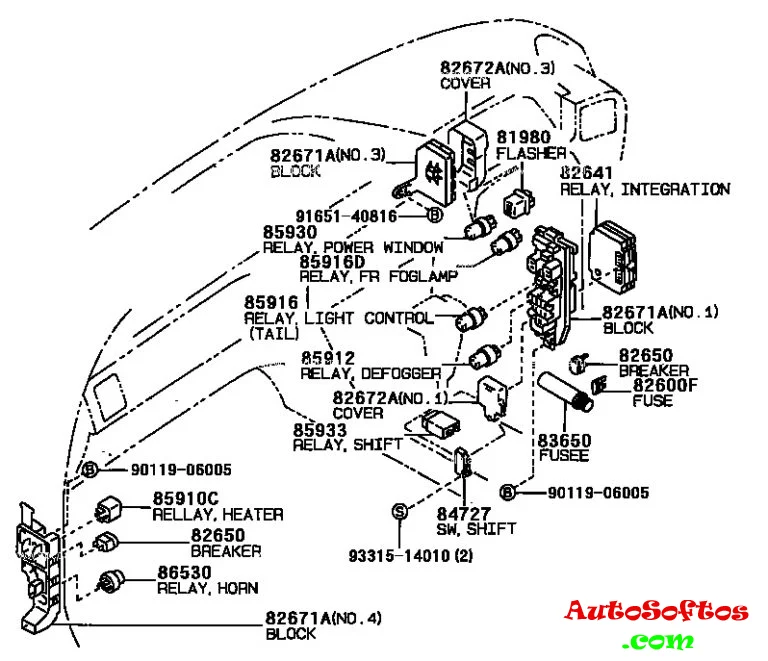

Реле
Схема
Обозначение
| 82672A COVER, JUNCTION BLOCK | КРЫШКА, СОЕДИНИТЕЛЬНЫЙ БЛОК |
| 81980 FLASHER ASSY, TURN SIGNAL | ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА |
| 82671A BLOCK, JUNCTION | БЛОК, СОЕДИНИТЕЛЬНЫЙ |
| 82641 RELAY, INTEGRATION NO.1 | РЕЛЕ ВСТРОЕННОЕ №1 |
| 85930 RELAY ASSY, POWER WINDOW | РЕЛЕ В СБОРЕ, ЭЛЕКТРО ПРИВОД ОКОН |
| 85916D RELAY, FOG LAMP | РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА |
| 85916 RELAY, LIGHT CONTROL | РЕЛЕ, УПРАВЛЕНИЕ СВЕТОМ |
| 82650 BREAKER ASSY, WIRING CIRCUIT, NO.1 | ВЫКЛЮЧАТЕЛЬ, ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ, № 1 |
| 85912 RELAY, DEFOGGER | РЕЛЕ, ОБОГРЕВ СТЕКЛА |
| 82600F FUSE, FUSE BLOCK | ПРЕДОХРАНИТЕЛЬ, БЛОК ПРЕДОХРАНИТЕЛЕЙ |
| 85933 COMPUTER, SHIFT LOCK CONTROL | КОМПЬЮТЕР, УПРАВЛЕНИЕ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ |
| 85910C RELAY ASSY (FOR HEATER BLOWER MOTOR) | РЕЛЕ В СБОРЕ (ДЛЯ ДВИГАТЕЛЯ НАГРЕВАТЕЛЯ) |
| 84727 SWITCH, SHIFT LOCK CONTROL | ВЫКЛЮЧАТЕЛЬ, УПРАВЛЕНИЕ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ |
| 86530 RELAY ASSY, HORN | РЕЛЕ В СБОРЕ, СИГНАЛ |
Блок под капотом

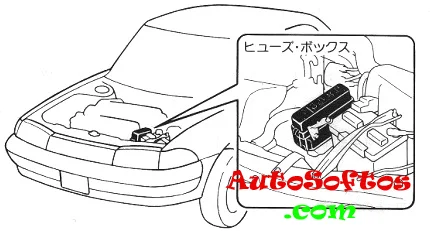

Основной блок предохранителей и реле в мотором отсека находится рядом с аккумулятор и закрыт защитной крышкой.

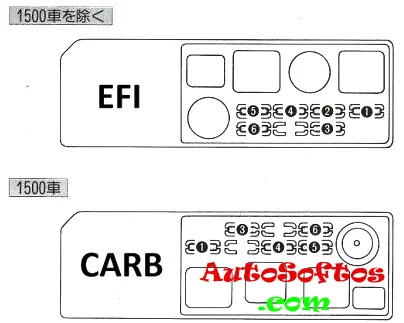

Возможно несколько вариантов исполнения блока.
Схема

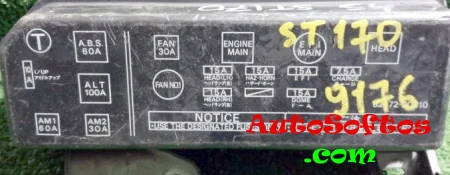

Назначение
- CHARGE — Система зарядки аккумулятора
- EFI — Электронный блок управления двигателем
- DOME — Внутренне освещение, индикатор открытых дверей, часы
- HAZ — HORN — аварийная сигнализация, сигнал
- HEAD (LH) — Левая фара
- HEAD (RH) — Правая фара
Отдельные элементы могут устанавливаться вне данного блока.
