Здесь вы найдёте места расположения электронных блоков управления, описание предохранителей и реле Тойота Рав 4 1 поколения со схемами блоков и фотографиями. Выделим предохранитель прикуривателя.
Блоки в салоне
Расположение

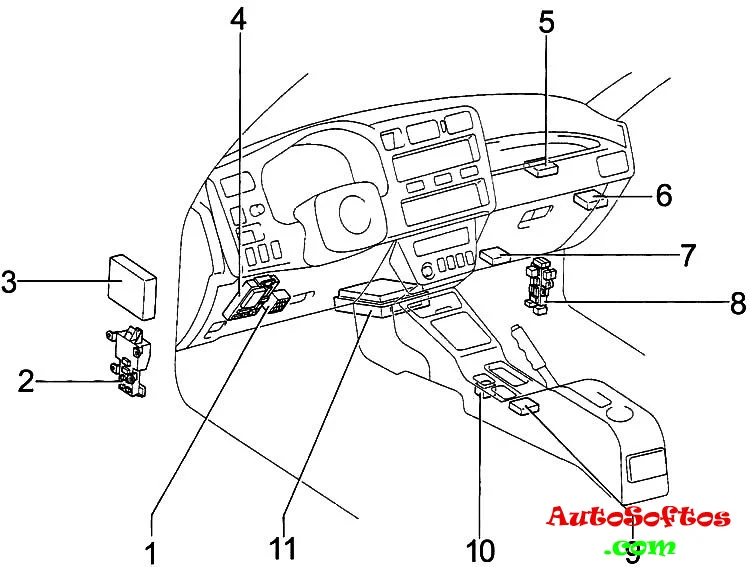

Общая схема расположения блоков
Описание
- Блок предохранителей
- Блок реле
- ЭБУ АБС
- Блок предохранителей №2
- Усилитель кондиционера
- Реле управления дверным замком
- ЭБУ круиз-контроля
- Блок предохранителей и реле
- Блок датчика подушки безопасности
- ЭБУ блокировки переключения передач
- Модуль управления двигателем

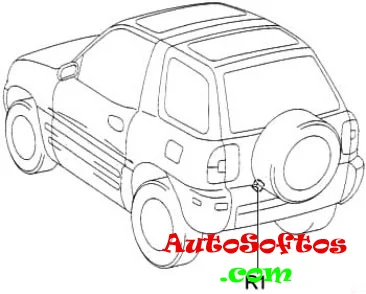

R1 — Реле заднего стеклоочистителя

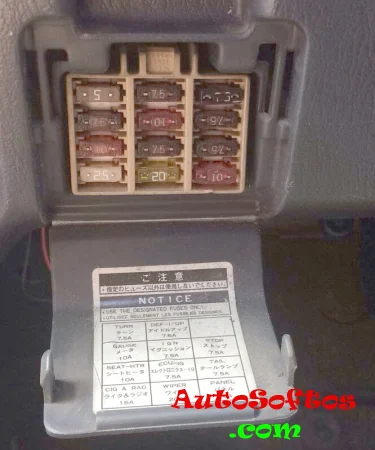

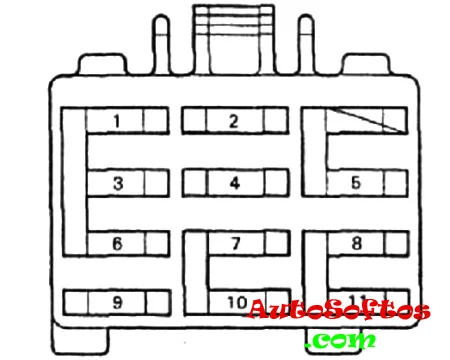

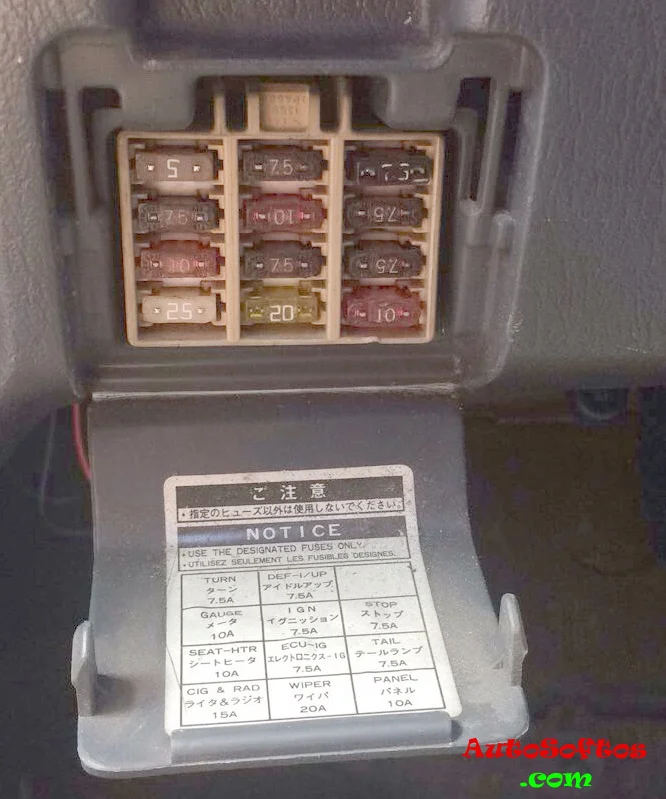

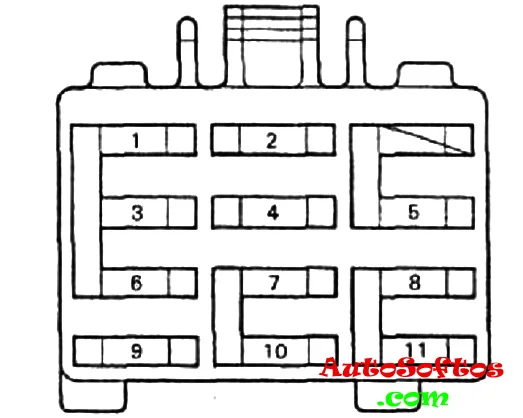

Блок предохранителей
На общей схеме расположения обозначен под цифрой 1.
Схема
Обозначение
| 1. | 7,5A Указатели поворота «TURN» |
| 2. | 7,5A Обогреватель заднего стекла «DEF-I/UP» |
| 3. | 10A Приборы «GAUGE» |
| 4. | 7,5A Зажигание «IGN» |
| 5. | 7,5A Стоп-сигнал «STOP» |
| 6. | 10A Подогреватель сидений «SEAT-HTR» (модели с левым рулем) |
| 7. | 7,5A Электронный блок управления «ECU-IG» |
| 8. | 7,5A Габариты «TAIL» |
| 9. | 15A Прикуриватель и радио «CIG & RAD» |
| 10. | 20A Стеклоочиститель «WIPER» |
| 11. | 10A Панель «PANEL» |
За прикуриватель отвечает предохранитель номер 9.

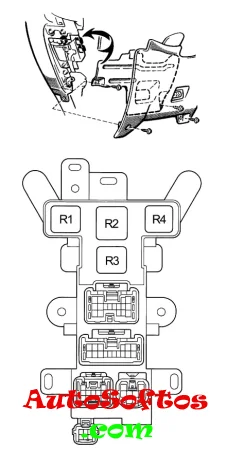

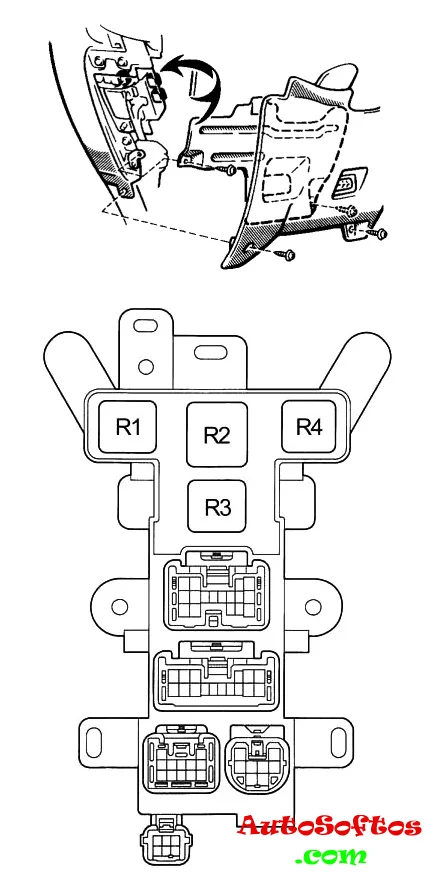

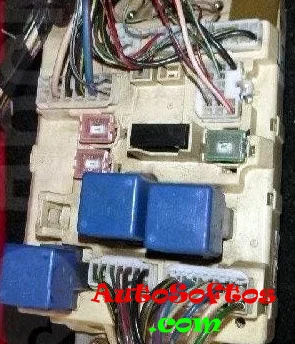

Блок реле
На общей схеме расположения обозначен под цифрой 2.
Схема
Назначение
- R1 — Реле размыкания цепи
- R2 —
- R3 — Реле задних противотуманных фонарей (модели для Европы)
- R4 — Указатель поворота

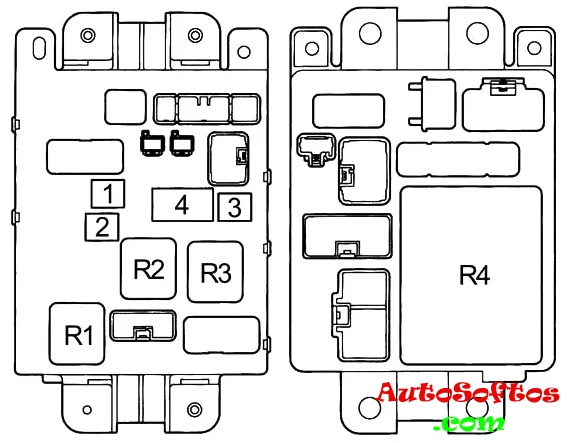

Блок предохранителей №2
На общей схеме расположения обозначен под цифрой 4.
Вариант 1
Схема
Расшифровка
Предохранители
- 30А Power — Электрические стеклоподъемники, система блокировки дверей с электроприводом
- 30A DEF — Обогрев заднего стекла
- 40А AM1 — Предохранители «CIG & RAD», «WIPER», «GAUGE», «ECU-IG», «TURN», «TAIL» и «PANEL»
- Помехоподавительный фильтр
Реле
| R1. | Обогреватель |
| R2. | Главное реле питания |
| R3. | Задний свет |
| R4. | Интеграционное реле |

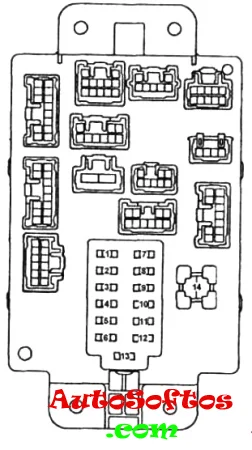

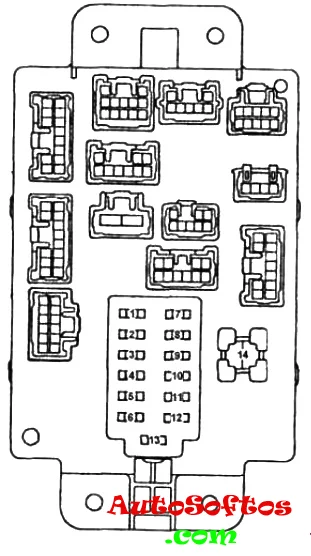

Вариант 2
Схема
Описание
| 1. | 15A «PWR OUTLET» отбор мощности для подключения внешних устройств |
| 2. | 15A «CIG» прикуриватель, аудиосистема, электропривод регулировки внешних зеркал |
| 3. | 10A «SRS-ACC» система SRS |
| 4. | 20A «WIPER» стеклоочистители и смыватели, смыватель фар |
| 5. | 10A «ECU-IG» блок управления АКПП, система впрыска |
| 6. | 10A «TURN&GAUGE» приборы и индикаторы, указатели поворота, система освещения в дневное время |
| 7. | 10A «STOP» стоп-сигналы |
| 8. | 15A «TAIL» габариты, фонари заднего хода, корректор фар |
| 9. | 10A «MIR-HTR» обогреватели внешних зеркал |
| 10. | 10A «SRS-В» индикатор системы SRS |
| 11. | 10A «HORN» звуковой сигнал |
| 12. | 20A «DEFOG» обогреватель стекла двери задка |
| 13. | 10A «AM 1» (на предохранители PWR OUTLET, SRS-ACC, CIG, WIPER, ECU-IG, TURN&GAUGE) |
| 14. | 30A «FWR» центральный замок, электропривод люка, электропривод стекло подъемников |

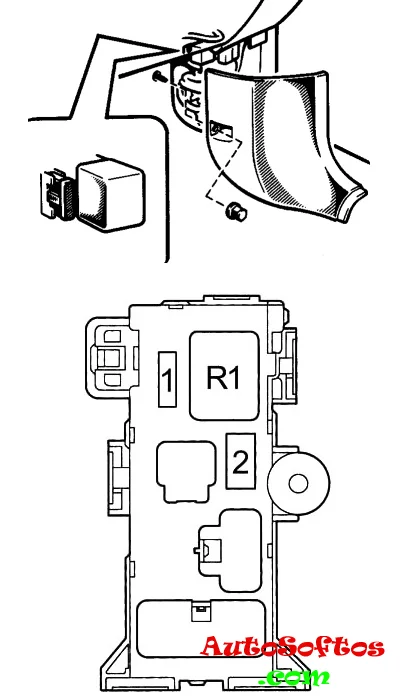

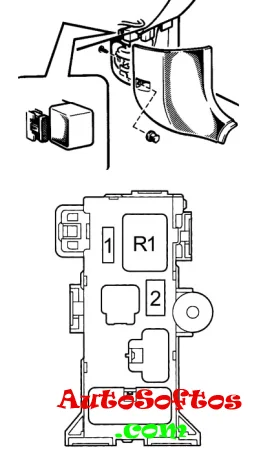

Блок предохранителей и реле
На общей схеме расположения обозначен под цифрой 8.
Схема
Расшифровка
- 1 — Система кондиционирования воздуха
- R1 — Реле нагревателя
Блоки под капотом
Расположение

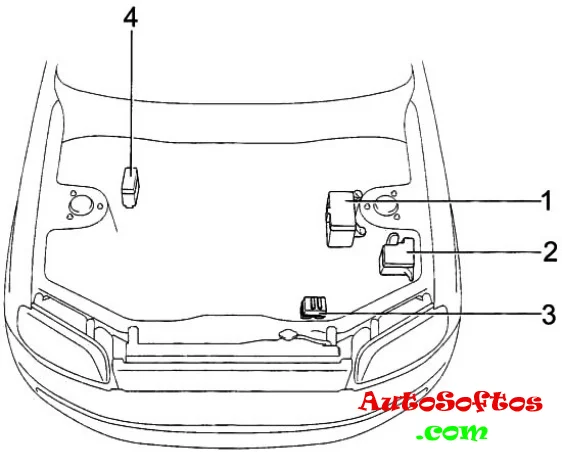

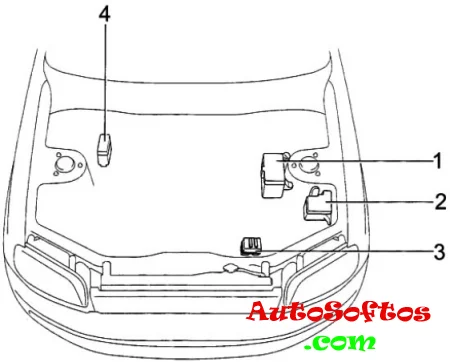

Общая схема расположения блоков
Назначение
- Блок предохранителей и реле
- Блок реле
- Реле ABS
- Блок плавких вставок

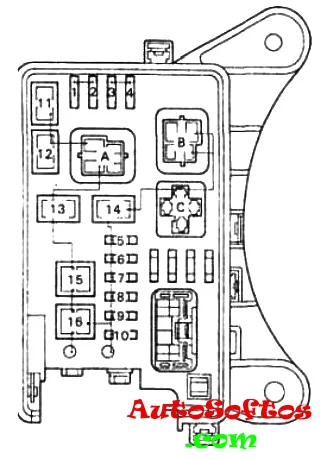

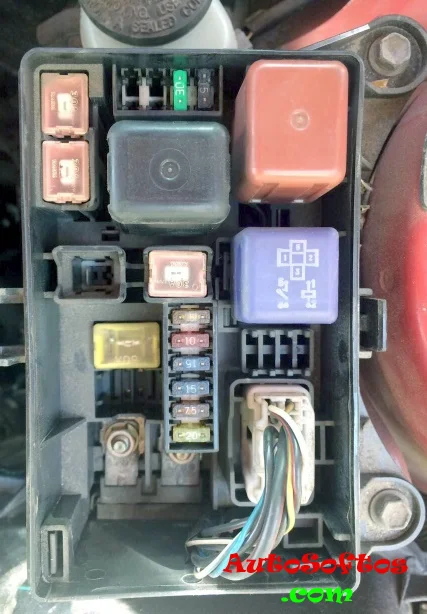

Блок предохранителей и реле
Устанавливается в левой части моторного отсека, рядом со стойкой.
Схема
Обозначение
| 1. | 10A *Левая фара — ближний свет «HEAD LH-L» |
| 2. | 10A *Правая фара — ближний свет «HEAD RH-L» |
| 3. | 10A *Левая фара — дальний свет «HEAD LH-H |
| 3. | 15A **Левая фара — «HEAD LH» |
| 4. | 10A *Правая фара — дальний свет «HEAD RH-H» |
| 4. | 15A **Правая фара — «HEAD RH» |
| 5. | 5A Генератор «ALT-S» |
| 6. | 10A Салон «DOME» |
| 7. | 15A Аварийная сигнализация «HAZ-HORN» |
| 8. | 15A Система впрыска «EFI» |
| 9. | 15A Радио «RAD» |
| 10. | 20A «АМ2» — система зарядки |
| 11. | 30A «CDS FAN» Электрический вентилятор охлаждения |
| 12. | 30A «RDI FAN» Электрический вентилятор охлаждения |
| 13. | 40A «H-LP CLN» (с левым рулем) — Очиститель фар |
| 13. | 40A «HTR» (с правым рулем) — вентилятор отопителя |
| 14. | 30A «MAIN №1» — система запуска, предохранители фар |
| 15. | 60A «ABS» — АБС |
| 16. | 100A Генератор «ALT» (с правым рулем) |
| Реле | |
| A. | Главное реле двигателя |
| B. | Реле управления фарами |
| C. | Реле стартера |

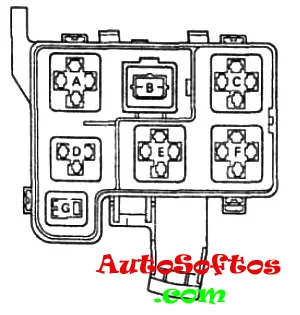

Блок реле
Схема
Описание
| A. | Главное реле системы впрыска |
| B. | Реле переключения света фар |
| C. | Реле электромагнитной муфты компрессора кондиционера |
| D. | Реле электро вентилятора №1 |
| E. | Реле электро вентилятора №3 |
| F. | Реле электро вентилятора №2 |
| G. | Реле звукового сигнала |
Блок плавких вставок
Устанавливается рядом с аккумулятором.
Схема
Обозначение
- 80A MAIN — Предохранители «AM 2», «HAZ-HORN», «EFI», «DOME», «RADIO» и «ALT-S»
- 100A ALT — Задние фонари, предохранители «ABS», «RADIO», «HTR», «AM 1», «POWER», «STOP» и «DEF»
- 50A HTR — кондиционер и отопитель (предохранитель А/С)
