Здесь мы покажем описание предохранителе и реле Тойота Камри в 50 / 55 кузове со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Блок в салоне

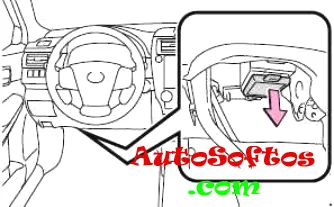

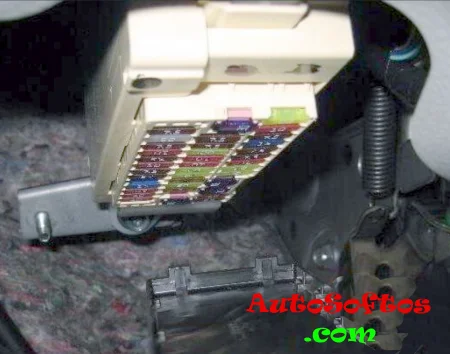

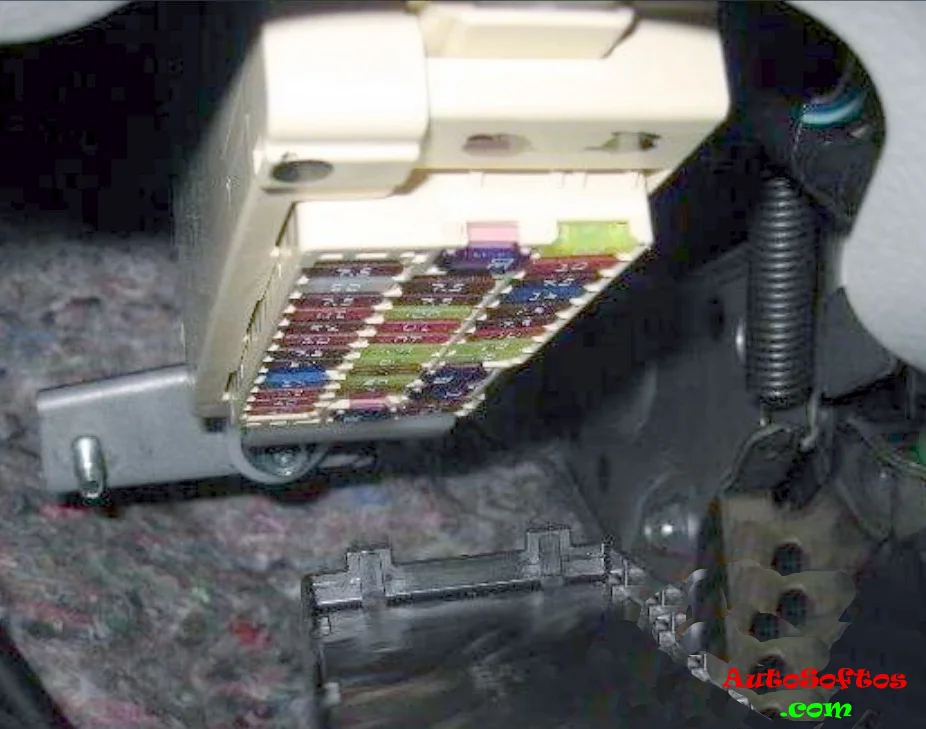

Он находится под панелью приборов со стороны водителя.
Расположение

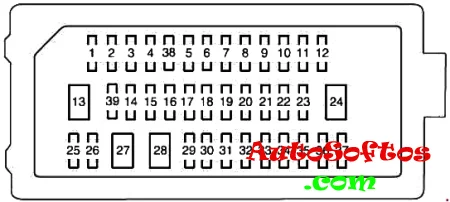

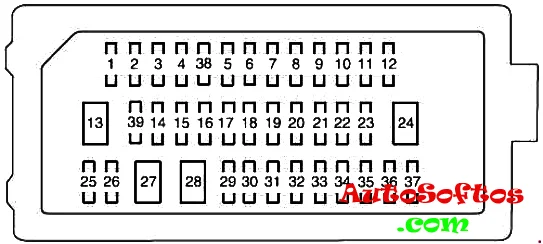

Схема

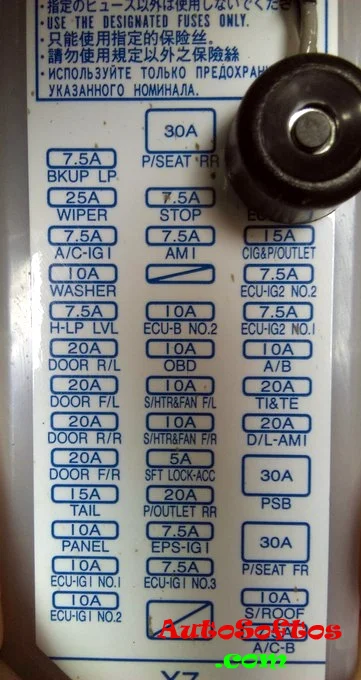

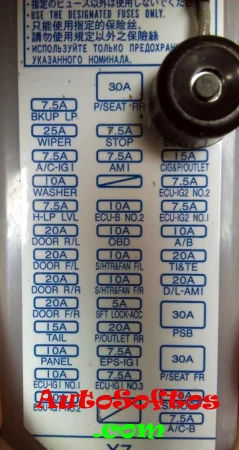

Описание
| 1. | 10А ECU-IG1 NO.2 — Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обоогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка |
| 2. | 10А ECU-IG1 NO.1 — Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor |
| 3. | 10А PANEL — Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации |
| 4. | 15А TAIL — Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари |
| 5. | 7,5А EPS-IG1 — Электропривод руля |
| 20А DOOR R/R — Задний правый электрический стеклоподъемник | |
| 6. | 7,5А ECU-IG1 NO.3 — Blind Spot Monitor |
| 20А DOOR F/L — Передний левый электрический стеклоподъемник | |
| 7. | 10А S/HTR & FAN F/L — Подогрев сидений |
| 20А DOOR R/L — Задний левый электрический стеклоподъемник | |
| 8. | 7,5А H-LP LVL — Фары (ближний свет) |
| 9. | 10А WASHER — Стеклоочистители и омыватель ветрового стекла |
| 10. | 7,5А A/C-IG1 — Система кондиционирования воздуха |
| 11. | 25А WIPER — Стеклоочистители и омыватель ветрового стекла |
| 12. | 7,5А BKUP LP — Фонари заднего хода, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации |
| 13 | 30А DOOR NO.1 — Стеклоподъемники |
| 14. | 5А WIPER-S — Очистители |
| 7,5А EPS-IG1 — Электропривод руля | |
| 15. | 20А P/OUTLET RR — Задняя розетка для электроприборов |
| 16. | 5А SFT LOCK-ACC — Система блокировки передач |
| 17. | 20А DOOR R/R — Задний правый электрический стеклоподъемник |
| 10А S/HTR&FAN F/R — Обогреватели переднего правого сиденья | |
| 18. | 20А DOOR R/L — Задний левый электрический стеклоподъемник |
| 10А S/HTR&FAN F/L — Обогреватели переднего левого сиденья | |
| 19. | 10А OBD — Бортовая система диагностики |
| 20. | 10А ECU-B NO.2 — Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка |
| 21. | 20А DOOR NO.2 — Стеклоподъемники |
| 22. | 7,5А AM1 — Система стартера, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива |
| 23. | 7,5А STOP — Задние габаритные фонари, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система курсовой устойчивости, анти блокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач |
| 24. | 30А P/SEAT RR — Электрический привод регулировки задних сидений |
| 25. | 7,5А A/C-B — Система кондиционирования воздуха |
| 26. | 10А S/ROOF — Люк |
| 27. | 30А P/SEAT FR — Электрический привод регулировки передних сидений |
| 28. | 30А PSB — Ремень безопасности с предаварийной системой. |
| 29. | 20А D/L-AM1 — Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника |
| 30. | 20А TI&TE — Система регулировки наклона и высоты рулевой колонки |
| 31. | 10А A/B — Система подушек безопасности SRS, система классификации переднего пассажира |
| 32. | 7,5А ECU-IG2 NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 33. | 7,5А ECU-IG2 NO.2 — Интеллектуальная система доступа без ключа, Blind Spot Monitor |
| 34. | 15А CIG&P/ OUTLET — Прикуриватель |
| 35. | 7,5А ECU-ACC — Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации |
| 36. | 10А S/HTR&FAN FI R — Подогрев сидений |
| 37. | 20А S/HTR RR — Обогреватели задних сидений |
| 38. | 20А DOOR F/R — Передний правый электрический стеклоподъемник |
| 39. | 7,5А ECU-IG1 N0.3 |
Предохранитель прикуривателя обозначен на схеме как CIG&P/ OUTLET.
Блок под капотом

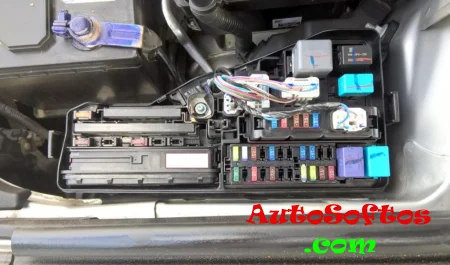

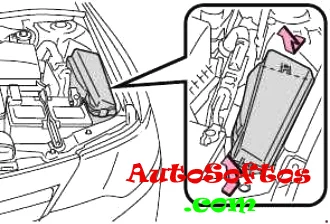

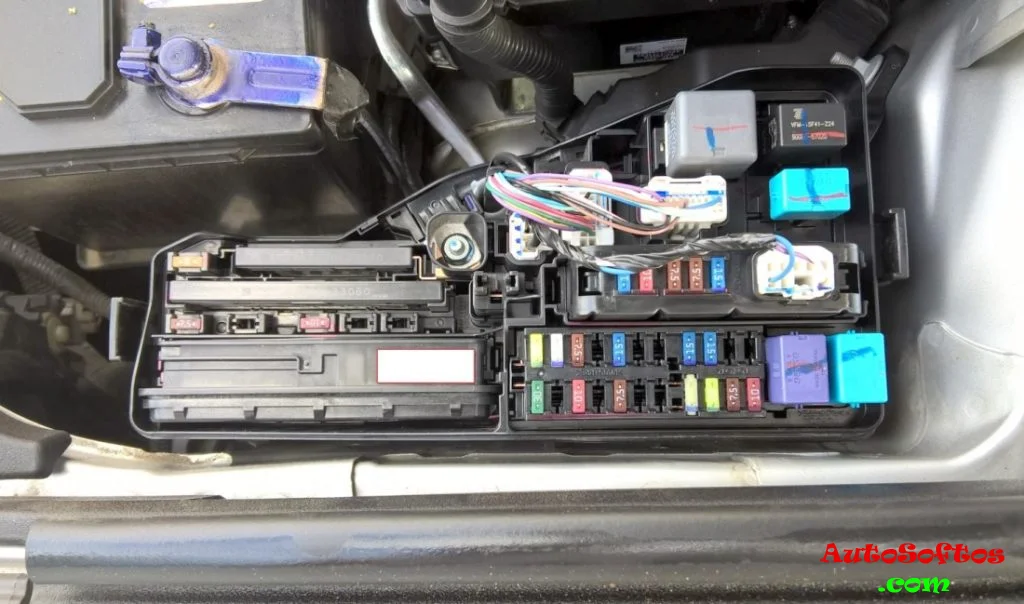

В моторном отсеке блок предохранителей и реле расположен с левой стороны рядом с аккумулятором. Закрыт защитной крышкой.

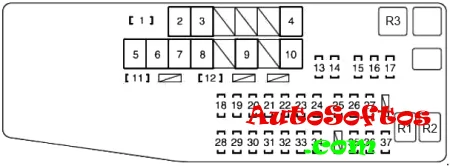

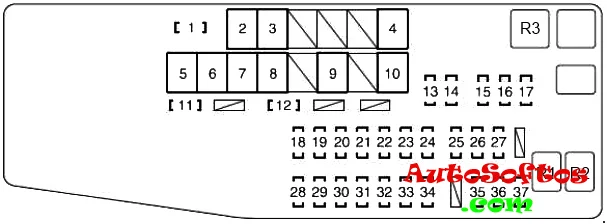

Схема
Обозначение предохранителей
| 1. | 5А METER-IG2 — Измерительные приборы |
| 2. | 50А 2GR-FE: Электрические вентиляторы охлаждения |
| 3. | 30А H-LPCLN — Очиститель фар |
| 4. | 50А HTR — Система кондиционирования воздуха |
| 5. | 120А ALT — без обогревателя заднего сиденья: Система зарядки аккумулятора |
| 140А ALT — с обогревателем заднего сиденья: Система зарядки аккумулятора | |
| 6. | 30А ABS NO.2 — Система курсовой устойчивости автомобиля |
| 7. | 30А ST/AM2 — Система стартера, предохранители: ECU-IG2 NO.1, A/B, ECU-IG2 NO.2 |
| 8. | 30А H-LP-MAIN — Предохранители: H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, передние фары (ближний свет) |
| 9. | 50А ABS NO.1 — Система курсовой устойчивости автомобиля |
| 10. | 80А EPS — Электропривод руля |
| 11. | 7,5А S-HORN — Предохранитель: S-HORN |
| 12. | 10А HORN — Звуковой сигнал |
| 13. | 15А EFI NO.2 — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 14. | 7,5А EFI NO.3 — 2AR-FE: Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 10А EFI NO.3 — 2GR-FE: Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением | |
| 15. | 7,5А INJ — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 16. | 7,5А ECU-IG2 NO.3 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, система блокировки рулевой колонки, трансмиссия с электронным управлением |
| 17. | 15А IGN — Система стартера |
| 18. | 20А D/L-AM2 — Система запирания всех дверей |
| 19. | 25А IG2-MAIN — Предохранители: IGN, INJ, METER-IG2, ECU-IG2 NO.3, A/B, ECU-IG2 NO.2, ECU-IG2 NO.1 |
| 20. | 7,5А ALT-S — Система зарядки аккумулятора |
| 21. | 5А MAYDAY |
| 22. | 15А TURN&HAZ — Указатели поворота, аварийная сигнализация, измерительные приборы |
| 23. | 10А STRG LOCK — Система блокировки рулевой колонки |
| 24. | 15А AMP — Аудиосистема |
| 25. | 15А H-LP LH-LO Автомобили с галогенными фарами: Левая фара (ближний свет), система ручной регулировки угла наклона фар |
| 20А H-LP LH-LO — Автомобили с газоразрядными фарами: Левая фара (ближний свет) | |
| 26. | 15А H-LP RH-LO — Автомобили с галогенными фарами: Правая фара (ближний свет) |
| 20А H-LP RH-LO — Автомобили с газоразрядными фарами: Правая фара (ближний свет) | |
| 27. | 7,5А MNL H-LP LVL — Автомобили с газоразрядными фарами: Система ручной регулировки угла наклона фар |
| 28. | 30А EFI-MAIN NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, предохранители: EFI NO.2, EFI NO.3, A/F sensor |
| 29. | 5А SMART — Интеллектуальная система доступа без ключа |
| 30. | 10А ETCS — Электронное управление дроссельной заслонкой |
| 31. | 20А TOWING |
| 32. | 7,5А EFI NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, трансмиссия с электронным управлением |
| 33. | 20А EFI-MAIN N0.2 — 2AR-FE: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 20А A/F — 2GR-FE: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением | |
| 34. | 7,5А AM 2 — Интеллектуальная система доступа без ключа |
| 35. | 20А RADIO-B — Аудиосистема, система навигации |
| 36. | 7,5А DOME — Часы, подсветка зеркал, освещение салона, лампы для чтения, подсветка багажника, подсветка подножки дверей |
| 37. | 10А ECU-B NO.1 — Мультиплексная система связи, интеллектуальная система доступа без ключа, измерительные приборы, система регулировки наклона и высоты рулевой колонки, датчик рулевого колеса, пульт дистанционного управления, система контроля слепых зон. |
Реле
- R1 — ST — Cтартер
- R2 — HORN — Реле сигнала
- R3 — H-LP — Реле фар
