Здесь вы найдете описание предохранителей и реле Фольксваген Терамонт со схемами блоков, расположением и фото примерами исполнения. Обратите внимание на предохранитель прикуривателя.
Блок в салоне

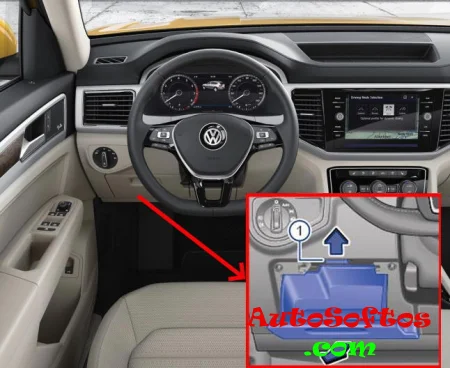

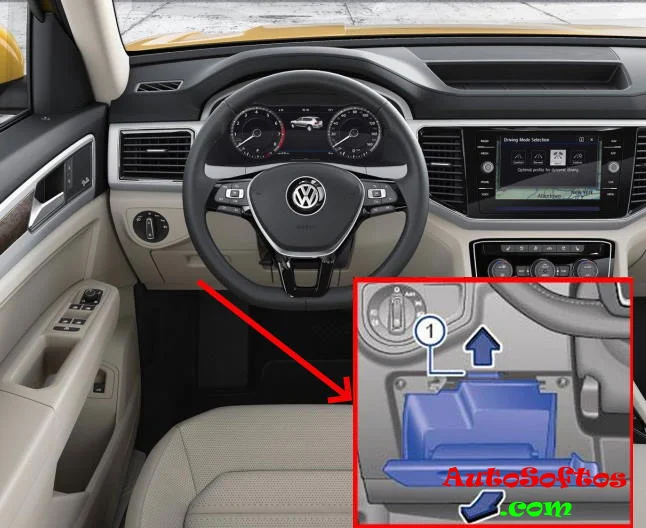

Блок предохранителей и реле находится в нижней части приборной панели со стороны водителя. Для доступа нужно снять бардачок.

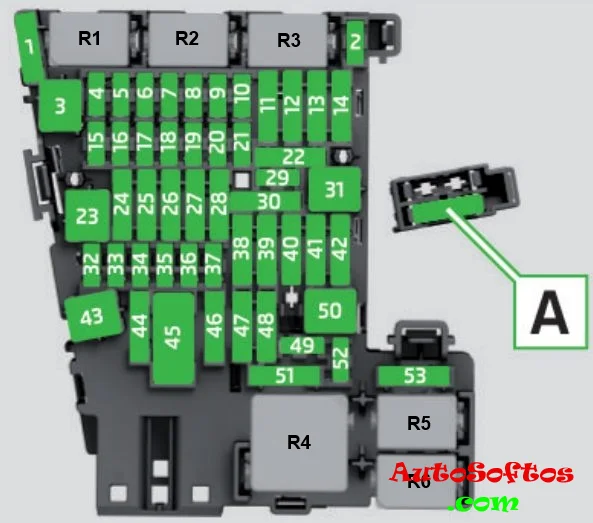

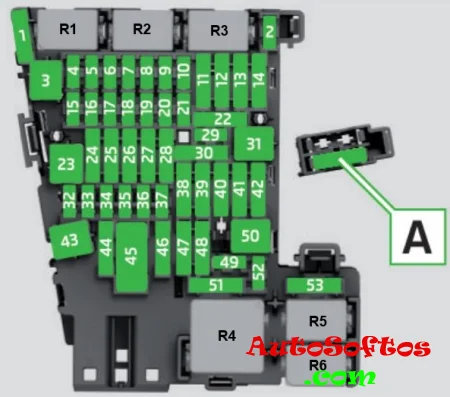

Схема
Описание
| 1. | Не используется |
| 2. | 10A Модуль управления электроникой рулевой колонки |
| 3. | 30А Модуль управления задним вентилятором приточного воздуха |
| 4. | 7,5А Модуль управления бортовой сетью |
| 5. | 7,5A Шина данных бортового диагностического интерфейса |
| Реле системы дистанционного запуска | |
| 6. | 7,5А Селекторный механизм |
| Соленоид замка зажигания | |
| 7. | 10A Управление обогревателем и кондиционером |
| Блок управления задним дисплеем кондиционера | |
| Реле обогревателя заднего стекла | |
| Реле муфты кондиционера | |
| Модуль контроля давления в шинах | |
| 8. | 7,5A Диагностическое соединение |
| Кнопка электромеханического стояночного тормоза | |
| Головка управления выбором профиля вождения | |
| Датчик дождя/ света | |
| Поворотный переключатель света | |
| Модуль освещения поворотов и корректора фар | |
| Лампа 1 контурной подсветки панели приборов | |
| Лампа 2 контурной подсветки панели приборов | |
| Лампа 3 контурной подсветки панели приборов | |
| Головка управления открыванием гаражных ворот | |
| 9. | 7,5А Блок управления электроникой рулевой колонки |
| Выключатель зажигания/ стартера | |
| 10. | 7,5А Головка управления передним информационным дисплеем |
| 11. | 40A Модуль управления бортовой сетью |
| 12. | 20А Модуль управления информационной электроникой 1 |
| 13. | Не используется |
| 14. | 40А Модуль управления вентилятором приточного воздуха |
| 15. | 10А Электронный блок управления замком рулевой колонки |
| 16. | 7,5A USB-распределитель |
| USB-соединение 1 | |
| 17. | 7,5А Комбинация приборов |
| Модуль управления модулем экстренного вызова и блоком связи | |
| 18. | 7,5A Селекторный механизм |
| Модуль управления периферийной камерой | |
| Ручка задней крышки | |
| 19. | 7,5A Интерфейс системы доступа/запуска |
| 20. | Не используется |
| 21. | 15А Модуль управления полным приводом |
| 22. | 15A Модуль управления распознаванием буксировки |
| 23. | 30А Модуль управления люком с электроприводом |
| 24. | 40A Модуль управления бортовой сетью |
| 25. | 30A Модуль управления дверью водителя |
| Электродвигатель заднего стеклоподъемника со стороны водителя | |
| 26. | 30A Модуль управления бортовой сетью |
| 27. | 30A Модуль управления бортовой сетью |
| 28. | 25A Модуль управления распознаванием буксировки |
| 29. | 5A Датчик давления в контуре хладагента |
| 30. | 10A Реле системы дистанционного запуска |
| 31. | Модуль управления задней крышкой |
| 32. | 10A Модуль управления обнаружением слепых зон |
| Модуль управления обнаружением слепых зон 2 | |
| Блок управления системой помощи при парковке | |
| Передняя камера системы помощи водителю | |
| Модуль управления дистанционным регулированием | |
| 33. | 7,5А Модуль управления подушками безопасности |
| Датчик присутствия пассажира на переднем сиденье | |
| Модуль управления системой обнаружения присутствия пассажиров | |
| 34. | 7,5A Датчик давления в контуре хладагента |
| Модуль переключателей в приборной панели, в центре / Контрольная лампа отключения подушки безопасности переднего пассажира | |
| Внутреннее зеркало заднего вида | |
| Поворотный переключатель света | |
| Розетки реле | |
| 35. | 7,5/10A Диагностический разъем |
| 36. | 7,5/10А Фара передняя правая |
| 37. | 7,5/10А Фара передняя левая |
| 38. | 25A Модуль управления распознаванием буксировки |
| 39. | 30A Модуль управления дверью переднего пассажира |
| Электродвигатель заднего стеклоподъемника со стороны пассажира | |
| 40. | Розетка 20А 12 В |
| Розетка 12 В 2 | |
| Розетка 12 В 3 | |
| 41. | Не используется |
| 42. | 40A Модуль управления бортовой сетью |
| 43. | 30/40A Модуль управления цифровой аудиосистемой |
| 44. | 15A Модуль управления распознаванием буксировки |
| 45. | 15A Вентилятор 1 спинки переднего левого сиденья |
| Вентилятор 1 подушки левого переднего сиденья | |
| 46. | Преобразователь 7,5/30А с розеткой, 12В-230В |
| 47. | 15А Электродвигатель стеклоочистителя заднего стекла |
| 48. | Не используется |
| 49. | 7,5А Реле стартера 1 |
| Реле стартера 2 | |
| Реле системы дистанционного запуска | |
| 50. | 40А Модуль управления задней крышкой |
| 51. | 25A Блок управления задним дисплеем кондиционера |
| 52. | Не используется |
| 53. | 30А Реле обогревателя заднего стекла |

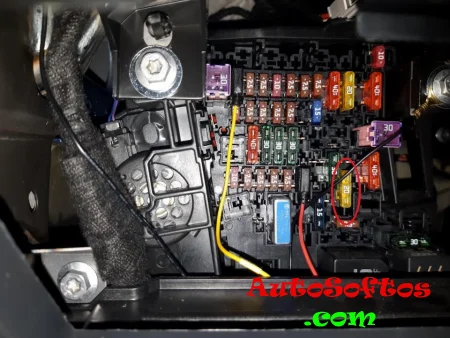

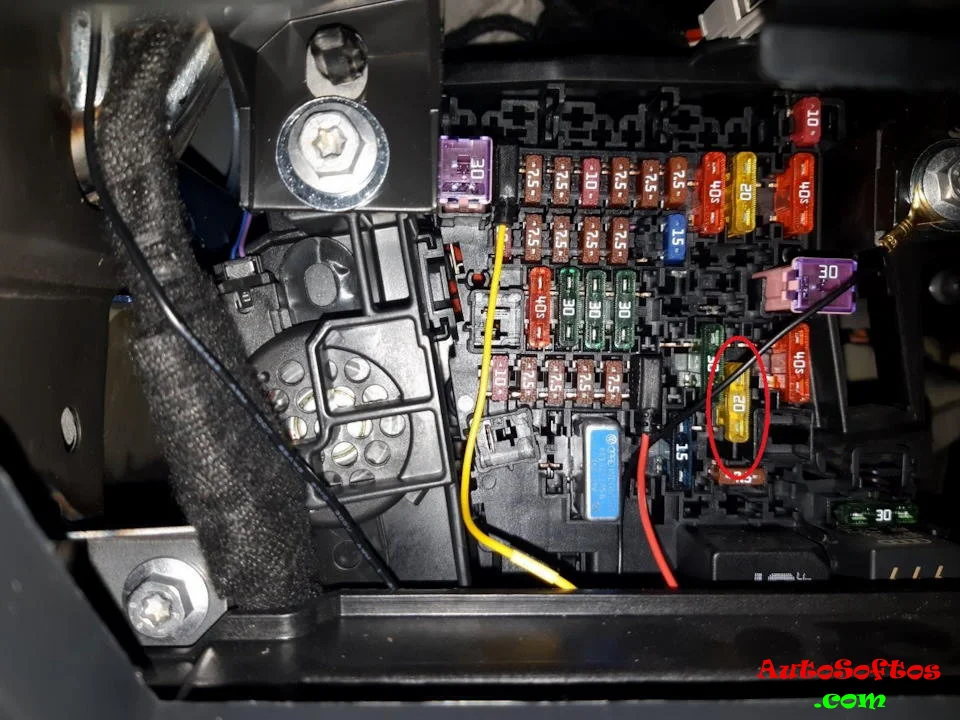

Предохранитель №40, 20А, отвечает за прикуриватель.
Реле
- R1 Реле системы дозирования восстановителя -J963-
- R2 —
- R3 —
- R4 Реле питания клеммы 15 -J329-
- R5 Реле обогрева заднего стекла -J9-
- R6 Реле розеток -J807-

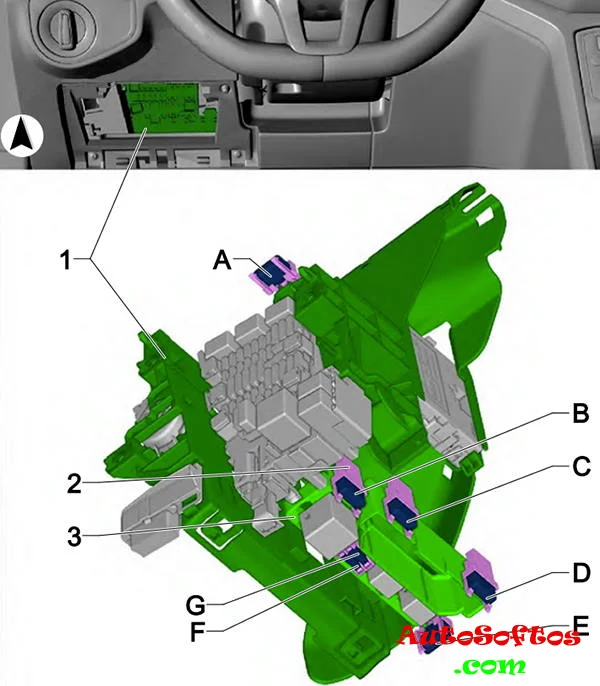

Дополнительные предохранители
Схема
Обозначение
| A. | Не используется |
| B. | 15А Головка управления регулировкой правого переднего сиденья |
| Вентилятор спинки правого переднего сиденья 1 | |
| Вентилятор подушки правого переднего сиденья 1 | |
| C. | Не используется |
| D. | 7,5A USB-разъем для зарядки 1 |
| E. | 5A Датчик давления в контуре хладагента |
| F. | Не используется |
| G. | 25A Электрический датчик положения тормозов прицепа |
Блоки под капотом

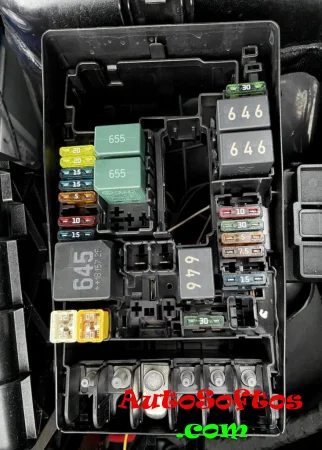

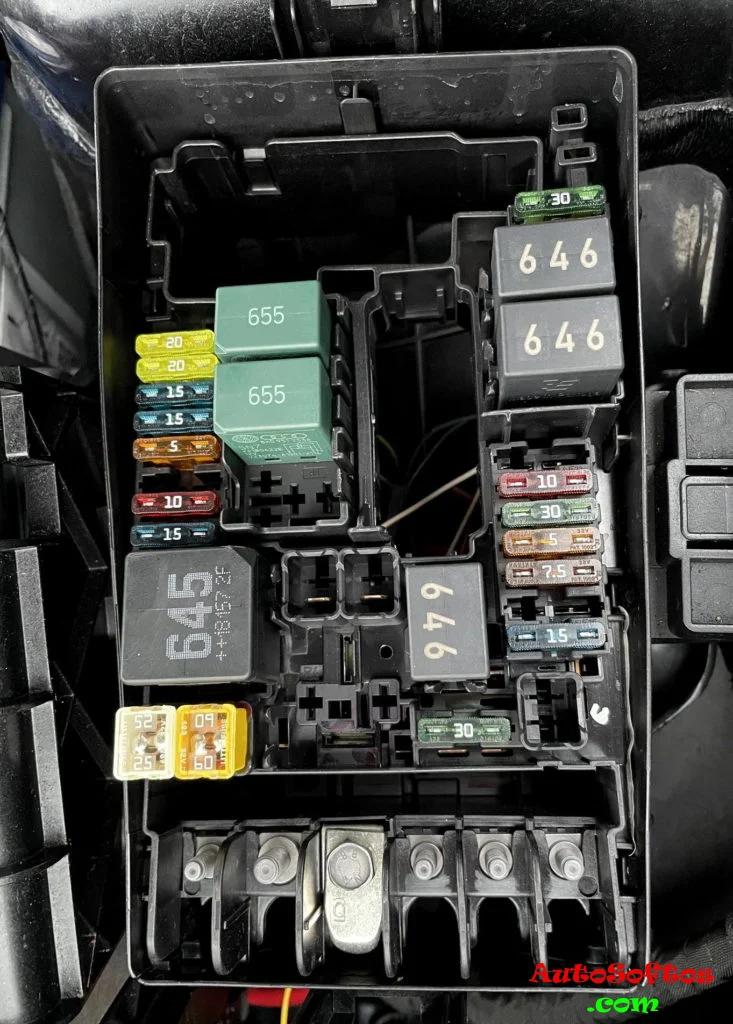

Главный блок

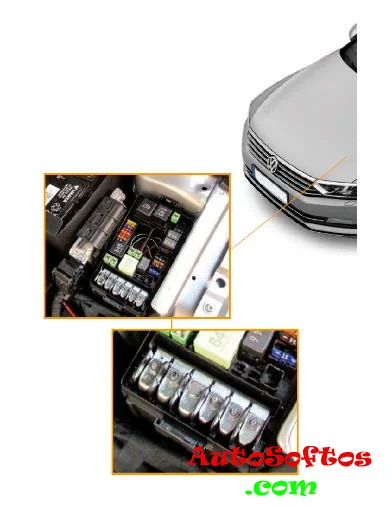

Главный блок предохранителей и реле под капотом расположен с левой стороны моторного отсека, рядом с аккумуляторной батареей.

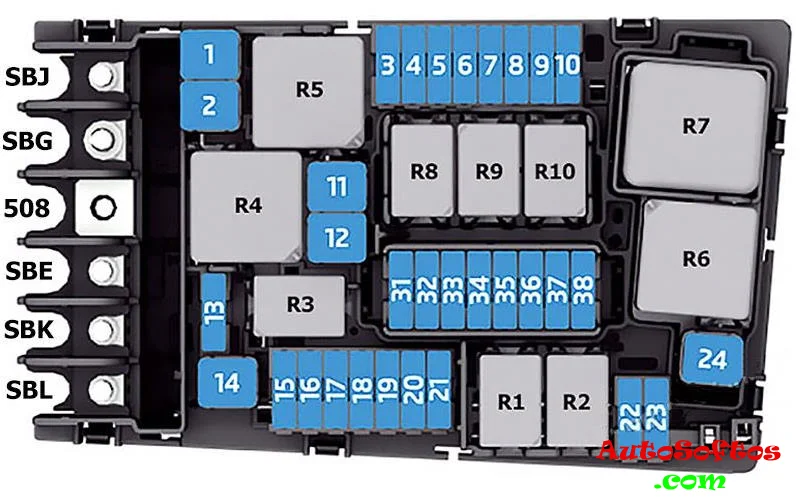

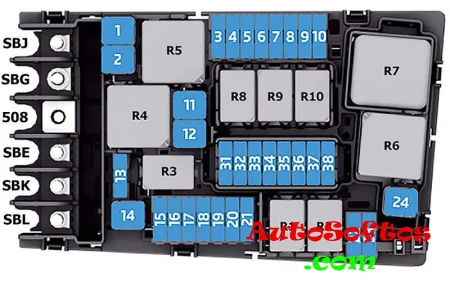

Схема
Назначение
| SBJ. | Питание предохранителей 125А (на панели предохранителей С): №4, 12, 14, 22, 38, 40, 42, 46, 51, 53. |
| Розетки реле | |
| Клемма реле питания 15 | |
| Автоматический выключатель 1 регулировки сиденья переднего пассажира | |
| Автоматический выключатель прицепа | |
| SBG. | Генератор 400А с регулятором напряжения |
| 508. | Резьбовое соединение — клемма 30 (на блоке электроники) / батарея |
| SBE. | 80А Модуль управления усилителем руля |
| SBK. | Питание предохранителей 80А (на панели предохранителей С): №3, 15, 19, 21, 23, 28, 30, 43, 45, 50 |
| SBL. | 80А Вентилятор радиатора |
| SB1. | Модуль управления АБС 25/40А |
| SB2. | Блок управления АБС 60А |
| SB3. | 15А Модуль управления двигателем |
| SB4. | 10A Модуль управления обнаружением течи топливного бака |
| Вентилятор радиатора (модуль управления вентилятором радиатора, вентилятор радиатора) | |
| Термодатчик уровня масла | |
| Запорный клапан охлаждающей жидкости | |
| Клапан регулировки распределительного вала 1 | |
| Клапан циркуляции охлаждающей жидкости | |
| Клапан управления направляющей впускного коллектора | |
| Клапан регулировки выпускного распредвала 1 | |
| Клапан 1 регулятора продувки адсорбера EVAP | |
| Клапан рециркуляции турбонагнетателя | |
| Клапан регулировки давления масла | |
| Клапан управления форсункой охлаждения поршня | |
| Клапан регулировки охлаждающей жидкости | |
| SB5. | 10A Реле питания компонентов двигателя |
| Приводы выпускных кулачков цилиндров 1-4 A и B | |
| SB6. | 5/7,5A Выключатель стоп-сигнала |
| SB7. | 7,5/10/15A Электродвигатель заслонки радиатора |
| Модуль управления обнаружением течи топливного бака | |
| Вспомогательный насос отопителя | |
| Клапан охлаждающей жидкости блока цилиндров | |
| Нагревательный элемент принудительной вентиляции картера | |
| Насос рециркуляции охлаждающей жидкости | |
| Клапан охлаждающей жидкости коробки передач | |
| Запорный клапан охлаждающей жидкости | |
| SB8. | 15A Лямбда-зонд 1 после каталитического нейтрализатора / Нагреватель лямбда-зонда 1 после каталитического нейтрализатора |
| Лямбда-зонд 2 после каталитического нейтрализатора / Нагреватель лямбда-зонда 2 после каталитического нейтрализатора | |
| Лямбда-зонд 1 перед каталитическим нейтрализатором/нагревателем лямбда-зонда | |
| SB9. | 10/20А Катушка зажигания 1-6 с силовым выходным каскадом |
| Вспомогательный насос нагревателя | |
| Клапан регулятора продувки адсорбера EVAP 1 | |
| Клапан регулировки распределительного вала 1 | |
| Клапан регулировки выпускного распредвала 1 | |
| SB10. | 20А Модуль управления топливным насосом |
| SB11. | Не используется |
| SB12. | Не используется |
| SB13. | 30А Модуль управления коробкой передач |
| SB14. | 40/60А Реле обогревателя ветрового стекла |
| SB15. | Реле звукового сигнала 15А |
| SB16. | 20A Реле питания компонентов двигателя |
| Катушка зажигания 1-4 с силовым выходным каскадом | |
| SB17. | 7,5А Блок управления АБС |
| Модуль управления двигателем | |
| Реле питания блока управления двигателем Motronic | |
| SB18. | 5/7,5A Модуль контроля батареи |
| Шина данных бортового диагностического интерфейса | |
| SB19. | 30A Реле электродвигателя стеклоочистителя 1 |
| Реле электродвигателя стеклоочистителя 2 | |
| SB20. | 7,5/10A Модуль управления открыванием гаражных ворот |
| SB21. | 15A Не используется/модуль управления коробкой передач |
| SB22. | 5/7,5А Модуль управления двигателем |
| SB23. | 30А Стартер |
| SB24. | Не используется |
| SB25. | Не используется |
| SB26. | Не используется |
| SB27. | Не используется |
| SB28. | Не используется |
| SB29. | Не используется |
| SB30. | Не используется |
| SB31. | Не используется |
| SB32. | Не используется |
| SB33. | Не используется |
| SB34. | Не используется |
| SB35. | Не используется |
| SB36. | Не используется |
| SB37. | 20А Модуль управления дополнительным отопителем |
| SB38. | Не используется |
Реле
- R1 Реле стартера 1 -J906-
- R2 Реле стартера 2 -J907-
- R3 Реле звукового сигнала -J413-
- R4 Реле высокой тепловой мощности -J360-
- R5 Главное реле -J271- (бензин) / Реле электропитания клеммы 30 -J317- (дизель)
- R6 БУ автоматики накаливания -J179- (бензин)
- R7 Реле малой тепловой мощности -J359- (дизель)
- R8 Реле электропитания компонентов двигателя -J757- (бензиновый двигатель 2,0 л)
- R9 Реле обогрева ветрового стекла -J47-
- R10 Реле 2 обогрева ветрового стекла -J611-
Дополнительный блок

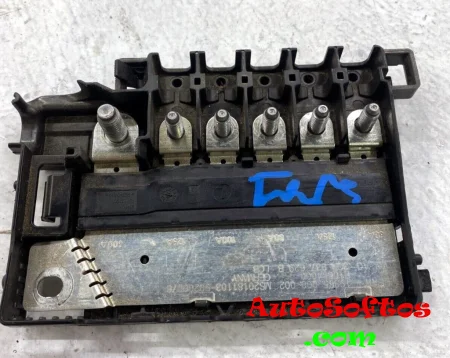

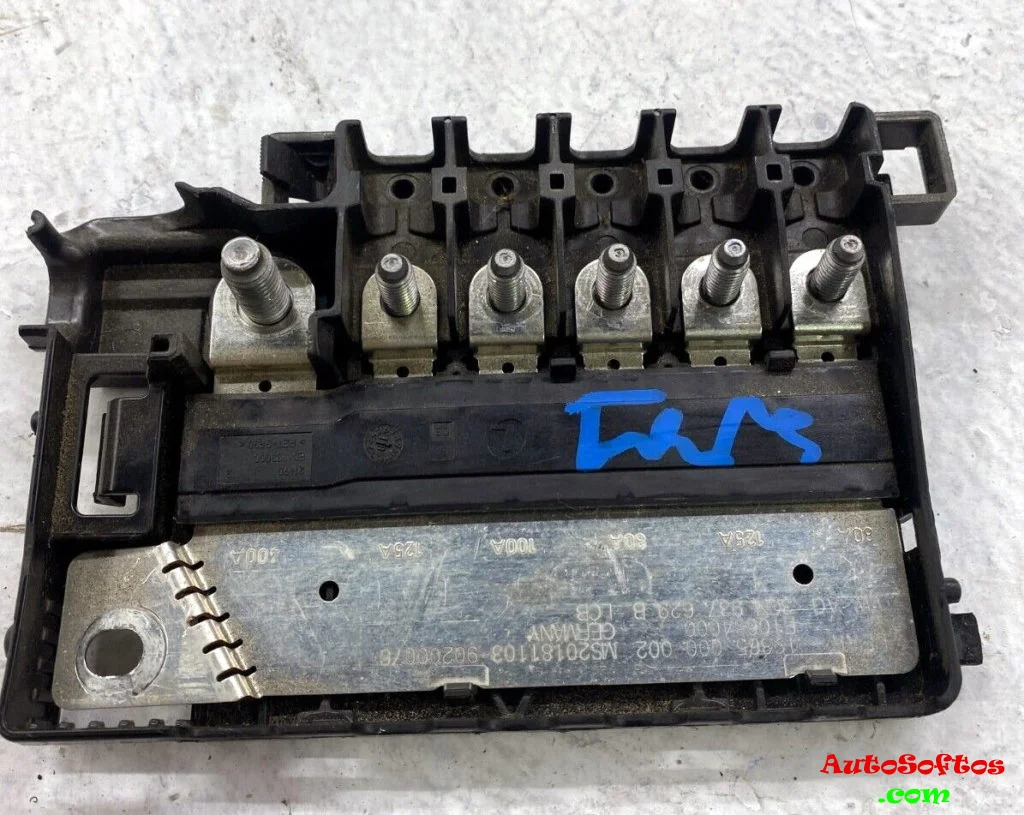

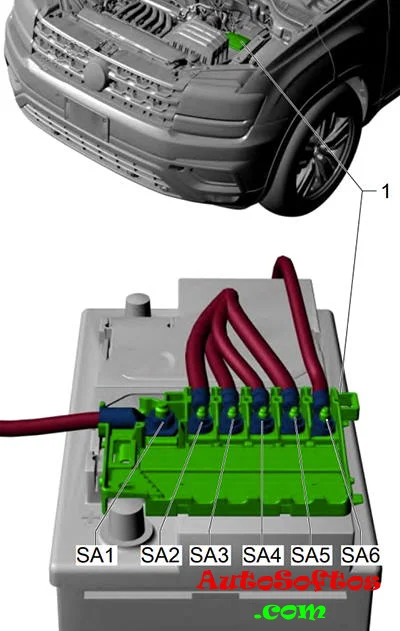

Данный блок предохранителей высокой мощности установлен в крышке аккумуляторной батареи.
Схема
Расшифровка
| SA1. | Генератор 400А с регулятором напряжения |
| SA2. | — |
| SA3. | 100А Вентилятор радиатора |
| SA4. | Питание предохранителей 80А (на панели предохранителей С): №3, 15, 19, 21, 23, 28, 30, 43, 45, 50 |
| SA5. | Питание предохранителей 125А (на панели предохранителей С): №4, 12, 14, 22, 38, 40, 42, 46, 51, 53. |
| Розетки реле | |
| Клемма реле питания 15 | |
| Автоматический выключатель 1 регулировки сиденья переднего пассажира | |
| Автоматический выключатель прицепа | |
| SA6. | 80А Модуль управления ГУР |
