Здесь мы представим описание предохранителей и реле Фольксваген Джетта 7 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель.
Блок в салоне

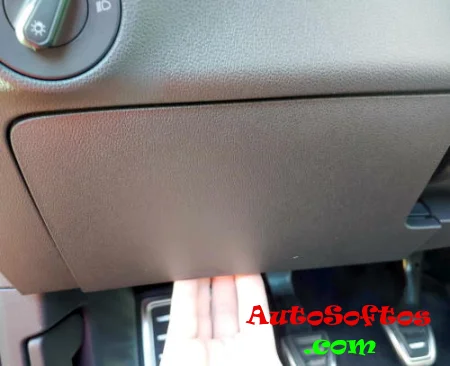

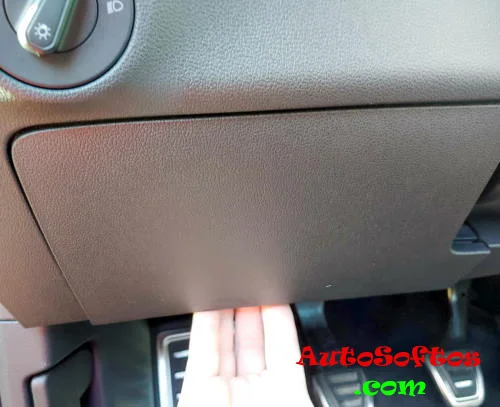

Он расположен в нижней части панели приборов, со стороны водителя. Для доступа, надо убрать защитную крышку.
Рядом с ним находится блок управления бортовой сети.

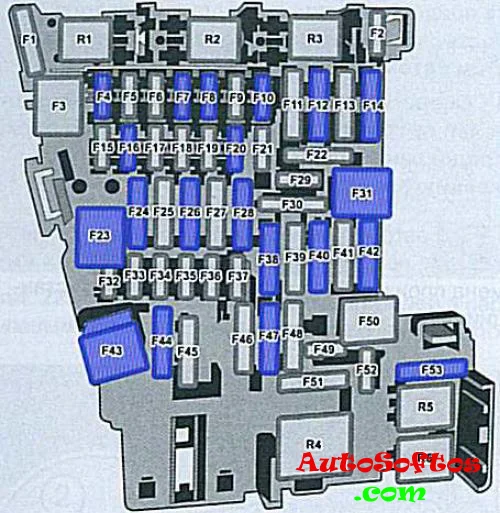

Схема
Описание
| F1. | — |
| F2. | 10А Электроусилитель рулевого управления |
| F3. | — |
| F4. | 10А Блок управления бортовой сети, Противоугонная система (7,5А), Панель управления информационно-командной системы (Infotainment) |
| F5. | 7,5А Шина данных на борту диагностического интерфейса |
| F6. | 7,5А Селектор (переключатель) |
| F7. | 10А Регуляторы отопления и кондиционирования, Модуль управления отопителем, Блок управления Climatronic, Модуль управления кондиционером, Рычаг селектора АКП, Вспомогательный радиатор отопителя охлаждающей жидкости двигателя, Реле обогрева заднего стекла, Приемник частоты |
| F8. | 7,5А Поворотный выключатель света, Кнопка электромеханического стояночного тормоза, Датчик влажности, дождя и света, Диагностическое соединение |
| F9. | 7,5А Электроусилитель рулевого управления, Зажигание / стартер (переключатель) |
| F10. | 7,5А Управления дисплеем |
| F11. | 40А Электронный модуль управления, наружные световые приборы слева |
| F12. | 20А Модуль управления информационной электроникой, Компоненты системы Infotainment |
| F13. | — |
| F14. | 40А Модуль управления вентилятором приточного воздуха |
| F15. | 10А Электронный блок управления замком рулевой колонки |
| F16. | 7,5А Усилитель 2-полосного сигнала мобильной связи (телефон), Антенный усилитель, Преобразователь напряжения для зарядного USB-модуля |
| F17. | 7,5А Модуль управления комбинации приборов |
| F18. | 7,5А Камера заднего вида, Выключатель разблокировки задней крышки |
| F19. | 7,5А Доступ / запуск системного интерфейса |
| F20. | 15А Реле вакуумного насоса |
| F21. | 10А Реле обогрева лобового стекла |
| F22. | — |
| F23. | 20А Модуль управления люком |
| F24. | 40А Электронный модуль управления, наружные световые приборы справа |
| F25. | 30А Модуль управления двери водителя и пассажира |
| F26. | 30А Блок управления бортовой сети, 30А Переднее сиденье с подогревом |
| F27. | 30А Модуль управления цифровой звуковой системой, Освещение салона |
| F28. | — |
| F29. | 5А Мониторинг давления в шинах |
| F30. | 10А Реле удалённого запуска |
| F31. | — |
| F32. | 10А Система помощи водителю фронтальной камеры, Модуль управления дистанционным управлением, Модуль управления системой помощи при парковке, Модуль параллельного управления парковкой |
| F33. | 7,5А Модуль управления подушками безопасности |
| F34. | 7,5А Выключатель света, Внутреннее зеркало заднего вида, Кнопка индикации контроля давления в шинах, Выключатель фонаря заднего хода, Датчик качества воздуха, Кнопка электромеханического стояночного тормоза |
| F35. | 10А Диагностический разъем, Автоматическое затемнение внутреннего зеркала заднего вида, Регулировка угла поворота и дальнего света фар, Электродвигатель регулировки света фар |
| F36. | — |
| F37. | — |
| F38. | — |
| F39. | 30А Модуль управления двери переднего пассажира, электродвигатель заднего правого стекла, модуль управления двери водителя, электродвигатель регулятора левого заднего стекла |
| F40. | 20А Прикуриватель, розетка 12 В |
| F41. | — |
| F42. | 40А Блок управления бортовой сети, Стеклоомыватель, Центральный замок |
| F43. | 30А Блок управления бортовой сети |
| F44. | — |
| F45. | 15А Регулировка сиденья водителя и пассажира |
| F46. | — |
| F47. | 15А Электродвигатель стеклоочистителя заднего стекла |
| F48. | — |
| F49. | 5А Датчик положения педали сцепления, реле стартера |
| F50. | — |
| F51. | 25А Модуль подогрева задних сидений |
| F52. | 15А Электрический модуль демпфирующего контура |
| F53. | 30А Обогрев заднего стекла |

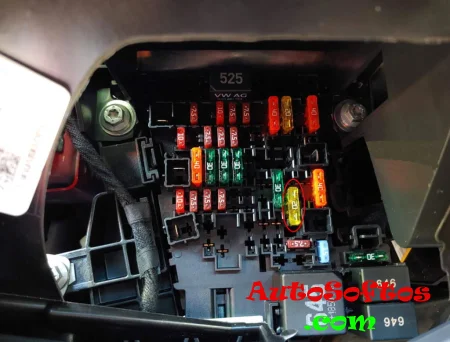

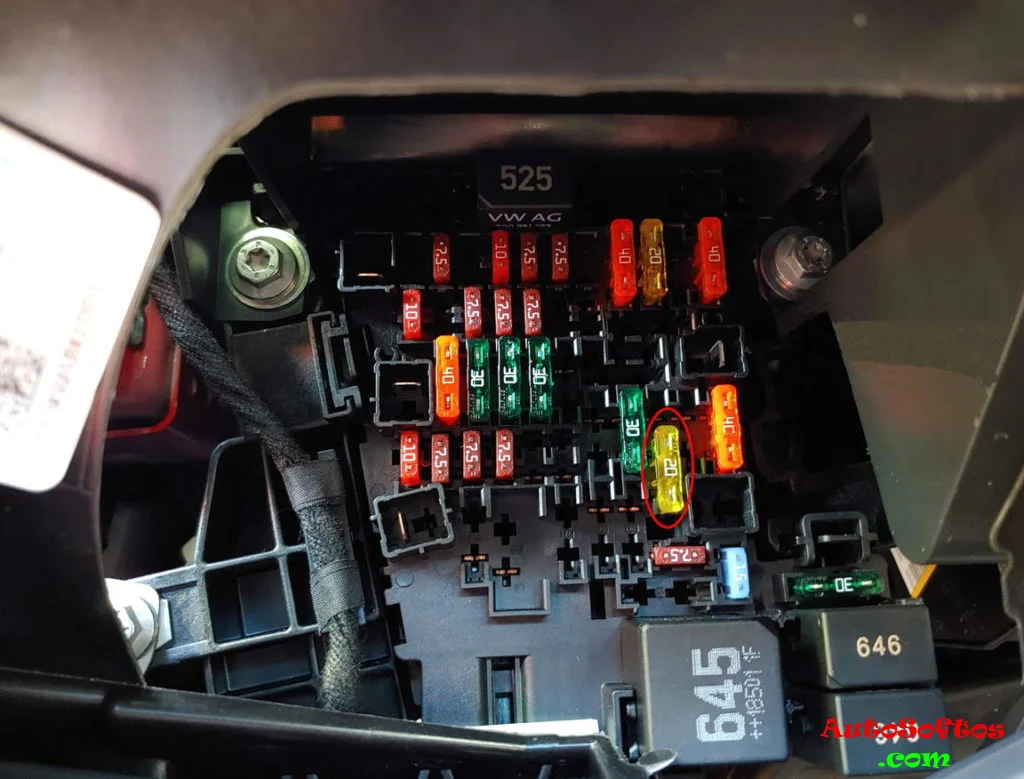

За прикуриватель отвечает предохранитель номер 40 на 20А.
- R1 Реле системы дозирования восстановителя -J963-
- R2 —
- R3 —
- R4 Реле электропитания клеммы 15 -J329-
- R5 Реле обогрева заднего стекла -J9-
- R6 Реле розеток -J807-
В цепях питания электро стеклоподъёмников и электроприводов сидении могут использоваться автоматические предохранители которые пример, устранения причины перегрузки (например обмерзания стёкол) автоматически включаются снова.

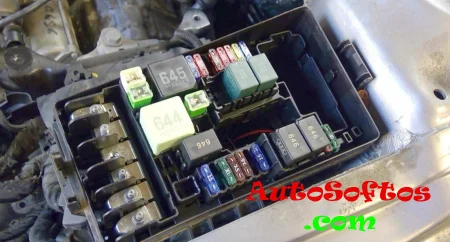

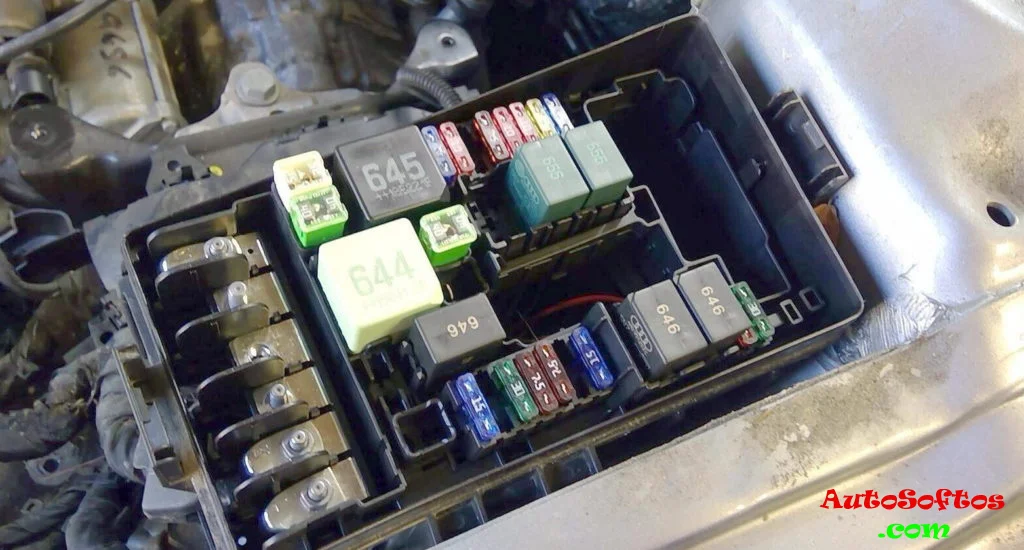

Блок под капотом

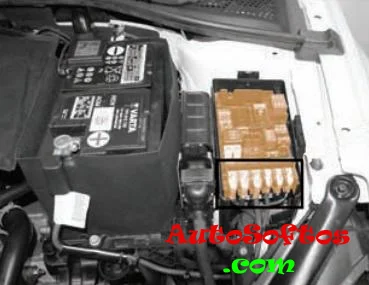

Находится в левой части моторного пространства, рядом с аккумуляторной батареей и закрыт защитной крышкой.

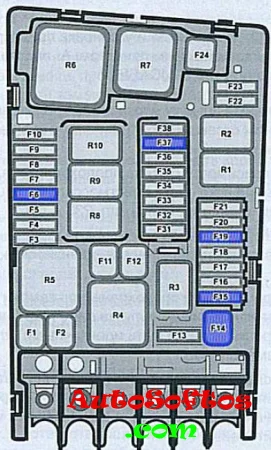

Схема
Назначение
| F1. | 40А Блок управления ABS |
| F2. | 40А Блок управления ABS |
| F3. | 15А Модуль управления двигателем |
| F4. | 5А Термодатчик уровня масла, Клапан регулировки давления масла, Реле тепловой мощности, Регулятор впускного распредвала цилиндров, Датчик концентрации этанола |
| F5. | 10А Клапан регулятора давления и дозирования топлива |
| F6. | 5А Выключатель стоп-сигнала |
| F7. | 7,5А Клапан регулятора давления топлива, Электромагнитный клапан контура охлаждения , Насос охлаждения наддувочного воздуха 10А Насос поддержки отопителя |
| F8. | 10А Датчика кислорода (лямбда — зонда) |
| F9. | 5А Катушка зажигания 20А Нагревательный элемент раннего испарения топлива |
| F10. | 15/20А Модуль управления топливным насосом |
| F11. | 40А Нагревательный элемент автономного отопителя |
| F12. | 40А Нагревательный элемент автономного отопителя |
| F13. | 30А Коробка передач (Блок Mechatronik КП DSG) |
| F14. | 40А Обогрев ветрового стекла |
| F15. | 15А Звуковой сигнал |
| F16. | 20А Реле электропитания электронных компонентов двигателя 7,5А Реле запорных газовых клапанов |
| F17. | 7,5А Блок управления двигателем Motronic, реле питания, АБС |
| F18. | 5А Модуль контроля батареи, Шина данных на борту диагностического интерфейса |
| F19. | 30А Модуль управления электродвигателем стеклоочистителя |
| F20. | 20А Противоугонная система, сигнал |
| F21. | — |
| F22. | 5А Модуль управления двигателем |
| F23. | 30А Стартер |
| F24. | 40А Нагревательный элемент автономного отопителя |
| F25. | — |
| F26. | — |
| F27. | — |
| F28. | — |
| F29. | — |
| F30. | — |
| F31. | 15А Вакуумный насос тормозной системы |
| F32. | — |
| F33. | — |
| F34. | 15А Блок управления блокировки межколёсного дифференциала |
| F35. | 7,5А Реле климатической установки |
| F36. | — |
| F37. | 20А Модуль управления автономным отопителем |
| F38. | — |
- R1 Реле стартера 1 -J906-
- R2 Реле стартера 2 -J907-
- R3 Реле звукового сигнала -J413-
- R4 Реле высокой тепловой мощности -J360-
- R5 Главное реле -J271- (бензин) / Реле электропитания клеммы 30 -J317- (дизель)
- R6 БУ автоматики накаливания -J179- (бензин)
- R7 Реле малой тепловой мощности -J359- (дизель)
- R8 Реле электропитания компонентов двигателя -J757- (бензиновый двигатель 2,0 л)
- R9 Реле обогрева ветрового стекла -J47-
- R10 Реле 2 обогрева ветрового стекла -J611-
