Здесь Вы сможете найти описание предохранителей и реле Фольксваген Т-Рок со схемами блоков, их местоположением и фотографиями. Выделим предохранитель отвечающий за прикуриватель.

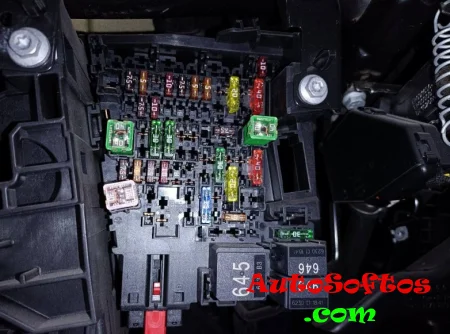

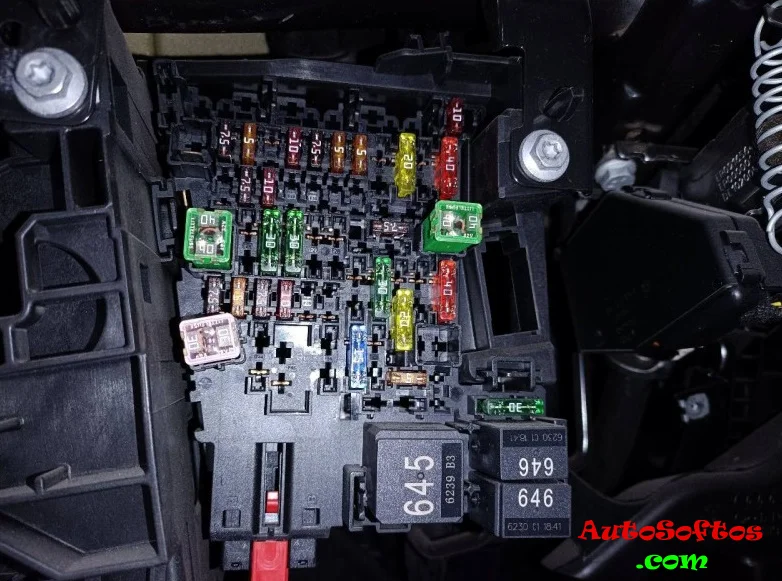

Блок в салоне

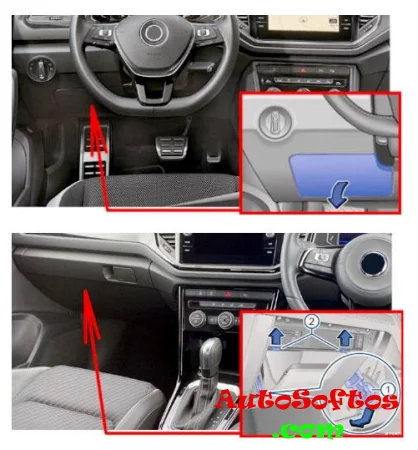

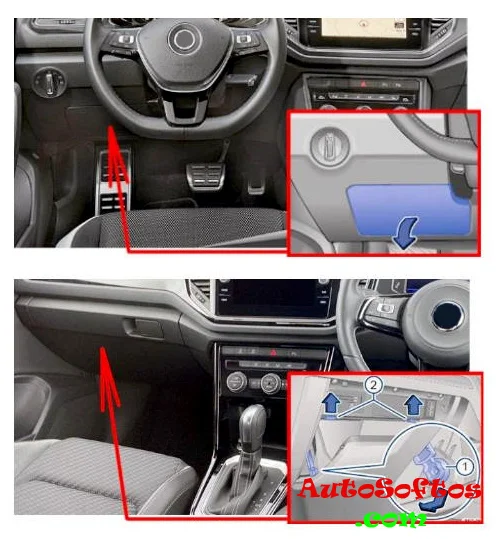

Он расположен за перчаточным ящиком, со стороны водителя. Для доступа, с усилием потяните за левую сторону в направлении стрелки.

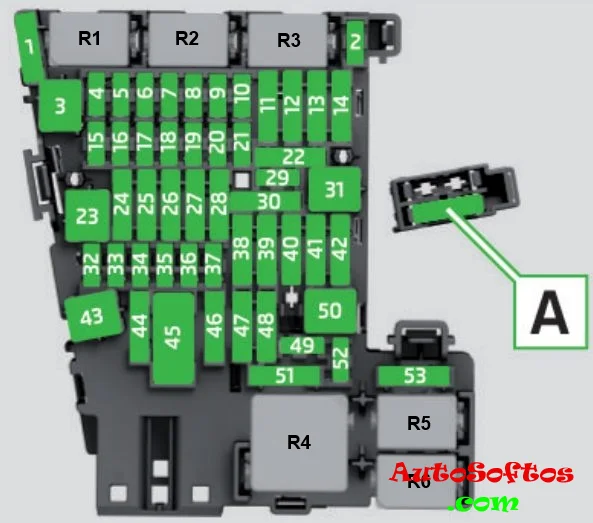

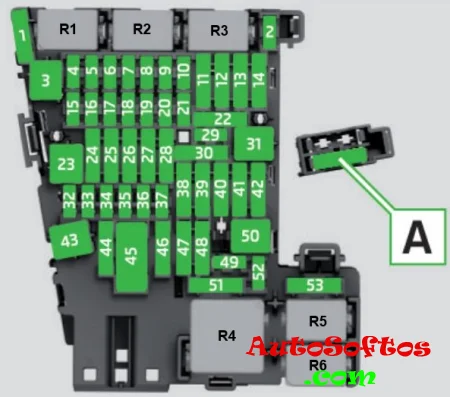

Схема
Описание
| F1. | Блок управления нагревателем восстановителя 20/30 А |
| F2. | Блок управления электроникой рулевой колонки 10 А |
| F3. | — |
| F4. | Звуковой сигнал 7,5 А |
| F5. | Диагностический интерфейс шины данных 5/7,5 А |
| F6. | Рычаг переключения передач 5/7,5 А |
| F7. | 10А Управление отопителем и кондиционером |
| Пульт дистанционного управления для дополнительного подогревателя охлаждающей жидкости | |
| Реле обогрева заднего стекла | |
| F8. | 7,5/10А Поворотный переключатель света |
| Кнопка электромеханического стояночного тормоза | |
| Датчик дождя и света | |
| Диагностическое соединение | |
| Датчик противоугонной сигнализации | |
| Блок управления выбором режима движения | |
| Блок управления регулировкой яркости подсветки поворотов и фар | |
| F9. | 5/7,5A Блок управления электроникой рулевой колонки |
| F10. | 7,5A Дисплей для переднего информационного дисплея и блок управления |
| CD-проигрыватель | |
| F11. | 40A Блок управления бортовым электропитанием |
| F12. | 20A Блок управления 1 для информационной электроники |
| F13. | 25A Передний левый ремень безопасности (левостороннее рулевое управление) |
| Передний правый ремень безопасности (правостороннее рулевое управление) | |
| F14. | 40A Блок управления вентилятором подачи свежего воздуха |
| F15. | 10A Блок управления электронной блокировкой рулевой колонки |
| F16. | 7,5A Блок управления стабилизацией передачи и приема |
| Отсек для хранения с интерфейсом для мобильного телефона | |
| USB-концентратор | |
| F17. | 7,5A Вставка в приборную панель |
| Блок управления модулем экстренного вызова и коммуникационный блок | |
| F18. | 7,5A Ручка задней крышки |
| F19. | 7,5A Интерфейс для системы входа и запуска двигателя |
| F20. | 7,5/10A Реле для системы дозирования восстановителя |
| F21. | 15A Блок управления полным приводом |
| F22. | 15A Блок управления детектором прицепа |
| F23. | 20/30A Блок управления регулировкой сдвижного люка |
| F24. | 40A Блок управления бортовым электропитанием |
| F25. | 30A Блок управления дверью водителя |
| F26. | 30A Блок управления питанием на борту |
| F27. | 30А Блок управления питанием на борту |
| F28. | 25А Блок управления детектором прицепа |
| F29. | — |
| F30. | — |
| F31. | Блок управления задней крышкой |
| F32. | 10A Передняя камера для систем помощи водителю |
| Блок адаптивного круиз-контроля | |
| Блок управления системой помощи при парковке | |
| F33. | 5/7,5A Блок управления подушками безопасности |
| F34. | 7,5A Внутреннее зеркало |
| Реле для розеток | |
| Выключатель заднего хода | |
| Датчик давления в контуре хладагента | |
| Датчик качества воздуха | |
| Кнопка электромеханического стояночного тормоза | |
| F35. | 7,5/10A Диагностическое соединение |
| F36. | 5/7,5A Передняя правая фара |
| F37. | 5/7,5A Передняя левая фара |
| F38. | 25A Блок управления детектором прицепа |
| F39. | 30A Блок управления передней пассажирской дверью |
| F40. | 20A Розетка 12 В 2 |
| 12 В Розетка 3 | |
| F41. | 25A Передний правый ремень безопасности (левостороннее рулевое управление) |
| Передний левый ремень безопасности (правостороннее рулевое управление) | |
| F42. | 40A Блок управления бортовым питанием |
| F43. | 40A Блок управления цифровым звуковым пакетом |
| F44. | 15A Блок управления детектором прицепа |
| F45. | — |
| F46. | — |
| F47. | Мотор стеклоочистителя заднего стекла 15А |
| F48. | — |
| F49. | Датчик положения сцепления 5/7,5А |
| F50. | Блок управления задней крышкой 40А |
| F51. | — |
| F52. | Электронно — управляемый блок управления демпфированием 15А |
| F53. | Реле обогрева заднего стекла 30А |
| R1. | Реле системы дозирования восстановителя |
| R2. | — |
| R3. | — |
| R4. | Реле питания напряжения на клемме 15 |
| R5. | Реле обогрева заднего стекла |
| R6. | Реле розеток |
За работу прикуривателя отвечает предохранитель номер 40.
Блок под капотом

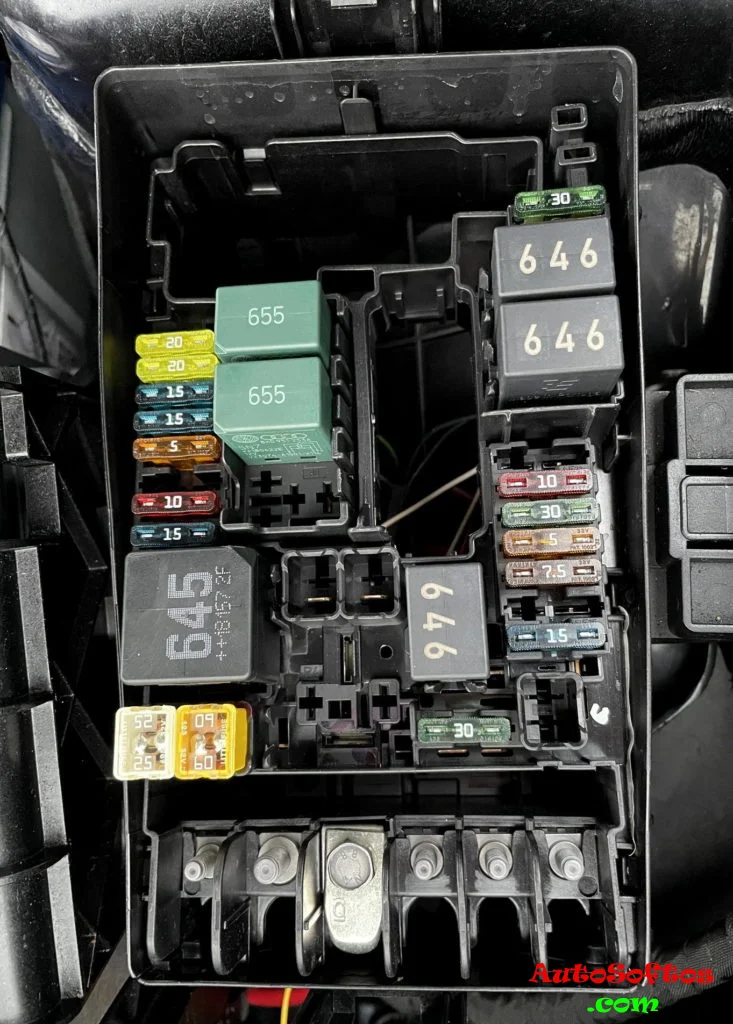

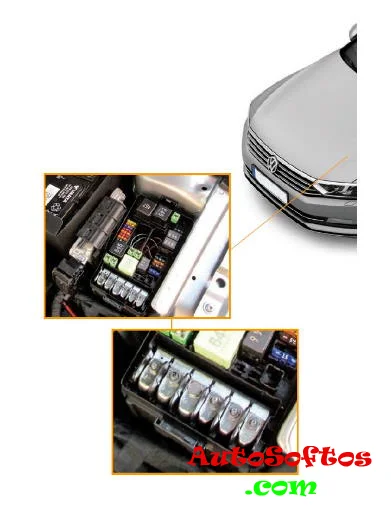

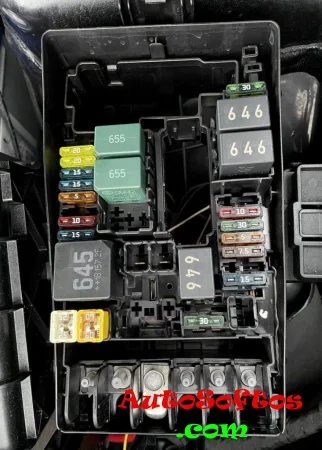

Под капотом блок предохранителей и реле находится в левой части моторного пространства, рядом с аккумуляторной батареей и закрыт защитной крышкой.
Состоит их 2 отсеков.

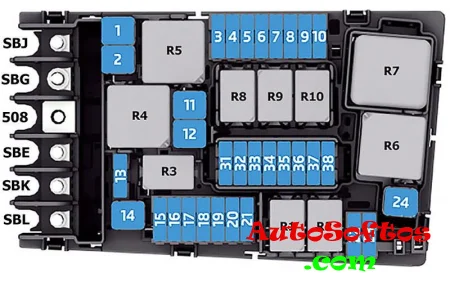

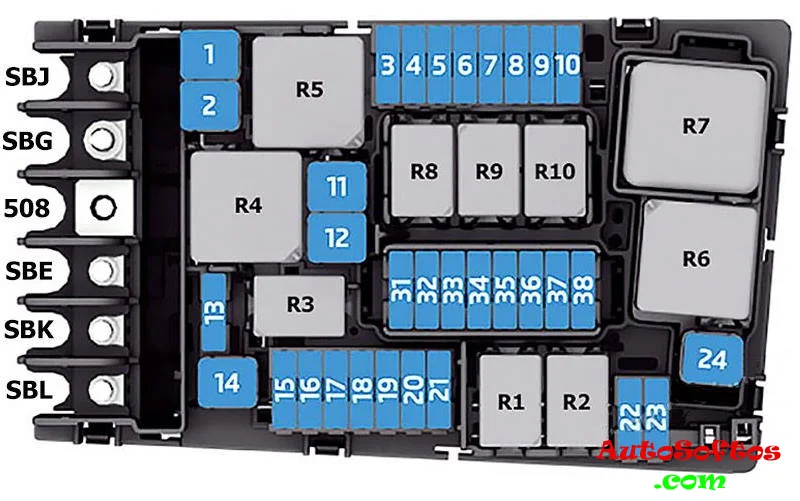

Схема
Обозначение
| F1. | Блок управления ABS / ESC 25A |
| F2. | Блок управления ABS / ESC 40A |
| Гидравлический насос ABS 60A | |
| F3. | Блок управления двигателем/мотором 15/30A -J623- |
| F4. | Вентилятор радиатора 5/7, 5/10A |
| Датчик уровня и температуры масла | |
| Реле высокой тепловой мощности | |
| Реле низкой тепловой мощности (дизель) | |
| Свеча накаливания 1 (дизель) | |
| Свеча накаливания 3 (дизель) | |
| Клапан управления выпускным распредвалом 1 | |
| Клапан управления распредвалом 1 | |
| Привод впускного распредвала для цилиндра 2 | |
| Привод выпускного распредвала для цилиндра 2 | |
| Привод впускного распредвала для цилиндра 3 | |
| Привод выпускного распредвала для цилиндра 3 | |
| Электромагнитный клапан управления давлением наддува | |
| Клапан управления впускным распредвалом 1 | |
| Электромагнитный клапан фильтра с активированным углем 1 | |
| Клапан управления давлением масла (бензин) | |
| F5. | 10А Клапан регулирования давления топлива (дизель) |
| Клапан дозирования топлива (дизель) | |
| Реле питания компонентов двигателя (бензин) | |
| F6. | 5А Выключатель стоп-сигналов |
| F7. | Насос охлаждения наддувочного воздуха 10А |
| Нагревательный элемент для сапуна картера | |
| Клапан охлаждающей жидкости для коробки передач | |
| Клапан рециркуляции воздуха турбокомпрессора | |
| Заслонка впускного коллектора | |
| Клапан управления форсункой охлаждения поршня | |
| Клапан охлаждающей жидкости головки цилиндров (дизель) | |
| Датчик давления масла | |
| Вспомогательный насос для отопления | |
| Запорный клапан охлаждающей жидкости (бензин) | |
| Клапан управления давлением масла (дизель) | |
| F8. | Лямбда-зонд 1 10/15А перед каталитическим нейтрализатором |
| Блок управления датчиком NOx | |
| Блок управления 2 датчиком NOx | |
| Лямбда-зонд 1 после каталитического нейтрализатора | |
| F9. | Блок управления периодом накаливания 5/10/20A (дизель) |
| Нагревательный элемент для сапуна картера | |
| Масс-метр | |
| Катушка зажигания 4 с выходным каскадом | |
| Катушка зажигания 3 с выходным каскадом | |
| Катушка зажигания 2 с выходным каскадом | |
| Катушка зажигания 1 с выходным каскадом | |
| Электромагнитный клапан фильтра с активированным углем 1 | |
| Клапан управления выпускным распределительным валом 1 | |
| Клапан управления распределительным валом 1 | |
| F10. | Блок управления топливным насосом 15/20A |
| F11. | Вспомогательный нагревательный элемент воздушного насоса 40A |
| F12. | Вспомогательный нагревательный элемент воздушного насоса 40A |
| F13. | Мехатронный блок 30A для коробки передач с двойным сцеплением |
| Вспомогательный гидравлический насос 1 для масла коробки передач | |
| F14. | — |
| F15. | Реле звукового сигнала 15А |
| F16. | Реле питания компонентов двигателя 20А (бензин) |
| F17. | Блок управления двигателем/мотором 7,5А |
| Блок управления ABS | |
| F18. | Блок управления мониторингом батареи 5/7,5А |
| F19. | Реле двигателя стеклоочистителя 1 30А |
| Реле двигателя стеклоочистителя 2 10А | |
| F20. | Звуковой сигнал 10А |
| F21. | Мехатронный блок для коробки передач с двойным сцеплением 15/20А |
| F22. | Блок управления двигателем/мотором 5/7,5А |
| F23. | Стартер 30А |
| F24. | Вспомогательный нагревательный элемент |
| F31. | Вакуумный насос для тормозов 15А |
| F32. | — |
| F33. | 15А Вспомогательный гидравлический насос 1 для трансмиссионного масла |
| F34. | — |
| F35. | — |
| F36. | — |
| F37. | Блок управления вспомогательным нагревателем 20А |
| F38. | — |
| R1. | Реле стартера 1 |
| R2. | Реле стартера 2 |
| R3. | Реле звукового сигнала |
| R4. | Реле высокой теплоотдачи (дизель) |
| R5. | Главное реле (бензин) |
| Реле питания на клемме 30 (дизель) | |
| R6. | Блок управления периодом автоматического накаливания (дизель) |
| R7. | Реле низкой теплоотдачи (дизель) |
| R8. | Реле питания компонентов двигателя (бензин 2.0 л) |
| R9. | Реле двигателя стеклоочистителя 1 |
| R10. | Реле двигателя стеклоочистителя 2 |
| SBJ. | Предохранители 125 А в держателе предохранителей C (приборная панель): № 4, 14, 22, 31, 38, 42, 53 |
| Реле питания на клемме 15 | |
| Реле розеток | |
| SBG. | Генератор 400 А |
| 508. | Аккумулятор |
| SBE. | Блок управления гидроусилителем руля 80 А |
| SBK. | Предохранители 80 А в держателе предохранителей C (приборная панель): № 1, 3, 15, 30, 43, 46, 50, 52 |
| SBL. | Вентилятор радиатора 50 А |
