Здесь вы сможете найти информацию с описанием предохранителей и реле Фольксваген Терамонт 2 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Блок в салоне

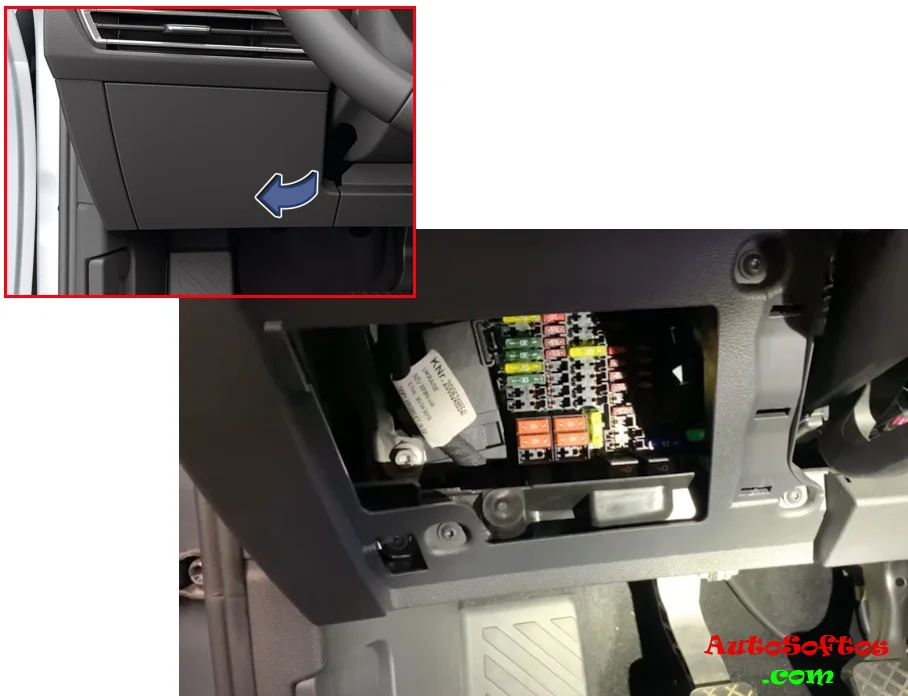

Он расположен за перчаточным ящиком, со стороны водителя. Для доступа, с усилием потяните за правую сторону в направлении стрелки.

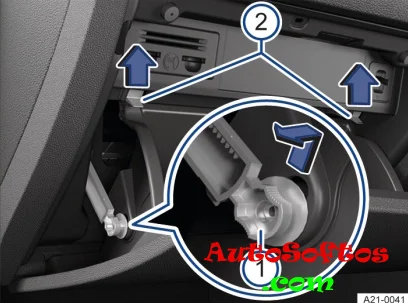

В моделях с правым расположением рулевого управления блок с предохранителями и реле установлен за бардачком. Пример доступа на макете.

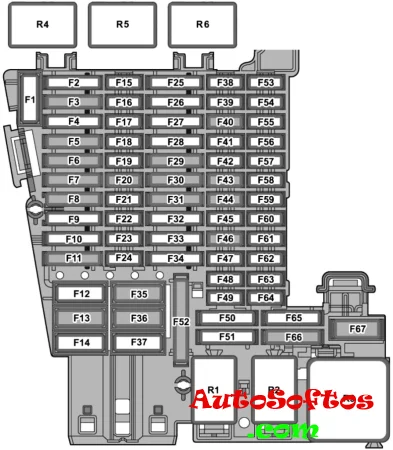

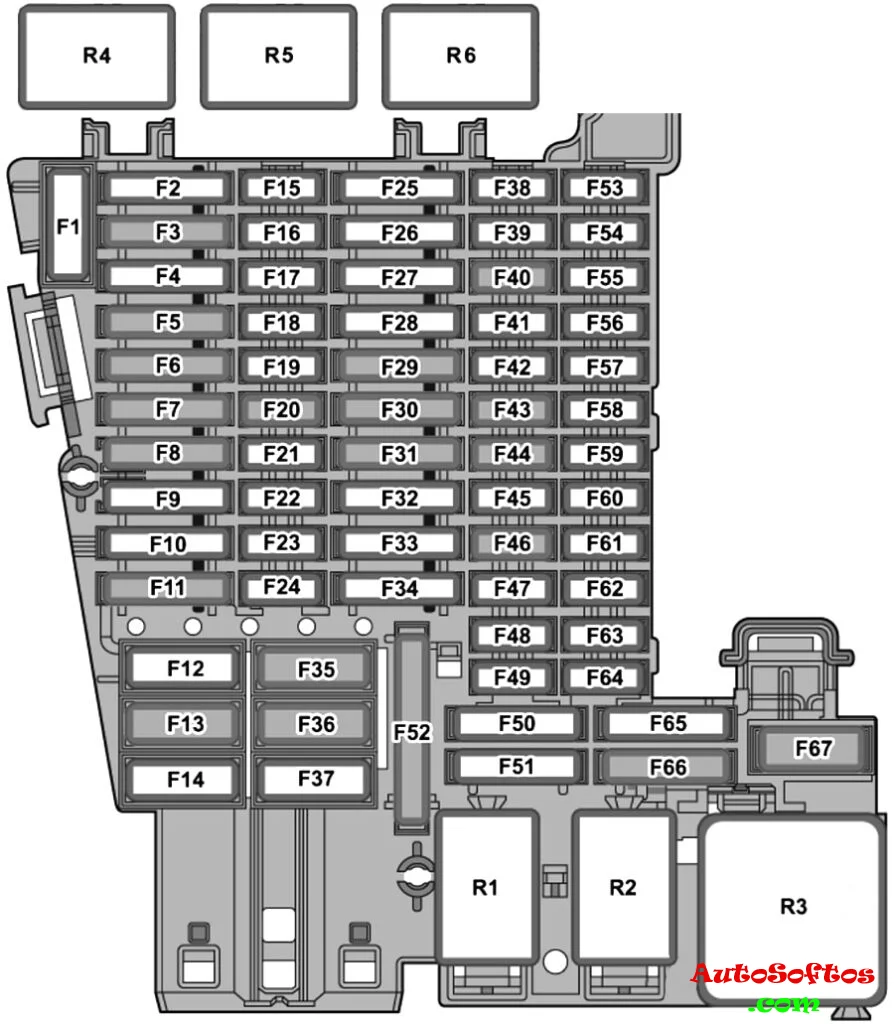

Схема
Описание
| SC1 | — |
| SC2 | — |
| SC3 | 25 A — Блок управления распознаванием прицепа |
| SC4 | 20 A — Блок управления подогревом реагента AdBlue (дизель) |
| SC5 | 25 A — Привод парковочного замка |
| SC6 | 30 A — Блок бортовой сети, внутреннее освещение |
| SC7 | 30 A — Блок управления климатической установкой, подогрев сидений |
| SC8 | 20 A — Блок управления регулировкой люка |
| SC9 | 30 A — Блок управления дверью водителя / пассажира, электро стеклоподъёмники задних дверей |
| SC10 | — |
| SC11 | 15 A — Блок управления распознаванием прицепа |
| SC12 | 40 A — Блок бортовой сети, наружное освещение (левая сторона) |
| SC13 | 40 A — Блок бортовой сети, центральный замок |
| SC14 | 30 A — Блок управления аудиосистемой (Digital Sound Package) |
| SC15 | — |
| SC16 | 7.5 A — Блок управления подушками безопасности |
| SC17 | 10 A — Реле системы дозирования реагента (AdBlue) |
| SC18 | 7.5 A — Интерфейс системы доступа и запуска, ручки дверей, модули защиты от взлома, электронный замок рулевой колонки |
| SC19 | 7.5 A — Комбинация приборов, модуль системы экстренного вызова |
| SC20 | 7.5 A — Блок интернет-доступа, USB-разъём, держатель телефона, ТВ-тюнер (Япония) |
| SC21 | 7.5 A — Блоки контроля слепых зон, наружные зеркала, ручка крышки багажника |
| SC22 | — |
| SC23 | — |
| SC24 | 15 A — Блок управления полным приводом |
| SC25 | 25 A — Передний ремень безопасности |
| SC26 | 30 A — Блоки управления дверями и электро стеклоподъёмниками |
| SC27 | 25 A — Передний ремень безопасности |
| SC28 | — |
| SC29 | 15 A — Блок управления распознаванием прицепа |
| SC30 | 30 A — Блок информационно-развлекательной системы |
| SC31 | 25 A — Блок управления распознаванием прицепа |
| SC32 | 25 A — Блок управления задним климат-контролем, подогрев задних сидений |
| SC33 | — |
| SC34 | — |
| SC35 | 40 A — Блок бортовой сети, наружное освещение (правая сторона) |
| SC36 | 40 A — Блок управления вентилятором отопителя |
| SC37 | — |
| SC38 | — |
| SC39 | 10 A — Блок электроники рулевой колонки |
| SC40 | 7.5 A — Сирена сигнализации |
| SC41 | 7.5 A — Диагностический интерфейс CAN |
| SC42 | 7.5 A — Селектор КПП, индикация положения селектора |
| SC43 | 10 A — Датчик температуры салона, блок управления климатом, реле обогрева заднего стекла |
| SC44 | 7.5 A — Кнопка стояночного тормоза, диагностический разъём, модуль крыши, датчик сигнализации, датчик дождя и света |
| SC45 | 7.5 A — Блок электроники рулевой колонки |
| SC46 | 7.5 A — Блок управления проекционным дисплеем (HUD) |
| SC47 | 10 A — Блок управления электронно-управляемой подвеской |
| SC48 | 7.5 A — USB зарядный разъём |
| SC49 | — |
| SC50 | — |
| SC51 | — |
| SC52 | 20 A — Розетка 12 В |
| SC53 | — |
| SC54 | — |
| SC55 | — |
| SC56 | — |
| SC57 | — |
| SC58 | 7.5 A — Передняя камера систем помощи водителю, блок парковки, адаптивный круиз-контроль |
| SC59 | 7.5 A — Кнопка стояночного тормоза, салонное зеркало, датчик качества воздуха |
| SC60 | 7.5 A — Диагностический разъём |
| SC61 | 7.5 A — Реле стартера 1 / 2 |
| SC62 | — |
| SC63 | — |
| SC64 | — |
| SC65 | 10 A — Блок генератора звука двигателя |
| SC66 | 15 A — Электродвигатель заднего стеклоочистителя |
| SC67 | 30 A — Реле обогрева заднего стекла |
| Реле | |
| R1 | Реле розеток питания |
| R2 | Реле питания клеммы 15 |
| R3 | Реле обогрева заднего стекла |
| R4 | Реле системы дозирования AdBlue (дизель) |
| R5 | — |
| R6 | — |
За работу прикуривателя отвечает предохранитель под номером 52 на 20А.
Дополнительные элементы защиты могут быть расположены рядом.

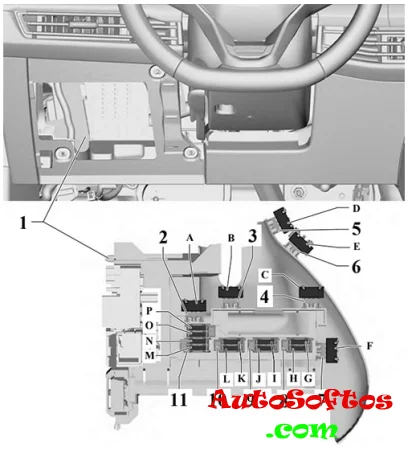

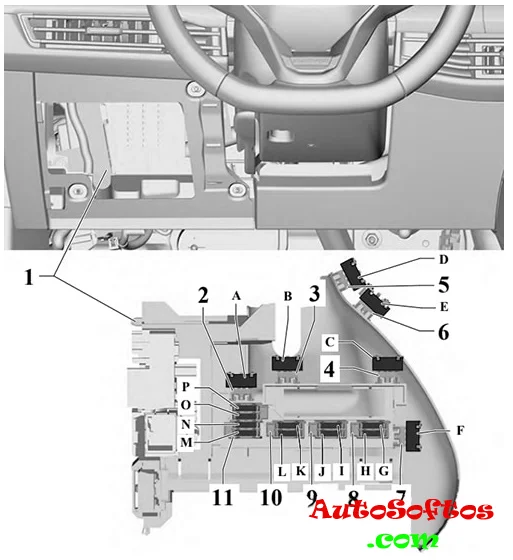

Схема
Обозначение
| A | 15 A — Блок управления регулировкой сиденья водителя |
| B | — |
| C | — |
| D | 15 A — Вентилятор спинки сиденья водителя, вентилятор подушки сиденья водителя, блок управления регулировкой переднего левого сиденья |
| E | 15 A — Вентилятор спинки сиденья переднего пассажира, вентилятор подушки сиденья переднего пассажира, блок управления регулировкой переднего правого сиденья |
| F | — |
| G | 10 A — Блок управления специального автомобиля, диагностический разъём 2, точка подключения подъёмника для инвалидной коляски, точка подключения радиостанции, точки подключения передних дверей, точка подключения регистратора аварийных данных, точка подключения блока управления спецсигналами |
| H | — |
| I | — |
| J | — |
| K | 40 A — Точка подключения подъёмника для инвалидной коляски, блок управления специального автомобиля |
| L | 40 A — Блок управления специального автомобиля, предохранитель 16 на держателе реле и предохранителей SRSH |
| M | — |
| N | — |
| O | — |
| P | — |
Блок под капотом

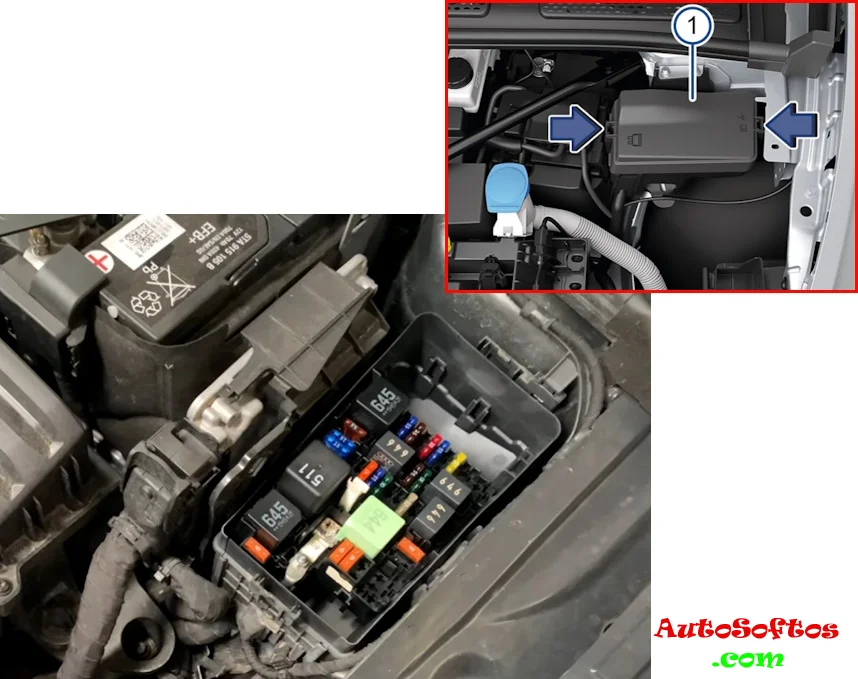

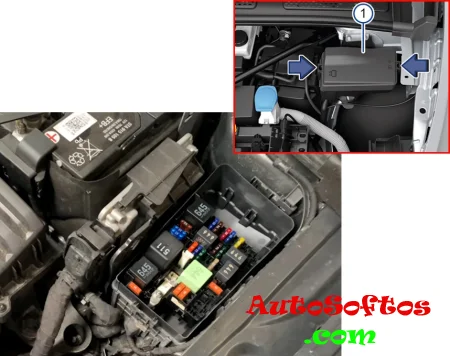

Находится в левой части моторного пространства, рядом с аккумуляторной батареей и закрыт защитной крышкой.

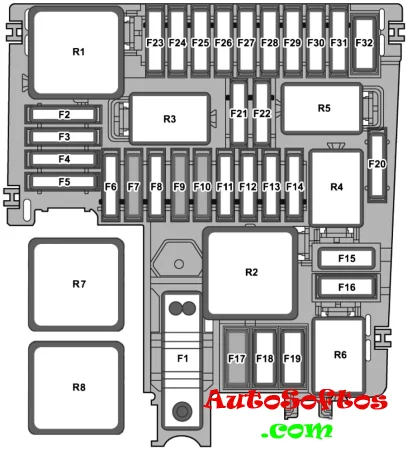

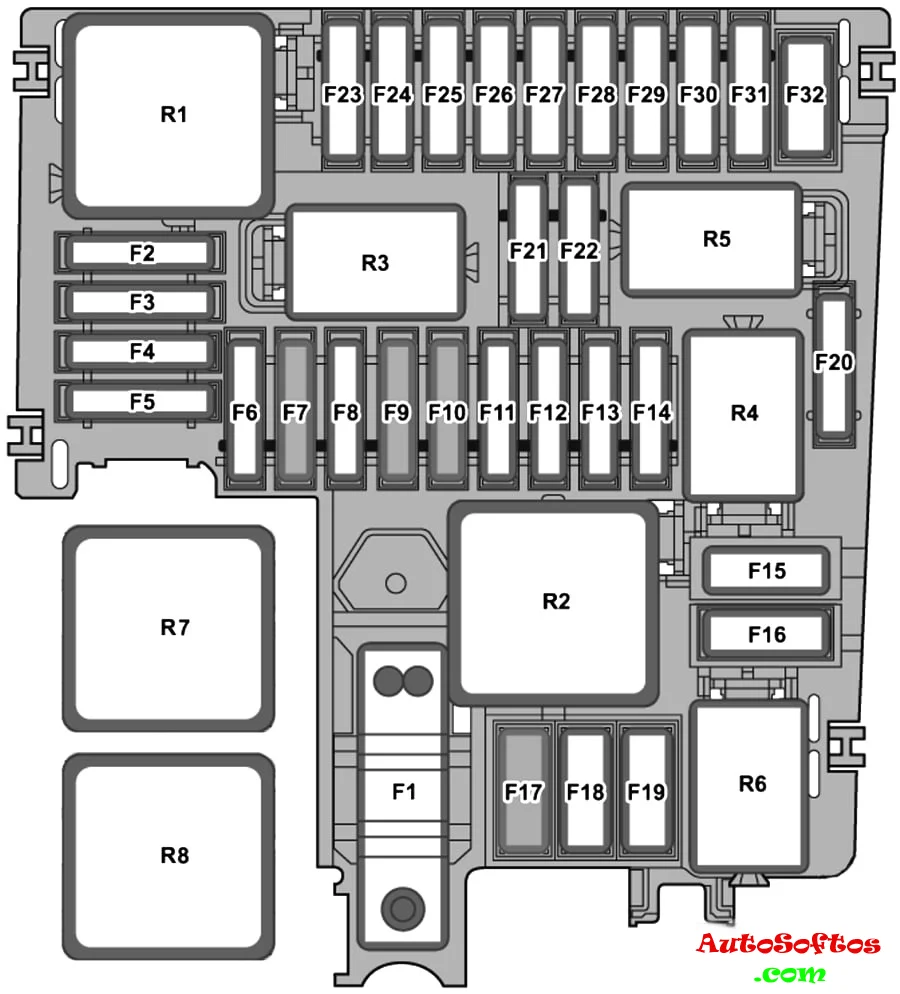

Схема
Назначение
| SB1 | 400 A — Блок управления электро усилителем рулевого управления |
| SB2 | 7.5 A — Главное реле (бензин), реле питания клеммы 30 (дизель), блок управления двигателем, блок управления ABS |
| SB3 | 20 A — Реле питания компонентов двигателя (2.0 л бензин) |
| SB3 | 7.5 A — Реле запорных газовых клапанов (двигатель на природном газе) |
| SB4 | 15 A — Передняя левая фара |
| SB5 | 15 A — Передняя правая фара |
| SB6 | — |
| SB7 | 30 A — Дополнительный гидравлический насос 1 масла коробки передач |
| SB8 | 40 A — Усилитель тормозов |
| SB9 | 15 A — Реле звукового сигнала |
| SB10 | 30 A — Блок управления мотором стеклоочистителя |
| SB11 | — |
| SB12 | 15 / 30 A — Мехатроник коробки передач с двойным сцеплением, блок управления автоматической коробкой передач |
| SB13 | 25 A — Блок управления ABS |
| SB14 | 20 A — Блок управления дополнительным отопителем |
| SB15 | 40 A — Блок управления ABS |
| SB16 | — |
| SB17 | 40 A — Нагревательный элемент дополнительного воздушного отопителя (дизель) |
| SB18 | 40 A — Нагревательный элемент дополнительного воздушного отопителя (дизель) |
| SB19 | — |
| SB20 | 15 A — Блок управления блокировкой дифференциала |
| SB21 | 7.5 A — Блок управления двигателем |
| SB22 | 30 A — Стартер |
| SB23 | 15 A — Блок управления двигателем |
| SB24 | 7.5 / 10 A — Вентилятор радиатора, датчик уровня и температуры масла, клапан адсорбера, клапаны управления распредвалами, клапан регулирования давления масла, клапан охлаждения поршней, клапан регулирования давления топлива (дизель), реле системы дозирования реагента (дизель), блок управления свечами накаливания (дизель), стартер-генератор (48 В), приводы распредвалов, датчик давления газа в баке |
| SB25 | 10 A — Газовые форсунки 1–4 (двигатель на природном газе) |
| SB26 | 10 A — Нагреватель вентиляции картера, клапан регулирования давления масла, исполнительный механизм регулирования температуры двигателя, клапан регулирования охлаждающей жидкости, клапан охлаждения поршней, насос циркуляции охлаждающей жидкости, насос охлаждения наддувочного воздуха, дополнительный насос отопителя |
| SB27 | 10 / 15 A — Датчик сажевого фильтра, лямбда-зонд до и после катализатора, блоки управления датчиками NOx |
| SB28 | 20 A — Катушки зажигания 1–4 с выходным каскадом, клапан адсорбера, клапаны управления фазами газораспределения, клапан регулирования давления масла |
| SB29 | 15 / 20 A — Блок управления топливным насосом |
| SB30 | — |
| SB31 | — |
| SB32 | — |
| Реле | |
| R1 | Главное реле |
| R2 | Реле высокой мощности нагревателя (дизель) |
| R3 | Реле звукового сигнала |
| R4 | Реле стартера 1 |
| R5 | Реле стартера 2 |
| R6 | Реле запорных газовых клапанов (двигатель на природном газе), реле питания компонентов двигателя |
| R7 | Блок управления свечами накаливания |
| R8 | Реле низкой мощности нагревателя |
Рядом так же может устанавливаться блок предохранителей высокой мощности в виде плавких вставок.

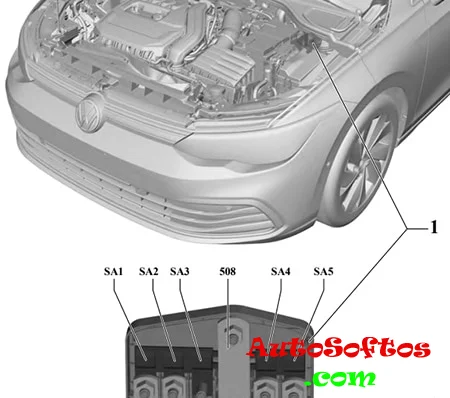

Схема
Расшифровка
- SA1 — Блок предохранителей 150 А (моторный отсек)
- SA2 — Вентилятор радиатора 50 А
- SA3 –
- 508 — Аккумулятор
- SA4 — Блок предохранителей 125 А (пассажирский отсек)
- SA5 — Блок предохранителей 125 А (пассажирский отсек)
