Здесь вы найдёте информацию о расположении всех электронных блоков управления, а так же описание назначения предохранителей и реле в фольксваген поло хэтчбек 5 го поколения. Отдельно отметим предохранитель отвечающий за прикуриватель.

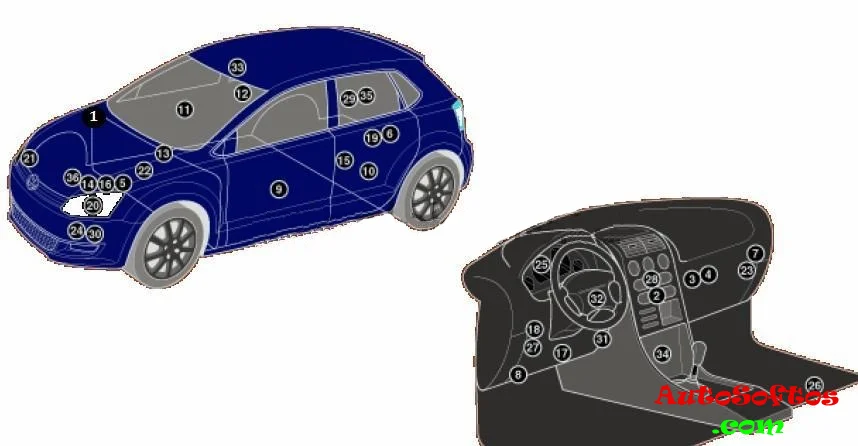

Общее расположение блоков
Схема
Описание
| 1. | Электронный блок управления ABS |
| 2. | Электронным блок управления кондиционером |
| 3. | Блок управления электродвигателем вентилятора кондиционера /отопителя |
| 4. | Резистор электродвигателя вентилятора отопителя /кондиционера |
| 5. | Аккумуляторная батарея |
| 6. | Аккумуляторная батарея- некоторые модели |
| 7. | Шина данных CAN, блок управления шлюзом |
| 8. | Диагностический разъем (DLC) |
| 9. | Блок управления электрооборудованием двери водителя |
| 10. | Блок управления электрооборудованием левой задней двери |
| 11. | Блок управления электрооборудованием двери пассажира |
| 12. | Блок управления электрооборудованием правой задней двери |
| 13. | Электронным блок управления двигателем |
| 14. | Блок управления электродвигателем вентилятора системы охлаждения |
| 15. | Блок управления топливным насосом |
| 16. | Блок предохранителей /реле, моторный отсек |
| 17. | Блок предохранителей /реле, приборная панель 1 |
| 18. | Блок предохранителей /реле, приборная панель 2 |
| 19. | Блок предохранителей /реле, багажное отделение — некоторые модели |
| 20. | Блок управления ксеноновыми фарами (лев.) |
| 21. | Блок управления ксеноновыми фарами (прав.) |
| 22. | Блок управления газовым топливом |
| 23. | Блок управления корректором фар |
| 24. | Звуковой сигнал |
| 25. | Блок управления комбинацией приборов |
| 26. | Блок управления мобильным телефоном |
| 27. | Многофункциональный блок управления -функции: Противоугонная система. центральный замок. аварийная сигнализация. омыватели фар. обогреватель зеркал заднего вида. обогреватель заднего стекла. обогреватель лобового стекла. звуковой сигнал. указатели поворота. лампы освещения салона |
| 28. | Блок управления многофункциональным дисплеем |
| 29. | Блок управления системой парковки |
| 30. | Блок управления усилителем рулевого управления |
| 31. | Блок управления подогревом сиденья |
| 32. | Блок управления электрооборудованием рулевого колеса |
| 33. | Блок управления электроприводом люка |
| 34. | Электронный блок управления SRS |
| 35. | Блок управления электрооборудованием прицепа |
| 36. | Электронный блок управления КПП — на коробке переключения передач |
Блок предохранителей

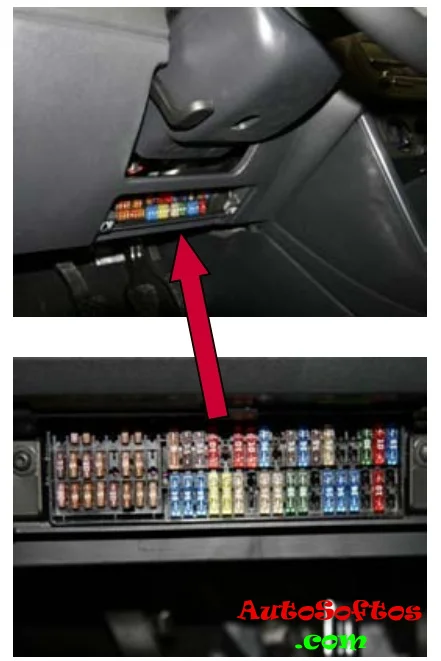

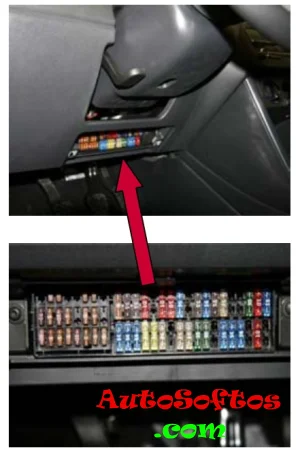

Он находится в салоне под рулевой рейкой, за защитной крышкой.

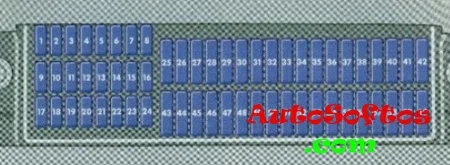

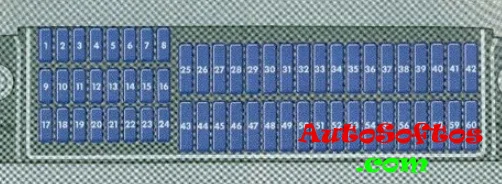

Схема
Назначение
| 1. | Не используется |
| 2. | 10А Блок подрулевых переключателей, Электродвигатель очистителя заднего стекла, Насос омывателей ветрового и заднего стёкол |
| 3. | 5/7,5А Реле топливного насоса, Блок управления двигателя, Выключатель зажигания и стартера |
| 4. | 2/7,5А Блок подрулевых переключателей, Блок управления многофункционального рулевого колеса |
| 5. | Не используется |
| 6. | 5А Блок управления комбинации приборов |
| 7. | 5/15А Регулятор корректора фар, Фонарь подсветки номерного знака, Регулятор яркости подсветки выключателей и комбинации приборов |
| 8. | 10А Форсунки |
| 9. | 5/7,5А Блок управления ABS, Клавиша отключения ASR и ESP, Блок подрулевых переключателей, Клавиша индикатора давления в шинах |
| 10. | 5/7,5А Датчик скорости движения, Блок управления бортовой сети, Магнитола |
| 11. | 5/10А Регулятор корректора фар, Блок подрулевых переключателей, Блок управления комбинации приборов |
| 12. | 5/7,5 Регулятор положения наружных зеркал, Наружные зеркала |
| 13. | 10/15А Блок управления АКП, Многофункциональный переключатель, Селектор АКП |
| 14. | 5/15А Блок управления подушек безопасности, Контрольная лампа откл. подушки безопасности ПП |
| 15. | Не используется |
| 16. |
5/10А Блок управления парковочного ассистента |
| 17. | 10А Нагревательный элемент лямбда-зонда, Электромагнитный клапан 1 адсорбера, Насос омывателей ветрового и заднего стёкол |
| 18. | 5/7,5А Блок управления комбинации приборов, Лампа правого противотуманного фонаря |
| 19. | 5/7,5А Реле габаритных огней, Головное устройство, Выключатель зажигания и стартера |
| 20. | 5/10А Блок управления комбинации приборов, Блок подрулевых переключателей, Главное реле |
| 21. | 10/15А Блок управления бортовой сети — плафоны подсветки |
| 22. | 5/10А Диагностический разъём, Блок управления климатической установки, Блок управления Climatronic, Электромагнит блокировки извлечения ключа из замка зажигания, Датчик дождя и освещённости, Реле габаритных огней, Реле обогрева наружных зеркал |
| 23. | 7,5/10А Блок управления бортовой сети, Блок управления двигателя, Блок управления АКП, Селектор АКП, Датчик дождя |
| 24. | 15А Нагревательный элемент наружных зеркал, Реле обогрева наружного зеркала |
| 25. | 5/15А Датчик высокого давления, Реле климатической установки, Блок управления климатической установки, Диагностический разъём, Электрохромное внутреннее зеркало, Блок управления Climatronic |
| 26. | 5/7,5/20А Блок управления усилителя рулевого управления, Расходомер воздуха, Реле климатической установки |
| 27. | 5/15А Выключатель фонарей заднего хода |
| 28. |
15А Лямбда-зонд, Форсунки цилиндра, Блок управления свечей накаливания |
| 29. | 10/15/20А Регулятор давления и дозирования топлива, Катушки зажигания |
| 30. | 10А Насос 2 циркуляции охлаждающей жидкости, Переключающий клапан радиатора системы рециркуляции ОГ, Электромагнитный клапан ограничения давления наддува |
| 31. | 10/15А Реле подачи топлива по напорной магистрали, Блок управления свечей накаливания, Форсунки цилиндра, Катушки зажигания |
| 32. | 30А Блок управления двигателя |
| 33. | 5/10А Выключатель педали сцепления, Выключатель стоп-сигналов, Блок управления вентилятора радиатора, Реле климатической установки |
| 34. | 7,5А Лампа правой фары дальнего света, Лампа левой фары дальнего света, Блок управления комбинации приборов |
| 35. | 10А Блок управления двигателя |
| 36. | 15/20А Подкачивающий топливный насос, Реле подачи топлива по напорной магистрали, Реле топливного насоса |
| 37. | 25A Блок управления подогревом сиденья |
| 38. | 7,5/30А Лампа левой фары дальнего света, Блок управления комбинации приборов, Блок управления АКП |
| 39. | 10/15А Лампа правой фары ближнего света |
| 40. | 30А Переключатель приточного вентилятора, Блок управления приточного вентилятора |
| 41. | 10A Электродвигатель очистителя заднего стекла |
| 42. | 15/20А Прикуриватель |
| 43. | 15/20А Блок управления бортовой сети, Лампы поворотов, Стоп сигналов |
| 44. | 5/10А Сирена сигнализации, Датчик охранной сигнализации |
| 45. | 15/30А Головное устройство, Блок управления мультимедийной системы |
| 46. | 20/30А Звуковой сигнал, Омыватели фар |
| 47. | 20/30А Электродвигатель стеклоочистителя |
| 48. | 25/30А Центральный замок, Электродвигатель запирания лючка горловины топливного бака |
| 49. | 5/15А Лампы заднего хода |
| 50. | 25/30А Блок управления двери водителя, Выключатель переднего левого стеклоподъёмника |
| 51. | 25/30А Блок управления двери переднего пассажира, Выключатель стеклоподъёмника на двери переднего пассажира |
| 52. | 30А Блок управления задними дверьми и стеклоподъемниками |
| 53. | 30А Нагревательный элемент заднего стекла |
| 54. | 15/20А Противотуманные фары |
| 55. | 15А Катушки зажигания |
| 56. | 15A Лампы системы освещения в дневное время |
| 57. | 5/7,5А Лампа переднего левого габаритного огня, Задний фонарь, левый |
| 58. | 5/7,5А Лампа переднего правого габаритного огня, Задний фонарь, правый, Вакуумный насос усилителя тормозов |
| 59. | 10/15А Лампа левой фары ближнего света |
| 60. | 15А ДХО, Аудиосистема |
За прикуриватель отвечает предохранитель номер 42 на 15 либо 20А.

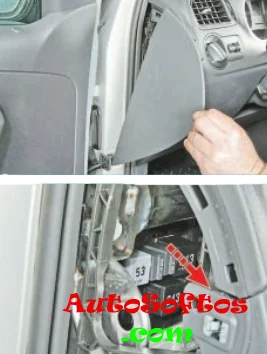

Блок реле
Данный блок расположен под панелью приборов, со стороны водителя.
Схема
Обозначение
| 1. | Не используется | |
| 2. | Не используется | |
| 3. | Не используется | |
| 4. |
Реле ближнего света (слева, с августа 2010 года) Реле топливного насоса (слева, с ноября 2010 года) Реле подачи топлива по напорной магистрали (справа) Не используется (с августа 2012 года) |
|
| 5. |
Реле электропитания кл. 30 (с дизельным двигателем) Главное реле (с бензиновым двигателем) |
|
| 6. |
Реле габаритных огней (справа) Реле ближнего света (слева, с ноября 2010 года) Реле блокировки стартера (с мая 2015 года) |
|
| 7. |
Реле топливного насоса (с августа 2010 года) Реле климатической установки (с ноября 2010 года) Не используется (с августа 2011 года) Реле обогрева наружных зеркал (с мая 2015 года) |
|
| 8. |
Реле блокировки стартера Реле габаритных огней (слева, с августа 2012 года) Реле ближнего света (справа, с августа 2012 года) |
|
| 9. |
Реле климатической установки (до ноября 2010, до августа 2012 года) Не используется (с ноября 2010 до августа 2011 года) |
|
| 10. | Реле разгрузки контакта X | |
| 11. | Не используется | |
| 12. | Не используется | |
| 13. | Реле топливного насоса (слева, с августа 2012 года) | |
| 14. | Не используется | |
| 15. | Реле климатической установки (с августа 2012 года) | |

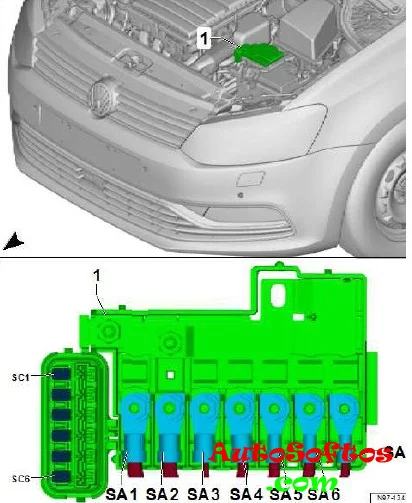

Блок под капотом
Находится в крышке на аккумуляторной батарее.
Расшифровка
| SA1. | 150А Генератор |
| SA2. | Не используется |
| SA3. | 110А Выключатель зажигания и стартера, Переключатель освещения, Блок подрулевых переключателей, Реле разгрузки контакта, Реле топливного насоса, Реле ближнего света, Предохранитель 20 в блоке предохранителей, Реле габаритных огней, Реле питания кл. 30, Предохранитель 3. |
| SA4. | 50А Блок управления усилителя рулевого управления |
| SA5. | 40А Блок управления AB |
| SA6. | 40А Блок управления вентилятора радиатора, Вентилятор радиатора |
| SA7. | 50А Блок управления свечей накаливания |
| SC1. | 25А Блок управления ABS |
| SC2. | 30А Блок управления вентилятора радиатора, Вентилятор радиатора, Термовыключатель вентилятора радиатора |
| SC3. | Не используется |
| SC4. | 10А Блок управления ABS |
| SC5. | 5/10А Блок управления бортовой сети |
| SC6. | 25А Блок управления АКП |
