BMW Z4 E89 расположения блока с предохранителями и реле

  • Разместил: klays067;
  • Прочитано: 775;
  • Дата: 17-02-2022, 00:23;
  • Сообщить о ошибке


Блок с предохранителями в салоне z4



Что бы добраться к нему, надо спустится под бардачок и окрутить три винта (цифра 1) и отсоединить подсветку для ног переднего пассажира (цифра 2).
BMW Z4 E89 расположения блока с предохранителями и реле


В появившемся пространстве, с права вверху, надо окрутить крепление блока предохранителей (выполненное в виде винта), после этого сам блок опустится вниз.



Полное фото блока с предохранителями bmw e89

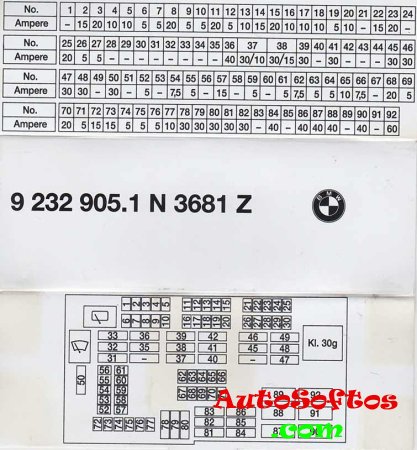

Общая схема и номинал





Как видно из схемы, тут располагаются реле контакта 30G и реле стеклоочистителя.

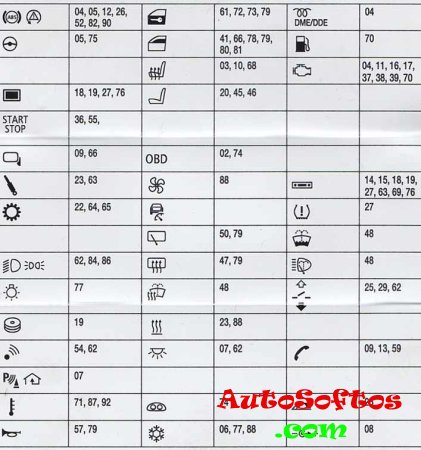

Таблица с описанием предохранителей





За работу прикуривателя отвечает предохранитель номер 8.



Таблица довольно проста. Например за регулировку рулевого колеса отвечают — 5 и 75, за сигнал 57 и 79 и так далее..

Отдельно отметим расположение реле привода жесткой крыши. Их 2 шт. Находятся около аккумуляторной батареи. Кстати в самой крышке так же есть группа плавких предохранителей высокой мощности.
