Bmw x5 e70 предохранители и реле

  • Разместил: klays067;
  • Прочитано: 330;
  • Дата: 16-07-2021, 16:43;
  • Сообщить о ошибке


Второе поколение кроссовера BMW X5 E70 выпускалось в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году. За этот период е70 получил одни рестайлинг. Мы представим информацию о боках реле и предохранителях бмв х5 е70 с описанием схем на русском языке, а так же подскажем какие из них отвечают за прикуриватель.

Блок с предохранителями и реле в салоне bmw e70

Он располагается с правой стороны, в ногах у переднего пассажира. Для доступа опускаемся под бардачок и откручиваем три винта.





Убираем освободившуюся крышку. Поднимаем голову и в появившемся пространстве сверху находим с правой стороны зеленый винт.



Открутив его — блок с предохранителями упадет на пол (спустится).



Выглядеть он будет примерно так.

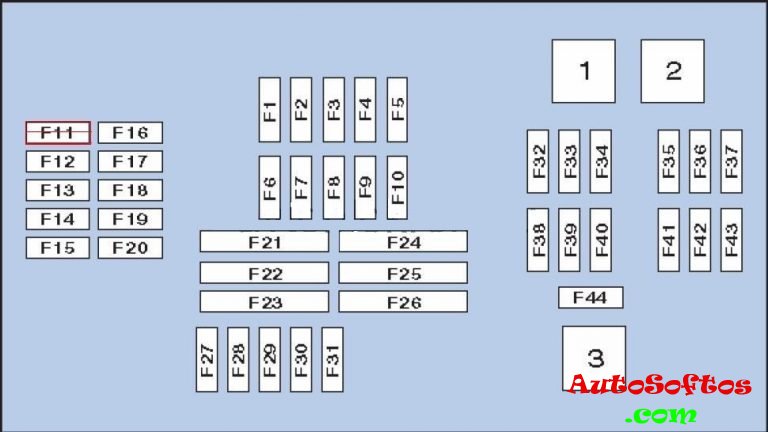

Общая схема блока с предохранителями и реле





Таблица с описанием



1 Реле компрессора активной подвески
2 Реле очистителя заднего стекла
3 Реле электродвигателя очистителя лобового стекла
F1 (20А)
F2 (10А) Привод замка вещевого ящика
F3 (7,5А)
F4 (10А) Электронный блок управления двигателем
F5 (10А)
F6 (10А)
F7 (5А)
F8 (7,5А)
F9 (15А) Звуковые сигналы
F10 (5А)
F11 (20А)
F12 (10А) Блок управления электрооборудованием рулевой колонки
F13 (15А) Электронный блок управления КПП
F14 (10А)
F15 (10А) Селектор КПП
F16 (7,5А) Выключатель стекло подъемника
F17 (7,5А)
F18 (7,5А)
F19 (5А)
F20 —
F21 (30А) Обогреватель заднего стекла
F22 —
F23 (40А)
F24 (40А) Усилитель рулевого управления
F25 (30А) —
F26 (30А) Насос омывателя фар
F27 (15А) Центральный замок
F28 (15А) Центральный замок
F29 (40А) Электропривод задних стекло подъёмников
F30 (30А) Центральный замок
F31 (40А) Электропривод задних стекло подъёмников
F32 (40А) Компрессор системы активной подвески
F33 (30А)
F34 (30А)
F35 (30А) Управление двигателем
F36 (30А) Управление двигателем
F37 (30А) Электродвигатель очистителя заднего стекла
F38 (30А)
F39 (40А)
F40 (30А) Электронный блок управления ABS
F41 (7,5А)
F42 (30А) Управление двигателем
F43 (30А) Управление двигателем
F44 (30А) Электродвигатель очистителя лобового стекла

Блоки с предохранителями в багажнике бмв е70
Основной блок с предохранителями в монтажном отделении



Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.



Схема





Расшифровка



1 Реле отключения цепи (Реле контакта 30G)
F91 (30А/40А)
F92 (25А) блок управления раздаточной коробкой
F93 (40А)
F94 (30А) блок управления стояночным тормозом
F95 (30А/40А)
F96 (40А)
F97 (20А) Прикуриватель
F98 (15А/20А)
F99 (40А) блок управления приводом открывания /закрывания задней двери
F100 (20А)
F101 (30А)
F102 (30А)
F103 (30А) Усилитель выходного сигнала аудиосистемы
F104 —
F105 (30А)
F106 (7,5 А)
F107 (10А)
F108 (5А)
F109 (10А) Приемник навигационной системы
F110 (7,5 А)
F111 (20А) Предохранитель прикуривателя (передний)
F112 (5А)
F113 (20А) Предохранитель прикуривателя (центральный подлокотник)
F114 (5А)
F115 —
F116 (20А) Разъем электрооборудования прицепа
F117 (20А)
F118 (20А) —
F119 (5А) Мультимедийный блок управления
F120 (5А) блок управления активной подвеской
F121 (5А) Блок управления приводом открывания /закрывания задней двери
F122 —
F123 —
F124 (5А) Блок предохранителей/реле приборной панели
F125 (5А) Блок управления раздаточной коробкой
F126 (5А)
F127 —
F128 —
F129 (5А)
F130 —
F131 (5А)
F132 (7,5 А)
F133 —
F134 (5А) Блок управления электрооборудованием рулевой колонки
F135 (20А) Блок управления приводом открывания /закрывания задней двери
F136 (5А)
F137 (5А) Система навигации
F138 —
F139 (20А)
F140 (20А) Блок управления подогревателем левого переднего сиденья
F141 (20А) Блок управления подогревателем правого переднего сиденья
F142 (20А) Мультимедийный блок управления
F143 (25А) Блок управления электрооборудованием прицепа
F144 (5А) Блок управления электрооборудованием прицепа
F145 (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый)
F146 (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый)
F147 (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый)
F148 (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый)
F149 (5А) Многофункциональный переключатель на сиденье (передний левый)
F150 (5А) Многофункциональный переключатель на сиденье (передний правый)

Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.

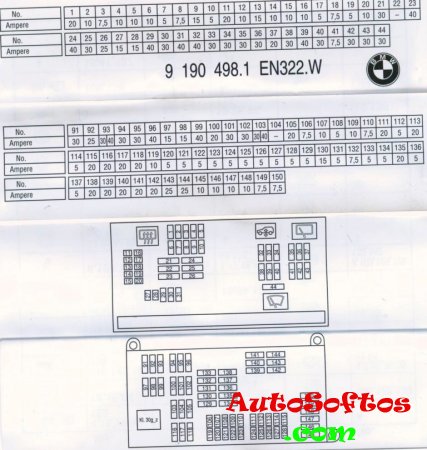

Актуальная информация о расположении предохранителей и реле для вашего автомобиля должна находится рядом с данным блоком в виде брошюры.

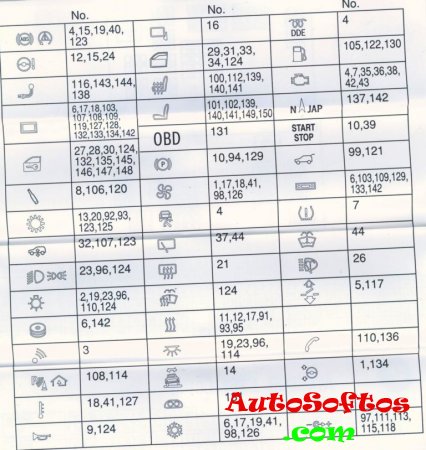

Обозначение





За прикуриватель отвечают несколько предохранителей: 97, 111, 113, 115, 118.



Предохранители на крышке аккумулятора

В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.





Схема



Bmw x5 e70 предохранители и реле


Назначение



F171 (100А)
F172 (100А)
F173 (250А) Блок предохранителей/реле приборной панели
F174 —
F175 —
F176 (80А) Реле блока управления высотой подъем клапана
F177 —

Блоки с предохранителями и реле под капотом х5 е70


С правой стороны около дворников находится блок в реле и предохранителями, закрытый пластиковой крышкой.

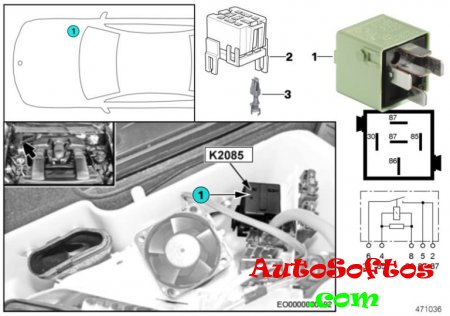

блок под капотом е70 х5
Реле SCR K2085 бмв х5 е70
Количество предохранителей зависит от комплектации и года выпуска вашего bmw.

Общая схема





Описание


1 Электронный блок управления двигателем
2 Реле системы управления высотой подъема клапана
F1 (40А) Реле системы управления высотой подъема клапана

За омыватель фар отвечает предохранитель номер 26 блок в салоне.
