Предохранители ЗАЗ Шанс / Сенс и реле с описанием назначения и схемами блоков

  • Разместил: klays067;
  • Прочитано: 328;
  • Дата: 28-11-2023, 00:46;
  • Сообщить о ошибке


Здесь мы покажем описание предохранителей и реле ЗАЗ Шанс (Сенс) со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Предохранители и реле в салоне
Блок с предохранителями



Он находится на левой стойке, около двери.

Предохранители ЗАЗ Шанс / Сенс и реле с описанием назначения и схемами блоков


На обратной стороне защитной крышки представлено точное описание предохранителей для вашего автомобиля.

Схема





Расшифровка



F1 (10А) – Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре, электродвигатель привода антенны.

F2 (10А) – Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей.

F3 (15А) – Аварийная сигнализация.

F4 (15А) – Центральный замок.

F5 (10А) – Цепи питания блока управления двигателем от аккумуляторной батареи.

F6 (10А) – Цепь питания аудиосистемы от аккумуляторной батареи.

F7 (15А) – Лампы сигналов торможения/ габаритного света в задних фонарях (сигналы торможения).

D8 (диод) – Выключатель сигнализатора открытой двери (дверь водителя).

F9 (10А) – Цепь питания аудиосистемы от выключателя зажигания.

F10 (15А) – Прикуриватель.

F11 (10А) – Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа
освещения вещевого ящика.

F12 (10А) – Лампа света заднего хода в правом заднем фонаре.

F13 (15А) – Подушка безопасности.

F14 (15А) – Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз.

F15 (15А) – Катушка зажигания.

F16 (15А) – Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.

F17 (15А) – Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания.

F18 (20А) – Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла.

F19 (10А) – Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения.

F20 (20А) – Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости).


За прикуриватель отвечает предохранитель номер 10.



Блок с реле



В салоне находится блок реле, состоящий из четырех элементов. Располагается он за крышкой регулятора света фар.

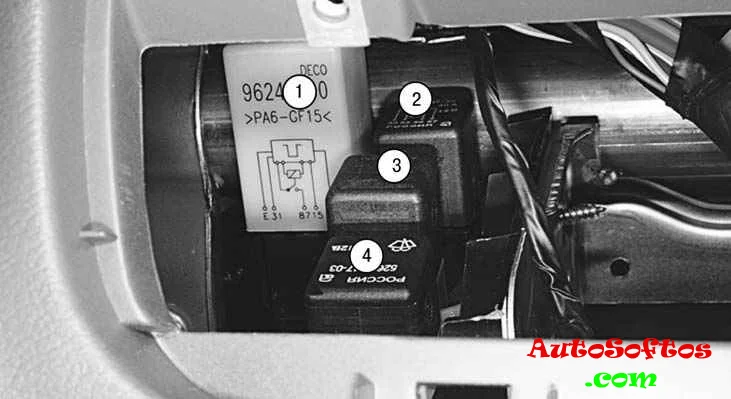

Схема





Обозначение



1. Противотуманный фонарь;
2. Реле 4 скорости вентилятора отопителя;
3. Реле прерывистого режима работы очистителя ветрового стекла;
4. Аварийная сигнализация.


Реле и предохранители под капотом



Основной блок находится около аккумуляторной батареи и закрыт защитной крышкой, которая держится на двух боковых защелках.

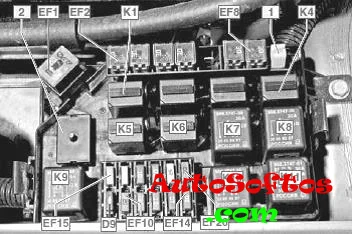

Схема блока





Описание

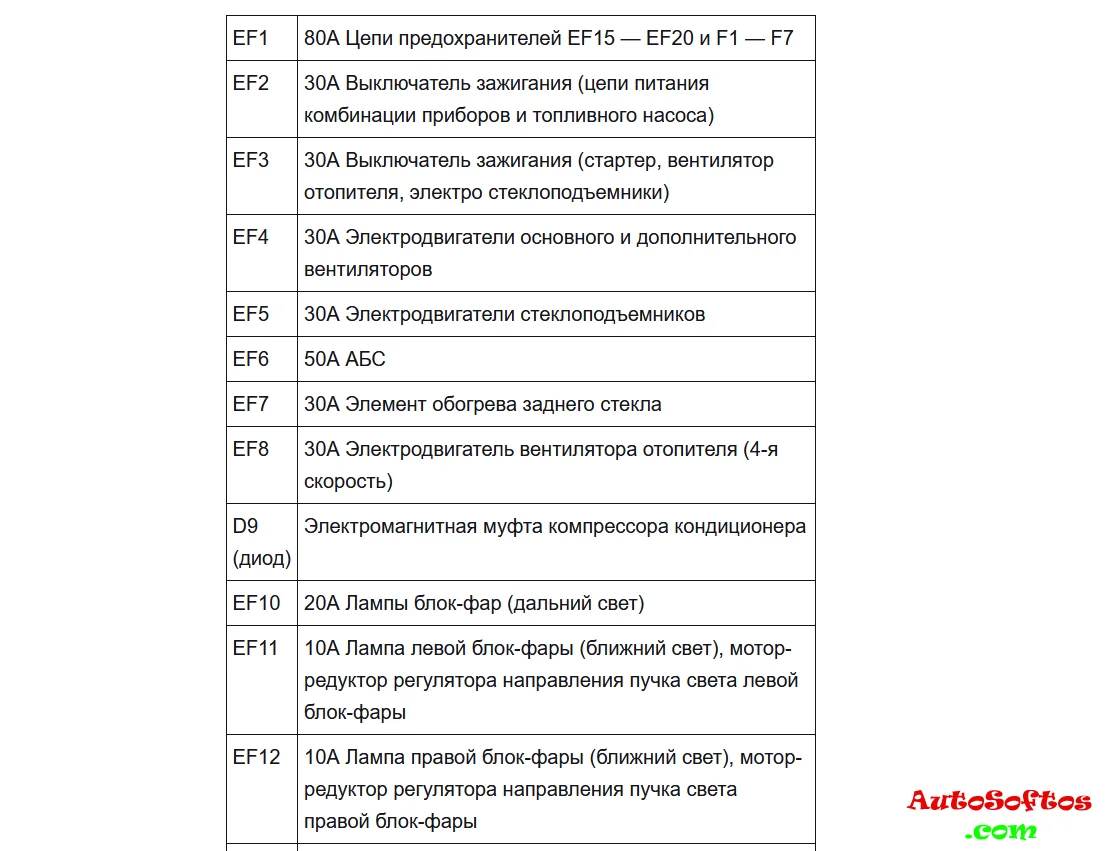

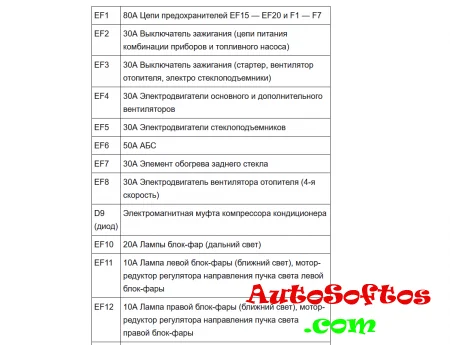

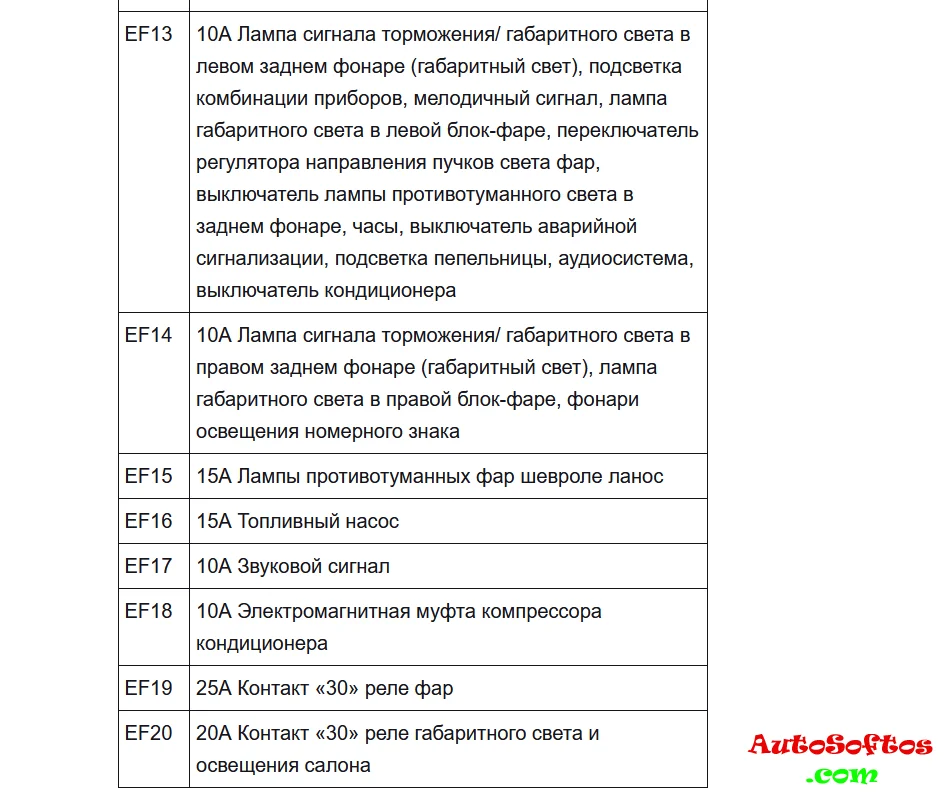

Предохранители

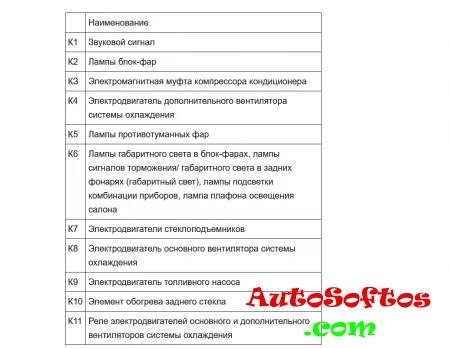

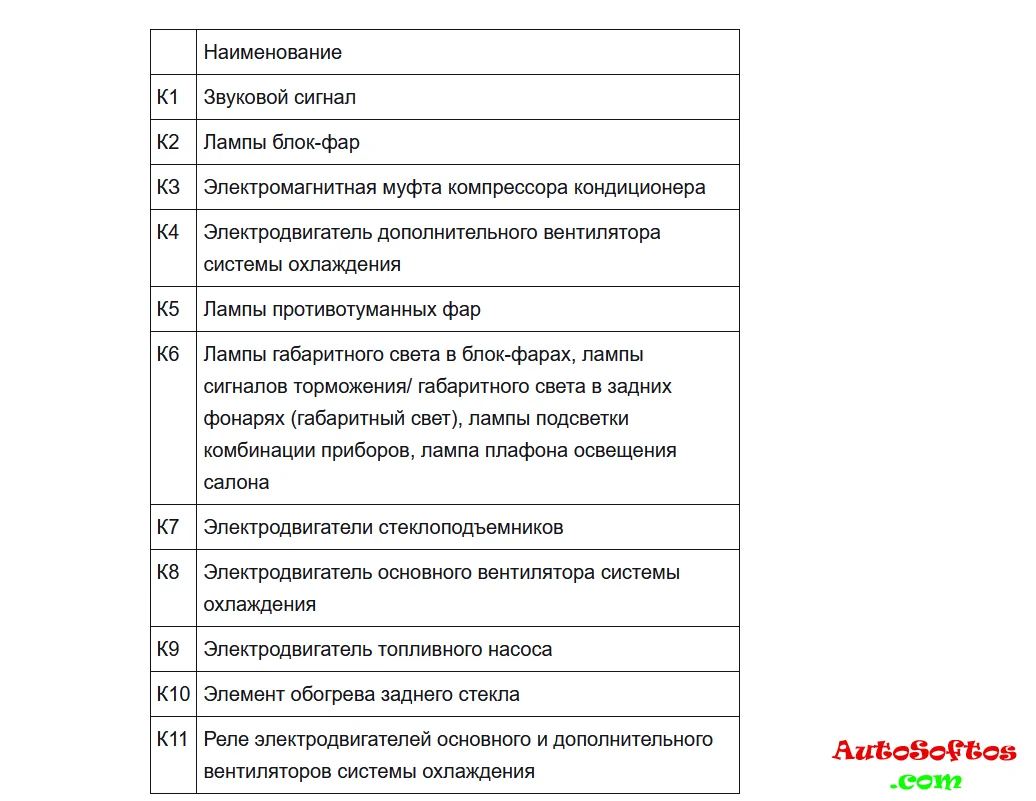

Реле

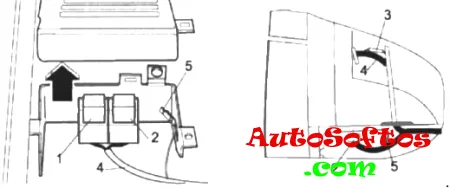

Дополнительные реле и предохранитель автомобиля с двигателем ЕВРО-3



Схема





Назначение



1. реле позисторного подогрева
2. реле питания ЭСУД
3. резистор контроля заряда аккумуляторной батареи (установлен в салоне, под панелью приборов)
4. жгут проводов системы распределенного впрыска топлива
5. предохранитель позисторного подогрева.
