Бмв е30 расположения предохранителей и реле

  • Разместил: klays067;
  • Прочитано: 2 144;
  • Дата: 19-02-2022, 00:49;
  • Сообщить о ошибке


Предохранители и реле BMW e30



Блок предохранителей (распределительная коробка) с запасными предохранителями, реле и пластмассовым пинцетом находится в моторном отсеке слева, около лобового стекла.

Бмв е30 расположения предохранителей и реле


Снимите крышку блока предохранителей и используйте пластиковый пинцет, чтобы вытащить предохранитель, который не работает. Перегоревший предохранитель может выделятся расплавленной полосой внутри прозрачной пластиковой крышки и должен быть заменён.

Никогда не пытайтесь ремонтировать перегоревшие предохранители. Если предохранитель срабатывает неоднократно, значит неисправность в проводке либо электроприборах.

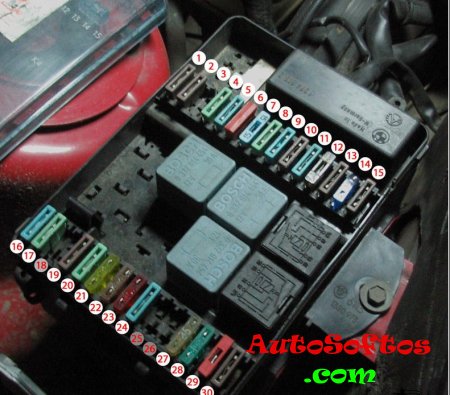

Общая схема блока предохранителей




Описание предохранителей



1. 7,5 Левая фара дальнего света
2. 7,5 Правая фара дальнего света
3. 15 Электродвигатель дополнительного вентилятора системы охлаждения двигателя (на малой частоте вращения)
4. 15 Указатели поворота
5. 25(30) Электродвигатели стеклоочистителя, омывателя и фароочистителей
6. 7,53 Лампы стоп-сигнала. Программируемый регулятор скорости движения (круиз-контроль)
7. 15 Звуковые сигналы
8. 25(30)2 Элемент обогрева заднего стекла
9. 7,5(15) Электрооборудование карбюраторных двигателей. или Лампы света заднего хода. (Электрооборудование карбюраторных двигателей. Лампы света заднего хода. Указатель включенной передачи автоматической КПП)
10. 7,5 Контрольные приборы. Бортовой компьютер или Контрольные приборы. Бортовой компьютер. Лампы света заднего хода
11. 15 Электрический топливный насос. Электродвигатель топливо закачивающего насоса
12. 15 Радиоприемник. Бортовая система контроля. Контрольные приборы
13. 7,5 Левая фара ближнего света
14. 7,5 Правая фара ближнего света
15. 7,5 Задние фонари (лампы противотуманного света)
16. 15 Элемент обогрева сиденья водителя
17. 25(30)2 Электропривод люка в крыше
18. 30 Электродвигатель дополнительного вентилятора системы охлаждения двигателя (на рабочей частоте вращения)
19. 15(30)2 Электродвигатель и элемент обогрева наружного зеркала заднего вида
20. 30 Электродвигатель вентилятора отопителя. Система кондиционирования воздуха
21. 7,5 Плафоны освещения салона. Лампа освещения вещевого ящика. Переносная лампа. Часы. Радиоприемник (устройство запоминания станций). Бортовой компьютер
22. 7,5 Лампы габаритного света в левой фаре, левом заднем фонаре
23. 7,5 Лампы габаритного света в правой фаре, правом заднем фонаре. Лампы освещения приборов. Фонари освещения номерного знака
24. 15 Указатели поворота в режиме аварийной сигнализации
25. Резервный
26. Резервный
27. 25-30 Система блокировки замков. Элементы обогрева замков дверей. Противоугонная система Система блокировки замков дверей. Элементы обогрева замков дверей. Противоугонная система. Зуммер бортового компьютера
28. 25(30)2 Прикуриватель. Электропривод антенны. Электродвигатель дополнительного отопителя
29. 7,5 Левая противотуманная фара
30. 7,5 Правая противотуманная фара

Описание реле



Реле нормальной скорости / резервное;
Звуковой сигнал;
Реле дальнего света;
Реле ближнего света;
Неиспользуемое;
Реле высокой скорости / резервное;
Резервное;
Реле противотуманных фонарей;
Резервное;
Стеклоочиститель.
