Предохранители и реле в Kia Quoris с описанием и схемами блоков

  • Разместил: klays067;
  • Прочитано: 29;
  • Дата: 29-03-2024, 01:25;
  • Сообщить о ошибке


Здесь вы найдёте описание предохранителей и реле Киа Кворис с фотографиями и схемами блоков в которых они находятся. Выделим предохранитель отвечающий за прикуриватель.

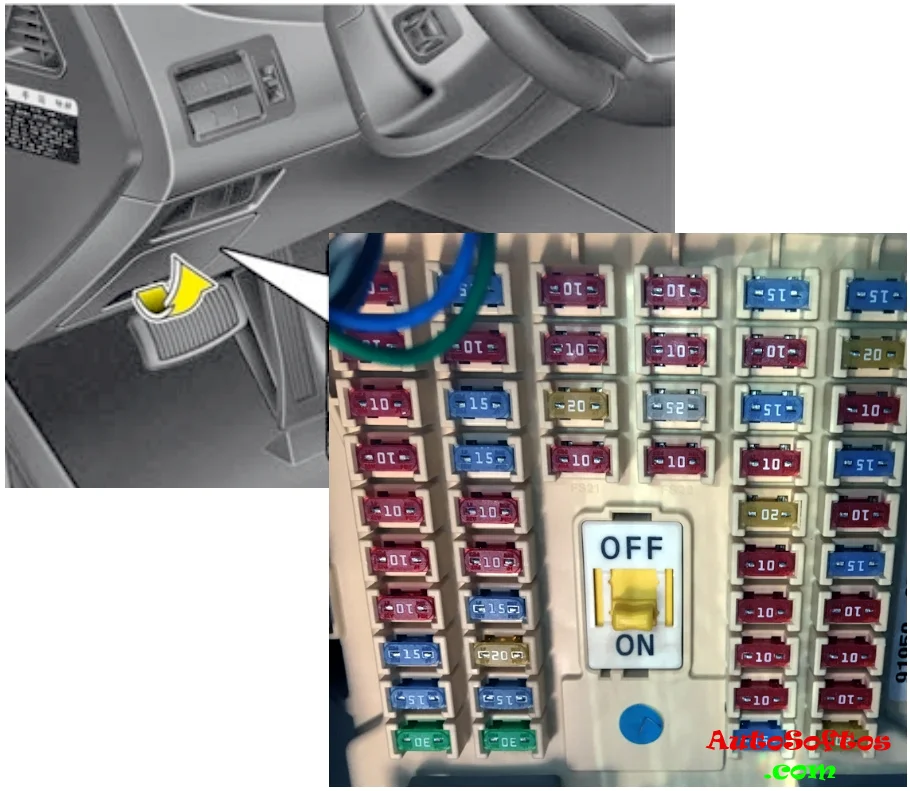

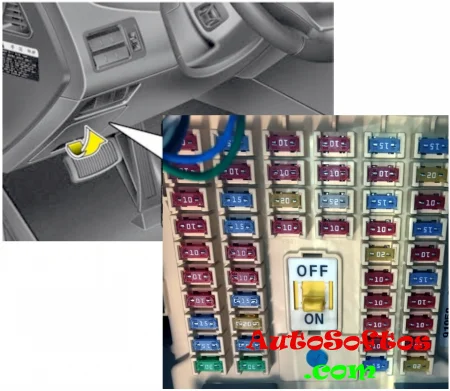

Блок в салоне


Он находится под панелью приборов со стороны водителя, за защитной крышкой.

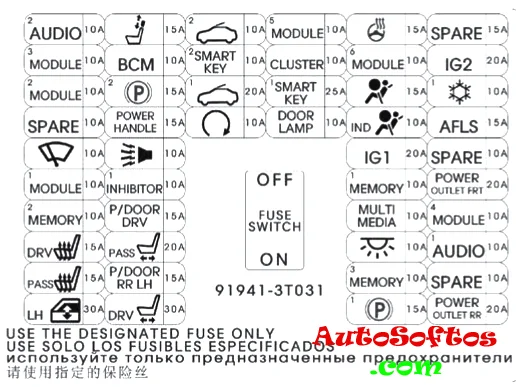

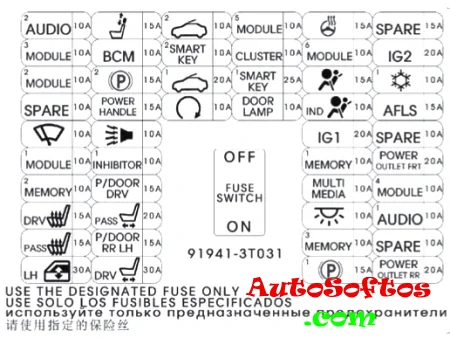

Схема

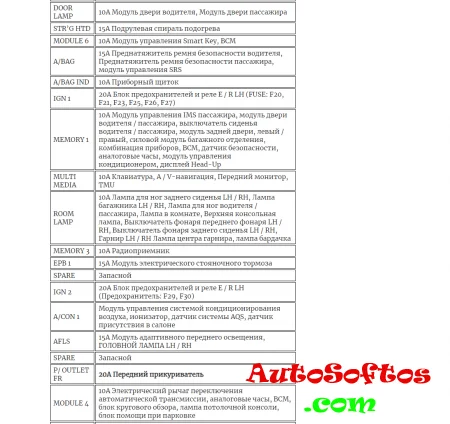

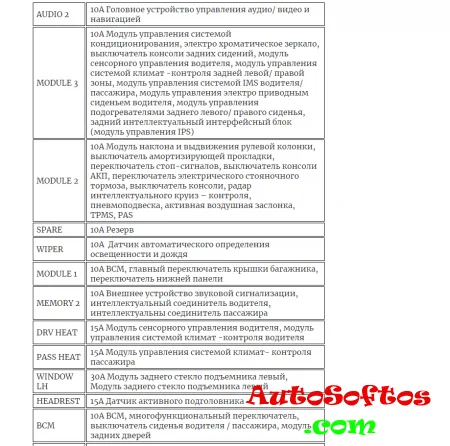

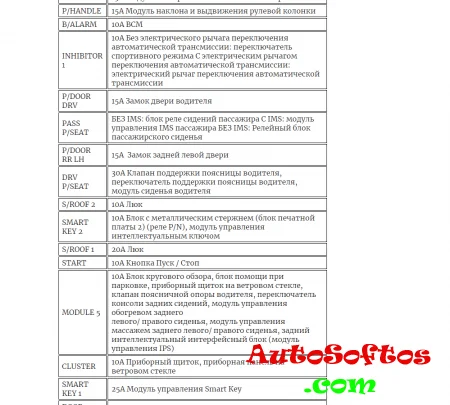

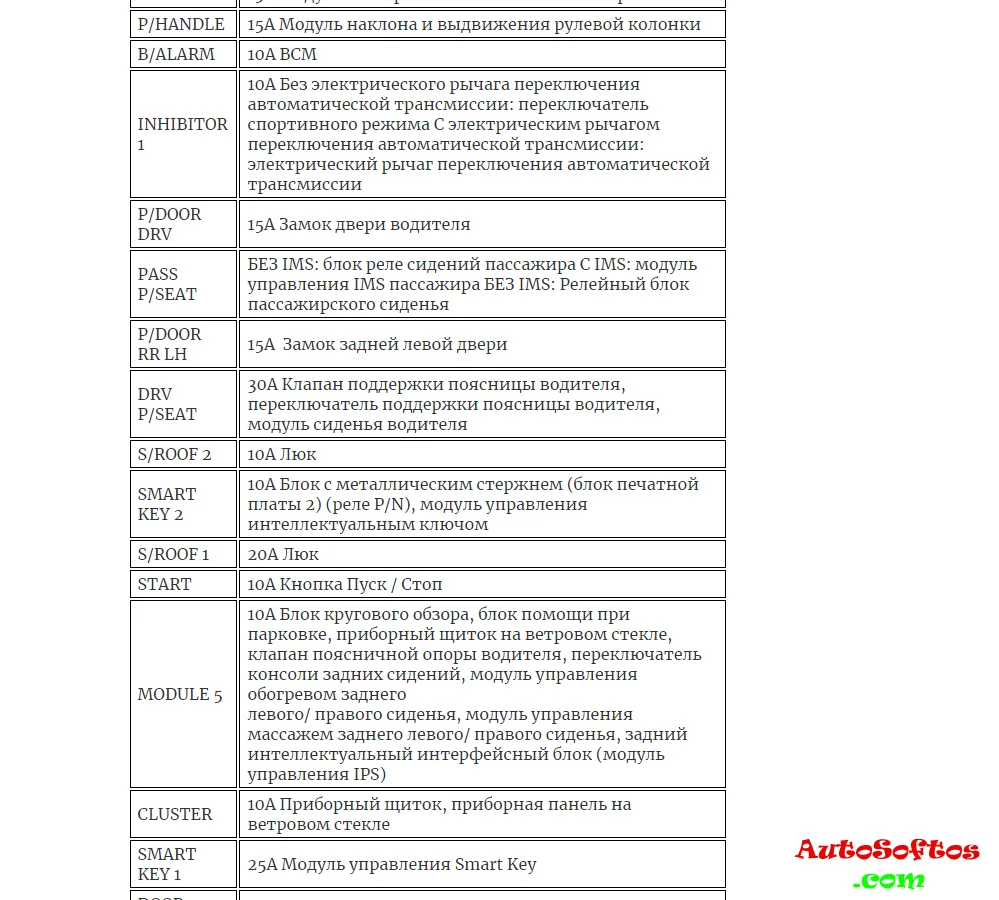

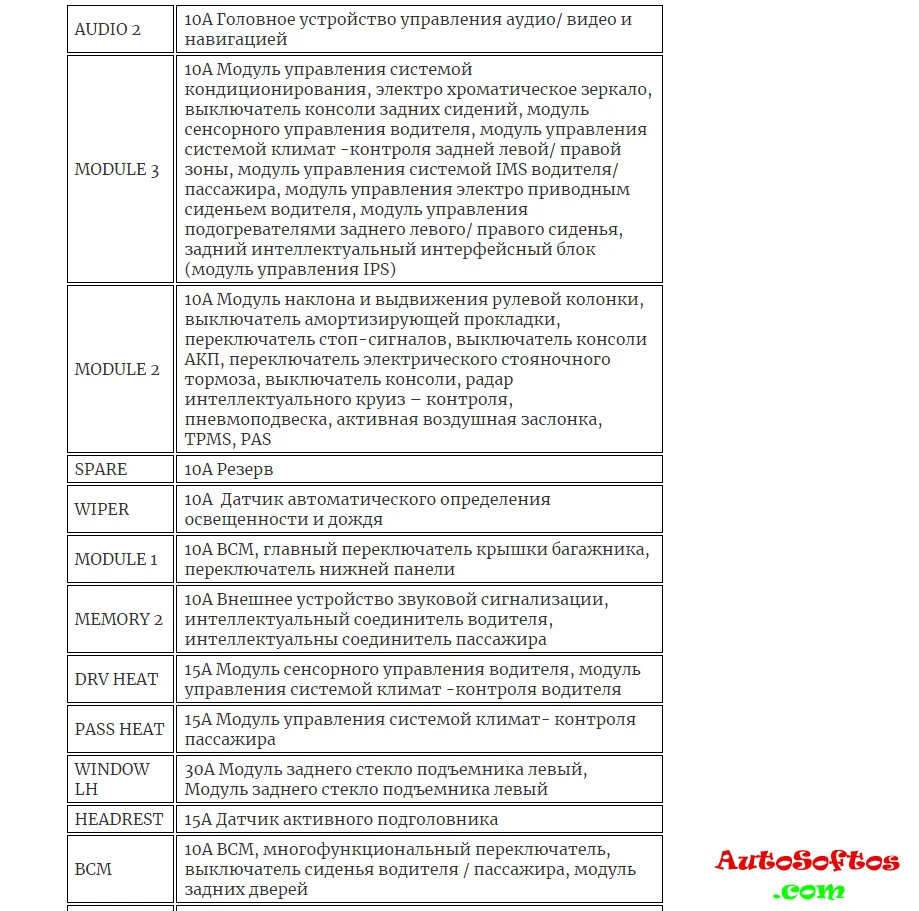

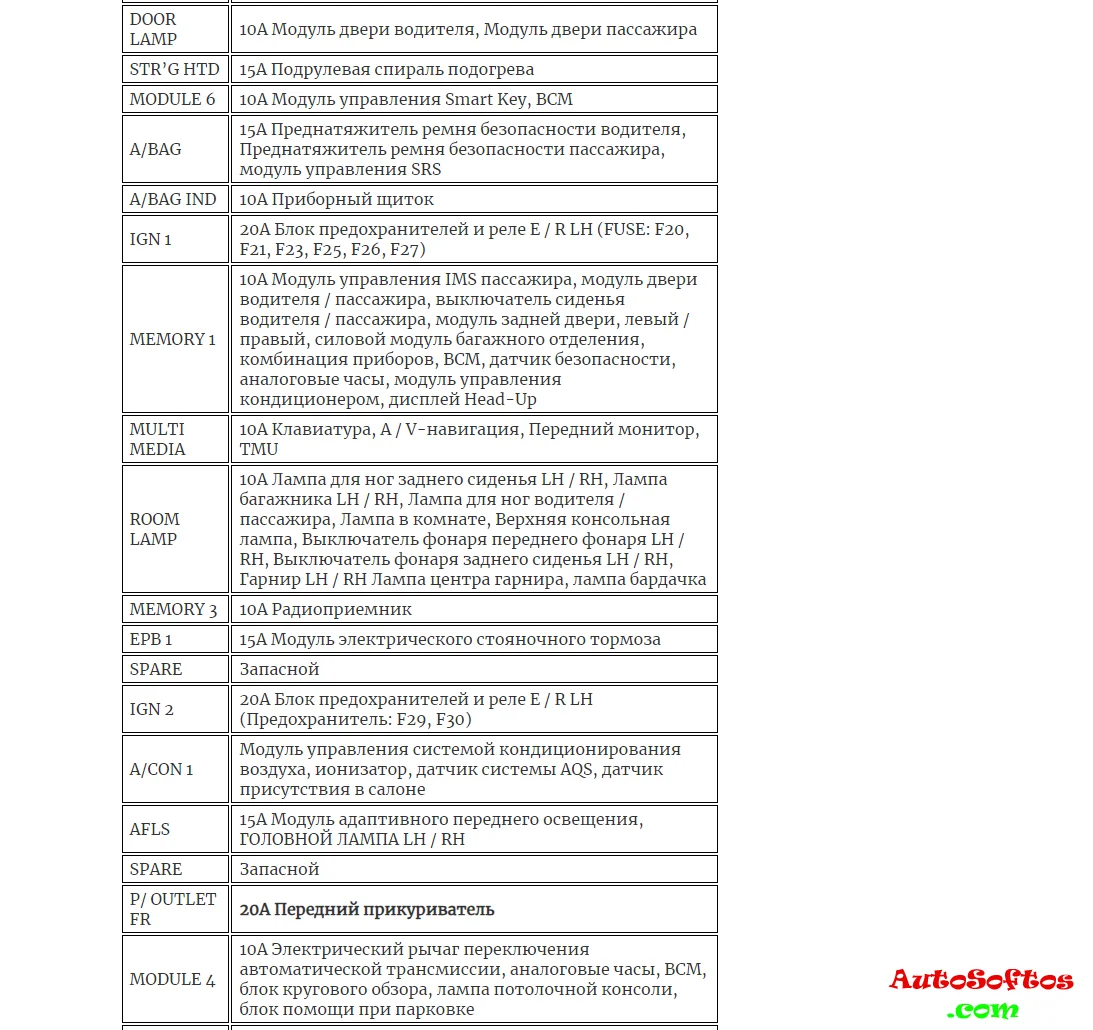

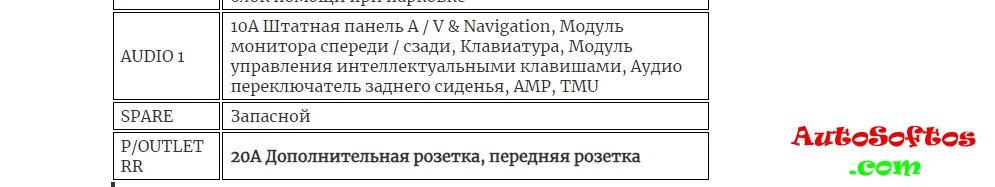

Описание







За прикуриватель и дополнительные розетки отвечают предохранители обозначенные как P/OUTLET на 20А.



Блоки под капотом

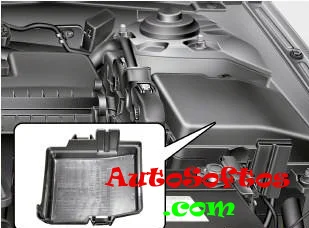

Блок со стороны переднего пассажира
Предохранители и реле в Kia Quoris с описанием и схемами блоков

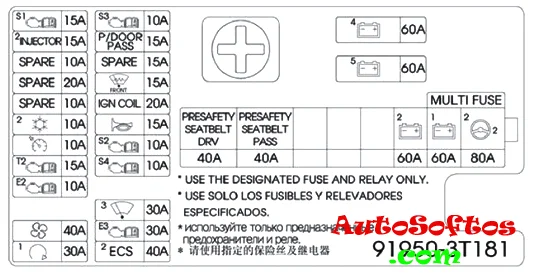

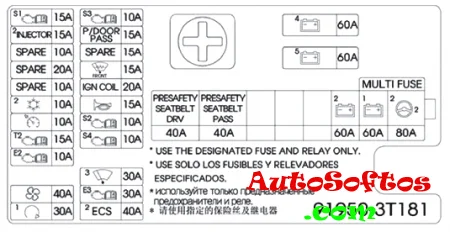

Схема

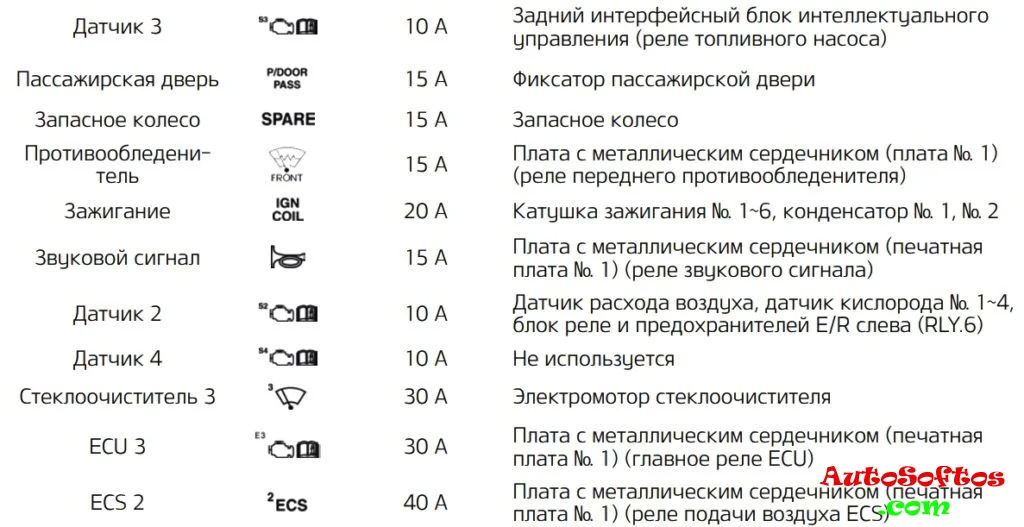

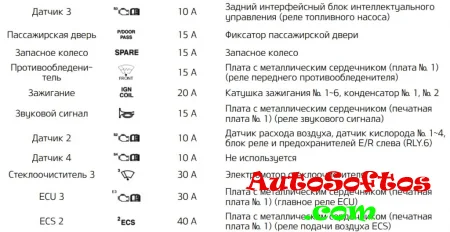

Обозначение

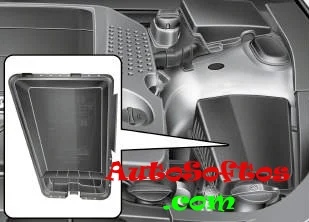

Блок со стороны водителя

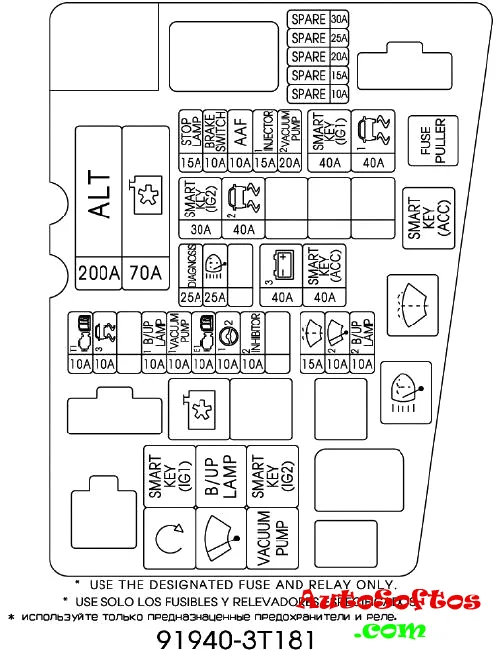

Схема

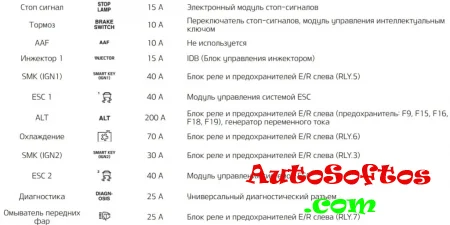

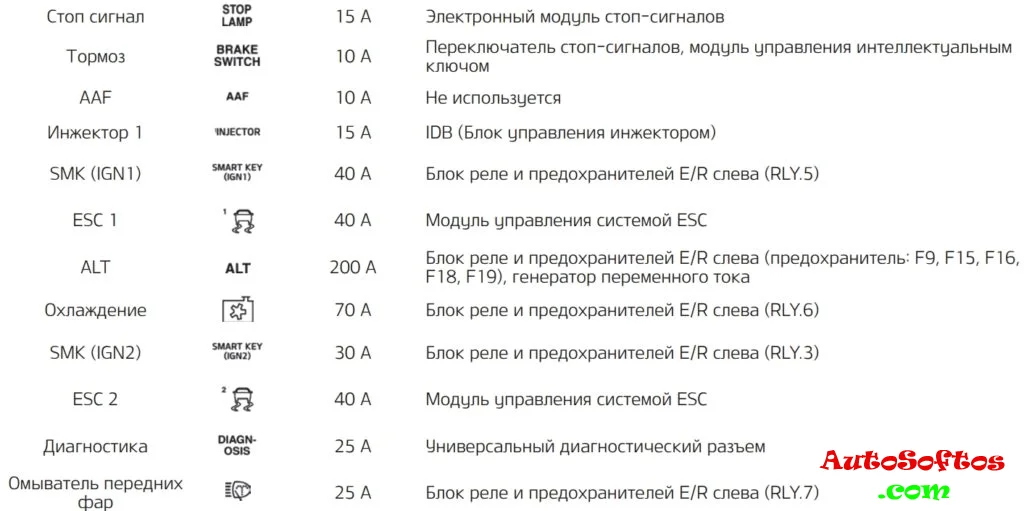

Назначение

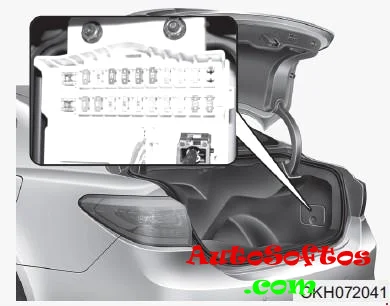

Блок в багажном отсеке

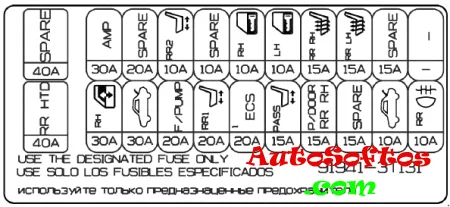

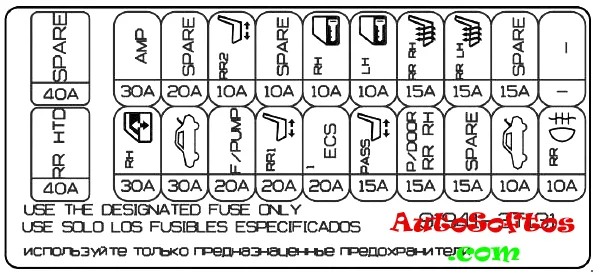

Схема

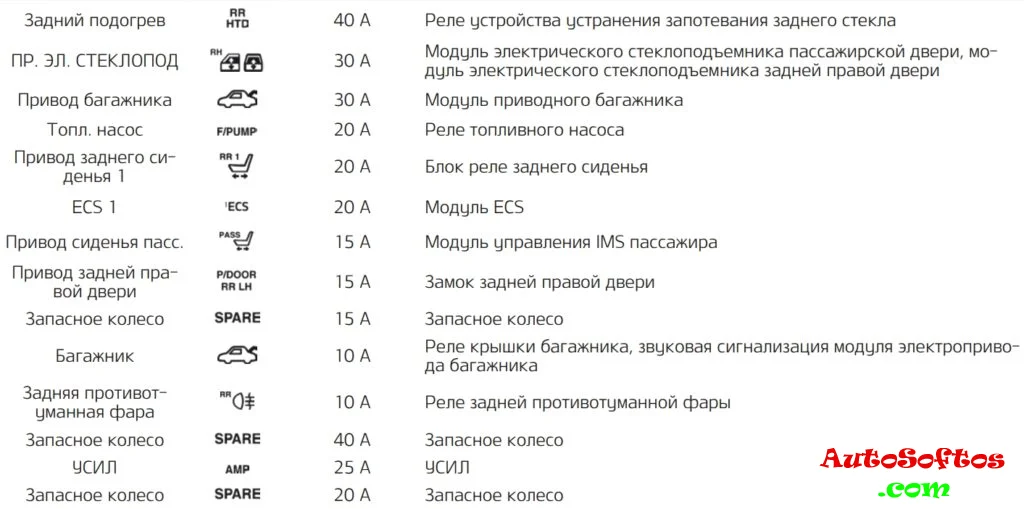

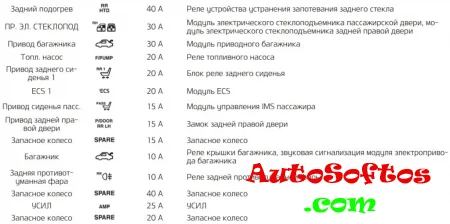

Расшифровка




На плюсовой клемме АКБ могут находится так же несколько предохранителей: 10A Датчик аккумулятора, 40A Блок с металлическим стержнем (блок печатной платы №2), 100A Интеллектуальная задняя распределительная коробка.
