Здесь мы покажем места расположения блоков и подробное описание предохранителей и реле Киа Сид 3 с их схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.

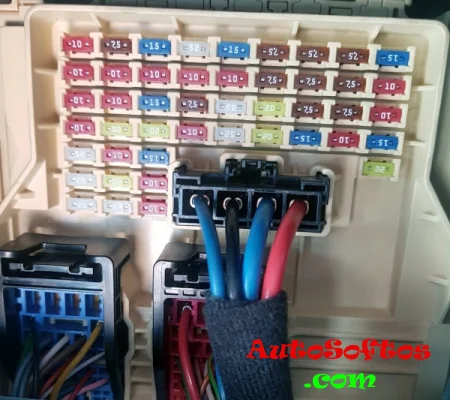

Блок в салоне

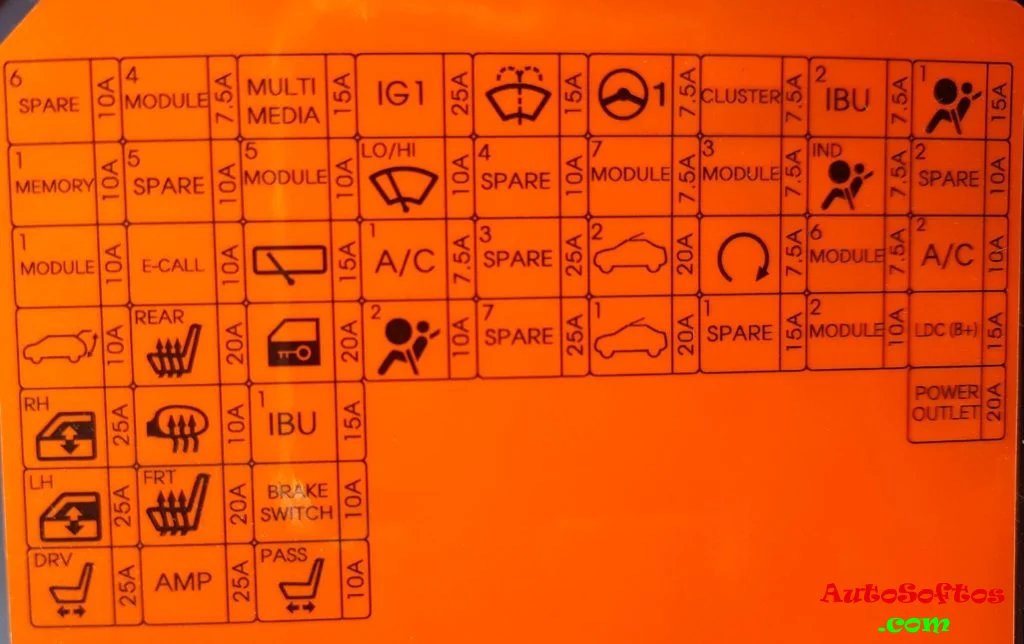

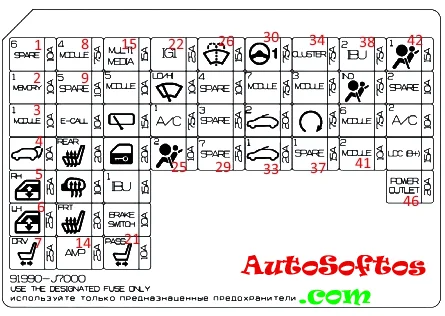

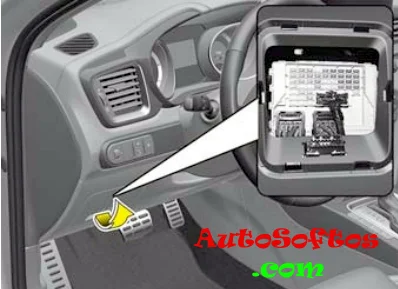

Он находится под панелью приборов со стороны водителя, за защитной крышкой.Схема

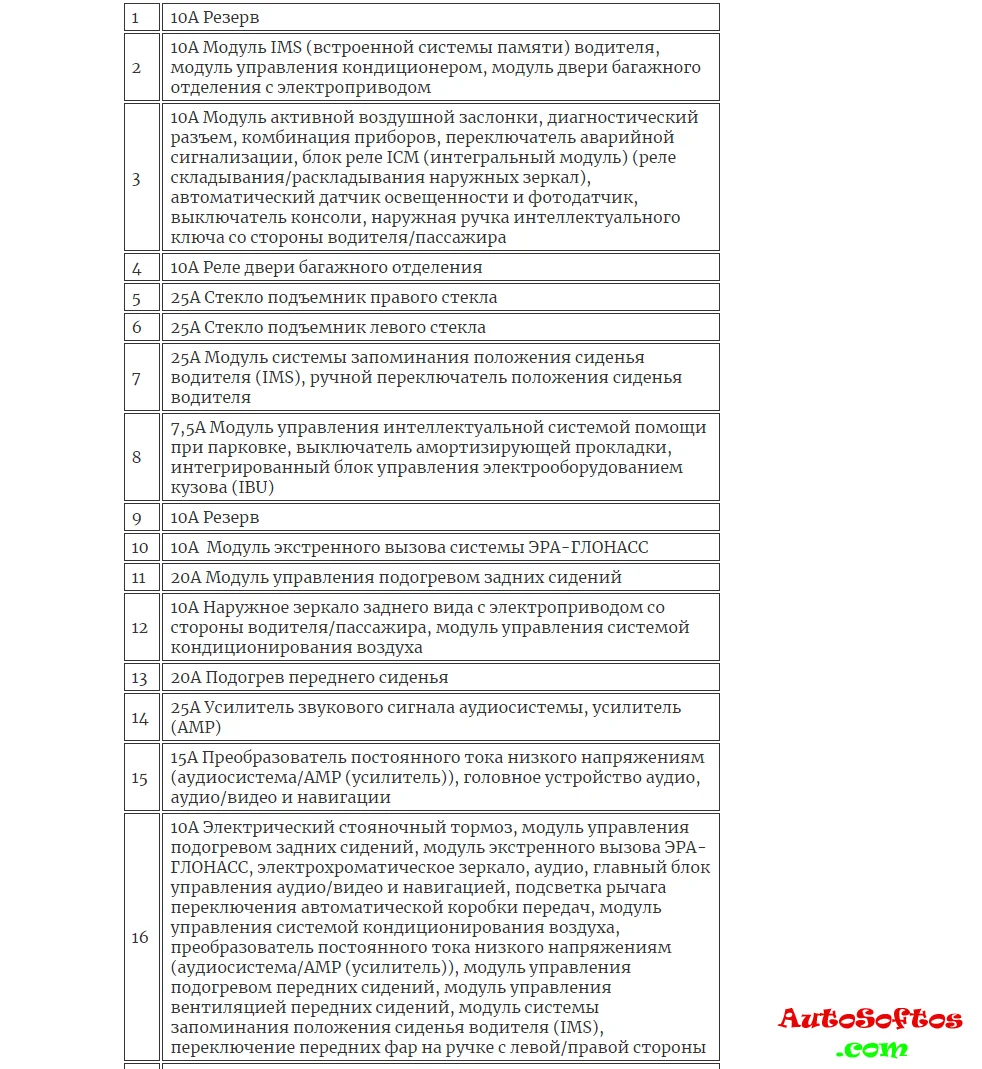

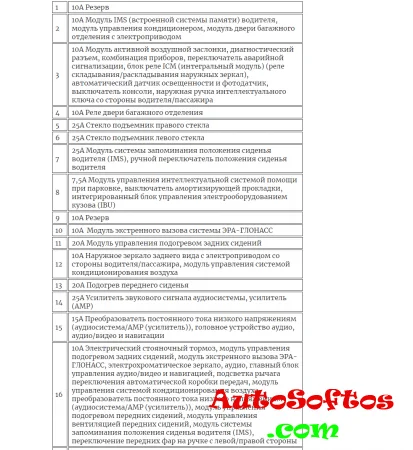

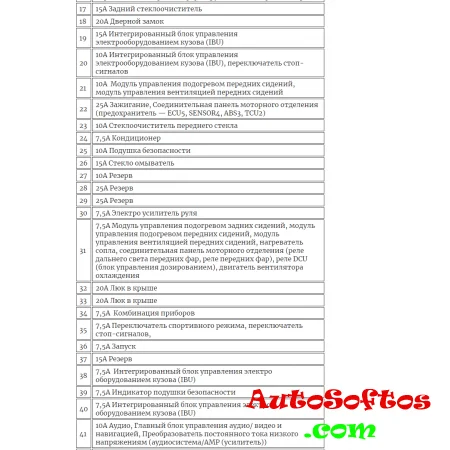

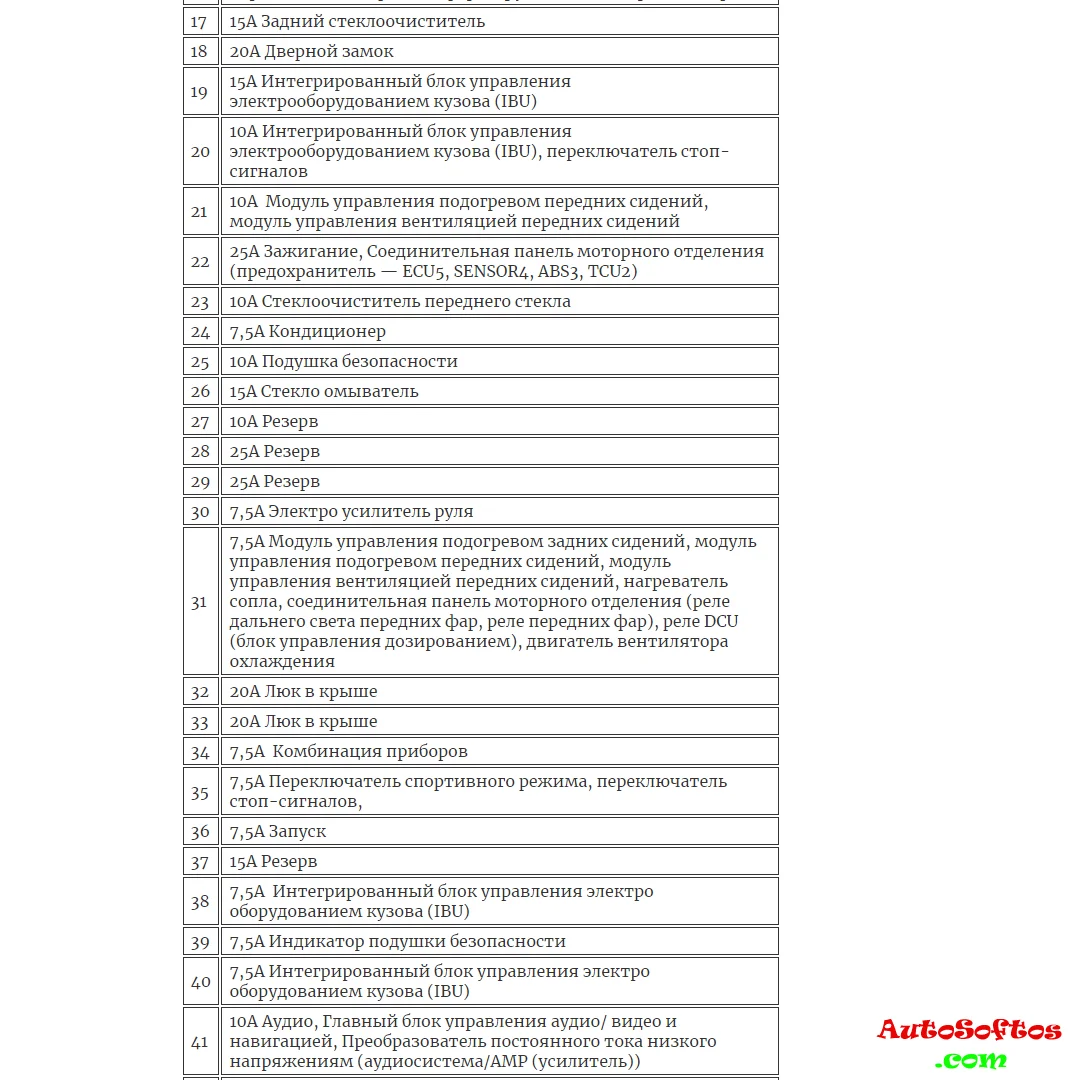

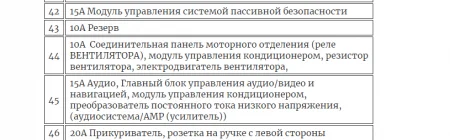

Описание
За прикуриватель отвечает предохранитель номер 46 на 20А.

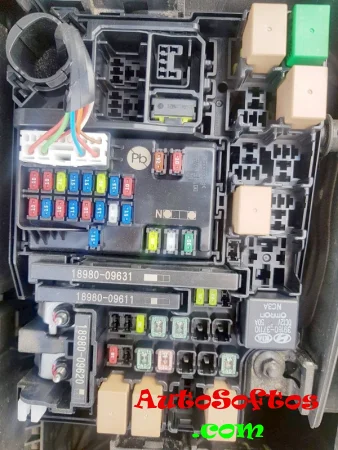

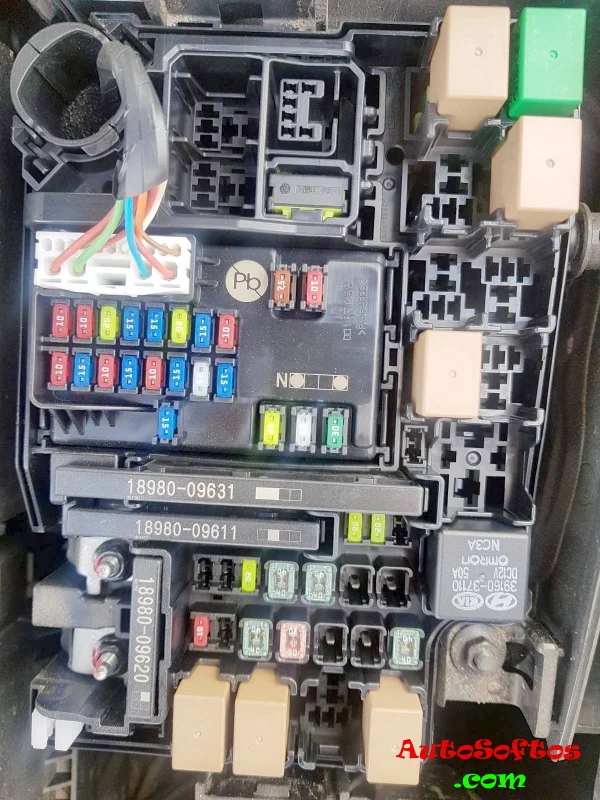

Блок под капотом
Расположен в левой части моторного отсека.Схема

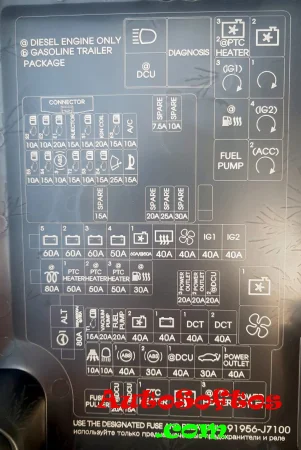

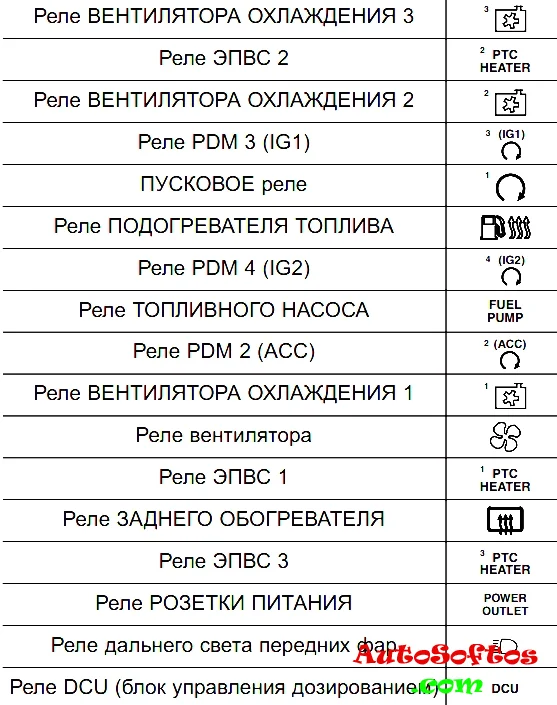

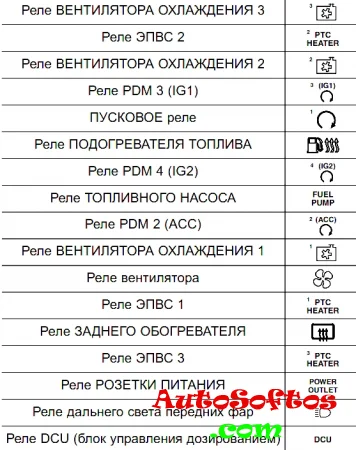

Обозначение реле

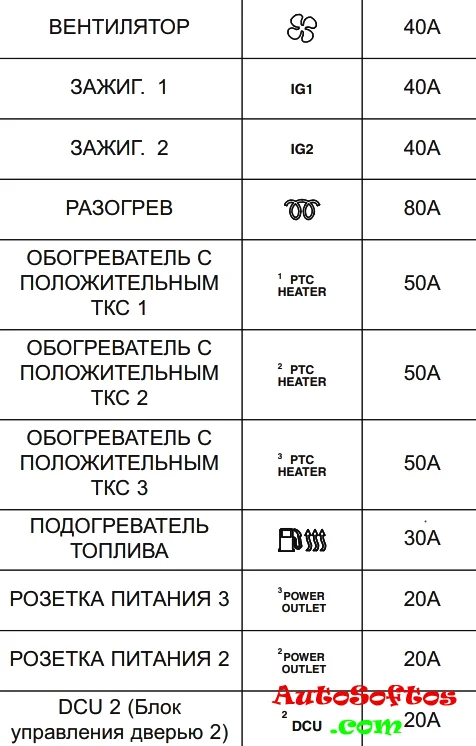

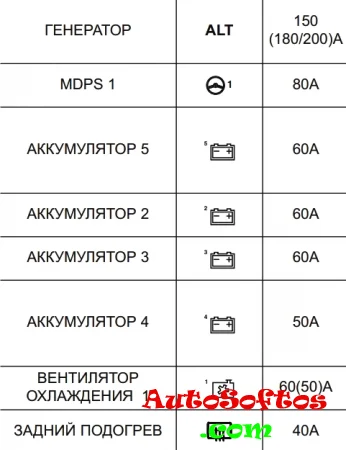

Назначение предохранителей

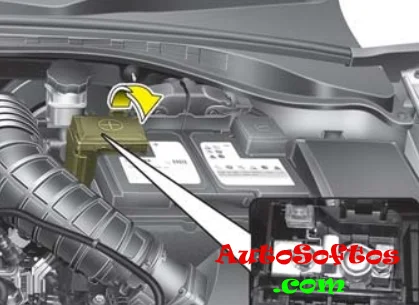

На плюсовой клемме АКБ отдельно находится предохранитель высокой мощности в виде плавкой вставки.
