Распиновка Ecu Bosch MED 9.1.1 Электросхемы 4.2 fsi audi s5.

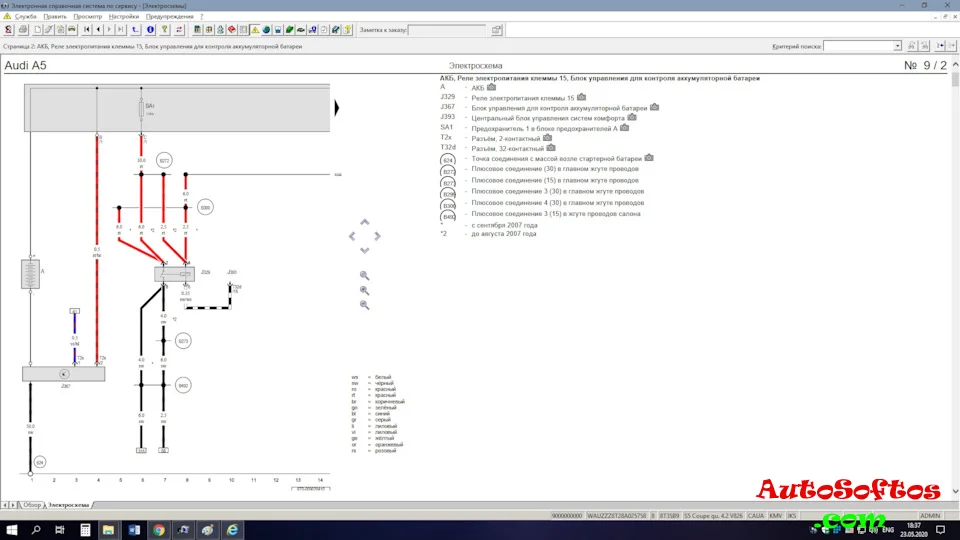

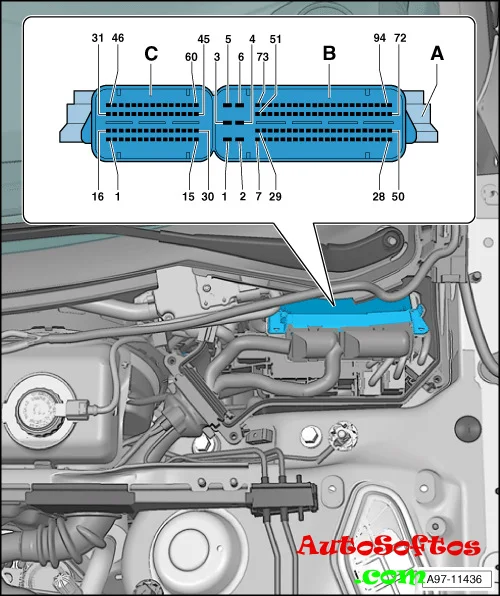

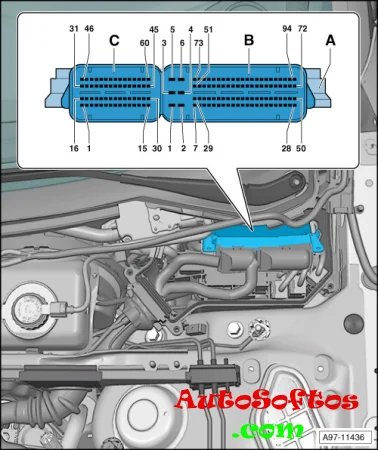

B — Штекерный разъем, 94-контактный -T94-
1.Точка соединения с массой в моторном отсеке слева
2.Точка соединения с массой в моторном отсеке слева
3.SB6 — Предохранитель 6 в блоке предохранителей В Соединение 3 в жгуте проводов
4.Точка соединения с массой в моторном отсеке слева
5.SB6 — Предохранитель 6 в блоке предохранителей В Соединение 3 в жгуте проводов
6. SB6 — Предохранитель 6 в блоке предохранителей В Соединение 3 в жгуте проводов
7.G130 — Лямбда-зонд после катализатора pin 2 T4l — Разъём, 4-контактный, чёрный
8.T5l — Разъём, 5-контактный, в моторном отсеке pin 3
9.N80 — Электромагнитный клапан 1 абсорбера pin 2
10.V144 — Диагностический насос топливной системы pin 2

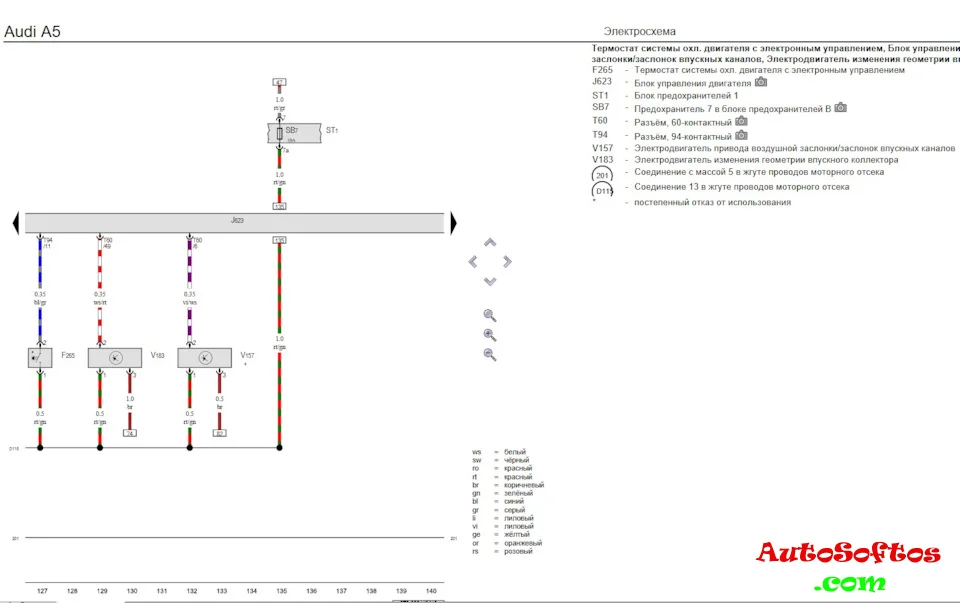

11.F265 — Термостат системы охл. двигателя с электронным управлением pin 2
12.
13.G70 — Расходомер воздуха pin 3
14.
15.

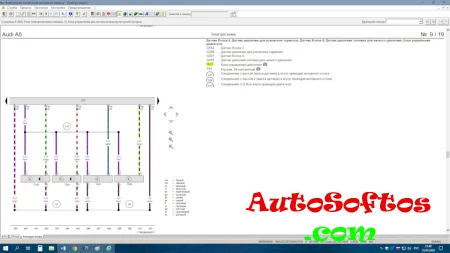

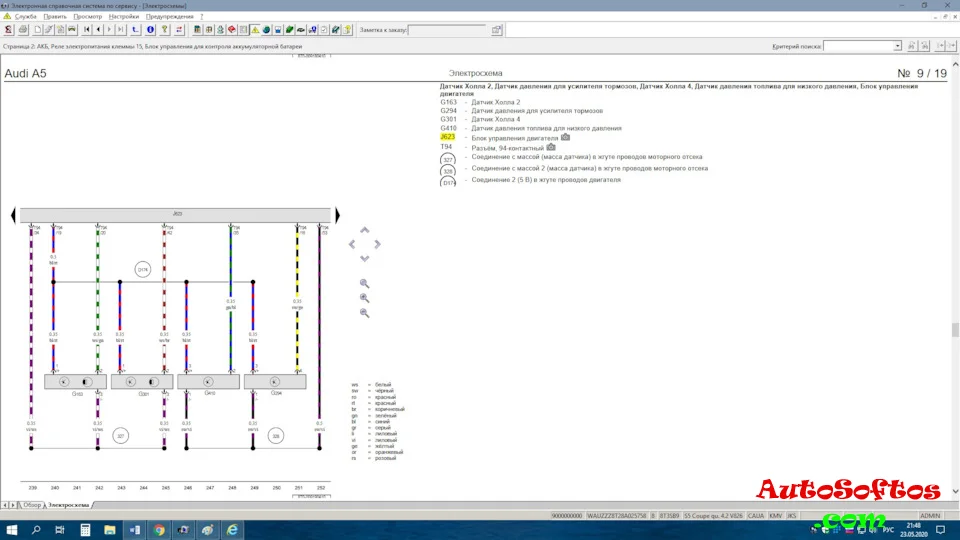

16.G294 — Датчик давления для усилителя тормозов pin 4
17.

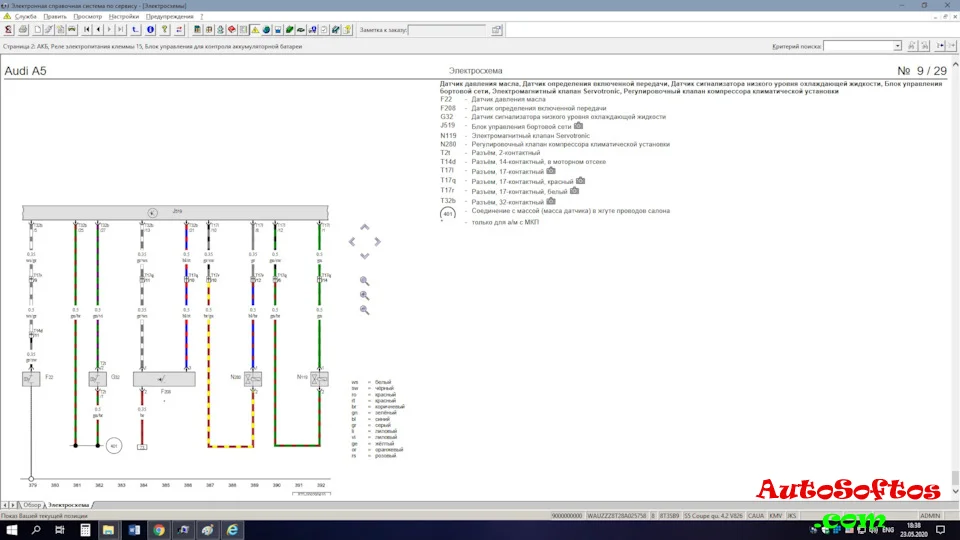

18.J527 — Блок управления рулевой колонки pin 8 T17q — Разъем, 17-контактный, красный
19.G163 — Датчик Холла 2 pin 1
20.G163 — Датчик Холла 2 pin 2
21.G266 — Датчик уровня и температуры масла pin 3
22.J393 — Центральный блок управления систем комфорта
23.J53 — Реле стартера pin 5
24.F — Выключатель стоп-сигнала pin 3 T17r — Разъем, 17-контактный, белый
25.
26.N335 — Переключающий клапан впуска воздуха pin 2
27.
28.
29.G131 — Лямбда-зонд 2 после катализатора pin 2 T4m -Разъём, 4-контактный, коричнев
30.T5l — Разъём, 5-контактный, в моторном отсеке pin 5
31.J569 — Реле усилителя тормозов pin 2
32.J757 — Реле электропитания электронных компонентов двигателя

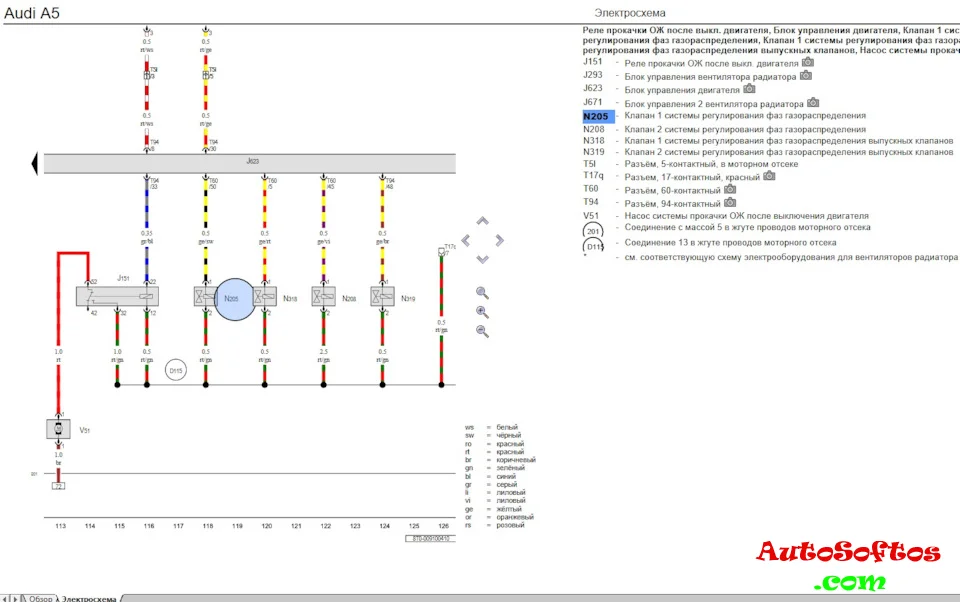

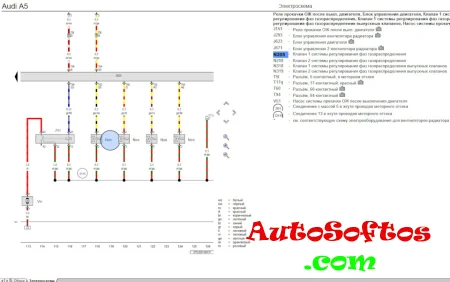

33.J151 — Реле прокачки ОЖ после выкл. Двигателя pin 22
34.Соединение с массой (масса датчика) в жгуте проводов моторного отсека
35.G410 — Датчик давления топлива для низкого давления pin 2
36.
37.
38.
39.G476 — Датчик положения педали сцепления pin 3
40.V144 — Диагностический насос топливной системы pin 1
41.G476 — Датчик положения педали сцепления pin 2
42.G301 — Датчик Холла 4 pin 2
43.
44.G70 — Расходомер воздуха pin 1
45.J393 — Центр. блок управл систем комфорта pin 1 T17q — Разъем 17-контакт, красный
46.
47.
48.N319 — Клапан 2 системы регулирования фаз газораспределения выпускных клапанов pin1
49.J299 — Реле насоса вторичного воздуха pin 6
50.
51.G39 — Лямбда-зонд pin 3 T6ab — Разъём, 6-контактный, чёрный
52.J53 — Реле стартера pin 2
53.Соединение с массой 2 (масса датчика) в жгуте проводов моторного отсека
54.G131 — Лямбда-зонд 2 после катализатора pin 3 T4m — Разъём, 4-контактный, коричневый
55.G131 — Лямбда-зонд 2 после катализатора pin 4 T4m — Разъём, 4-контактный, коричневый

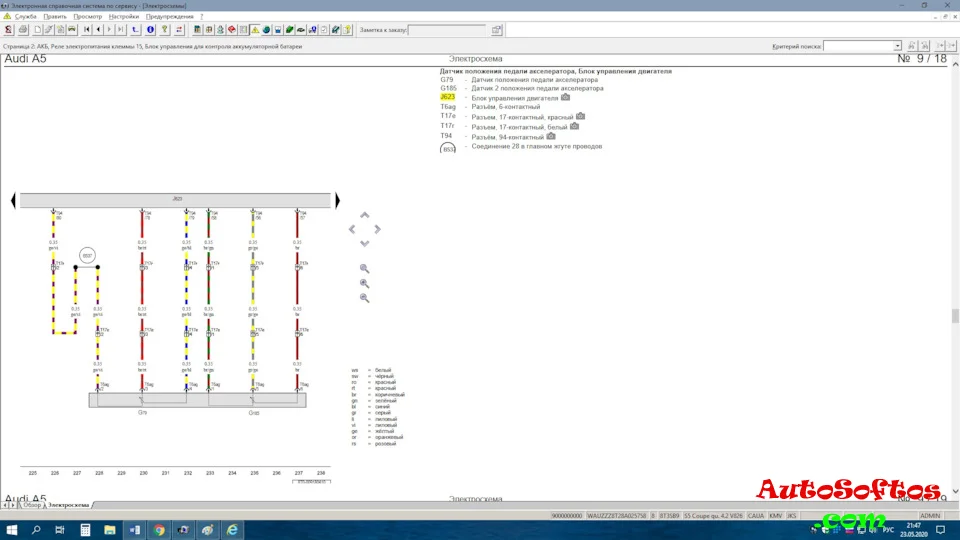

56.G185 — Датчик 2 положения педали акселератора pin 5 Разъем, 17-контактный, белый
57.G185 — Датчик 2 положения педали акселератора pin 6 Разъем, 17-контактный, белый
58.G185 — Датчик 2 положения педали акселератора pin 1 Разъем, 17-контактный, белый
59.G108 — Лямбда-зонд 2 pin 1 T6ac — Разъём, 6-контактный, чёрный
60.G39 — Лямбда-зонд pin 1 T6ab — Разъём, 6-контактный, чёрный
61.G39 — Лямбда-зонд pin 2 T6ab — Разъём, 6-контактный, чёрный
62.G108 — Лямбда-зонд 2 pin 6 T6ac — Разъём, 6-контактный, чёрный
63.
64.G70 — Расходомер воздуха pin 4
65.G70 — Расходомер воздуха pin 2
66.
67.J533 — Диагностический интерфейс шин данных Low
68.J533 — Диагностический интерфейс шин данных High
69.J271 — Реле электропитания Motronic
70.T17q — Разъем, 17-контактный, красный pin 3
71.J217 — Блок управления АКП pin 2
72.
73.G108 — Лямбда-зонд 2 pin 3 T6ac — Разъём, 6-контактный, чёрный
74.J695 — Реле 2 стартера pin 22
75.
76.G130 — Лямбда-зонд после катализатора pin 3 T4l — Разъём, 4-контактный, чёрный
77.G130 — Лямбда-зонд после катализатора pin 4 T4l — Разъём, 4-контактный, чёрный
78.G79 — Датчик положения педали акселератора pin 3 Разъем, 17-контактный, белый
79.G79 — Датчик положения педали акселератора pin 4 Разъем, 17-контактный, белый
80.G79 — Датчик положения педали акселератора pin 2 T17r — Разъем, 17-контактный, белый
81.G39 — Лямбда-зонд pin 5 T6ab — Разъём, 6-контактный, чёрный
82.G39 — Лямбда-зонд pin 6 T6ab — Разъём, 6-контактный, чёрный
83.G108 — Лямбда-зонд 2 pin 5 T6ac — Разъём, 6-контактный, чёрный
84.G108 — Лямбда-зонд 2 pin 2 T6ac — Разъём, 6-контактный, чёрный
85.
86.
87.SB3 — Предохранитель 3 в блоке предохранителей В
88.
89.
90.
91.
92.SB4 — Предохранитель 4 в блоке предохранителей В pin 4a
93.N145 — Электромагнитный клапан правой электрогидравлической опоры двигателя pin 2
94.N144 — Электромагнитный клапан левой электрогидравлической опоры двигателя pin 2

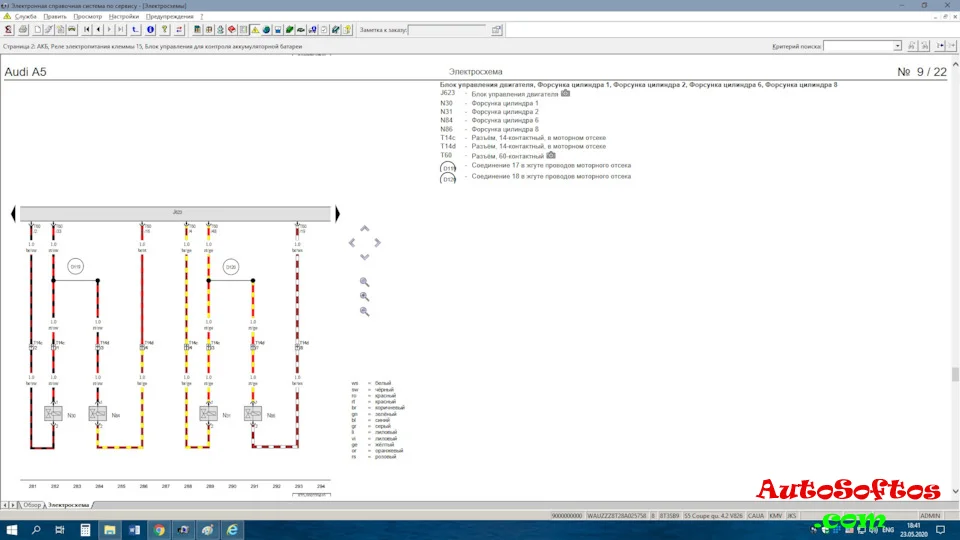

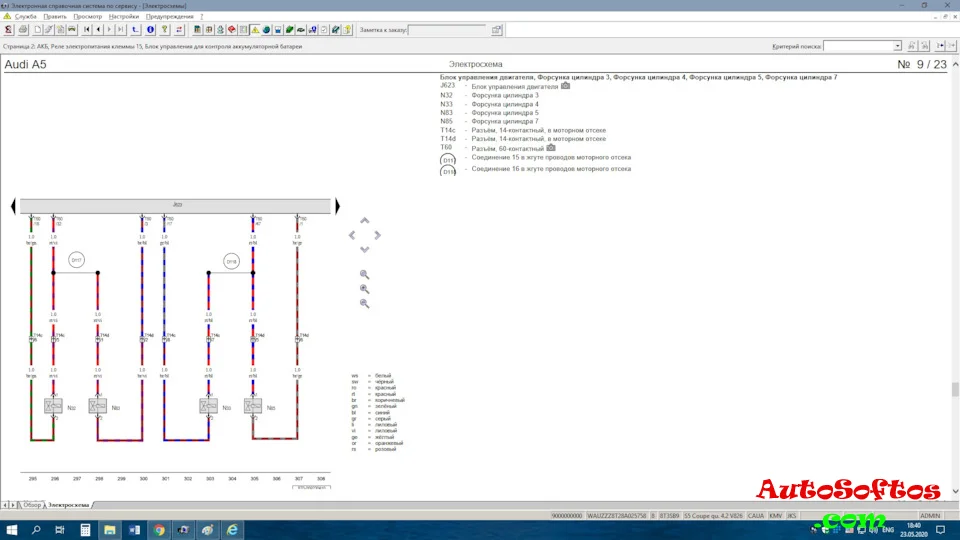

C — Штекерный разъем, 60-контактный -T60

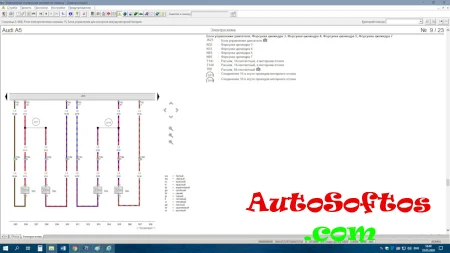

1.N85 — Форсунка цилиндра 7 pin 2
2.N30 — Форсунка цилиндра 1 pin 2 T14c — Разъём, 14-контактный, в моторном отсеке
3.N83 — Форсунка цилиндра 5 pin 2
4.N31 — Форсунка цилиндра 2 pin 2
5.N318 — Клапан 1 системы регулирования фаз газораспределения выпускных клапанов pin 1
6.V157 — Электродвигатель привода воздушной заслонки/заслонок впускных каналов pin 2

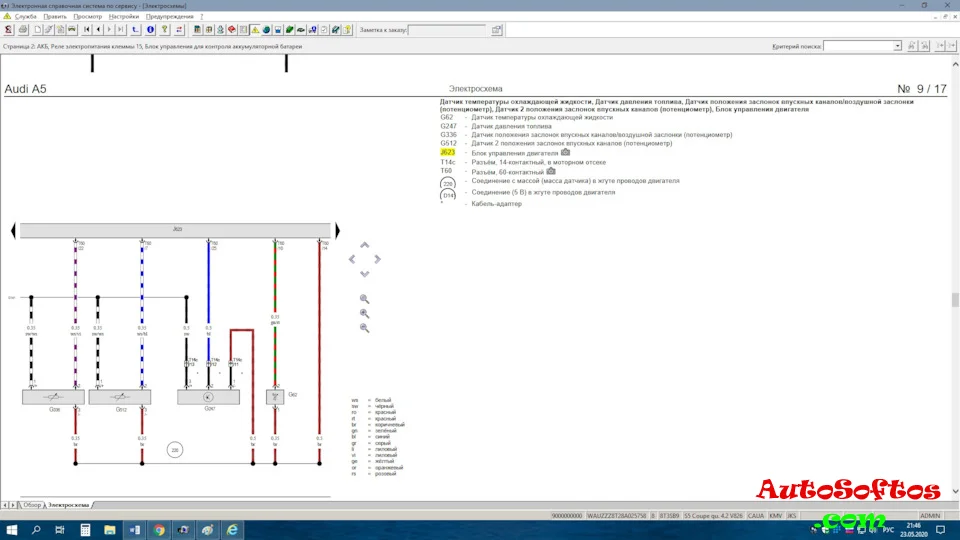

7.G512 — Датчик 2 положения заслонок впускных каналов (потенциометр pin 2
8.G66 — Датчик детонации 2 pin 2
9.G61 — Датчик детонации 1 pin 1
10.G62 — ДТОЖ "+" pin 2 на датчике
11.
12.G188 — Датчик угла поворота 2 электропривода дроссельной заслонки pin 4
13.
14.G62 — ДТОЖ " -" pin 1 на датчике
15.G188 — Датчик угла поворота 2 электропривода дроссельной заслонки pin 3

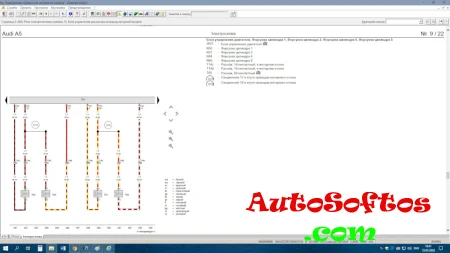

16.N84 — Форсунка цилиндра 6 pin 2 T14d — Разъём, 14-контактный, в моторном отсеке
17.N33 — Форсунка цилиндра 4 pin 2
18.N32 — Форсунка цилиндра 3 pin 2
19.N86 — Форсунка цилиндра 8 pin 2
20.
21.

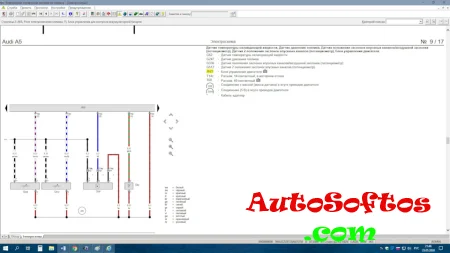

22.G336 — Датчик положения заслонок впускных каналов/воздушной заслонки (потенциометр) pin 2
23.G66 — Датчик детонации 2 pin 1
24.G61 — Датчик детонации 1 pin 2
25.G247 — Датчик давления топлива pin 2
26.Соединение (5 В) в жгуте проводов двигателя
27.G188 — Датчик угла поворота 2 электропривода дроссельной заслонки pin 1
28.G188 — Датчик угла поворота 2 электропривода дроссельной заслонки pin 2
29.G188 — Датчик угла поворота 2 электропривода дроссельной заслонки pin 6
30.G188 — Датчик угла поворота 2 электропривода дроссельной заслонки pin 5
31.
32.N32 — Форсунка цилиндра 3 pin 1
33.N30 — Форсунка цилиндра 1 pin 1 T14c — Разъём, 14-контактный, в моторном отсеке
34.
35.N402 — Клапан 2 для дозирования топлива pin2
36.G28 — Датчик оборотов двигателя pin 2
37.
38.G199 — Датчик детонации 4 pin 2
39.G198 — Датчик детонации 3 pin 1
40.N127 — Катушка зажигания 2 с выходным каскадом pin 3
41.N326 — Катушка зажигания 8 с выходным каскадом pin 3
42.N291 — Катушка зажигания 3 с выходным каскадом pin 3
43.N323 — Катушка зажигания 5 с выходным каскадом pin 3
44.G40 — Датчик Холла pin 2
45.N208 — Клапан 2 системы регулирования фаз газораспределения pin 1
46.
47.N85 — Форсунка цилиндра 7 pin 1
48.N31 — Форсунка цилиндра 2 pin 1
49.V183 — Электродвигатель изменения геометрии впускного коллектора pin 2
50.N205 — Клапан 1 системы регулирования фаз газораспределения pin 1
51.G28 — Датчик оборотов двигателя pin 3
52.Соединение с массой (экранирование) в жгуте проводов моторного отсека
53.G199 — Датчик детонации 4 pin 1
54.G198 — Датчик детонации 3 pin 2
55.N325 — Катушка зажигания 7 с выходным каскадом pin 3
56.N292 — Катушка зажигания 4 с выходным каскадом pin 3
57.N324 — Катушка зажигания 6 с выходным каскадом pin 3
58.N70 — Катушка зажигания 1 с выходным каскадом pin 3
59.
60.N290 — Клапан дозирования топлива pin 2

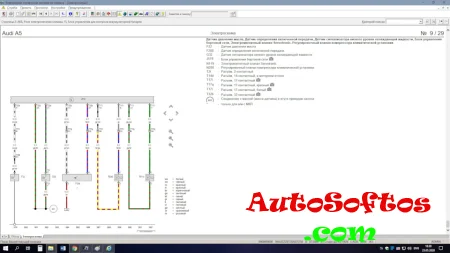

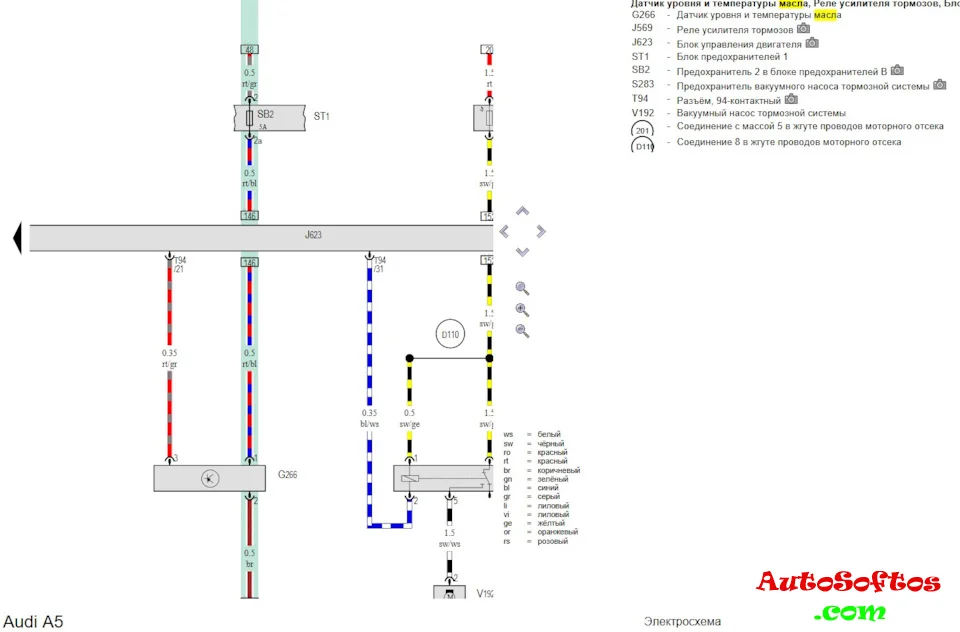

G266 — Датчик уровня и температуры масла
1 — на 146 эбу
2 — масса 80 эбу
3 — Е94-21 эбу

Ошибки

P0393 Датчик В положения распределительного вала, банк 2 — высокий уровень входного сигнала
левая голова выпускной распредвал

P0016 ошибка несоответствия сигналов датчиков КВ и РВ
правая голова впускной распредвал
