Здесь вы найдёте описание предохранителей и реле Фольксваген Туарег 2 со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.
Расположение блоков

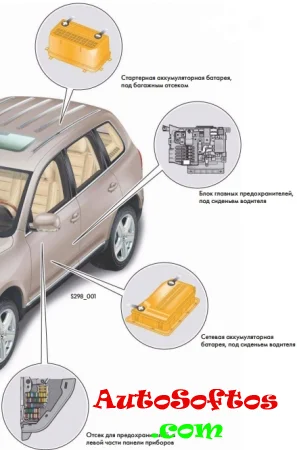

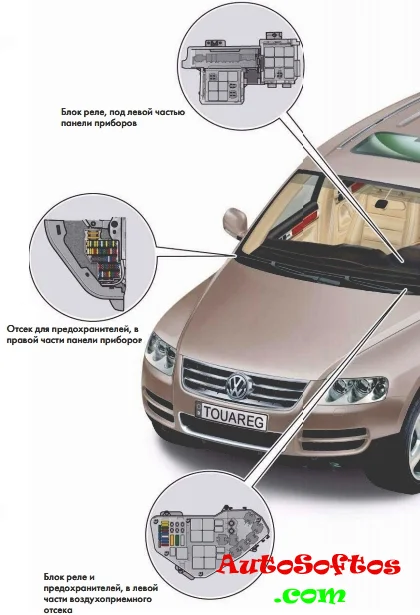

Общая схема расположения блоков предохранителей и реле
Блоки в салоне

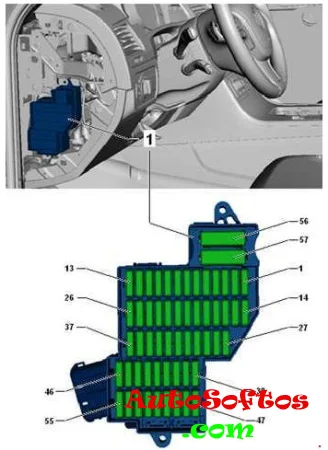

Блок с левой стороны

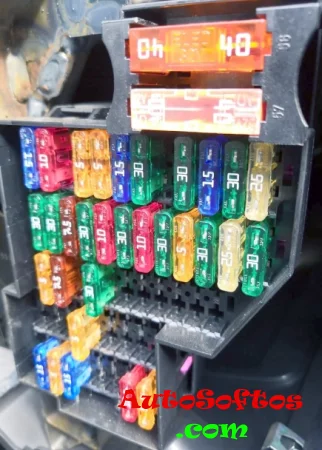

Блок предохранителей установлен в левой части приборной панели, с торца, за защитной крышкой.
Схема
Назначение
| 1. | 25А Блок управления регулировки и вентиляции сиденья водителя |
| 2. | 30А Блок управления отопителя |
| 3. | 15/20А Сигнал |
| 4. | 30А Электродвигатель стеклоочистителя |
| 5. | 30А Блок управления сдвижного люка |
| 6. | 15/30 Блок управления разблокировки спинки сиденья |
| 7. | 15А Блок управления электро регулируемой рулевой колонки |
| 8. | 5/10А Блок управления системы контроля давления в шинах, Блок управления рулевой колонки |
| 9. | 5А Переключатель освещения, Датчик дождя, Передний потолочный модуль, Блок управления системы контроля давления в шинах |
| 10. | 30А Блок управления шторки люка |
| 11. | 10/15А Нагревательный элемент рулевого колеса, Блок управления рулевой колонки |
| 12. | Не используется |
| 13. | Не используется |
| 14. | 30А Блок управления бортовой сети |
| 15. | 25/30А Блок управления бортовой сети |
| 16. | 30А Блок управления двери водителя |
| 17. | 5/10А Датчик системы охраны салона, Сирена сигнализации, Концевой выключатель капота |
| 18. | 30А Блок управления бортовой сети |
| 19. | 10А Блок управления двигателя |
| 20. | 30А Блок управления бортовой сети, Нагревательный элемент подушки сиденья водителя и пассажира |
| 21. | 10А Реле аккумулятора остаточного тепла |
| 22. | 30А Блок управления бортовой сети |
| 23. | 7,5А Диагностический разъём, Выключатель зажигания и стартера, Диагностический интерфейс шин данных, Блок управления эл. блокировки рулевой колонки |
| 24. | 30А Реле обогрева левой части ветрового стекла |
| 25. | 30А Реле обогрева правой части ветрового стекла |
| 26. | 15А Вентилятор 1 АКБ |
| 27. | 5А Блок управления сигнализатора низкого уровня ОЖ, Реле уровня ОЖ, Блок управления системы регулирования АКБ |
| 28. | 5А Блок управления электропривода |
| 29. | 5А Регулятор давления сцепления автоматизированной КП |
| 30. | 5А Блок управления усилителя рулевого управления, Электрический насос усилителя рулевого управления |
| 31. | Не используется |
| 32. | 15А Блок управления компрессора климатической установки |
| 33. | 30А Блок управления левой задней двери |
| 34. | 5А Блок управления открывания крышки/ двери багажного отсека |
| 35. | 7,5А Блок управления открывания крышки/ двери багажного отсека |
| 36. | 5А Клавиша электромеханического стояночного тормоза |
| 37. | 15А Вентилятор 2 АКБ |
| 38. | 5А Блок управления электропривода, Реле вентилятора |
| 39. | 30А Регулятор давления сцепления автоматизированной КП |
| 40. | 30А Реле разблокировки вентилятора |
| 41. | 10А Блок управления системы регулирования АКБ |
| 42. | 5А Электрохромное внутреннее зеркало |
| 43. | 7,5А Левая фара, Правая фара, Регулятор корректора фар |
| 44. | 5А Блок управления подогрева задних сидений |
| 45. | 5А Блок управления обработки изображения, Датчик продольной раскачки, Передняя камера вспомогательных систем водителя |
| 46. | 5А Блок управления ассистента смены полосы движения |
| 47. | 5А Блок управления парковочного ассистента, Блок управления открывания ворот гаража, Диагностический интерфейс шин данных, Диагностический разъём |
| 48. | 10А Датчик высокого давления, Расходомер воздуха, Блок управления двигателя, Реле стартера, Блок управления двигателя, |
| 49. | 7,5А Блок управления адаптивного круиз-контроля |
| 50. | 5/30А Пиропатрон преднатяжителя ремня со стороны водителя |
| 51. | 5А Блок управления сигнализатора низкого уровня ОЖ, Реле уровня ОЖ |
| 52. | 15А Электродвигатель очистителя заднего стекла |
| 53. | 5А Блок управления системы адаптивного освещения и корректора фар, Блок управления рулевой колонки, Блок управления бортовой сети |
| 54. | 15А Левая фара |
| 55. | 5А Блок управления сигнализатора низкого уровня ОЖ, Реле уровня ОЖ |
| 56. | 40А Реле компрессора системы регулирования дорожного просвета |
| 57. | 40А Приточный вентилятор |
Блок с правой стороны

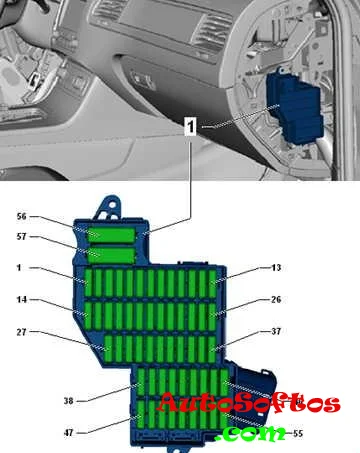

Ещё один блок с предохранителями находится в торце правой части приборной панели, за защитной крышкой.
Схема
Обозначение
| 1. | Не используется |
| 2. | 15А Блок управления системы регулирования дорожного просвета |
| 3. | 10А Блок управления блокировки межколёсного дифференциала |
| 4. | 30А Блок управления блокировки межколёсного дифференциала |
| 5. | 15/25А Блок управления распознавания прицепа |
| 6. | 15А Блок управления распознавания прицепа |
| 7. | 15/25А Блок управления распознавания прицепа |
| 8. | 15/25А Блок управления распознавания прицепа |
| 9. | 30А Блок управления задней правой двери |
| 10. | Не используется |
| 11. | 30А Блок управления двери переднего пассажира |
| 12. | Не используется |
| 13. | 15А Блок управления распознавания прицепа |
| 14. | 10А Блок управления подушек безопасности, БУ системы определения занятости сиденья |
| 15. | 10А Блок управления раздаточной коробки |
| 16. | 5А Блок управления электромеханического стояночного тормоза, Панель управления для регулирования дорожного просвета, нагревательный резистор жиклёров стеклоомывателя, Клавиша отключения ASR и ESP, Блок управления ABS, Клавиша ассистента движения на спуске, Клавиша электромеханического стояночного тормоза, Клавиша AUTO HOLD, Стабилизатор напряжения |
| 17. | 15А Правая фара |
| 18. | 30А Пиропатрон преднатяжителя ремня 2 со стороны переднего пассажира |
| 19. | 5А Переключатель Tiptronic, Многофункциональный переключатель, Блок управления автоматической коробки передач |
| 20. | 25А Блок управления регулировки положения сиденья переднего пассажира, Блок управления сиденья водителя и пассажира |
| 21. | 25А Блок управления подогрева задних сидений, Задняя панель управления и индикации климатической установки |
| 22. | Не используется |
| 23. | 25А Блок управления двери багажного отсека |
| 24. | 10А Блок управления Climatronic, Задняя панель управления и индикации климатической установки |
| 25. | 5А Блок управления камеры наружного наблюдения, Блок управления камеры заднего вида |
| 26. | 30А Реле обогрева заднего стекла |
| 27. | 5А Устройство приема радиосигнала дополнительного жидкостного отопителя |
| 28. | 5/20А Реле гидравлического насоса КП, Блок управления раздаточной коробки, Блок управления автоматической коробки передач (До ноября 2012 года) |
| 29. | 30А Блок управления ABS |
| 30. | 5А Переключатель Tiptronic |
| 31. | 20/30А Центральный блок управления систем комфорта |
| 32. | 30А Задний приточный вентилятор |
| 33. | 30А Центральный блок управления систем комфорта |
| 34. | Не используется |
| 35. | 5А Блок управления системы отслеживания местонахождения автомобилей |
| 36. | 30А Центральный блок управления систем комфорта |
| 37. | 20А Блок управления АКП, Реле гидравлического насоса КП |
| 38. | 15А Прикуриватель, Розетка 12 В 2, Блок управления подогрева задних сидений (До августа 2014 года) |
| 39. | 15А Дополнительные розетки на 12 В |
| 40. | 20/30А Инвертор с розеткой, 12 В — 230 В |
| 41. | 10А Разъём 2 для подключения внешних аудиоустройств |
| 42. | 5А Блок управления распознавания прицепа |
| 43. | 10А Блок управления блокировки межколёсного дифференциала |
| 44. | 5А Датчик загрязнения воздуха |
| 45. | 30А Стабилизатор напряжения |
| 46. | 30А Стабилизатор напряжения |
| 47. | 10А Блок управления электронной информационной системы |
| 48. | 30А Блок управления цифровой аудиосистемы |
| 49. | Не используется |
| 50. | 5А ТВ-тюнер, Блок управления электроники управления мобильного телефона |
| 51. | 20А Головное устройство |
| 52. | 5А Блок управления комбинации приборов -J285- |
| 53. | 5А DVD-чейнджер |
| 54. | 5А Интерфейс для внешних мультимедийных устройств -R215- |
| 55. | Не используется |
| 56. | 40А Блок управления ABS |
| 57. | 40А Блок управления электромеханического стояночного тормоза, Блок управления раздаточной коробки |
Во 2-м поколении фольксваген туарег за передний прикуриватель отвечает предохранитель номер 38 на 15А, а за дополнительные номер 39.

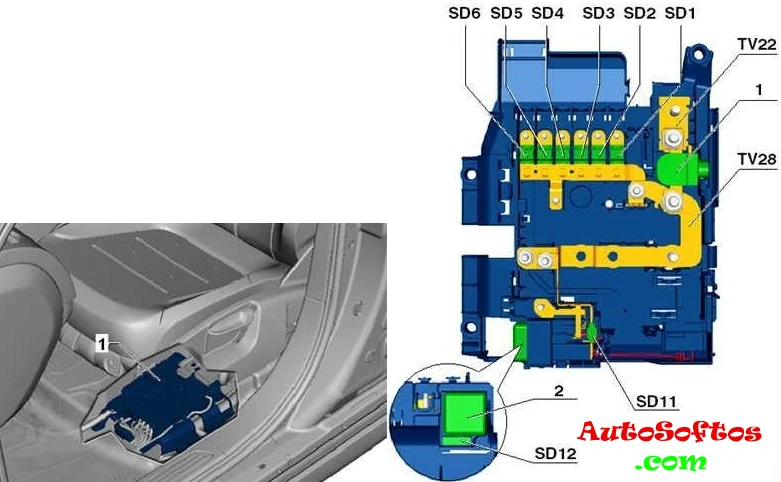

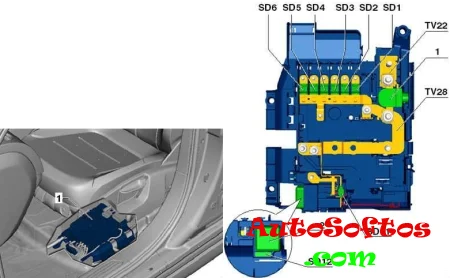

Блок под сиденьем водителя
Описание
| 1. | 100А Блок предохранителей |
| 2. | 50А Блок управления системы регулирования дорожного просвета |
| 3. | 100А Блок предохранителей |
| 4. | 80А Блок предохранителей |
| 5. | 40А Блок предохранителей |
| 6. | 50А Реле розеток, Блок предохранителей |
| 7. | 60А Блок предохранителей, Задний приточный вентилятор |
| 8. | 60А Соединитель проводов, Реле электропитания клеммы 30 |
| 9. | 125А Блок предохранителей |
| 10. | 60/150А Нагревательный элемент дополнительного воздушного отопителя, Реле гидравлического насоса КП |
| 11. | 40А Реле электропитания клеммы 15 |
| 12. | 5А Диагностика |
Блоки с реле

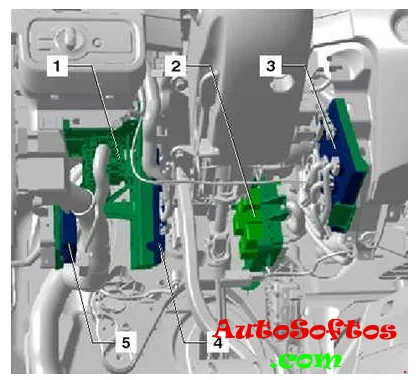

В районе рулевой рейки, в нижней части панели приборов, расположены следующие блоки.
Назначение блоков
- Блок предохранителей и реле 1
- Блок предохранителей и реле 2
- Блок управления бортовой сети
- Центральный блок управления систем комфорта
- Блок управления парковочного ассистента
Блок предохранителей и реле 1
Схема
Расшифровка
| E1. | Реле обогрева левой части ветрового стекла (643) |
| E2. | Реле обогрева правой части ветрового стекла (643), Блок управления сигнализатора низкого уровня ОЖ (422) |
| E3. | Реле розеток (100) |
| E4. | Реле гидравлического насоса КП (644) |
| E5. | Реле аккумулятора остаточного тепла (404), Реле уровня охлаждающей жидкости (646) |
| E6. | Реле разблокировки вентилятора (449) |

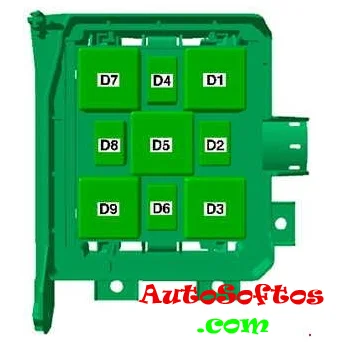

Блок предохранителей и реле 2
Схема
Обозначение реле
| 1. | Реле компрессора системы регулирования дорожного просвета (373) |
| 2. | Реле уровня охлаждающей жидкости (404), Реле аккумулятора остаточного тепла (646) |
| 3. | Реле обогрева левой части ветрового стекла (645) |
| 4. | Реле звукового сигнала (395) |
| 5. | Реле гидравлического насоса КП -(100), Реле розеток (644) |
| 6. | Реле гидравлического насоса КП (404), Реле гидравлического насоса КП (646) |
| 7. | Реле обогрева заднего стекла (643) |
| 8. | Реле разблокировки вентилятора (646) |
| 9. | Блок управления сигнализатора низкого уровня ОЖ (422), Реле обогрева правой части ветрового стекла (645) |
Блок под капотом

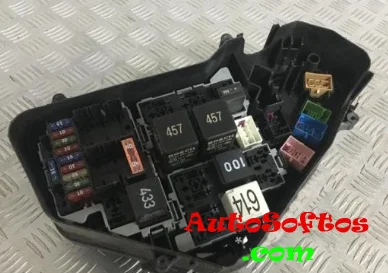

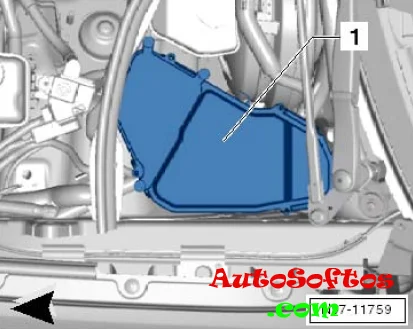

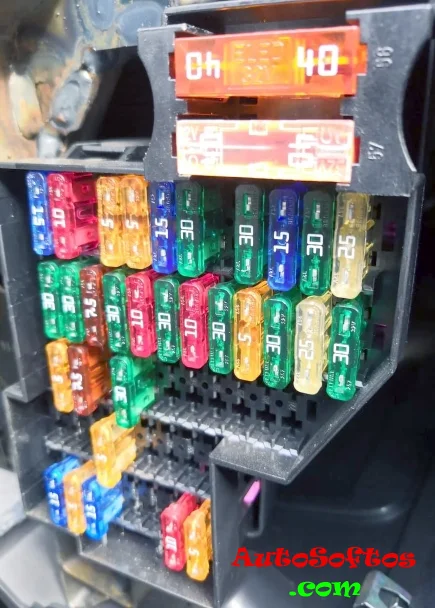

Под капотом блок с предохранителями и реле находится в монтажном блоке, в водоотводящем коробе слева.

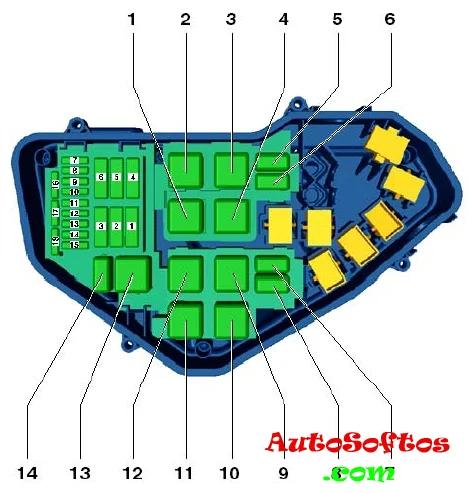

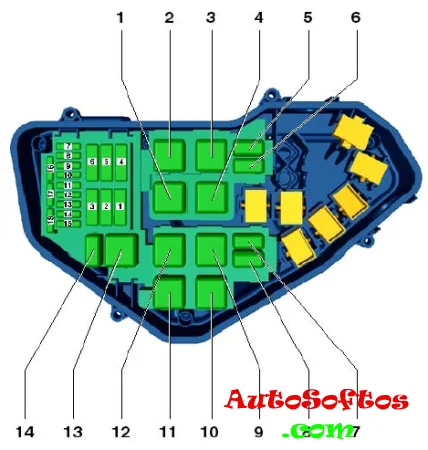

Схема
Расшифровка предохранителей
| 1. | 40А Реле стартера, Стартер |
| 2. | Не используется |
| 3. | 40А Реле насоса вторичного воздуха |
| 4. | 30А Реле вакуумного насоса |
| 5. | Не используется |
| 6. | Не используется |
| 7. | 15А Регулятор давления топлива, Клапан дозирования топлива, Катушка зажигания |
| 8. | 10А Насос радиатора системы рециркуляции ОГ |
| 9. | 30А Блок управления двигателя |
| 10. | 10А Блок управления вентилятора радиатора, Блок управления свечей накаливания, Реле дополнительного насоса системы охлаждения, Выключатель стоп-сигналов, Переключающий клапан радиатора системы рециркуляции ОГ, Блок дроссельной заслонки, Клапан ОЖ контура головки блока цилиндров, Клапан регулирования давления масла, Термостат электронного управления системой охлаждения двигателя, Блок дроссельной заслонки |
| 11. | 5А Датчик уровня и температуры масла |
| 12. | 10А Реле дополнительного насоса системы охлаждения, Реле аккумулятора остаточного тепла, Циркуляционный насос ОЖ |
| 13. | 25А Блок управления топливного насоса |
| 14. | 15/30А Насос восстановителя, Модуль оценки уровня восстановителя, Блок управления двигателя 2 |
| 15. | 10/30А Реле электропитания клеммы 30, Блок управления двигателя |
| 16. | 30А Блок управления системы обогрева восстановителя |
| 17. | 15А Нагревательный элемент лямбда-зонда |
| 18. | 10А Нагревательный элемент лямбда-зонда |
Назначение реле
- Блок управления свечей накаливания (457)
- Реле электропитания электронных компонентов двигателя (645)
- Реле насоса вторичного воздуха (100)
- Главное реле (614)
- Резерв
- Реле дополнительного насоса системы охлаждения (404)
- Резерв
- Резерв
- Реле стартера (100)
- Реле усилителя тормозов (100)
- Резерв
- Резерв
- Реле 2 стартера (433)
- Резерв
