Установка сигнализации на FAW Besturn

  • Разместил: klays067;
  • Прочитано: 568;
  • Дата: 30-12-2020, 02:45;
  • Сообщить о ошибке

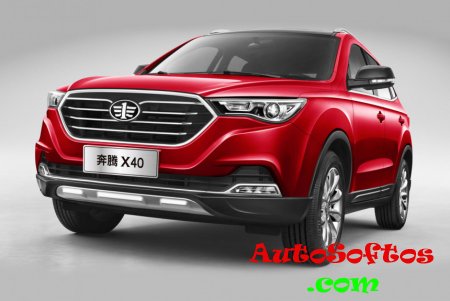

Точки подключения автосигнализации на FAW Besturn X40

На замок зажигания, кроме основного подключения, необходимо подать «+12» для определения ключа в замке (дополнительный канал управлением обходчиком + реле)

BCM, нижний разъём:
багажник – pin 5, красный/чёрный
водительская дверь – pin 6, белый/зелёный
остальные двери – pin 7, красный/синий
капот – pin 9, серый/оранжевый
центральный замок (-) – красный/жёлтый, отпирание через 1 кОм

Импульсы – форсунка

Для обхода иммобилайзера ключ закладывать в авто.

Точки подключения автосигнализации на FAW Besturn B50



Замок зажигания:
+12В – чёрный толстый
стартер – чёрный/фиолетовый тонкий
зажигание – розовый
зажигание 2 – чёрный/жёлтый
асс – чёрный/белый

Аварийка (-) – реле за приборной панелью, синий/оранжевый
бензонасос - зеленый с красной полосой в пороге водителя.

Приборка, белый малый разъём:
багажник – чёрный
ручник – коричневый
двери все, кроме водителя – зелёный/жёлтый
дверь водителя – зелёный/чёрный
багажник – чёрный
зарядка – коричневый

Центральный замок:
открывание (-) – синий по середине белого разъёма блока предохранителей рядом с левой ногой
закрывание (-) – розовый рядом с синим
