Здесь вы найдете описание блоков предохранителей и реле в Фольксваген Гольф Плюс со схемами и фото примерами. Выделим предохранитель отвечающий за прикуриватель.
Блоки в салоне
Блок предохранителей

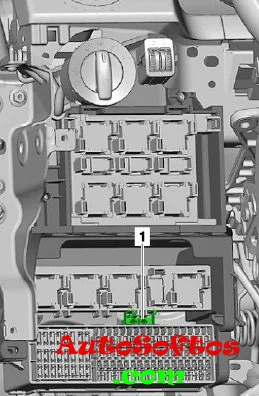

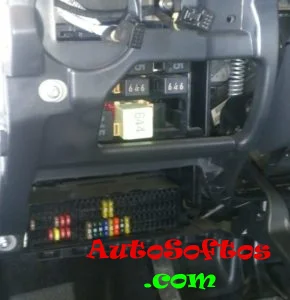

Основной блок с предохранителями находится за откидным перчаточным ящиком, со стороны водителя.
С верху над ним находится и основной блок с реле. В некоторых моделях он крепится сразу к блоку предохранителей. Там же может располагаеться термопредохранитель регулировки сиденья водителя: 1 — 20A.
Возможно 2 различных варианта исполнения блока с предохранителями. Внешне они схожи, однако отличаются количеством элементов — 58 и 60 соответственно. Актуальная нумерация будет нанесена на самом блоке.

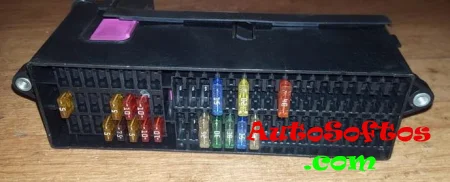

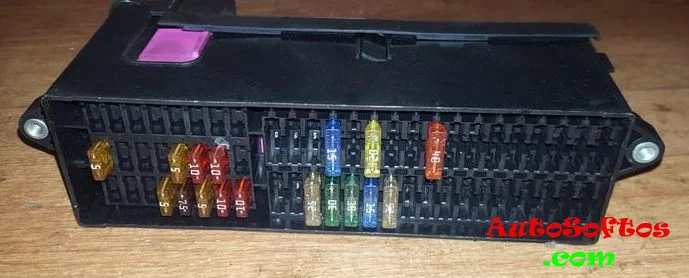

Вариант 1

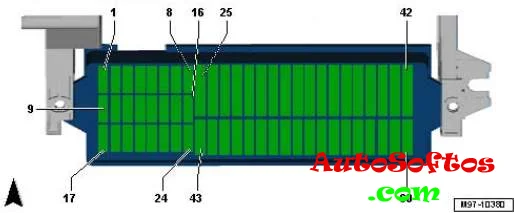

Схема
Описание
| 1. | 10А Блок управления системы санкционирования доступа и пуска двигателя |
| 2. | 10А Блок управления системы санкционирования доступа и пуска двигателя |
| 3. |
|
| 4. |
|
| 5. |
|
| 6. |
|
| 7. |
|
| 8. |
|
| 9. | 5А Блок управления подушки безопасности и контрольная лампа отключения подушки безопасности переднего пассажира |
| 10. |
|
| 11. |
|
| 12. | 10А Блок управления системы адаптивного освещения и корректора фар слева |
| 13. | 5А /15А Блок управления парковочного ассистента, Блок управления Climatronic, Выключатель отопителя и выбора режима работы, Реле приточного вентилятора, Клавиша отключения ASR и ESP и их контрольная лампа, Клавиша указателя давления в шинах, Выключатель фонарей заднего хода, Датчик загрязнения воздуха, Электрохромное внутреннее зеркало заднего вида, Клавиша режима Старт-стоп |
| 14. | 10А/15А Диагностический интерфейс шин данных, Блок управления комбинации приборов, Рычаг селектора, Выключатель освещения, Клавиша отключения ASR и ESP, Клавиша указателя давления в шинах, Выключатель стоп-сигналов, Многофункциональный переключатель, Переключатель Tiptronic, Реле топливного насоса, Блок управления усилителя рулевого управления, Блок управления ABS,Реле стартера, Блок управления распознавания прицепа, Блок управления двигателя |
| 15. | 10А Регулятор корректора фар, Расходомер воздуха, Нагревательный резистор системы вентиляции картера, Реле приточного вентилятора, Блок управления датчиков селектора, Блок управления системы адаптивного освещения и корректора фар, Исполнительный электродвигатель корректора левой фары |
| 16. | 10А/15А Блок управления системы адаптивного освещения и корректора фар справа |
| 17. | 5А Блок управления комбинации приборов |
| 18. | 10А Блок управления электроники управления мобильного телефона |
| 19. |
|
| 20. | 10А Рычаг селектора, Блок управления Climatronic |
| 21. | 20А Блок управления бортовой сети, Блок управления задней левой двери (центральный замок) |
| 22. | 10А Датчик системы охраны салона, сирена сигнализации |
| 23. | 10А Блок управления камеры заднего вида, Выключатель освещения, Датчик дождя и освещённости, диагностический разъем, Реле обогрева заднего стекла, Блок управления бортовой сети |
| 24. | 10А Блок управления двери водителя (центральный замок), Блок управления двери переднего пассажира (центральный замок |
| 25. |
|
| 26. | 20А Вакуумный насос тормозной системы |
| 27. |
|
| 28. |
|
| 29. | 20А Электродвигатель очистителя заднего стекла |
| 30. | 20А Прикуриватель |
| 31. |
|
| 32. |
|
| 33. | 40А Реле приточного вентилятора |
| 34. |
|
| 35. |
|
| 36. |
|
| 37. |
|
| 38. |
|
| 39. |
|
| 40. | 15А Блок управления распознавания прицепа |
| 41. | 15А Блок управления распознавания прицепа |
| 42. | 20А Блок управления распознавания прицепа |
| 43. | 30А Инвертор с розеткой, 12 В — 230 В |
| 44. | 25А Нагревательный элемент заднего стекла, Реле приточного вентилятора |
| 45. | 30А Блок управления двери водителя (стеклоподъёмник), Блок управления двери переднего пассажира (стеклоподъёмник) |
| 46. | 30А Блок управления задней левой двери (стеклоподъёмник), Блок управления задней правой двери (стеклоподъёмник) |
| 47. | 15А Топливный насос и его реле |
| 48. | 20А Блок управления бортовой сети |
| 49. | 40А Блок управления приточного вентилятора |
| 50. | 30А Блок управления подогрева передних сидений |
| 51. | 20А Блок управления сдвижного люка |
| 52. | 20А Реле системы очистки фар |
| 53. | 15А Электродвигатель продольной регулировки поясничного подпора |
| 54. | 5А Блок управления КПК |
| 55. |
|
| 56. |
|
| 57. | 15А Головное устройство |
| 58. |
|
| 59. |
|
| 60. |
|
За прикуриватель отвечает предохранитель номер 30 на 20А.

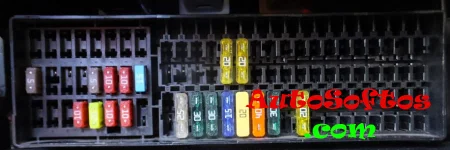

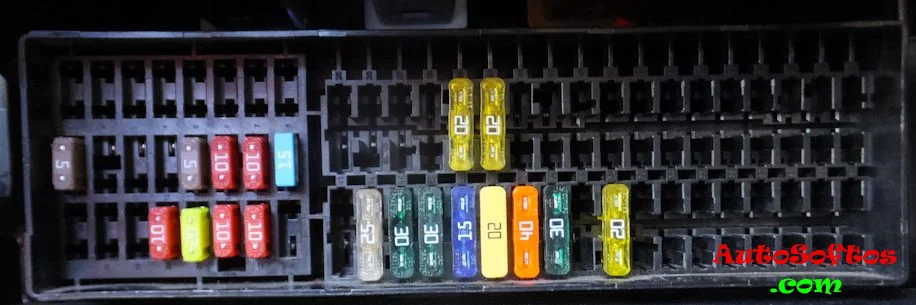

Вариант 2

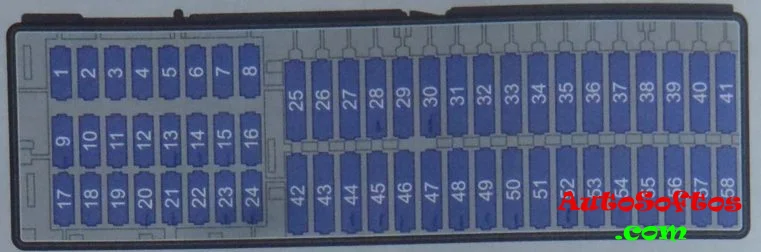

Схема
Назначение
| Потребитель тока | Номер предохранителя (рядом в скобках ток в амперах) |
| Тягово — сцепное устройство | 2 (5), 39(15), 40(15), 41(20). |
| АБС | 14(5), 18(5) |
| Сенсор наклона | 43 (5) |
| Сигналы торможения | 13(10) |
| Включатель сигналов торможения | 14(5) |
| Стекло подъемники передние | 45(30) |
| Стекло подъемники задние | 46(30) |
| Вентилятор | 33 (40) или 56 (40) |
| Обогрев заднего стекла | 44(25) |
| Задний стекло очиститель | 28(15) |
| Ультрасоники в салоне | 43(5) |
| Топливный насос | 47(15) |
| Корректор наклона фар | 3(5) |
| Наружная розетка | 53(15) |
| Парктроник | 55(5) |
| Дистанционное управление | 4(5) |
| Датчик дождя | 42(5) |
| Омыватели фар | 52 (20) |
| Электролюк | 51(25) |
| Обогрев сидений | 13(5), 31 (5), 50(30) |
| Лючек топливной горловины | 48(25) |
| Телефон | 10(5) |
| Центральный замок в передних дверях | 24(10) |
| Центральный замок в задних дверях | 48(25) |
| Прикуриватель | 49(25) |
| Розетка задняя | 54(20) |
| Розетка 230В | 37(30) |
Блок реле
Количество реле в блоке, а так же вариант исполнения, зависит от уровня электро оснащенности и года выпуска.

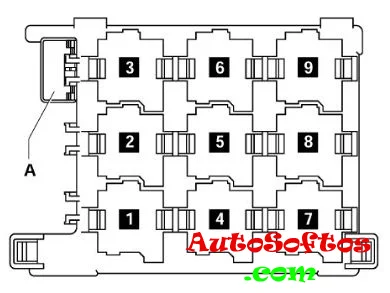

Схема
Расшифровка
- J496 — реле дополнительного насоса системы охлаждения (449)
- J39 — реле системы очистки фар (53)
- J17 — реле топливного насоса (449) / J643 — реле подачи топлива по напорной магистрали (449)
- J1З — реле приточного вентилятора (404)
- J333 — реле отключения топливного насоса (404)
- не используется
- J485 — реле для работы в режиме автономного отопителя (449)
- J682 — реле электропитания клеммы 50 (433), с мая 2006 года (53)
- — не используется
А — S44 термопредохранитель 1 регулировки положения сиденья водителя 30 А
J17 и J643 представляют собой миниреле и устанавливаются (в зависимости от комплектации) в одно гнездо блока реле.

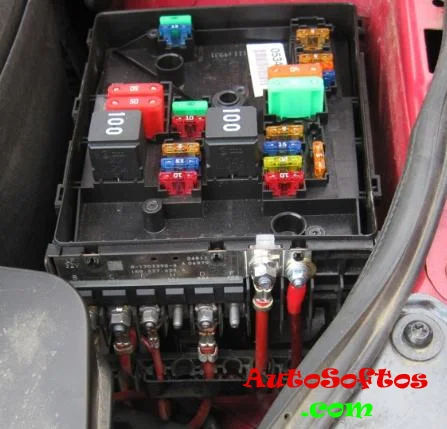

Блок под капотом
Находится рядом с аккумуляторной батареей и закрыт защитной крышкой. Состоит из 2 отделов — предохранителей и плавких вставки высокой мощности.

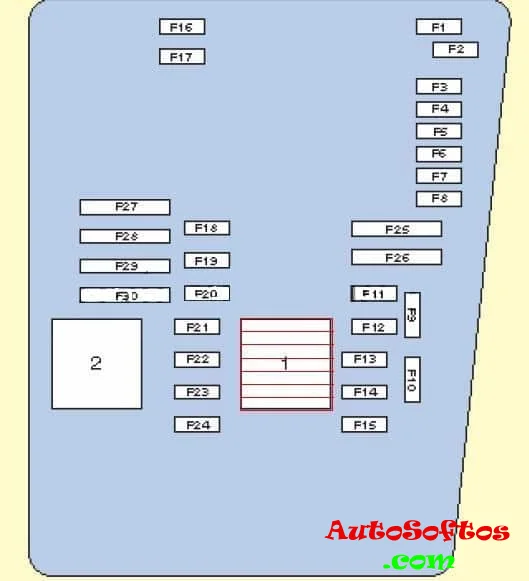

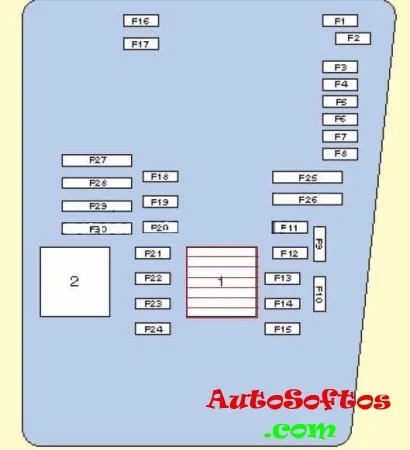

Схема отдела предохранителей и реле
Назначение
| 1. | Реле системы управления двигателем |
| 2. | Реле насоса системы подачи воздуха на выпуск |
| F1. | (30А) Стеклоочиститель |
| F2. | (5А) Блок управления электрооборудованием рулевой колонки / (30А) Блок Mechatronik КП DSG |
| F3. | (5А) Блок управления бортовой сети |
| F4. | (30А) Электронный блок управления ABS |
| F5. | (15А) Электронный блок управления КП |
| F6. | (5А) Комбинация приборов |
| F7. | (40А) Реле питания |
| F8. | (15А) Аудиосистема / Головное устройство |
| F9. | (5А) Блок управления телефоном |
| F10. | (5А/10А) Электронный блок управления двигателем |
| F11. | (20А) Блок управления дополнительным отопителем |
| F12. | (5А) Шина данных CAN, блок управления шлюзом |
| F13. | (15А/30А) Электронный блок управления двигателем |
| F14. | (20А) Система управления двигателем, Катушка зажигания |
| F15. | (5А/10А) Система управления двигателем, Лямбда-зонд |
| F16. | (30А) Электронный блок управления ABS, Правая фара |
| F17. | (15А) Звуковой сигнал |
| F18. | (30А) Аудиосистема |
| F19. | (30А) Очиститель /омыватель лобового стекла |
| F20. | (10А) Насос ОЖ |
| F21. | (10A/15А) Система управления двигателем, Лямбда-зонд, Электромагнитная муфта приводного нагнетателя |
| F22. | (5А) Концевой выключатель (датчик положения) педали сцепления |
| F23. | (5А/10А/15А) Система управления двигателем, Регулятор давления топлива, Реле насоса вторичного воздуха |
| F24. | (10А) Система управления двигателем, Клапан системы рециркуляции ОГ, Электромагнитный клапан |
| F25. | (40А) Блок управления ABS |
| F26. | (30А) Левая фара |
| F27. | (50А) Блок управления свечами накаливания |
| F28. | (40А) Основные цепи зажигания |
| F29. | (50А) Термопредохранитель 1 регулировки положения сиденья |
| F30. | (40А) Система запуска (50А) Реле разгрузки контакта X |

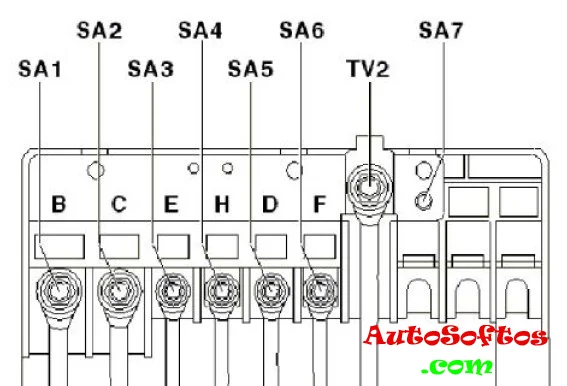

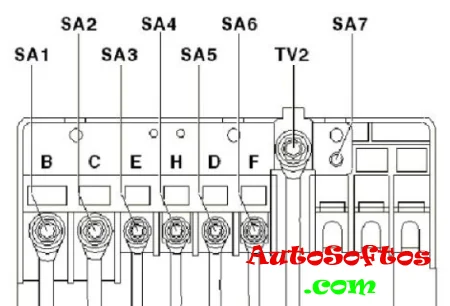

Схема плавких вставок
- 150/200А — Генератор
- 80А — Усилитель рулевого управления
- 50А — Вентилятора радиатора
- 80А — Реле большой мощности нагрева
- 80А — Разъём клеммы 30, блок предохранителей
- 40А — Реле малой мощности нагрева
- 50А — Разъём клеммы 30, блок предохранителей
