Здесь вы найдете описание блоков предохранителей и реле Сузуки Свифт, их места расположения, фотографии и схемы. Отдельно отметим предохранители отвечающие за прикуриватель.

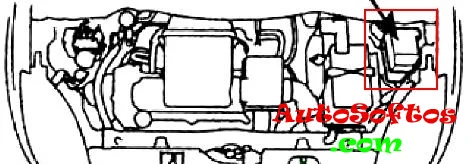

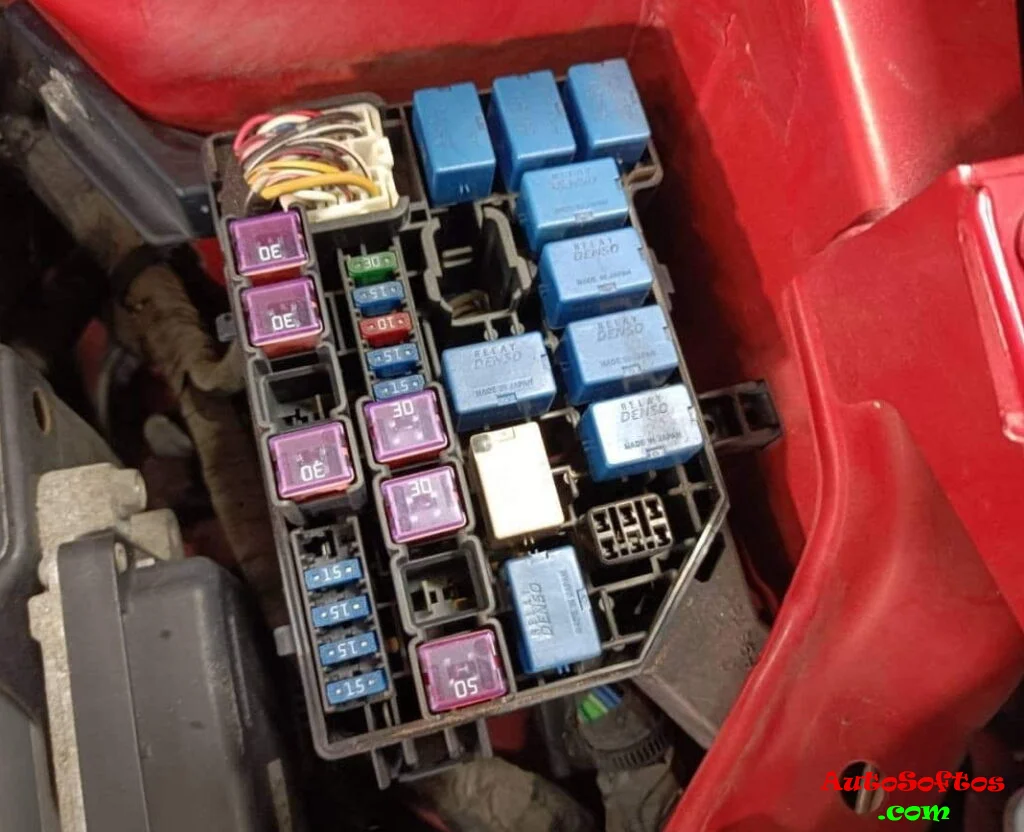

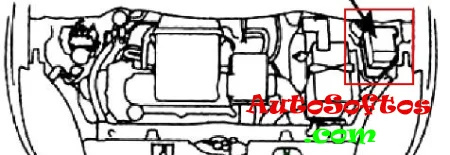

Блок под капотом
Находится с левой стороны, рядом со стойкой.

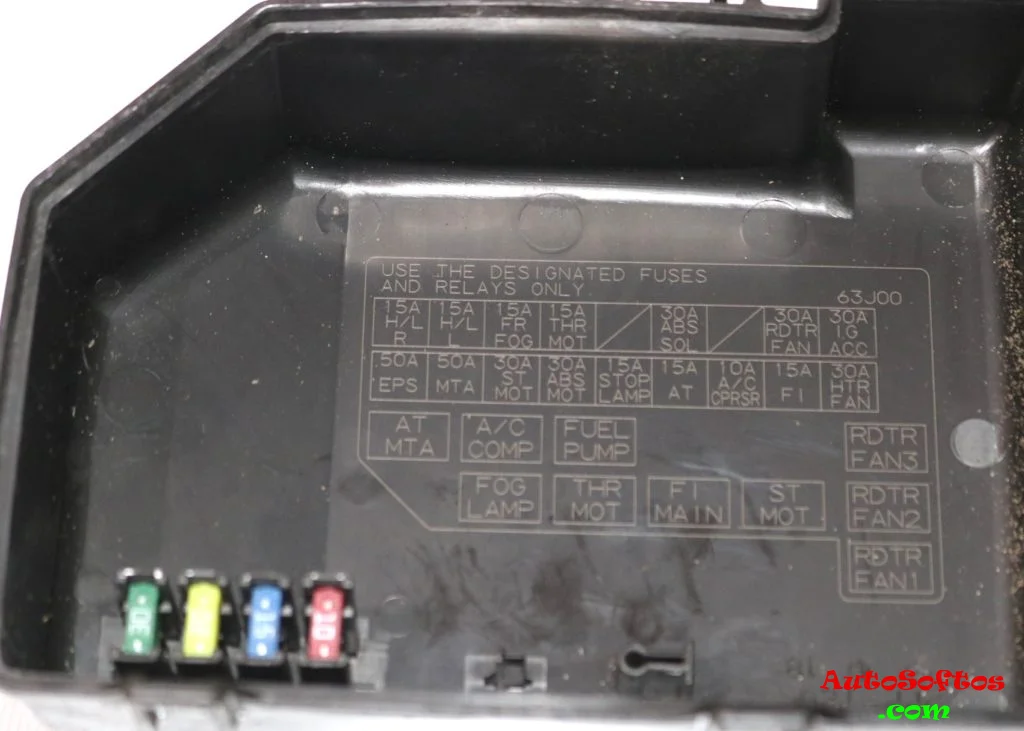

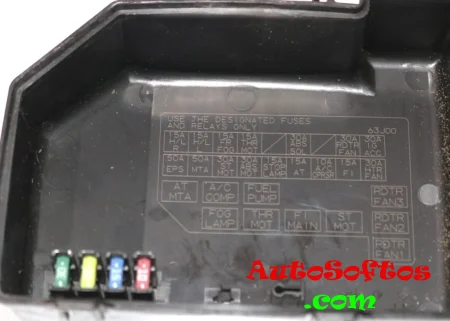

Вариант 1

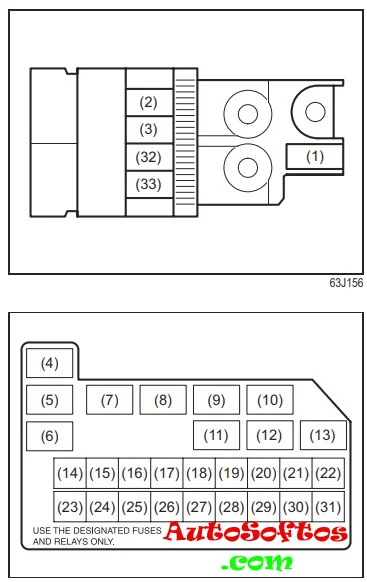

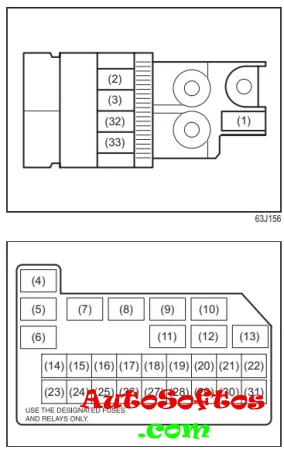

Схема
Описание
| 1. | 80А Все электрические цепи |
| 2. | 50А Стеклоподъемники, зажигание, стартер, стеклоочиститель |
| 3. | Задние габариты, обогреватель стекла задней двери, центральный замок, звуковой сигнал, освещение салона |
| 4. | Реле вентилятора радиатора №1 |
| 5. | Реле вентилятора радиатора №2 |
| 6. | Реле вентилятора радиатора №3 |
| 7. | Реле стартера |
| 8. | Главное реле |
| 9. | Реле дроссельной заслонки |
| 10. | Реле противотуманных фар |
| 11. | Реле топливного насоса |
| 12. | Реле воздушного компрессора |
| 13. | Резерв |
| 14. | 30А Отопитель |
| 15. | 15А Система впрыска |
| 16. | 10А Реле воздушного компрессора |
| 17. | Резерв |
| 18. | 15А Стоп-сигнал |
| 19. | 30А ABS |
| 20. | 30А Стартер |
| 21. | Резерв |
| 22. | 50А Электроусилитель рулевого управления |
| 23. | 30А Замок зажигания |
| 24. | 30А Вентилятор системы охлаждения |
| 25. | Резерв |
| 26. | 30А ABS |
| 27. | Резерв |
| 28. | Резерв |
| 29. | 15А Противотуманные фары |
| 30. | 15А Фара (левая) |
| 31. | 15А Фара (правая) |
| 32. | 80А Отопитель, электроусилитель рулевого управления |
| 33. | 80А Вентилятор системы охлаждения, противотуманные фары, фары |

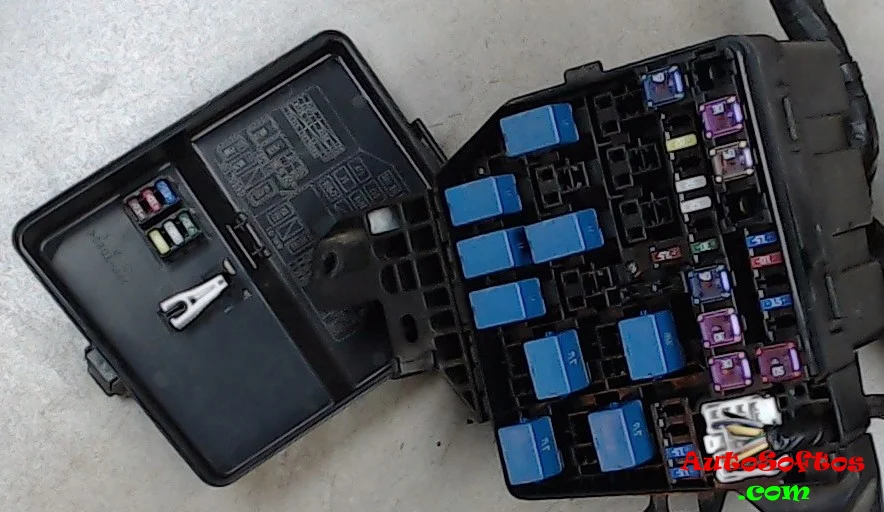

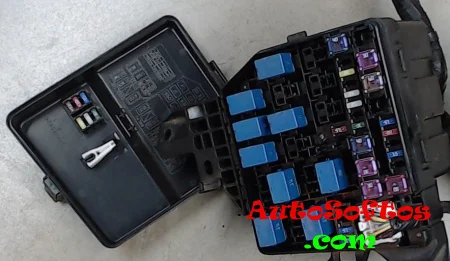

Вариант 2

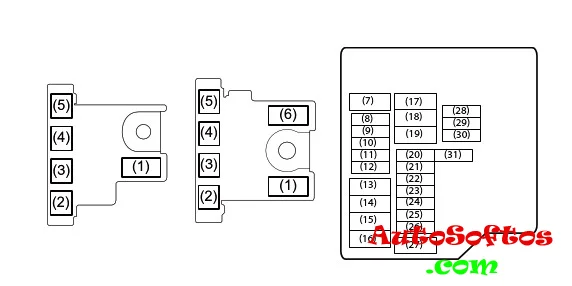

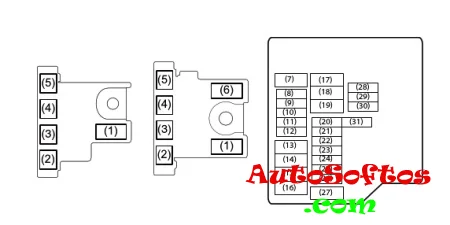

Схема
Обозначение
| 1. | 100/120А FL1 |
| 2. | 100А FL2 |
| 3. | 100А FL3 |
| 4. | 50А FL4 |
| 5. | 80А FL5 |
| 6. | 100А FL6 |
| 7. | 50А Замок зажигания -2 |
| 8. | 7,5А ЕСМ |
| 9. | Резерв |
| 10. | 20А F/P (дизель) |
| 11. | 10А Воздушный компрессор |
| 12. | 15А FI (бензин) |
| 13. | 30А FI (ДИЗЕЛЬ) |
| 14. | 60А Усилитель руля |
| 15. | 30А Вентилятор радиатора |
| 16. | 40А мотор ABS |
| 17. | 30А Вентилятор |
| 18. | 30А Запуск двигателя |
| 19. | Резерв |
| 20. | 30А Вспомогательное оборудование |
| 21. | Резерв |
| 22. | 15А Головной свет (левый) |
| 23. | 25А блок управления ABS |
| 24. | 15А Головной свет (справа) |
| 25. | 20А Передний противотуманный фонарь |
| 26. | Резерв |
| 27. | 40А Замок зажигания |
| 28. | 20А Блок управления двигателем / зажигание |
| 29. | 10А FI 2 (ДИЗЕЛЬ) |
| 30. | Резерв |
| 31. | 7,5А Стартовый сигнал |

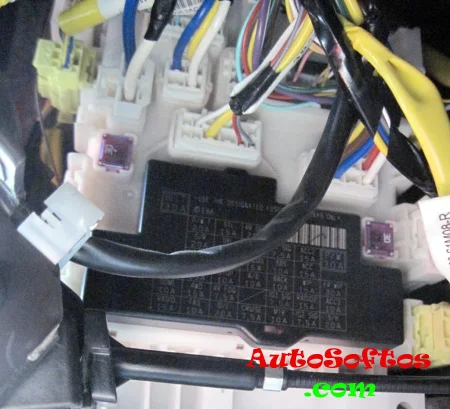

Блок в салоне

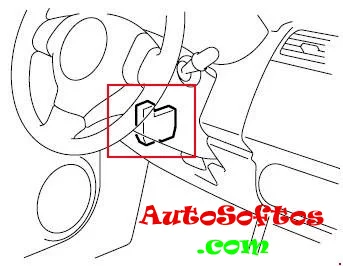

Он расположен под панелью приборов, рядом со стойкой.

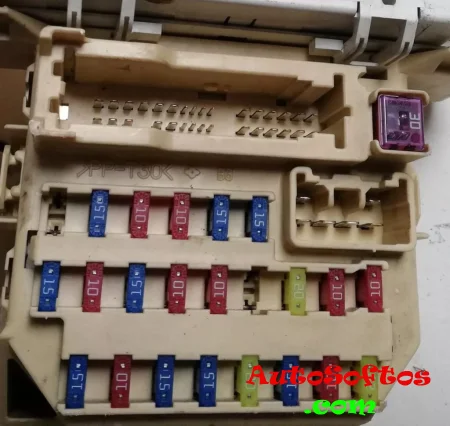

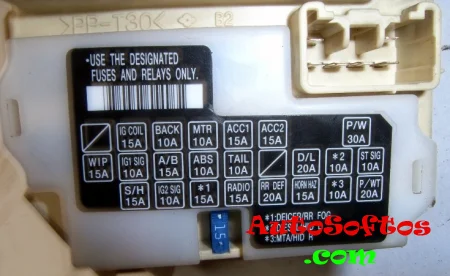

Вариант 1

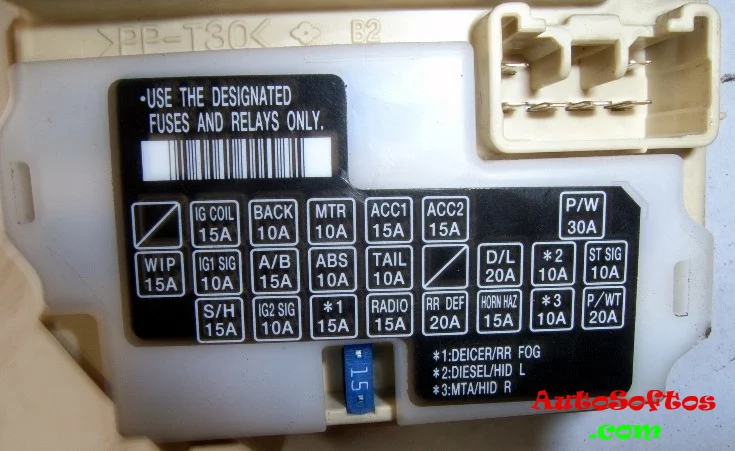

Актуальная расшифровка будет нанесена на крышку блока.

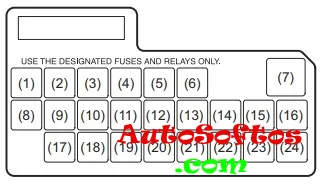

Схема
Назначение
| 1. | 15А Резерв |
| 2. | 10А Катушка зажигания |
| 3. | 10А Фонарь заднего хода |
| 4. | 15А Комбинация приборов |
| 5. | 15А Боковые зеркала заднего вида |
| 6. | 15А Прикуриватель или разъем для подключения дополнительного оборудования |
| 7. | 15А Стеклоподъемники |
| 8. | 15А Стеклоочиститель и омыватель |
| 9. | 10А Электроусилитель рулевого управления |
| 10. | 15А SRS |
| 11. | 10А ABS |
| 12. | 10А Габаритные огни |
| 13. | Не используется |
| 14. | 20А Замки дверей |
| 15. | 10А Фара (левая) |
| 16. | 10А Стартер |
| 17. | 15А Обогреватель передних сидений |
| 18. | 10А Отопитель |
| 19. | 15А Задние противотуманные фонари |
| 20. | 15А Магнитола, освещение салона |
| 21. | 20А Обогреватель стекла задней двери |
| 22. | 15А Звуковой сигнал |
| 23. | 10А Фара (правая) |
| 24. | 20А «Таймер» отключения привода стеклоподъемников |
За работу прикуривателя отвечает предохранитель номер 6 на 15А.

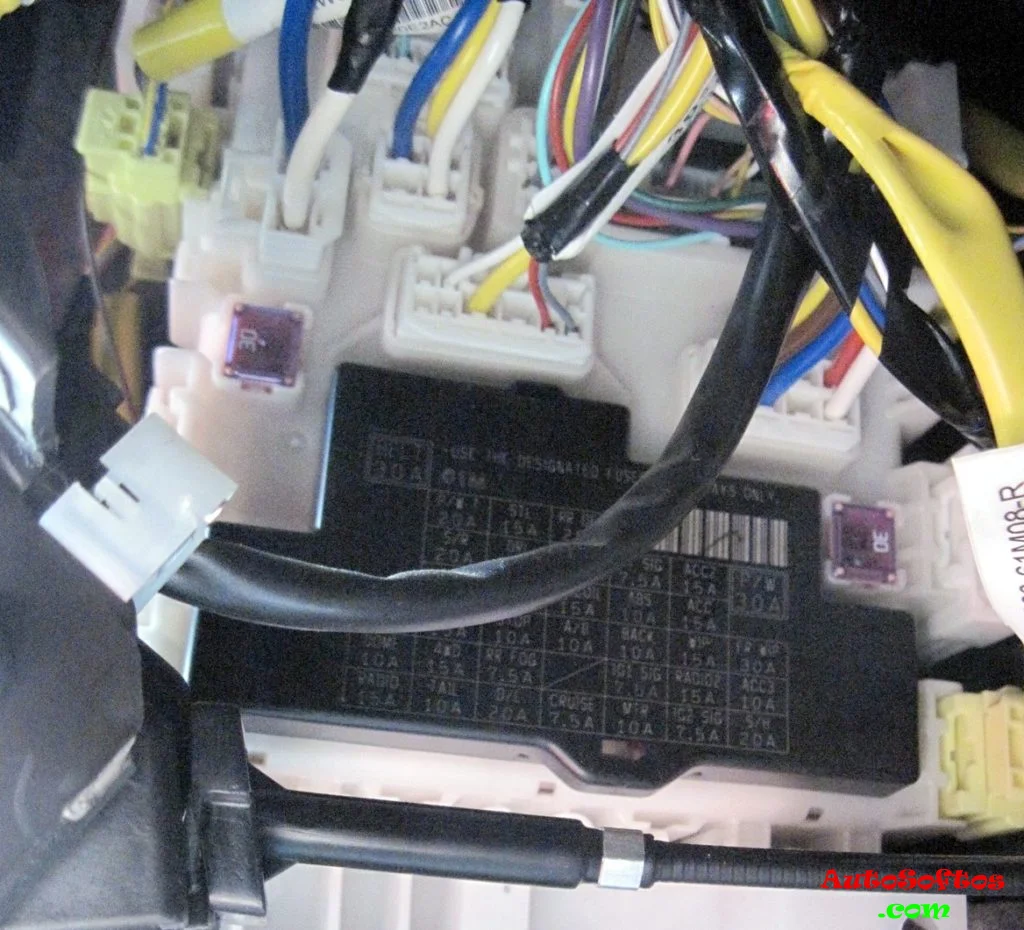

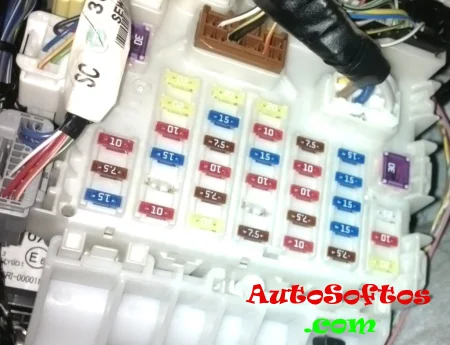

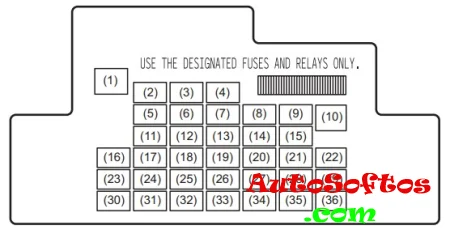

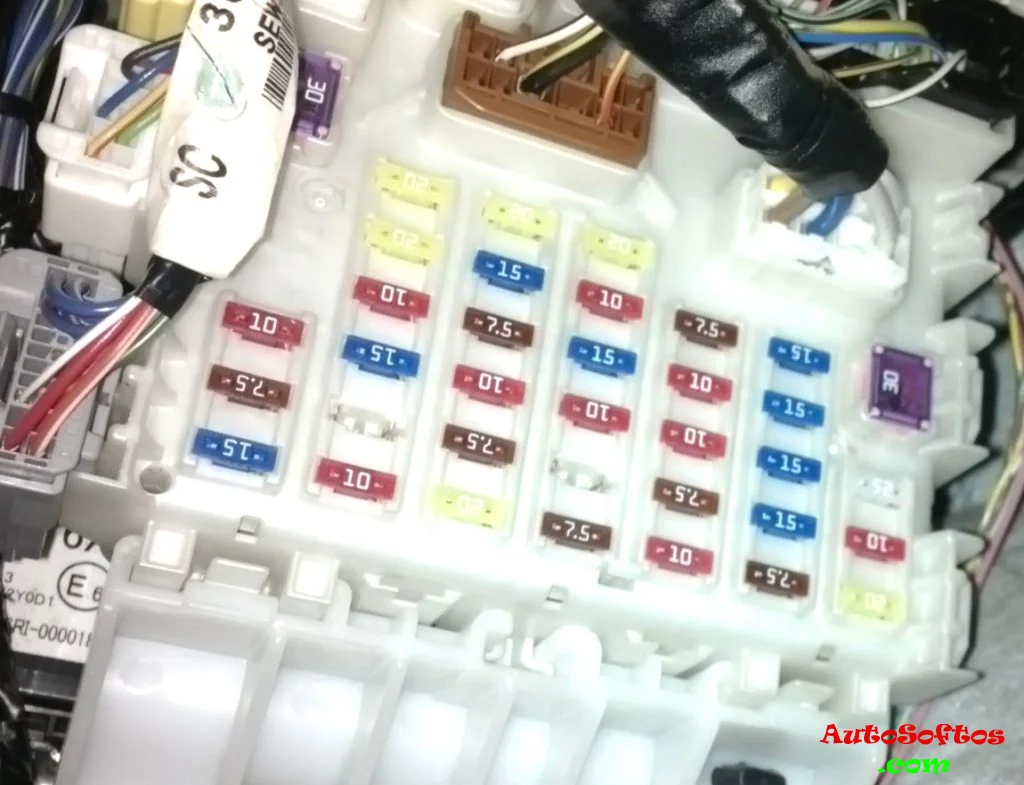

Вариант 2

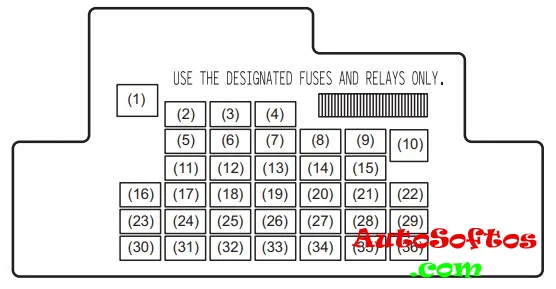

Схема
Расшифровка
| 1. | 30A Ремень безопасности |
| 2. | 20A Таймер электрических стеклоподъемников |
| 3. | 15A Замок рулевой колонки |
| 4. | 20A Обогреватель заднего стекла |
| 5. | 20A Люк |
| 6. | 10A DRL |
| 7. | 10A Обогреватель наружных зеркал |
| 8. | 7,5A Сигнал запуска |
| 9. | 15A Розетка для дополнительного оборудования 2 |
| 10. | 30A Электрический стеклоподъемник |
| 11. | 10A Аварийная сигнализация |
| 12. | 7,5A BCM |
| 13. | 15A Катушка зажигания |
| 14. | 10A Модуль управления системы ABS |
| 15. | 15A Розетка прикуривателя |
| 16. | 10A Контроллер A-STOP |
| 17. | 15A Звуковой сигнал |
| 18. | 10A Стоп-сигнал |
| 19. | 10A Подушка безопасности |
| 20. | 10A Фонарь заднего хода |
| 21. | 15A Очиститель / омыватель |
| 22. | 30A Передний стеклоочиститель |
| 23. | 10A Потолочный плафон |
| 24. | 15A 4WD |
| 25. | 7,5A Задние противотуманные фонари |
| 26. | Резерв |
| 27. | 7,5A Зажигание — 1-й сигнал |
| 28. | 15A Радио 2 |
| 29. | 10A Розетка для дополнительного оборудования 3 |
| 30. | 15A Радио |
| 31. | 10A Задний фонарь |
| 32. | 20A D/L |
| 33. | 7,5A Круиз-контроль |
| 34. | 10A Измерительный прибор |
| 35. | 7,5A Зажигание — 2-й сигнал |
| 36. | 20A Подогрев сидений |
За прикуриватель отвечает предохранитель номер 15 на 15А, а за дополнительные розетки номера 9 и 29.
