Здесь вы найдете описание блоков предохранителей и реле Сузуки Сх4. Так же мы покажем схемы блоков, фотографии и места их расположения. Выделим предохранитель отвечающий за прикуриватель.
Блок под капотом

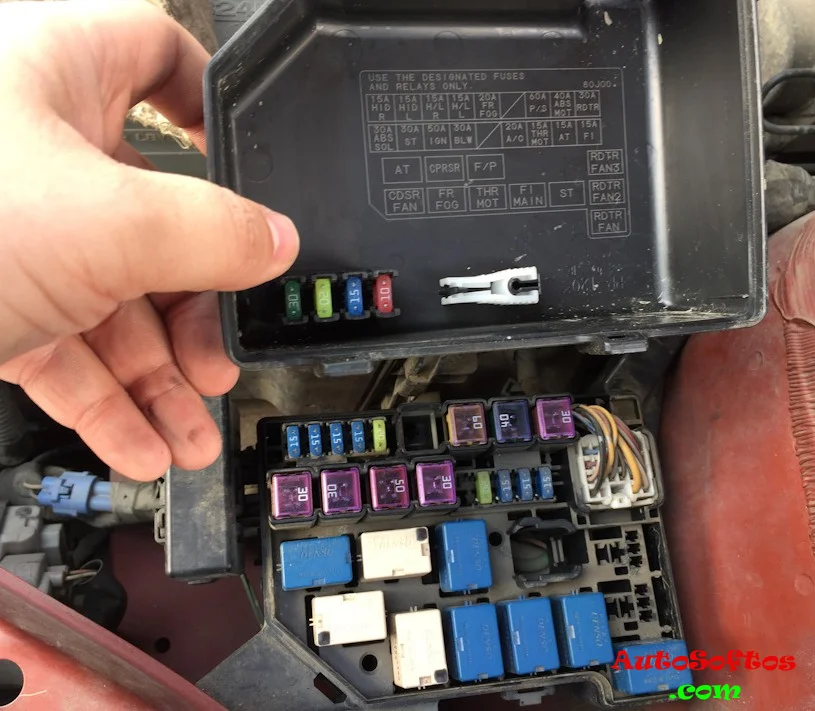

Он находится с левой стороны, рядом со стойкой, под защитной крышкой.
Вариант 1

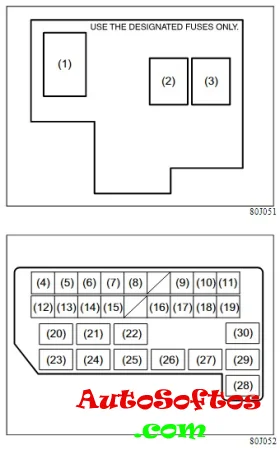

Схема
Описание
| 1. | 80А Все электрические цепи |
| 2. | 50А Стеклоподъемник, зажигание, стеклоочиститель, стартер |
| 3. | 50А Задние габариты, обогреватель заднего стекла, замок двери, сигнал, освещение салона |
| 4. | Резерв |
| 5. | Резерв |
| 6. | 15А Фара головного света (правая) |
| 7. | 15А Фара головного света (левая) |
| 8. | 20А Противотуманные фары |
| 9. | 60А Блок управления усилителя рулевого управления |
| 10. | 40А Блок управления ABS |
| 11. | 30А Вентилятор радиатора |
| 12. | 30А Блок управления ABS |
| 13. | 30А Стартер |
| 14. | 50А Замок зажигания |
| 15. | 30А Вентилятор |
| 16. | 20А Компрессор |
| 17. | 15А Двигатель дроссельной заслонки |
| 18. | 15А Автоматическая КПП |
| 19. | 15А Инжектор |
| 20. | Реле автоматической КПП |
| 21. | Реле воздушного компрессора |
| 22. | Реле топливного насоса |
| 23. | Реле вентилятора кондиционера |
| 24. | Реле противотуманных фар |
| 25. | Реле дроссельной заслонки |
| 26. | Главное реле |
| 27. | Реле стартера |
| 28. | Реле вентилятора радиатора |
| 29. | Реле вентилятора радиатора 2 |
| 30. | Реле вентилятора радиатора 3 |

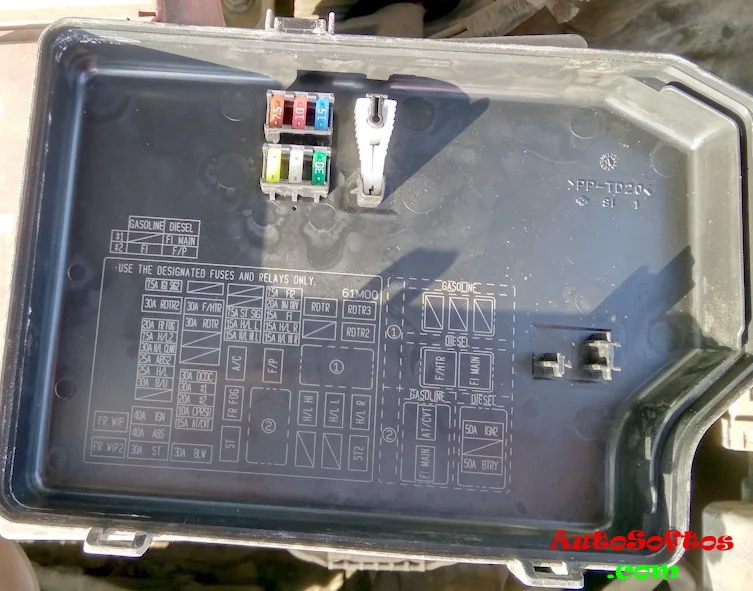

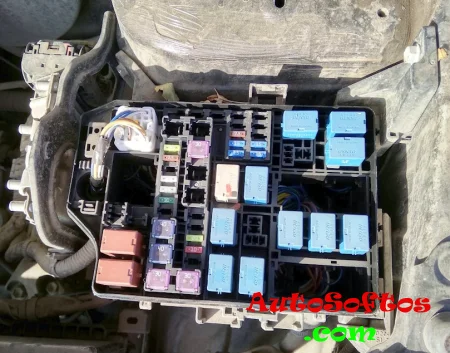

Вариант 2

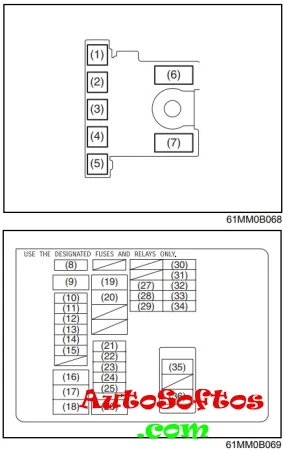

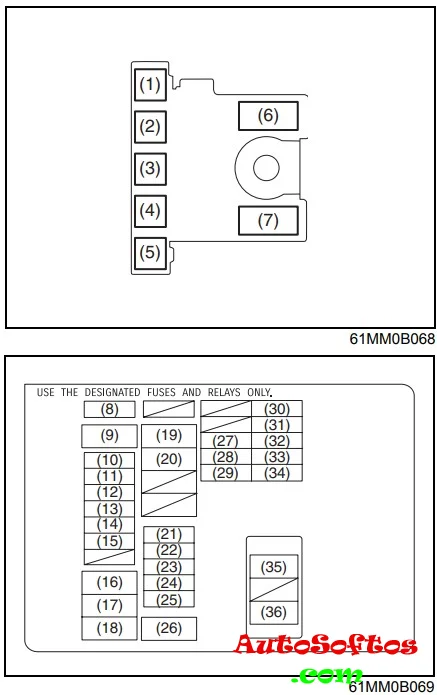

Схема
Обозначение
| 1. | 50/60А FL7 |
| 2. | 50/80А FL6 |
| 3. | 100А FL5 |
| 4. | 80А FL4 |
| 5. | 100А FL3 |
| 6. | 60/100А FL2 |
| 7. | 100/120А FL1 |
| 8. | 7,5А Зажигание — 1-й сигнал (2) |
| 9. | 30А Вентилятор радиатора (2) |
| 10. | 20А Передние противотуманные фонари |
| 11. | 7,5А Фара 2 |
| 12. | 30А Омыватель фар |
| 13. | 25А Модуль управления системы ESP |
| 14. | 25А Фары |
| 15. | 30А Аксессуары |
| 16. | 40А Замок зажигания |
| 17. | 40А Двигатель ESP® |
| 18. | 30А Стартер |
| 19. | 30А Устройство подогрева топлива |
| 20. | 20А Вентилятор радиатора |
| 21. | 30А DCDC |
| 22. | 30А Fl, основной (дизельный двигатель) |
| 23. | 20А Fl (бензиновый двигатель), Топливный насос (дизельный двигатель) |
| 24. | 10А Воздушный компрессор |
| 25. | 15А Бесступенчатая транс- миссия (CVT) |
| 26. | 30А Вентилятор отопителя |
| 27. | 7,5А Сигнал запуска |
| 28. | 15А Фара (левая) |
| 29. | 15А Верхняя фара (левая) |
| 30. | 7,5А FI 2 |
| 31. | 20А Управление двигателем \ система впрыска |
| 32. | 15А FI |
| 33. | 15А Фара (правая) |
| 34. | 15А Верхняя фара (правая) |
| 35. | 50А Замок зажигания 2 (дизельный двигатель) |
| 36. | 50А Аккумулятор (дизельный двигатель) |
Отдельно могут быть расположены предохранители на 40А дополнительного обогревателя (дизельный двигатель).
Блок в салоне

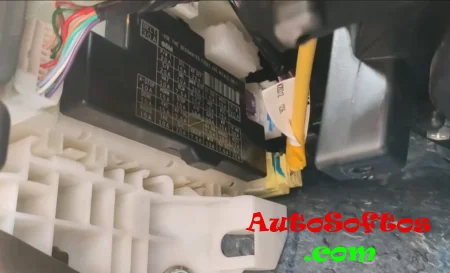

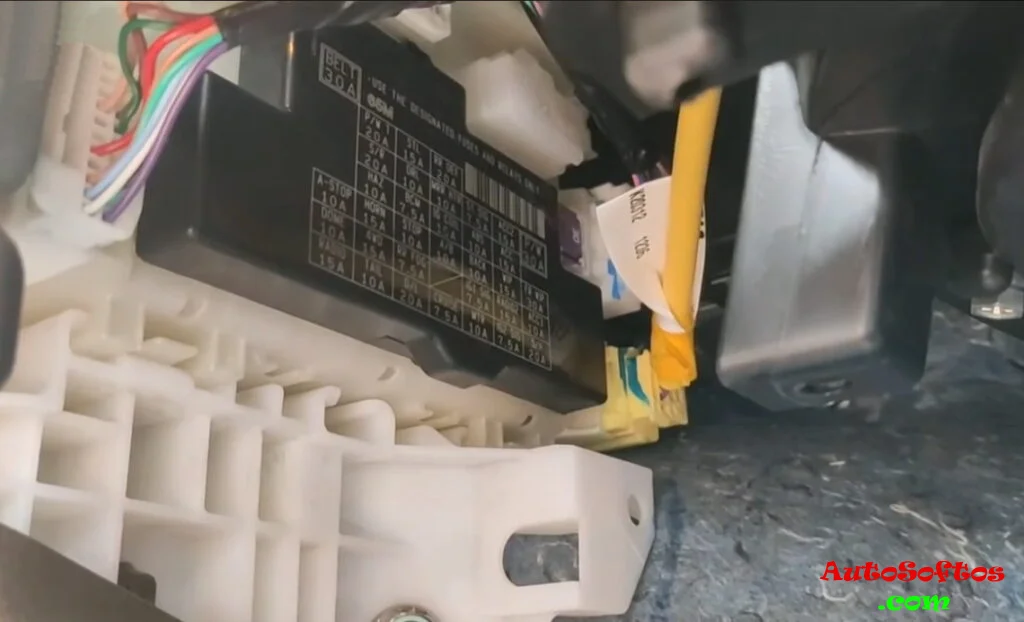

Он крепится к левой стойке, под панелью приборов со стороны водителя.

Вариант 1

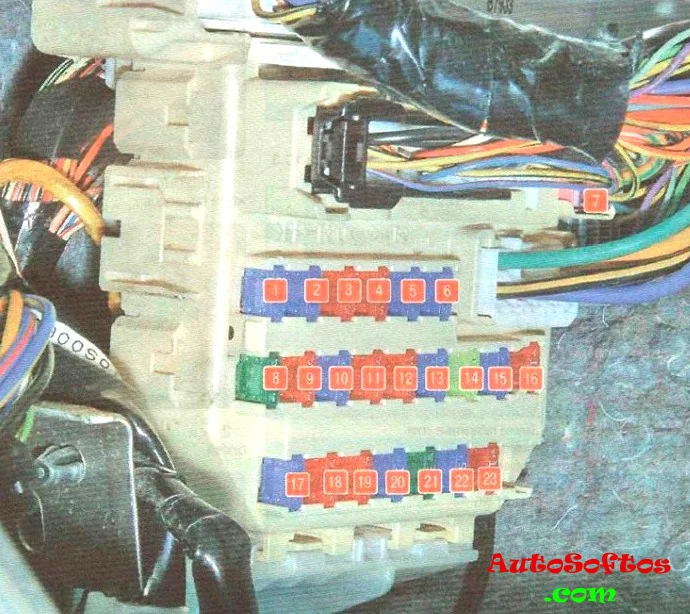

Назначение предохранителей
| 1. | 15А Стеклоочиститель заднего окна двери |
| 2. | 15А Система зажигания |
| 3. | 10А Фонарь света заднего хода |
| 4. | 10А Панель приборов |
| 5. | 15А Прикуриватель и дополнительные потребители |
| 6. | 15А Прикуриватель и дополнительные потребители |
| 7. | 15А Стеклоподъемники |
| 8. | 30А Стеклоочиститель ветрового окна |
| 9. | 10А Электроусилитель рулевого управления |
| 10. | 15А Подушки безопасности |
| 11. | 10А Антиблокировочная система тормозов |
| 12. | 10А Задние габаритные огни |
| 13. | 15А Стоп-сигналы |
| 14. | 20А Дверные замки |
| 15. | 15А Резерв |
| 16. | 10А Стартер |
| 17. | 15А Обогрев сидений |
| 18. | 10А Реле вентилятора кондиционера |
| 19. | 10А Задние противотуманные фонари |
| 20. | 15А Плафон освещения салона |
| 21. | 30А Обогреватель заднего стекла |
| 22. | 15А Звуковой сигнал, аварийная сигнализация |
| 23. | 10А Иммобилизатор 20А Стеклоподъемники |
| 24. | 30А Обогреватель заднего стекла |
За работу прикуривателя и дополнительные розетки отвечают предохранители номер 5 и 6 на 15А.

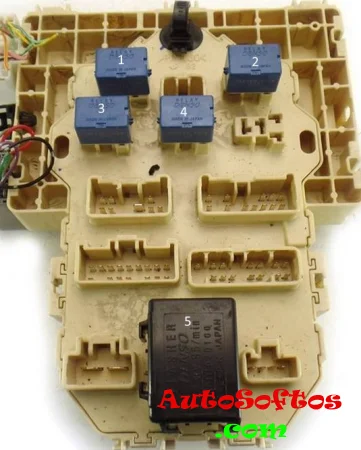

С обратной стороны блока могут находится несколько элементов реле:
- Электродвигатель вентилятора кондиционера
- Реле звукового сигнала
- Очиститель заднего стекла
- Обогреватель заднего стекла
- Реле аварийной сигнализации
Вариант 2

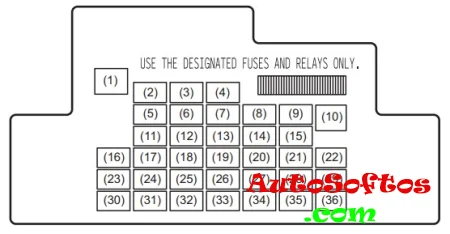

Схема

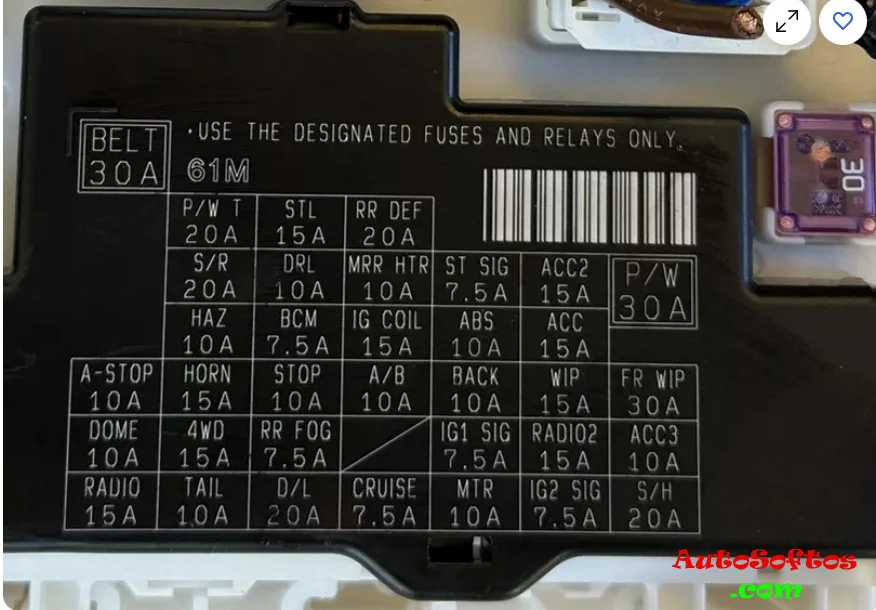

Расшифровка
| 1. | 30A Ремень безопасности |
| 2. | 20A Таймер электрических стеклоподъемников |
| 3. | 15A Замок рулевой колонки |
| 4. | 20A Обогреватель заднего стекла |
| 5. | 20A Люк |
| 6. | 10A DRL |
| 7. | 10A Обогреватель наружных зеркал |
| 8. | 7,5A Сигнал запуска |
| 9. | 15A Розетка для дополнительного оборудования 2 |
| 10. | 30A Электрический стеклоподъемник |
| 11. | 10A Аварийная сигнализация |
| 12. | 7,5A BCM |
| 13. | 15A Катушка зажигания |
| 14. | 10A Модуль управления системы ABS |
| 15. | 15A Розетка прикуривателя |
| 16. | 10A Контроллер A-STOP |
| 17. | 15A Звуковой сигнал |
| 18. | 10A Стоп-сигнал |
| 19. | 10A Подушка безопасности |
| 20. | 10A Фонарь заднего хода |
| 21. | 15A Очиститель / омыватель |
| 22. | 30A Передний стеклоочиститель |
| 23. | 10A Потолочный плафон |
| 24. | 15A 4WD |
| 25. | 7,5A Задние противотуманные фонари |
| 26. | Резерв |
| 27. | 7,5A Зажигание — 1-й сигнал |
| 28. | 15A Радио 2 |
| 29. | 10A Розетка для дополнительного оборудования 3 |
| 30. | 15A Радио |
| 31. | 10A Задний фонарь |
| 32. | 20A D/L |
| 33. | 7,5A Круиз-контроль |
| 34. | 10A Измерительный прибор |
| 35. | 7,5A Зажигание — 2-й сигнал |
| 36. | 20A Подогрев сидений |
